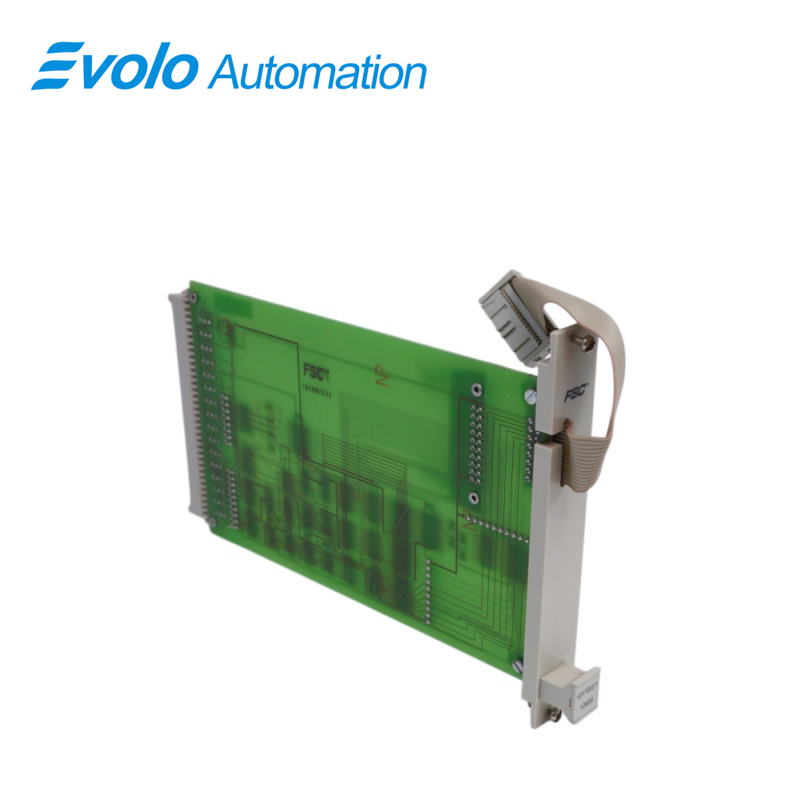

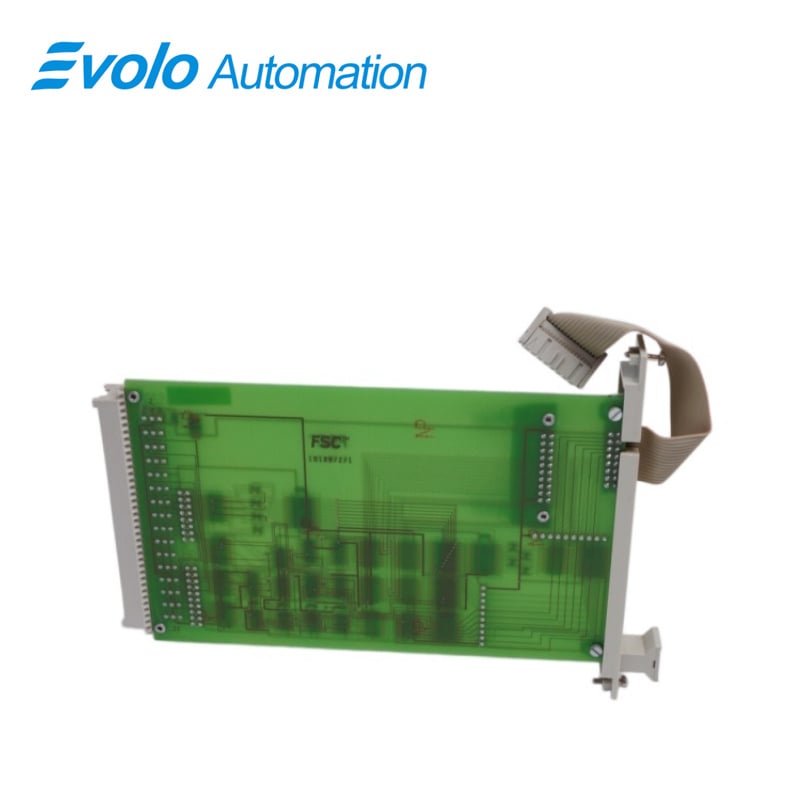

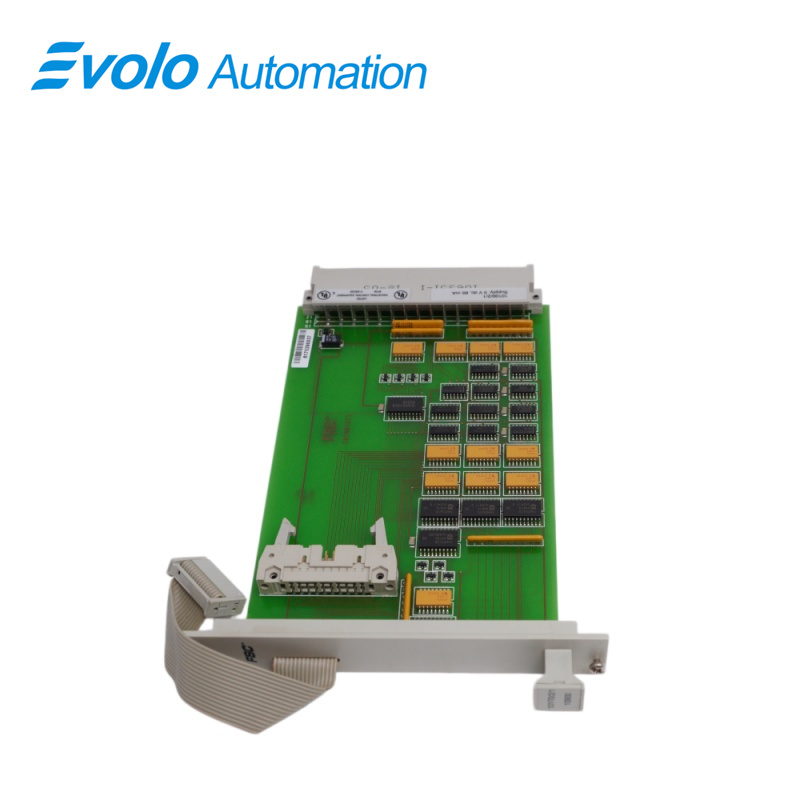

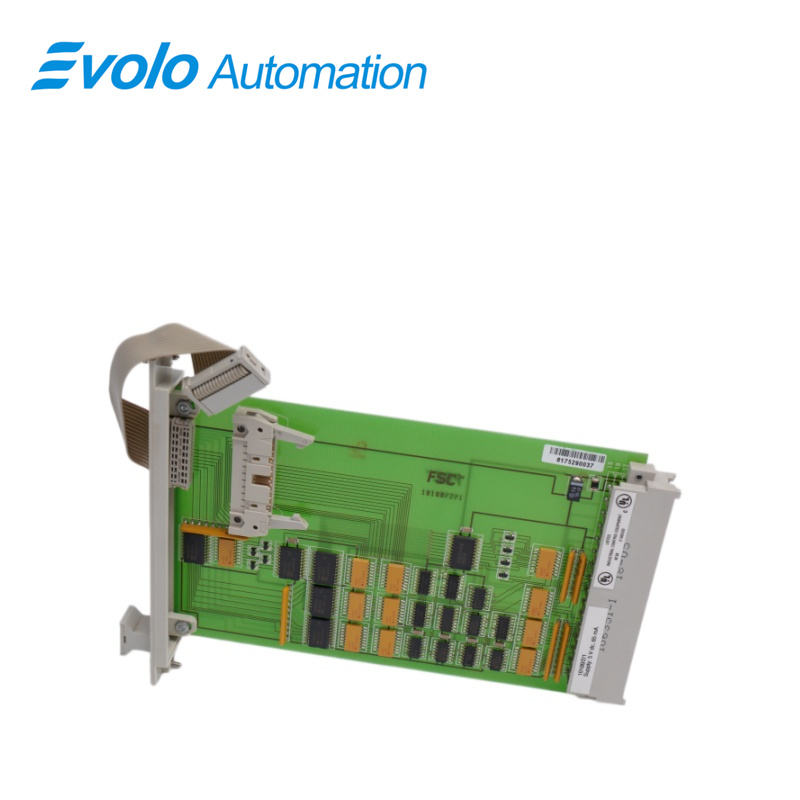

ไดรเวอร์บัสแนวนอน รุ่น 10100/2/1

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	ฮันนี่เวลล์
หมายเลขรุ่น:	10100/2/1
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

คำอธิบาย

Honeywell 10101/2/1เป็นโมดูลอินพุตแบบดิจิทัลที่มีความปลอดภัยสูง (fail-safe) ซึ่งอยู่ในหน่วยรับสัญญาณภาคสนามของระบบควบคุมความปลอดภัย โมดูลนี้ติดตั้งอยู่ในแร็กอินพุต/เอาต์พุต และเชื่อมต่อกับสวิตช์และเซนเซอร์ต่างๆ ที่อยู่ในภาคสนามผ่านสายเคเบิล โดยทำหน้าที่รับสัญญาณสถานะสองตำแหน่งจากกระบวนการผลิต และส่งสัญญาณไฟฟ้าเหล่านี้ไปยังหน่วยประมวลผลกลางเพื่อดำเนินการทางตรรกะ

การประยุกต์ใช้งาน

โรงงานเคมี: การควบคุมบัส DCS เพื่อการถ่ายโอนวัสดุอันตรายอย่างปลอดภัย

โรงกลั่นน้ำมัน: การหยุดระบบฉุกเฉินและการส่งสัญญาณผ่านบัสเพื่อรักษาเสถียรภาพของกระบวนการ

โรงไฟฟ้า: เครือข่ายความปลอดภัยและการแยกการสื่อสารผ่านบัสภายในตู้ควบคุม

โรงงานผลิตยา: การสื่อสารแบบอัตโนมัติที่ปลอดภัยสำหรับสายการผลิตแบบปลอดเชื้อ

การใช้งาน

HBD ถูกใช้งานดังนี้:

− 10100/2/1 พร้อมสายแบน A1 ใช้สำหรับ I/O แบบไม่ซ้ำซ้อน

− 10100/2/1 พร้อมสายแบน A21 ใช้สำหรับ I/O แบบซ้ำซ้อน (หนึ่งแร็กต่อ HBD)

− 10100/2/1 พร้อมสายแบน A22 ใช้สำหรับ I/O แบบซ้ำซ้อน (สองแร็กต่อ HBD)

การแก้ไขปัญหาและการแนะนำการบำรุงรักษา

การบำรุงรักษาประจำวัน: แนะนำให้ทำความสะอาดขั้วต่อแผ่นหลังของแร็กเป็นประจำเพื่อป้องกันการเกิดออกซิเดชัน และดึงรายงานอัตราการสูญเสียแพ็กเก็ตการสื่อสารผ่านเครื่องมือบำรุงรักษาระบบเป็นระยะ ๆ เพื่อให้มั่นใจว่าโหลดของบัสอยู่ในระดับที่เหมาะสม

การแก้ไขปัญหา: หากตัวบ่งชี้การสื่อสารแสดงผลผิดปกติ ให้ตรวจสอบการเชื่อมต่อทางกายภาพของสายบัสและตัวต้านทานจับคู่ปลายทางก่อนเป็นอันดับแรก; หากเกิดการสูญเสียแพ็กเก็ตแบบเป็นระยะ ให้เน้นตรวจสอบแหล่งกำเนิดสัญญาณรบกวนไฟฟ้าแรงสูงที่ไม่มีการหุ้มเกราะรอบโมดูล

คำถามที่พบบ่อย

คำถาม: ชั้นวางแบบแร็ก (rack) ต้องใช้พื้นที่กี่หน่วย? 10100/2/1ไดรเวอร์บัสแนวนอนใช้พื้นที่เท่าใด?
ก.: ความกว้าง 4 TE ความสูง 3 HE (4 HP, 3U)

คำถาม: ข้อกำหนดด้านพลังงานของ 10100/2/1เมื่อใช้งานร่วมกับสายเคเบิล A22?
A: 5 V แบบกระแสตรง (DC), 65 mA (35 mA เมื่อใช้งานร่วมกับสายเคเบิล A1 หรือ A21)

Q: รหัสการเข้ารหัสคีย์ที่ใช้โดย 10100/2/1โมดูลและแร็กสำหรับการป้องกันการสอดแทรกหรือไม่?
A: ด้านโมดูลใช้รู A5 และ A7 ส่วนด้านแร็กใช้หมุดขนาดใหญ่ A5 และ A7

Q: ต้องใช้เวอร์ชันซอฟต์แวร์ขั้นต่ำเท่าใดสำหรับ 10100/2/1?
A: เวอร์ชันซอฟต์แวร์ต้องมากกว่าหรือเท่ากับ 3.00 (≥ 3.00)

Q: ปริมาณริปเปิลสูงสุดที่ยอมรับได้ของ 10100/2/1?
A: น้อยกว่า 50 mV พีค-ทู-พีค (p-p) โดยมีการรับรองจาก CE, TÜV และ UL
