Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
TU842 3BSE020850R1 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
TU842 3BSE020850R1 |
|
TYP |
Överflödiga |
|
Anslutning |
Terminalblock |
|
Kanaler |
16 |
|
Spänning |
50 V |
|
Montering |
Horisontell |
|
Monteringsdetalj |
55 o (131 °F) |
|
Kompatibla I/O |
AI843, AO845, AO845A, DI840, DI880, DO840, DO880, DP840 |
|
Processanslutningar |
56 upp till 16 I/O-kanaler (2 terminaler per kanal), 4 processkraft, 20 processkraft (0 V) |
|
Enkel/redundant I/O |
Överflödiga |
|
Maximal ström per I/O-kanal |
3 A |
|
Maximal ström för processanslutning |
10 A |
|
Godkända kabellängder |
Massivt: 0,2–4 mm ² ; Fläktat: 0,2–2,5 mm ² , 24–12 AWG |
|
Rekommenderat vridmoment |
0,5–0,6 Nm |
|
Avstrikningslängd |
7 mm |
|
Dielektrisk testspänning |
500 V växelspänning |
|
Bredd |
131 mm (5,16 ”) inklusive kontaktuppsättning, 124 mm (4,88 ”) kant till kant vid montering |
|
Djup |
) inklusive terminaler ”64 mm (2,52 |
|
Höjd |
) inklusive låsenhet ”186,5 mm (7,34 |
|
Vikt |
0,6 kg (1,3 lbs.) |
Beskrivning

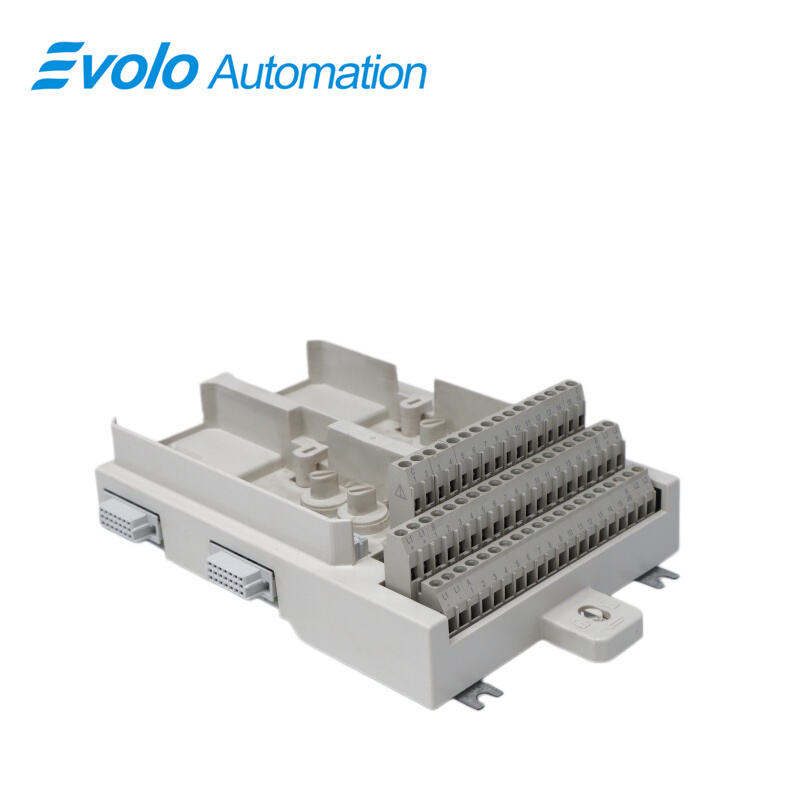

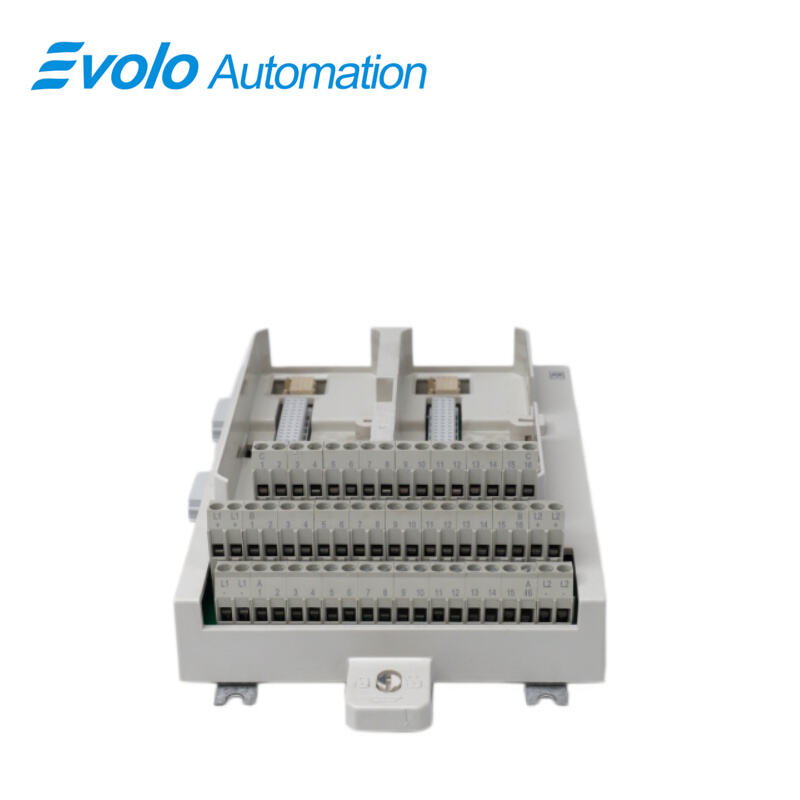

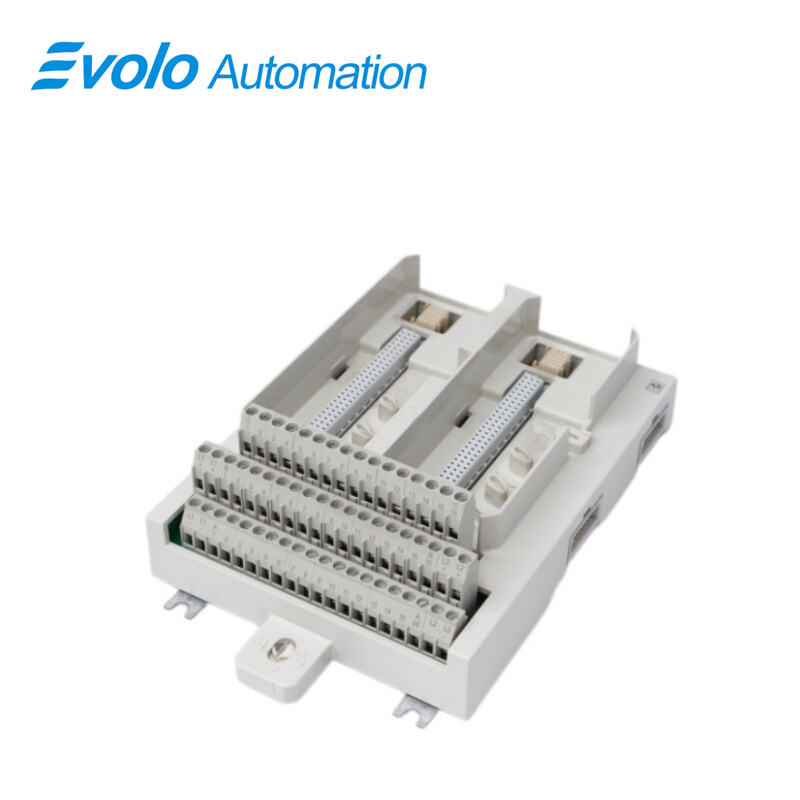

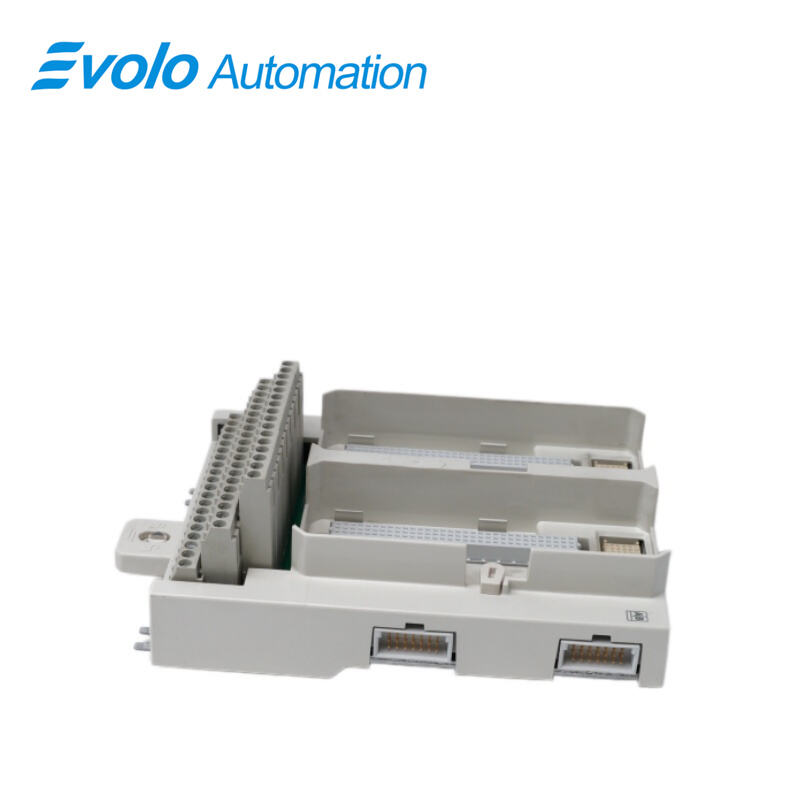

Den TU842 3BSE020850R1 MTU kan ha upp till 16 I/O-kanaler och 2+2 processspänningsanslutningar. Varje kanal har två I/O-anslutningar och en ZP-anslutning. Den maximala märkspänningen är 50 V och den maximala märkströmmen är 3 A per kanal.
MTU:n distribuerar de två ModuleBussen till varje I/O-modul och till nästa MTU. Den genererar också den korrekta adressen till I/O-modulerna genom att skifta utgående positionsignaler till nästa MTU.
MTU:n kan monteras på en standard-DIN-skinna. Den har ett mekaniskt spärrsystem som låser fast MTU:n på DIN-skinnan.

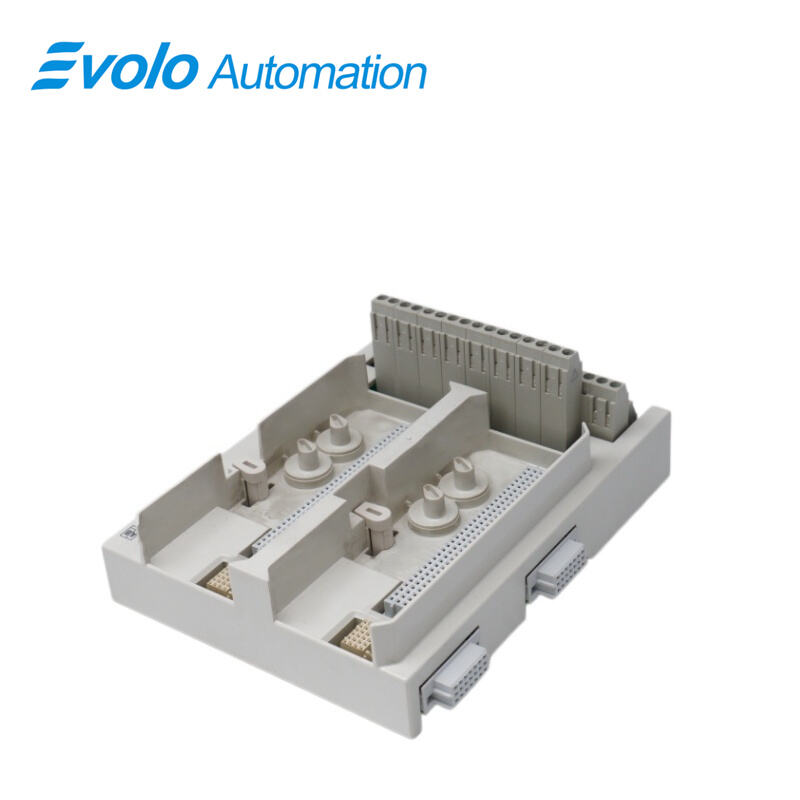

Fyra mekaniska nycklar, två för varje I/O-modul, används för att konfigurera MTU:n för olika typer av I/O-moduler. Detta är endast en mekanisk konfiguration och påverkar inte funktionaliteten hos MTU:n eller I/O-modulen. Varje nyckel har sex lägen, vilket ger ett totalt antal på 36 olika konfigurationer.
Miljö och certifiering
|
Parameter |
Värde |
|
CE-märke |
Ja |
|
Elektrisk säkerhet |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
FARLIG PLATS |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
|
Marin certifiering |
ABS, BV, DNV-GL, LR |
|
Temperatur, drift |
0 till +55 °°C (+32 till +131 °°F), godkännanden utfärdas för +5 till +55 °C |
|
Temperatur, förvaring |
-40 till +70 °°C (-40 till +158 °F) |
|
Föroreningsgrad |
Grad 2, IEC 60664-1 |
|
Korrosionsskydd |
ISA-S71.04: G3 |
|
Relativ luftfuktighet |
5–95 %, icke-kondenserande |
|
Maximal omgivningstemperatur |
55 °°F), för vertikal montering 40 °F) |
|
Skyddsklass |
IP20 enligt IEC 60529 |
|
Mekaniska driftförhållanden |
IEC/EN 61131-2 |
|
EMC |
EN 61000-6-4, EN 61000-6-2 |
|
Överspänningskategorier |
IEC/EN 60664-1, EN 50178 |
|
Utrustningsklass |
Klass I enligt IEC 61140 (jordad) |
|
ROHS-kompatibilitet |
EN 50581:2012 |
|
WEEE-kompatibilitet |
DIREKTIV/2012/19/EU |
Tillämpningar
Funktioner och fördelar
Komplett installation av I/O-moduler med 3-trådsanslutningar och fältnätsfördelning av ström.
Upp till 16 kanaler för fältsignaler och processströmanslutningar.
Anslutningar till två ModuleBus och I/O-moduler.
Mekanisk nyckling förhindrar felaktig införande av fel I/O-modul.
Låsenhet för montering på DIN-skinna för jordning.
Montering på DIN-skinna.
Vanliga frågor
Q: Kan TU842 3BSE020850R1 ersätta en icke-redundant MTU direkt?
A: Den är utformad för redundans och har dubbla ModuleBus-anslutningar. Även om den kan användas rekommenderas det att använda en redundant modul för maximal kostnadseffektivitet.
Q: Kommer mekaniska nycklar med olika utformning att påverka TU842 3BSE020850R1 orsaka kretsförbränning?
A: Nej, den är mekaniskt isolerad. Om nycklingen är felaktig kan modulen inte sättas in fullständigt och göra kontakt med de ledande kontaktpinnarna.
Q: Vilken är den maximala omgivningstemperaturen för TU842 3BSE020850R1 när den är installerad i ett fabriksskåp?
A: Den maximala driftomgivningstemperaturen är 55 °C. God ventilation och värmeavledning inom skåpet rekommenderas.
Q: Vilken storlek på fabrikskablar kräver TU842 3BSE020850R1 support?
A: Kompatibel med massiva kablar på 0,2–4 mm² eller flertrådiga kablar på 0,2–2,5 mm² (24–12 AWG).
F: Innehåller TU842 3BSE020850R1 kräva separat konfigurationsprogramvara?
A: Nej, det är enbart en fysisk kopplingsenhet. Logikkonfigurationen utförs i styrenheten (t.ex. AC 800M) eller i relaterade I/O-moduler.
