Шолу
Шығу орны: |
Швеция |
Бренд атауы: |
АББ |
Модель нөмірі: |
TU842 3BSE020850R1 |
Пакеттау мәліметтері: |
Таза жаңа Фабрикалық Жауапсыздандырылған |
Жеткізу уақыты: |
5-7 күн |
Төлем шарттары: |
T/T |
Тамыр көбейтудің мүмкіндігі: |
Сапарда |
Сәйкестіктер
|
Параметр |
Мәні |
|
Модель |
TU842 3BSE020850R1 |
|
ТҮР |
Қосымша |
|
Байланыс |
Жалбырғыш блок |
|
Арналар |
16 |
|
Кернеу |
50 В |
|
Орнату |
Горизонталь |
|
Орнату суреті |
55 º (131 °F) |
|
Совместимые ввод-вывод (I/O) |
AI843, AO845, AO845A, DI840, DI880, DO840, DO880, DP840 |
|
Технологиялық қосылулар |
56-ға дейін 16 I/O каналы (каналына 2 терминал), 4 процесстік қорек, 20 процесстік қорек (0 В) |
|
Жеке/резервтік кіріс/шығыс |
Қосымша |
|
Әрбір I/O каналына ең жоғары ток |
3 А |
|
Процесстік қосылуға ең жоғары ток |
10 А |
|
Қабылданатын сымдардың өлшемдері |
Біртекті: 0,2–4 мм ² ; Көпжіптелген: 0,2–2,5 мм ² , 24–12 AWG |
|
Ұсынылатын бұралу моменті |
0,5 – 0,6 Н·м |
|
Изолятормен жабылған бөліктің алыну ұзындығы |
7 мм |
|
Диэлектрлік сынау кернеуі |
500 В а.т. |
|
Ені |
131 мм (5,16 ”) қосылғышты қоса алғанда, 124 мм (4,88 ”) орнатылған кезде шеттен-шетке дейін |
|
Тереңдігі |
) терминалдарды қоса алғанда ”64 мм (2,52 |
|
Биіктік |
) блоктау құрылғысын қоса алғанда ”186,5 мм (7,34 |
|
Салмағы |
0,6 кг (1,3 фунт) |
Сипаттама

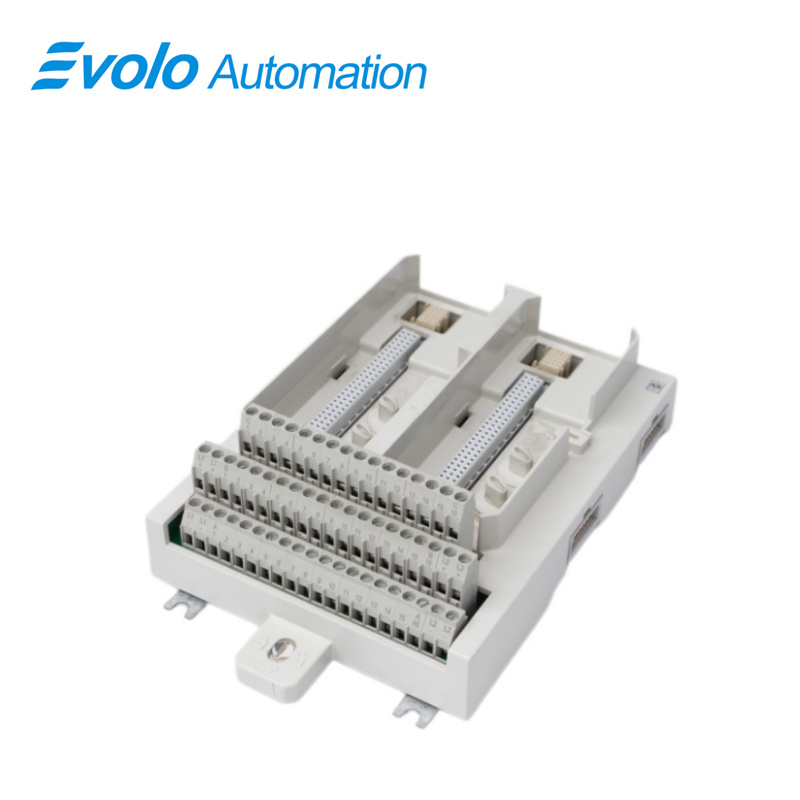

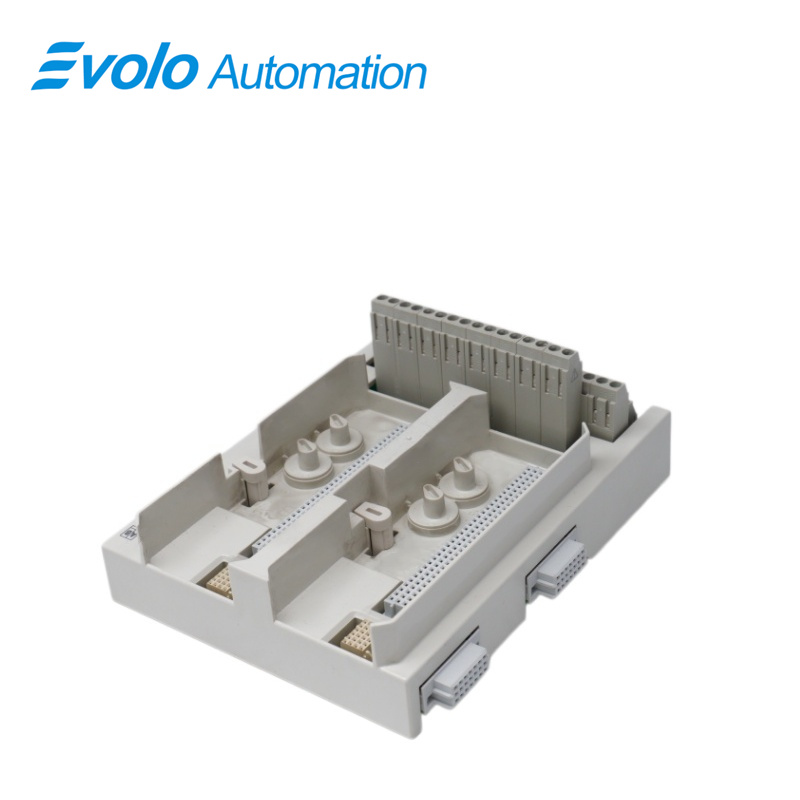

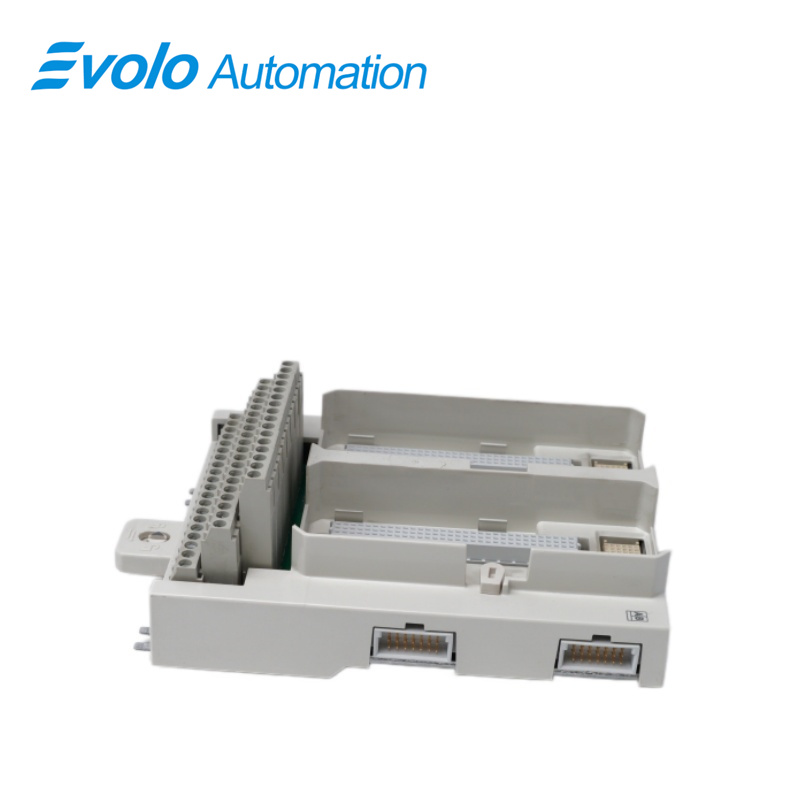

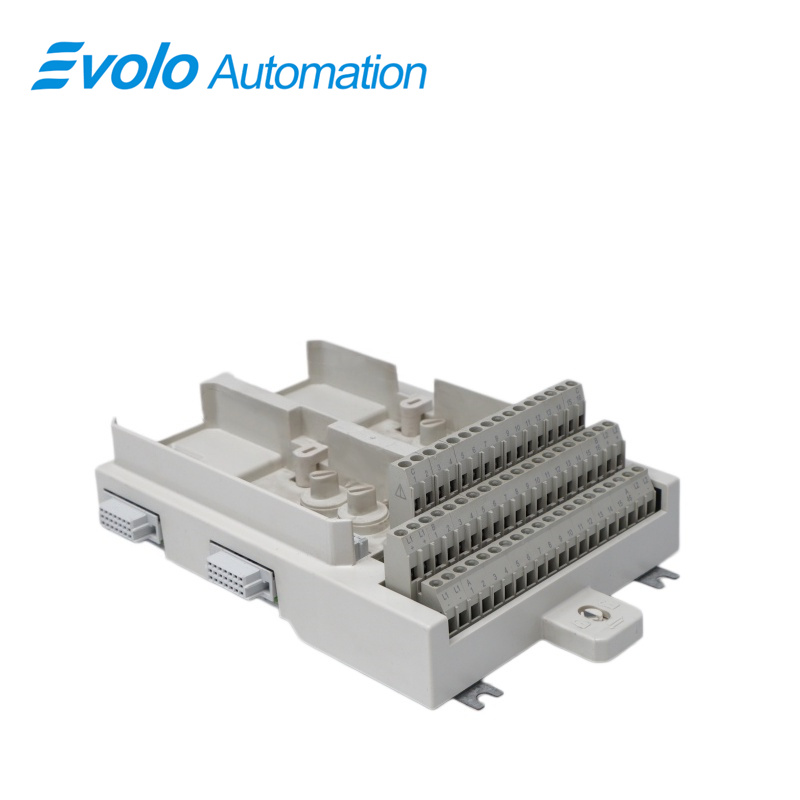

The TU842 3BSE020850R1 MTU 16 I/O каналы мен 2+2 процесстік кернеу қосылуына ие болуы мүмкін. Әрбір каналда екі I/O қосылуы мен бір ZP қосылуы бар. Ең жоғарғы номиналды кернеу 50 В, ал ең жоғарғы номиналды ток канал басына 3 А.
MTU екі ModuleBus-ты әрбір кіріс/шығыс модуліне және келесі MTU-ға таратады. Сондай-ақ, шығатын орын сигналдарын келесі MTU-ға ығыту арқылы кіріс/шығыс модульдеріне дұрыс адрес береді.
MTU стандарттық DIN рейкасына орнатылуы мүмкін. Оның механикалық тітіркендіргіші MTU-ды DIN рейкасына бекітеді.
MTU-ны әртүрлі I/O модульдары үшін конфигурациялау үшін төрт механикалық кілт, яғни әрбір I/O модулі үшін екі кілт қолданылады. Бұл тек механикалық конфигурация болып табылады және MTU немесе I/O модулінің қызметіне әсер етпейді. Әрбір кілтте алты орын бар, сондықтан барлығында 36 әртүрлі конфигурация болады.
Қоршаған орта және сертификаттау
|
Параметр |
Мәні |
|
CE белгісі |
Иә |
|
Әртүрлі электр қорғану |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
ҚАУІПТІ ОРЫН |
C1 бөлімі 2 cULus, C1 аймағы 2 cULus, ATEX аймағы 2 |
|
Су көлігіне арналған сертификаттау |
ABS, BV, DNV-GL, LR |
|
Температура, жұмыс істеу режимінде |
0-ден +55-ке дейін °°C (+32-ден +131-ге дейін °°F), рұқсаттар +5-тен +55-ке дейін беріледі °Ц |
|
Температура, сақтау кезінде |
-40-тан +70-ке дейін °°C (-40-тан +158-ге дейін °F) |
|
Ластану дәрежесі |
Дәреже 2, IEC 60664-1 |
|
Қорытынды қорғау |
ISA-S71.04: G3 |
|
Салыстырмалы ылғалдылық |
5–95 %, конденсациясыз |
|
Ең жоғарғы ауа температурасы |
55 °°F) (131 °F) |
|
Корғау деңгейі |
IEC 60529 бойынша IP20 |
|
Механикалық жұмыс істеу шарттары |
IEC/EN 61131-2 |
|
ЭМШ |
EN 61000-6-4, EN 61000-6-2 |
|
Артық кернеу санаттары |
IEC/EN 60664-1, EN 50178 |
|
Жабдық класы |
IEC 61140 бойынша I класы (жерлендірілген) |
|
ROHS Сайлық |
EN 50581:2012 |
|
WEEE сәйкестігі |
ДИРЕКТИВА/2012/19/ЕУ |
Қолданбалар
Қасиеттер және пайдалар
3-симды қосылулар мен өрістегі электр қуатын тарату арқылы кіріс/шығыс (I/O) модульдарының толық орнатылуы.
Өрістегі сигналдар мен процестік қуатқа дейін 16 канал.
Екі ModuleBus және I/O модульдарына қосылу.
Механикалық блоктау құрылғысы дұрыс емес I/O модулінің енгізілуін болдырмақызмет етеді.
Жерге қосу үшін DIN рейкасына бекіту құрылғысы.
DIN рейкасына орнату.
Жиі қойылатын сұрақтар
Сұрақ: Осы TU842 3BSE020850R1 тікелей резервті емес MTU-ды алмастыра ала ма?
Ж: Ол резервтілікке арналған және екі ModuleBus қосылуын қамтамасыз етеді. Оны қолдануға болады, бірақ ең жоғары тиімділікті қамтамасыз ету үшін резервті модуль қолданылуы ұсынылады.
Сұрақ: Механикалық кілттердің сәйкессіздігі TU842 3BSE020850R1 тізбектің жанып кетуіне әкеледі ме?
Ж: Жоқ, ол механикалық тұрғыдан изоляцияланған. Егер кілттеу дұрыс болмаса, модуль толығымен енгізіле алмайды және өткізгіш шығыстармен түйісуі мүмкін емес.
С: Қандай максималды айналадағы температура үшін TU842 3BSE020850R1 зауыттық шкафқа орнатылған кезде?
Ж: Максималды жұмыс істеу айналасындағы температурасы 55 °C. Шкаф ішінде жақсы желдету мен жылу шашуын ұсынылады.
С: Қандай өлшемдегі зауыттық сымдар кабелі TU842 3BSE020850R1 қолдау көрсетіледі ме?
Ж: 0,2 – 4 мм² қатты сымдарға немесе 0,2 – 2,5 мм² (24 – 12 AWG) көпжіпті сымдарға сыйысады.
Сұрақ: TU842 3BSE020850R1 жеке конфигурациялау бағдарламасын қажет етеді ме?
Ж: Жоқ, бұл таза физикалық сымдар қосқышы. Логикалық конфигурация контроллерде (мысалы, AC 800M) немесе байланысты I/O модульдерінде орындалады.
