Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
S200-IE8 S200IE8 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
S200-IE8 S200IE8 |
|
Produkttyp |
Analog inmatningsenhet |
|
Antal ingångar |
8 (enkelsidig) |
|
Galvanisk isolering |
Ja (via optokopplare) |
|
Statusindikator |
1 grön LED (STRÖM) |
|
Upplösning |
12-bit |
|
Ingående strömområde |
4–20 mA / 0–20 mA |
|
Inmatningsspänningsområde |
2–10 V DC / ±10 V DC / 0–10 V DC |
|
Ingående resistans (spänning) |
200 kΩ |
|
Ingående resistans (ström) |
238 Ω |
|
Filtrera |
Lågpassfilter av första ordningen, tidskonstant 100 ms |
|
Icke-linjäritet (ström) |
≤0.10% |
|
Icke-linjäritet (spänning) |
≤0.05% |
|
Mätosäkerhet (spänning) |
±0,2 % av fullskala vid 25 °C |
|
Mätosäkerhet (ström) |
±0,2 % av fullskala vid 25 °C |
|
Temperaturdrift (spänning) |
±0,0043 % av fullskala/°C |
|
Temperaturdrift (nuvarande) |
±0,0041 % av full skala/°C |
|
Repeterbarhet |
±0,05 % FS |
|
Överlast (spänning) |
30 V DC kontinuerligt |
|
Överlast (ström) |
32 mA kontinuerligt (max en kanal) |
|
Isoleringsspänning |
850 V DC (1 s, anläggning till system) |
|
Intern bussströmförbrukning |
≤20 mA |
|
Effektbegränsning |
3 W vid max 31,2 V DC |
|
Extern strömförsörjning |
24 V DC nominellt (19,2–31,2 V DC) |
|
Förbrukningsström |
60 mA @ 24 V DC (typ.) |
|
Driftstemperatur |
0 °C till +55 °C |
|
Lagringstemperatur |
-40 °C till +85 °C |
|
Luftfuktighet (Driftande) |
5–95 % icke-kondenserande |
|
Fuktighet (förvaring) |
5–80 % utan kondensering |
|
CERTIFIERINGAR |
CSA Class I Div 2 (grupper A–D, T6), europeisk Ex-zon 2, grupp IIC |
|
Enhetsidentitetskod |
1924 (hex) |
|
Bakplansnyckelkod |
3 |
|
Vikt |
0,085 kg (netto), 0,180 kg (brutto) |
|
Dimensioner |
94 x 46 x 53 mm |
Beskrivning

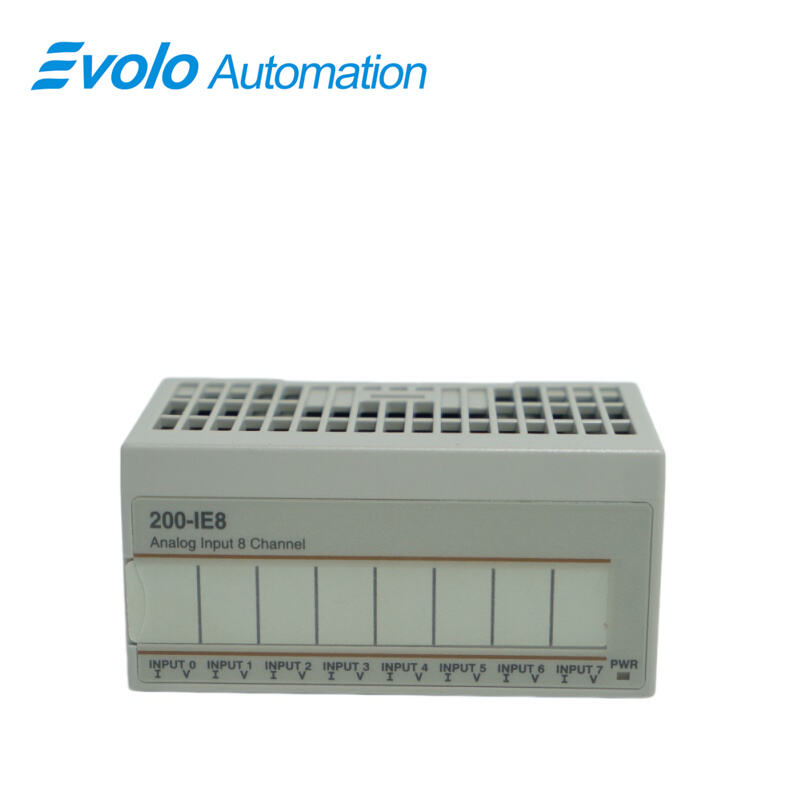

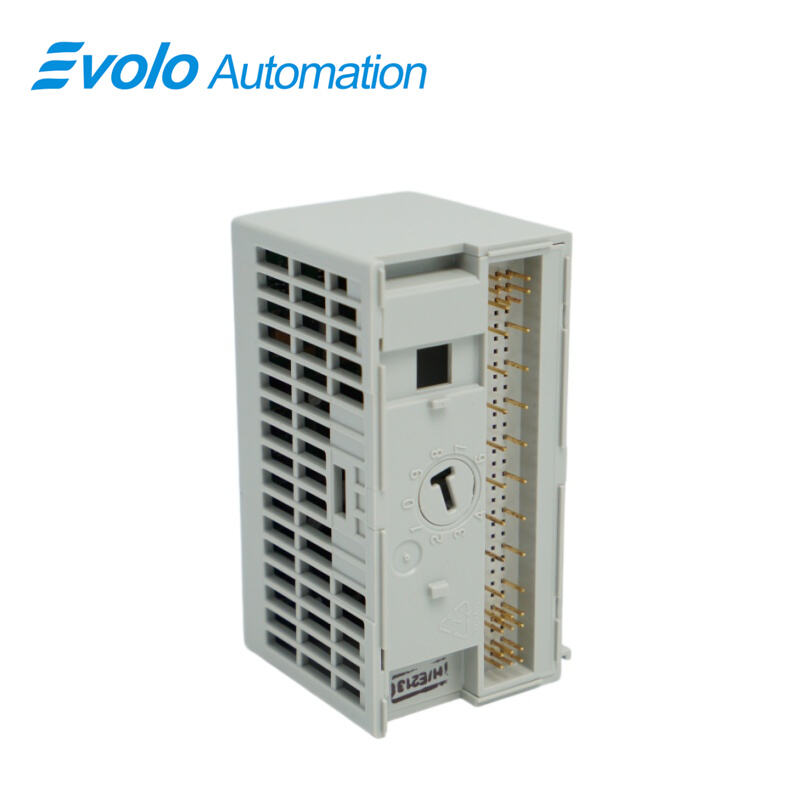

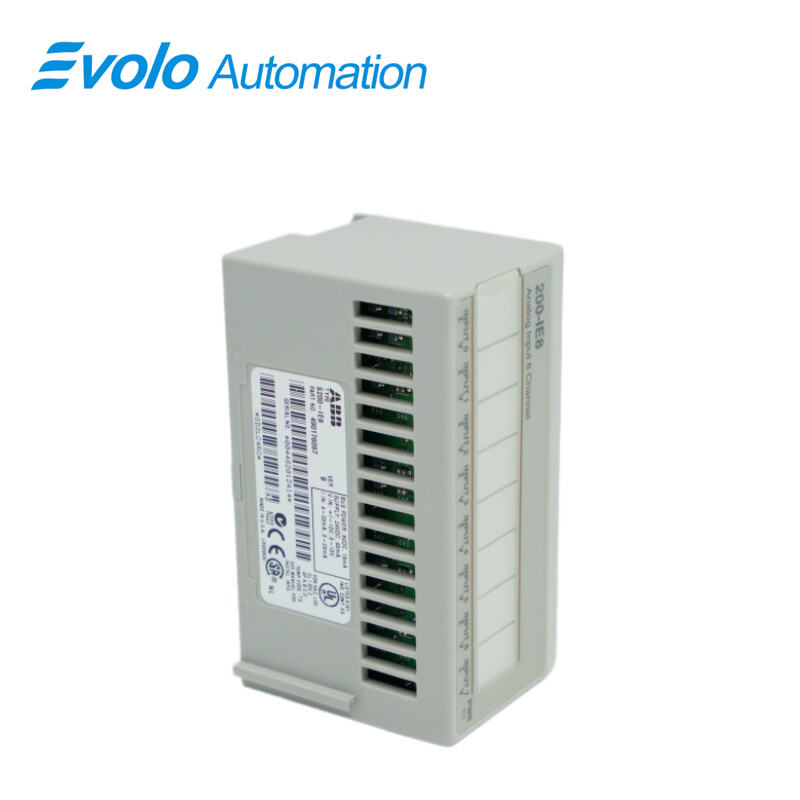

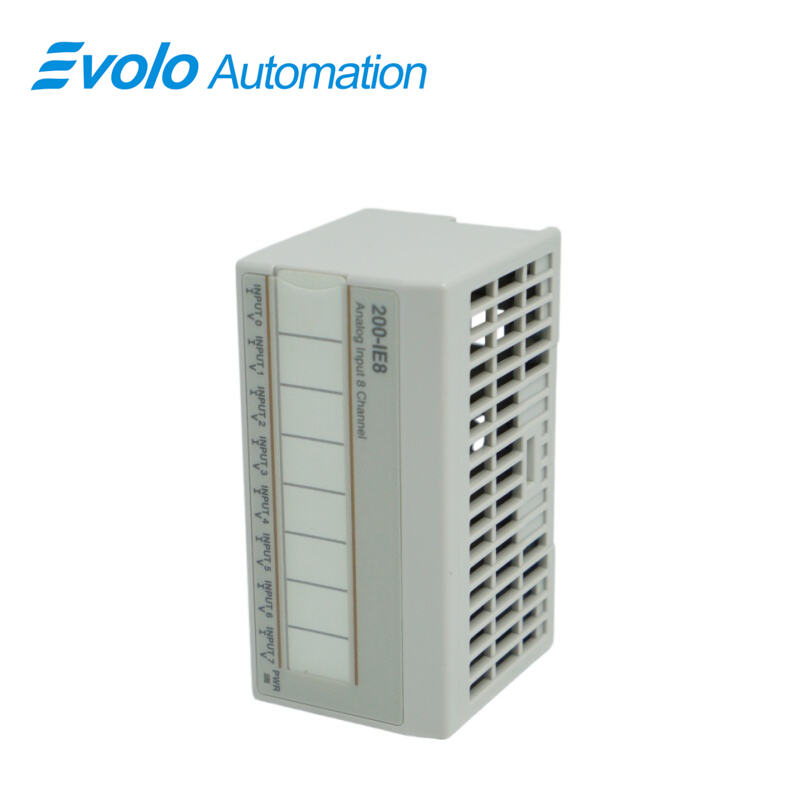

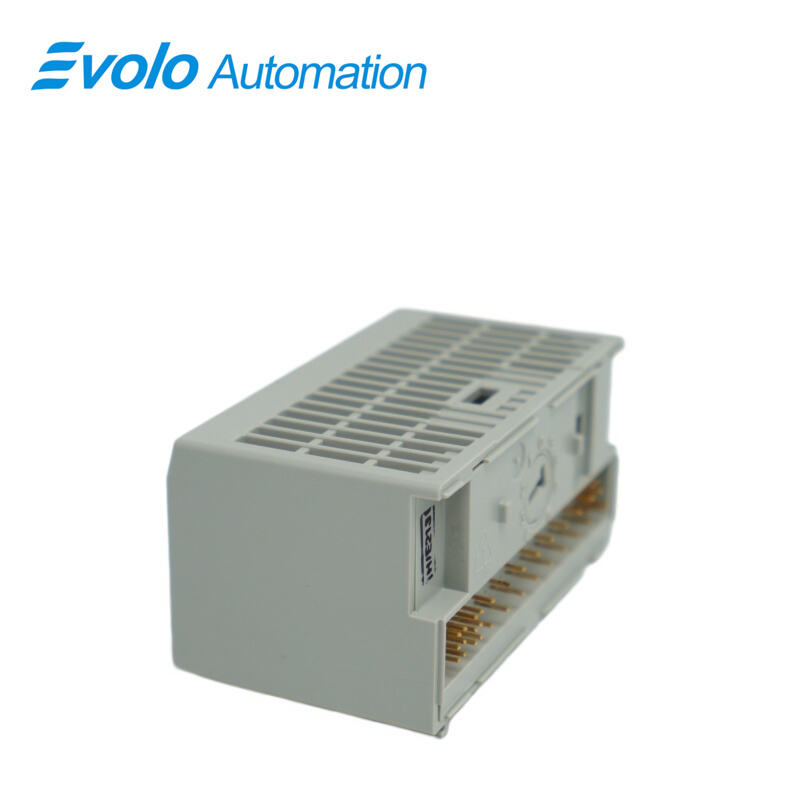

ABB S200-IE8 S200IE8 är en analog ingångsmodul med åtta kanaler, utformad för industriell automatisering. Som en del av det klassiska S200 I/O-systemet kan den bearbeta ström-/spänningsignalerna 0–20 mA, 4–20 mA eller 0–10 V med hög noggrannhet. Denna modul har en hög upplösning på 12 bitar, elektrisk isolation och en kompakt, bytbar design för drift under pågående drift. Den används omfattande i styr- och reglersystemen Advant OCS och AC800M och säkerställer realtidsdatainsamling och störningsimmunitet i miljöer såsom kraft- och kemikalieindustrin.
Tillämpningar
Anläggningar för framställning av fina kemikalier: Övervakning av reaktortryck, vätskenivå och tillskottsflöde.
Avloppsreningsverk: Insamling av data för övervakning av vattenkvaliteten (pH, turbiditet) och trycksignaler från pumpstationens utlopp.
Pappers- och förpackningsanläggningar: Övervakning av massa koncentration, torkrullens temperatur och transportbandets hastighet.
Livsmedelsprocessanläggningar: Används för temperaturkompensering i aseptiska fyllningslinjer och tankvägningssystem.
Kolkraftverk: Insamling av driftdata för hjälpsystem (t.ex. desulfurering och vattenrening).
Funktioner
Utbyte under systemdrift
CE- och UL-godkännande
Programvarukonfigurerbar funktion
Mekanisk kodning för säker utbyte
Säkerhetsfunktion på utgångar i fjärrkonfiguration
Många olika avslutningsalternativ
Samma I/O-enheter i central och fjärrkonfigurationer
Kompatibel med I/O 200C
Felsökning
PWR-LED-lampan är inte tänd
1. Kontrollera 24 V DC
2. Kontrollera kablingen för 24 V DC
3. Byt ut enheten.
Ett avbrott i en 4–20 mA-loop upptäcks av systemet
1. Kontrollera kablingsanslutningarna.
2. Kontrollera sensorn.
3. Kontrollera värdet vid terminalens basenhet (1).
4. Kontrollera att rätt typ av ingång är vald i
redigeraren för hårdvarukonfiguration.
5. Byt ut enheten.
Vanliga frågor
Fråga 1: Stödjer S200-IE8 S200IE8 kräver modulen en separat strömförsörjning?
Ja, den kräver vanligtvis en extern likströmsförsörjning på 24 V via en terminalblock för att driva sin interna krets och vissa sensorer.
Fråga 2: Hur konfigurerar jag signaltypen för varje kanal (t.ex. 4–20 mA) på S200-IE8 S200IE8 ?
Konfigurera den parametriskt via programvaran i den anslutna styrenheten (t.ex. AC800M). Ingen justering av hårdvarujumpers krävs.
Fråga 3: Vad ska jag göra om en kanal på S200-IE8 S200IE8 visar det maximala intervallet och ändras inte?
Mät först strömmen vid terminalen. Om strömmen är normal men data är felaktig, försök byta plats (slot) eller modul; om det inte finns någon ström, kontrollera sensorn och kretsen.
Fråga 4: På vilka uttag kan S200-IE8 S200IE8 modulen installeras?
Den installeras vanligtvis på specialiserade terminalblock i S200-serien, t.ex. B12, B24 eller B24T.
Fråga 5: Vad betyder 12-bitars upplösningen hos S200-IE8 S200IE8 - Vad menar du?
Detta innebär att den kan dela upp insignalintervallet (t.ex. 0–20 mA) i 4096 delar och identifiera mycket små förändringar på ca 0,005 mA.
