Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
PP845A 3BSE042235R2 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
PP845A 3BSE042235R2 |
|
Produkttyp |
Operatörspanel |
|
Dimensioner på framsidan |
302 × 228 × 6 mm |
|
Vikt |
2.1 kg |
|
Monteringsdjup |
58 mm (158 mm inklusive frihöjd) |
|
Frontpaneltätning |
IP66 |
|
Bakpaneltätning |
IP20 |
|
Skärmtyp |
TFT-LCD, 64 000 färger |
|
Skärmupplösning |
800 x 600 pixlar |
|
Aktivt visningsområde |
211,2 x 158,4 mm |
|
Material för touchskärm |
Polyester på glas (1M fingertrycksoperationer) |
|
Överlagringsmaterial |
Autotex F157 / F207 |
|
Material på baksidan |
Pulverlackerad aluminium |
|
Serielldport RS422/RS485 |
25-polig D-sub-kvinnoanslutning, chassinmonterad |
|
Serielldport RS232C |
9-polig D-sub-manlig anslutning |
|
Ethernet-gränssnitt |
Skärmad RJ45 |
|
USB-värd |
Typ A (USB 1.1, max 500 mA) |
|
USB-enhet |
Typ B (USB 1.1) |
|
CF-plats |
CompactFlash-typ I och II |
|
Flashminne (program) |
12 MB (inklusive teckensnitt) |
|
Klockans exakthet i realtid |
±20 ppm (inklusive temperatur- och spänningsfel; max 1 minut/månad vid 25 °C) |
|
Temperaturkoefficient för klocka i realtid |
-0,034 ± 0,006 ppm/°C² |
|
RTC-batteri |
Laddningsbar batteri |
|
Efforförbrukning (typ./max.) |
0,5 A / 1,0 A |
|
Strömförsörjningsaggregat |
24 V DC (20–30 V DC), 3-polig anslutning |
|
Säkerhetssäkra |
Intern likströms-säkring 3,15 AT (5 × 20 mm) |
|
Driftstemperatur |
Vertikal: 0 till +50 °C; Horisontell: 0 till +40 °C |
|
Lagringstemperatur |
-20 till +70 °C |
|
Relativ luftfuktighet |
5–85 % utan kondensering |
|
EMC-överensstämmelse |
EN 61000-6-4 (emission), EN 61000-6-2 (störmotstånd) |
|
UL-/cUL-godkännande |
UL 508 / UL 50 (endast för inomhusbruk) |
|
DNV-godkännande |
Ja |
|
NEMA-klassificering |
NEMA 4X (endast för inomhusbruk) |
|
Strömförsörjningskrav |
Överensstämmer med IEC 60950 / IEC 61558-2-4 (klass II enligt UL/cUL) |
|
Bakgrundsbelysningens livslängd |
>50 000 h vid 25 °C |
Beskrivning

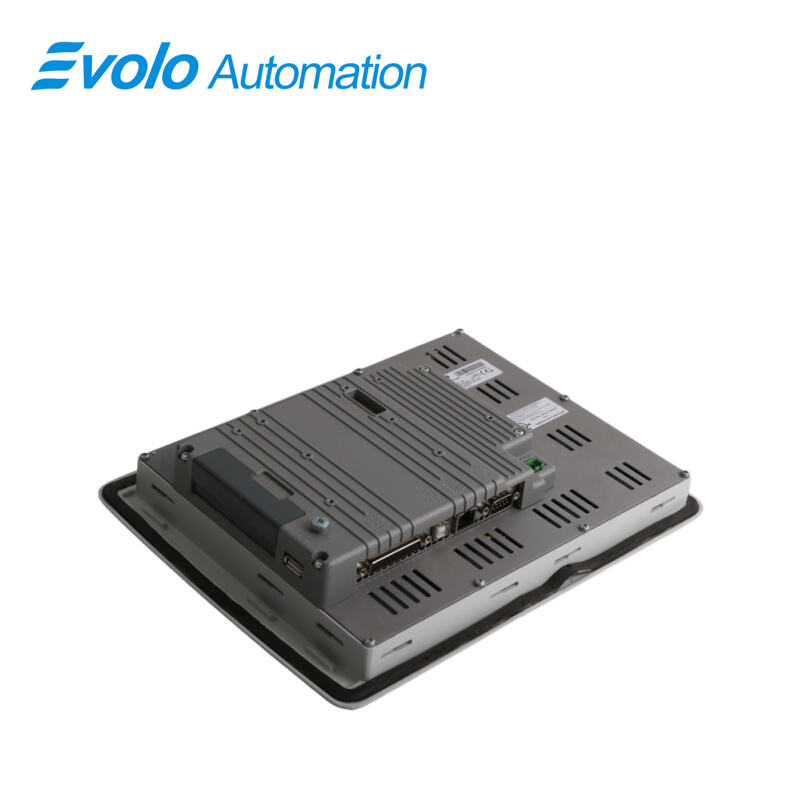

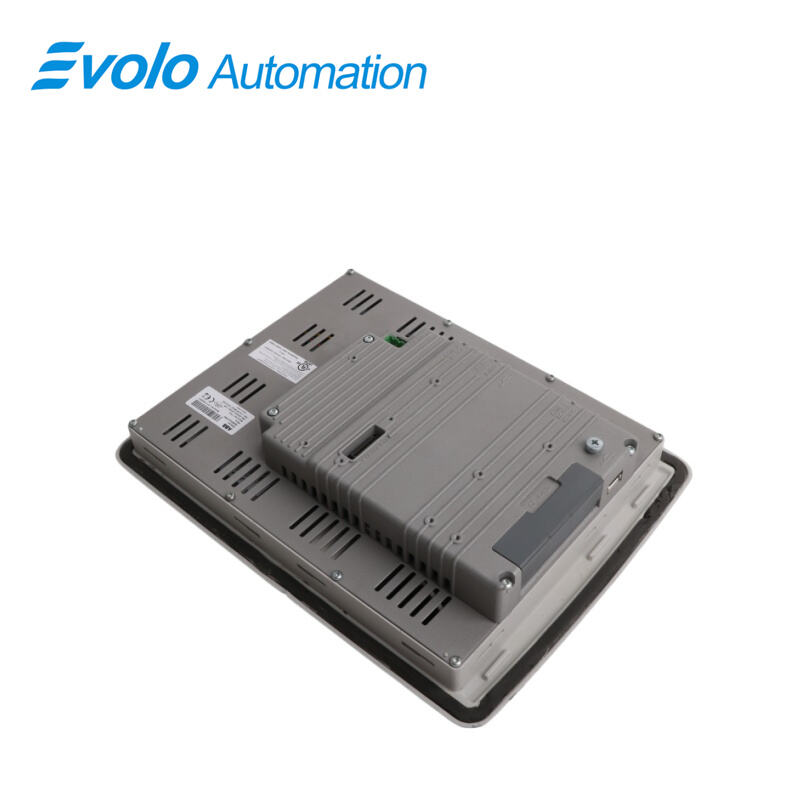

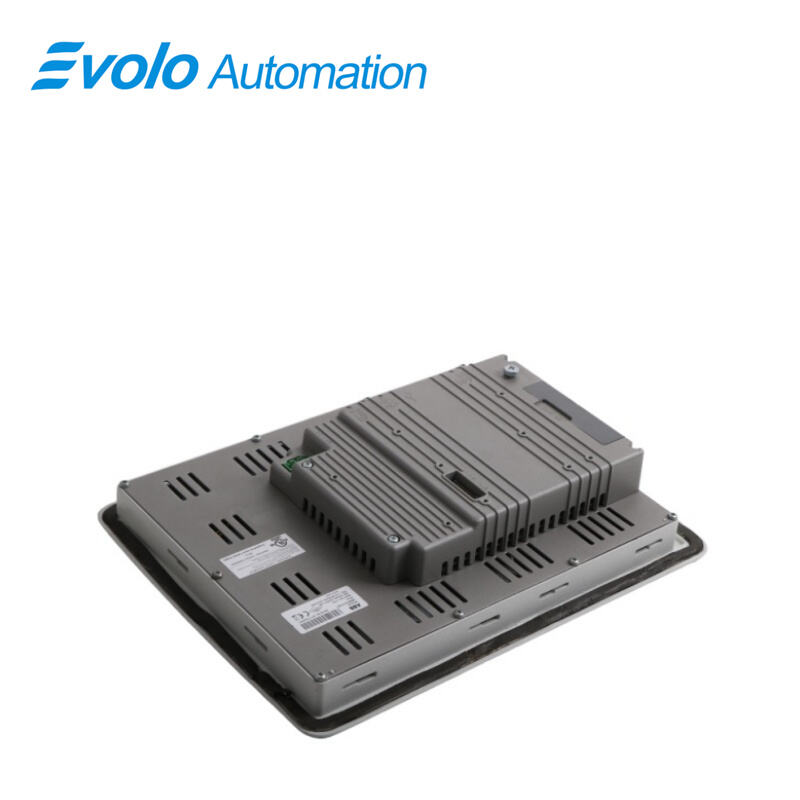

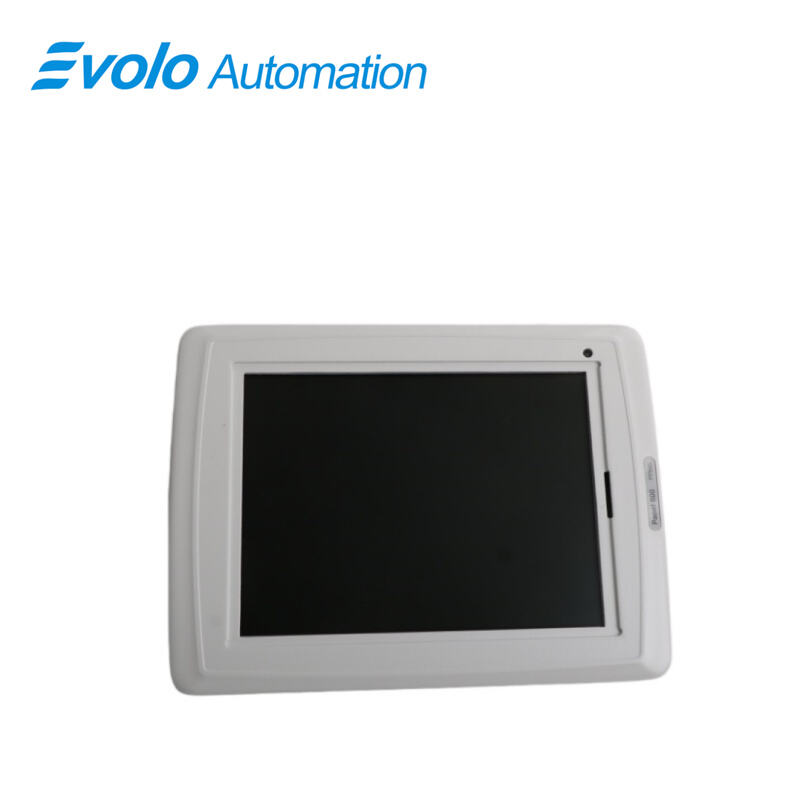

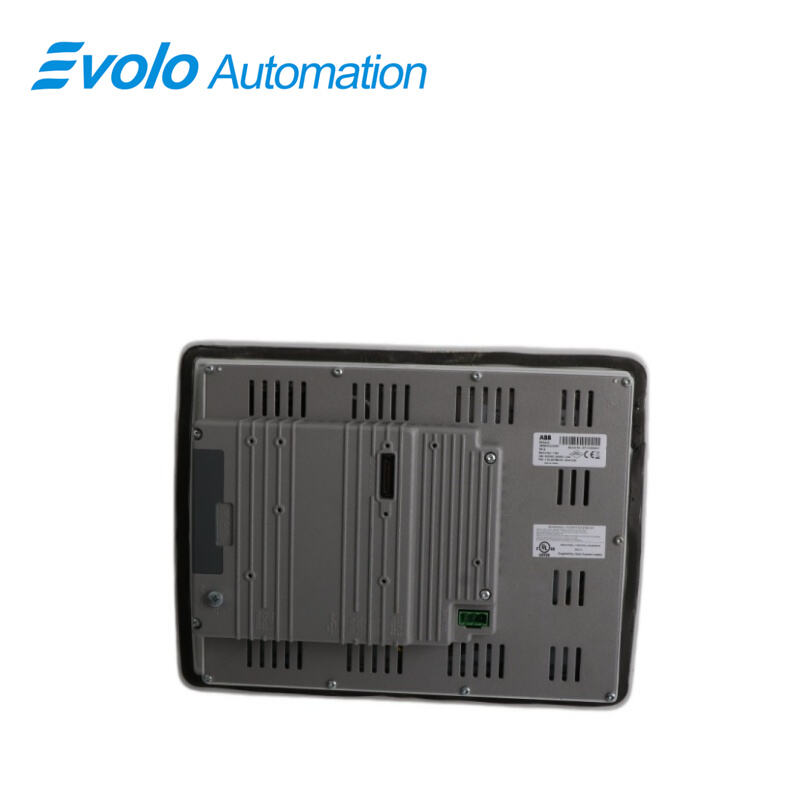

Den PP845A 3BSE042235R2 är en högpresterande operatörspanel från ABB:s Panel 800-serie, utvecklad för att möta de sofistikerade kraven på modern människa-maskin-gränssnittskommunikation (HMI). Denna robusta HMI-lösning integrerar viktiga inbyggda funktioner, inklusive högupplöst text- och grafisk styrning, dynamisk dataindikering, tidskanaler samt omfattande larm- och recepthanteringssystem.
Tillämpningar
Värmekraftverk: Lokala driftstationer för askskärmar och avsvavlingssystem.
Finmekaniska anläggningar: Batchstyrning och processflödesövervakningsterminaler för reaktorer.
Oljeprocessanläggningar: Parameternjusteringspaneler för olje- och gasöverföringspumpaggregat.
Livsmedels- och dryckesanläggningar: Interaktiva gränssnitt för höghastighetsförpackningslinjer och sterilisatorer.
Vattenreningsanläggningar: Kontrollpaneler för doseringssystem och filterbäddar.
Installation
Operatörspanelen är avsedd för fast installation på en plan yta, där följande villkor är uppfyllda:
– inga risker för högexplosiva ämnen.
– inga starka magnetfält.
– ingen direkt solljus.
– inga stora, plötsliga temperaturförändringar.
Installera produkten enligt de medföljande installationsanvisningarna.
Jorda produkten enligt de medföljande installationsanvisningarna.
Endast kvalificerad personal får installera operatörspanelen.
Separera högspännings-, signal- och strömföringskablarna.
Se till att spänningen och polariteten för strömkällan är korrekta innan produkten ansluts till eluttaget.
Perifera utrustningar måste vara lämpliga för applikationen och platsen.
Underhåll
Koppla bort utrustningen från elnätet innan några rengörings- eller underhållsåtgärder utförs.
Rengör displayen och den omgivande främre skalan med en mjuk duk och ett mildt rengöringsmedel.
Felaktig batteribyte kan leda till explosion. Använd endast batterier som rekommenderas av leverantören.
Vanliga frågor
Q: Kan PP845A 3BSE042235R2 kan användas utomhus?
A: Dess frampanel uppfyller vattentäthetsstandarden IP66, men långvarig exponering för direkt solljus kommer att accelerera åldrandet av LCD-skärmen. Det rekommenderas att installera en solskydd.
F: Innehåller PP845A 3BSE042235R2 stödjer extern tangentbordsdrift?
A: Ja. Ett standardtangentbord eller en standardmus kan anslutas via USB för bekväm inmatning av stora mängder processparametrar på plats.
Q: Hur byter jag ut en skadad pekskärm på PP845A 3BSE042235R2 ?
A: PP845A har en modulär design. Vid utbyte rekommenderas det att byta hela enheten 3BSE042235R2 för att säkerställa tätheten.
Q: Behålls data efter strömavbrott på PP845A 3BSE042235R2 ?
A: Ja. Programmet lagras i Flash-minne och icke-flyktigt RAM-minne, tillsammans med en batteri, kan behålla larmregister och trenddata.
Q: Kan PP845A 3BSE042235R2 kommunicera samtidigt med 3 olika märken av PLC:er?
A: Ja. Den stödjer samtidig kommunikation med flera protokoll och kan ansluta till flera styrenheter samtidigt via Ethernet och olika seriella portar.
