Жалпы сүрөттөмө
Происхождение: |
Швеция |
Бренддин аталышы: |
ABB |
Модель номери: |
PP845A 3BSE042235R2 |
Таңгактоо чоо-жайы: |
Оригинал жаңы, зааваттан бекитилген |
Жеткирүү убактысы: |
5-7 күн |
Төлөм шарттары: |
T/T |
Көрсөтүү мүмкүнчүлүгү: |
Бар көлбөсөнде |
Мүнөздөмөлөрү
|
Параметр |
Баа |
|
Модель |
PP845A 3BSE042235R2 |
|
Продукттун түрү |
Оператордук панель |
|
Алдыңкы панельдин өлчөмдөрү |
302 x 228 x 6 мм |
|
Салыгы |
2.1 кг |
|
Орнотуу тереңдиги |
58 мм (азыраак аралык менен бирге 158 мм) |
|
Алдыңкы панельдин тыгыздалышы |
IP66 |
|
Арткы панельдин тыгыздалышы |
IP20 |
|
Экрандын Түрү |
TFT-LCD, 64 мың түс |
|
Көрсөтүү бийиктиги |
800 x 600 пиксель |
|
Активдүү дисплей аймагы |
211,2 x 158,4 мм |
|
Тач скрин материалдык |
Шынын үстүнөн полиэстер (1 млн бармақ тиртүү иштетүүлөрү) |
|
Жогорку катмар материалдык |
Autotex F157 / F207 |
|
Тескери жагынын материалдык |
Тозок менен капталган алюминий |
|
Последовательный порт RS422/RS485 |
25-контакттуу D-sub татыкча, корпусго орнотулган |
|
Последовательдүү порт RS232C |
9-түрлүү D-sub эркек |
|
Ethernet интерфейс |
Экранизацияланган RJ45 |
|
USB Host |
Тип A (USB 1.1, максималдуу 500 мА) |
|
USB Device |
Тип B (USB 1.1) |
|
CF слоту |
CompactFlash Тип I жана II |
|
Флэш-эс |
12 МБ (шрифттарды камтыйт) |
|
Убакыттын чындыкка жакын саатынын тактыгы |
±20 ppm (+ температура жана кернео катасы; 25 °C температурада айына эң көп дегенде 1 мүнөт) |
|
Убакыттын чындыкка жакын саатынын температура коэффициенти |
-0.034 ± 0.006 ppm/°C² |
|
Убакыттын чындыкка жакын саатынын батареясы |
Аккумуляторду заряддоо |
|
Энергиянын чыгымы (тип./макс.) |
0.5 А / 1.0 А |
|
Күч берүү |
24 В DC (20–30 В DC), 3-контакттуу коннектор |
|
Плавкий предохранитель |
Ички DC предохранитель 3.15 AT (5 x 20 мм) |
|
Иштөө температурасы |
Тик: 0–+50 °C; Горизонталдуу: 0–+40 °C |
|
Көчүрүлүү температурасы |
-20 дейн +70 °C |
|
Чагылган нымдуулугу |
5–85% конденсациясыз |
|
ЭМС-га ылайыктуулук |
EN 61000-6-4 (чыгаруу), EN 61000-6-2 (тоскоолдукка төзүмдүлүк) |
|
UL / cUL макулдугу |
UL 508 / UL 50 (тек жабык борборлордо гана колдонулат) |
|
DNV макулдугу |
Ооба |
|
NEMA рейтинги |
NEMA 4X (тек жабык борборлордо гана колдонулат) |
|
Электр менен камсыздоо талаптары |
IEC 60950 / IEC 61558-2-4 стандарттарына ылайык (UL/cUL үчүн II класстык) |
|
Арткы жарыктын иштөө мөөрү |
25 °C температурада >50 000 саат |
Сүрөттөмө

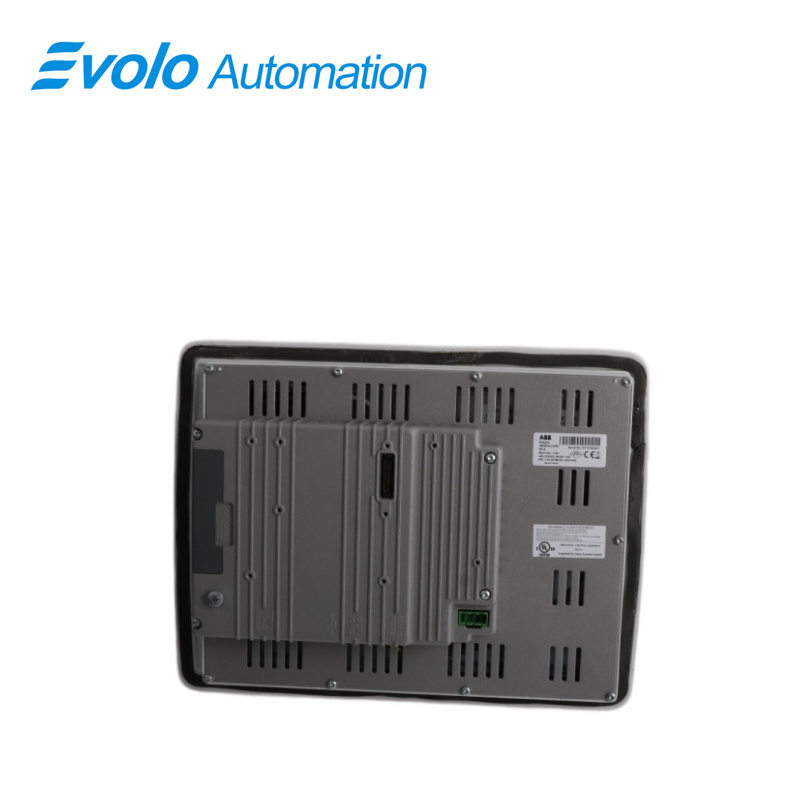

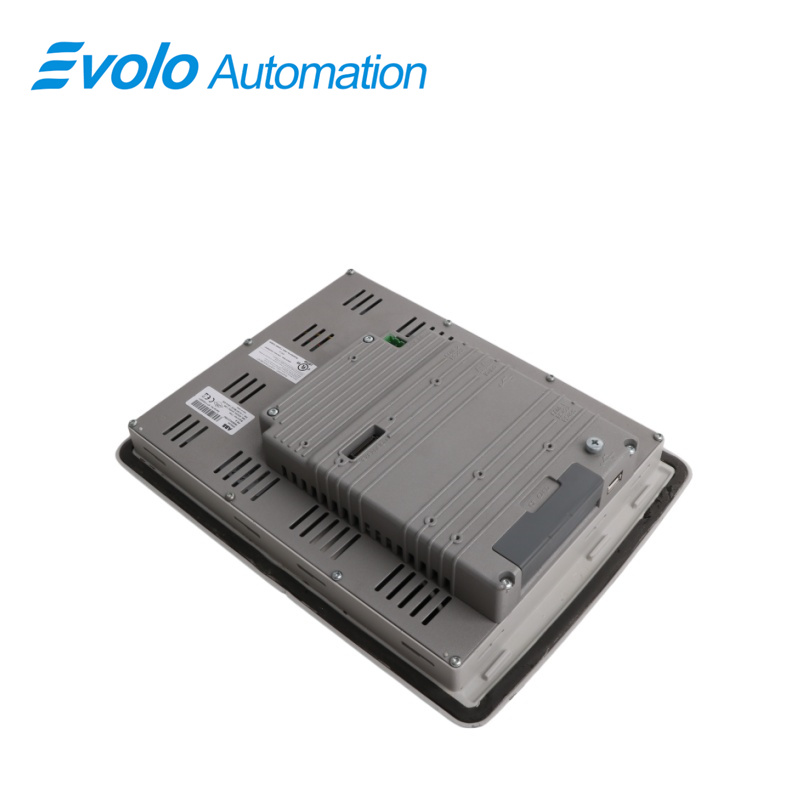

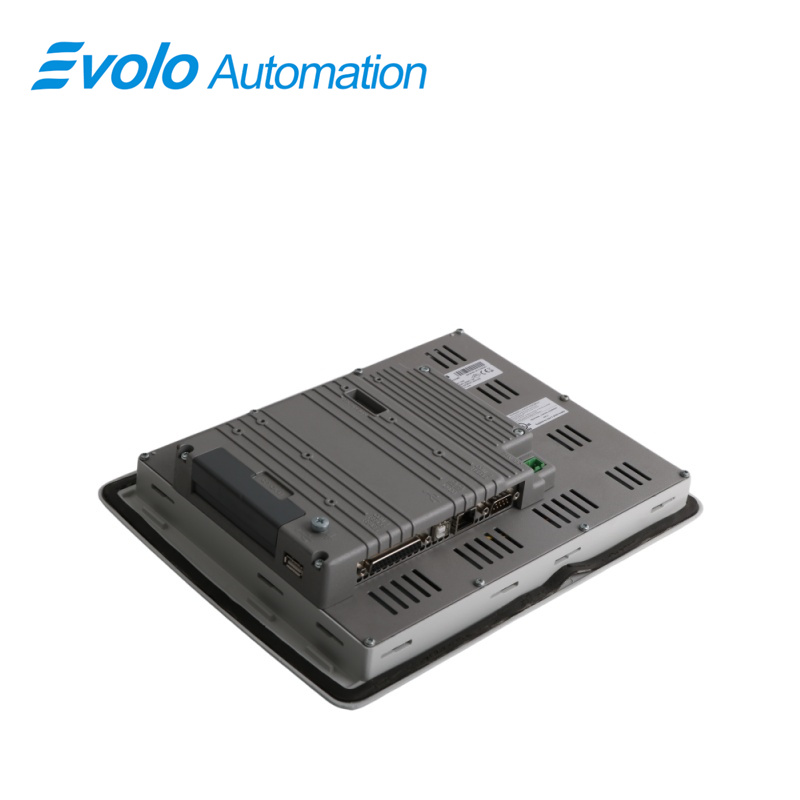

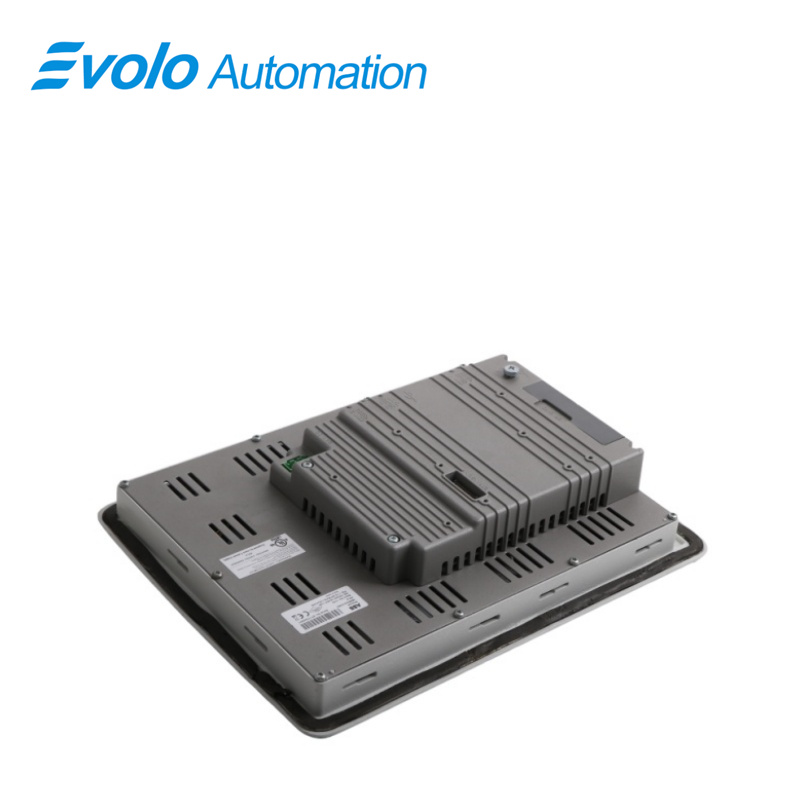

Же PP845A 3BSE042235R2 бул ABB Panel 800 сериясынын жогорку өнүмдүүлүктүү оператор панели, ал заманбап адам-машина интерфейси (HMI) байланышынын кыйынчылыгы жогорку талаптарын канааттандыруу үчүн иштелип чыккан. Бул надёждуу HMI чечими жогорку сапаттуу тексттик жана графикалык башкаруу, динамикалык маалыматты көрсөтүү, убакыт каналдары, айрыкча алармдык жана рецепттик иштетүү системаларын камтыган негизги ички функцияларды бириктирген.
Колдонмолор
Жылуулук электр станциялары: күлдүн сүзгүчтөрү жана дезульфуризация системалары үчүн жерде иштеген станциялар.
Таланттуу химиялык заводдор: реакторлор үчүн партиялык башкаруу жана технологиялык процесстин агымын контролго алуу терминалдары.
Май иштетүүчү заводдор: май жана газды ташуу үчүн насос топтомдорунун параметрлерин түзөтүү панелдери.
Азык-тамак жана ичимдик заводдору: жогорку ылдамдыктагы оролмо сызыктары жана стерилизаторлор үчүн интерактивдүү интерфейстер.
Суу тазалоо заводдору: дозалоо системалары жана сүзгүч төшөмдөрү үчүн башкаруу панелдери.
Орнотуу
Оператордун панели туруктуу жерге, төмөндөгү шарттар орундалганда, тегиз бетке орнотуу үчүн долбоорлонгон:
– жогорку эксплозия коркунучу жок.
– күчтүү магниттик талаалар жок.
– туурасынан күн нуру түшпөйт.
– чоң, андай учурда температуранын тез өзгөрүшү жок.
Продуктту кошумча орнотуу нускамасындагы талаптарга ылайык орнотуңуз.
Продуктту кошумча орнотуу нускамасындагы талаптарга ылайык жерге туташтырыңыз.
Оператор панелин гана квалификациясы бар персонал орното алат.
Жогорку кернеэли, сигналдык жана электр менен камсыз кылуу сымдарын бөлүп алыңыз.
Продуктту электр чыгышына кошуп жөнөтүүдөн мурун электр булактарынын күчтүүлүгү жана полярдуулугу туура экендигин текшерип алыңыз.
Перифериялык жабдуулар колдонуу жана жайгашуу үчүн ылайыктуу болушу керек.
Техникалык тейлөө
Тазалоо же техникалык кызмат көрсөтүү иштерин баштаганга чейин жабдууну электр тармагынан ажыратыңыз.
Дисплейди жана алдыңкы каптаманы жумшак ткань менен жана жумшак моючур менен тазалоңуз.
Батареяны туура эмес алмаштыруу натыйжасында эксплозия болушу мүмкүн. Батареяларды гана таркатуучу тарабынан көрсөтүлгөн моделдерди колдонуңуз.
ККБ
С: PP845A 3BSE042235R2 сыртта колдонула алат?
А: Алдыңкы панели IP66 суу өтпөз стандартына ылайык келет, бирок туурасынан күн нуруна узак убакыт туташып турганда LCD экранынын жашырышы тездейт. Күн сактагыч орнотуу сунушталат.
С: PP845A 3BSE042235R2 сырткы клавиатура иштетүүнү колдойбу?
А: Ооба. Стандарттык клавиатура же тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы тышкы ты......
Суроо: Кайсында токтогон сенсордук экранды алмаштыруу керек? PP845A 3BSE042235R2 ?
А: PP845A модулдук конструкцияга ээ. Алмаштырганда, герметизацияны камсыз кылуу үчүн бүтүн 3BSE042235R2 бирдигин алмаштыруу сунушталат.
Суроо: Ток үзүлгөндөн кийин маалымат сакталабы? PP845A 3BSE042235R2 ?
А: Ооба. Программа Flash эс тутумунда сакталат, ал эми энергиядан тарта турган эс тутум (NV RAM) батарея менен бирге тренддик маалымат жана тревога жазыларын сактай алат.
С: PP845A 3BSE042235R2 3 түрлүү PLC бренды менен бир убакта байланышта болобу?
А: Ооба. Ал бир нече протоколду бир убакта колдойт жана Ethernet жана ар түрлүү ылдамдык порттор аркылуу бир нече контроллерлерге бир убакта кошула алат.
