PM891K01 3BSE053241R1 Processorenhet, Kina PM891K01 3BSE053241R1 Processorenhet Tillverkare, Leverantörer, Fabrik

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	PM891K01 3BSE053241R1
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	PM891K01 3BSE053241R1
Produkttyp	Processorenhet
Dimensioner	20 × 18,7 × 10 cm
Vikt	1,64 kg
Uppsägning	No
Hög integritet	No
Klockfrekvens	450 MHz
Prestanda (1000 booleska operationer)	0,043 ms
Prestanda	0,043 ms
Minne	256 MB
RAM tillgänglig för applikation	208,985 MB
Flashminne för lagring	Ja
Processtyp	MPC8270
Övertid vid växling (redundant konfiguration)	Max 10 ms
Applikationer per styrenhet	32
Program per applikation	64
Diagram per applikation	128
Uppgifter per styrenhet	32
Antal cykeltider	32
Cykeltid per applikationsprogram	Ned till 1 ms
Firmwarelagring (Flash PROM)	16 MB
Strömförsörjningsaggregat	24 V DC (19,2–30 V DC)
Efforförbrukning (typ./max.)	660 / 750 mA
Effektbegränsning	15,8 W (max 18 W)
Indata för redundansströmförsörjningens status	Ja
Inbyggd reservbatteri	No
Klocksynkronisering	1 ms (CNCP-protokoll mellan AC 800M-styrregulatorer)
Händelsekö per OPC-klient	Upp till 3000 händelser
Överföringshastighet till OPC-server	36–86 händelser/sec, 113–143 datameddelanden/sec
CEX-busskommunikationsmoduler	12
Strömförsörjning för CEX-buss	Max 2,4 A
I/O-kluster (icke-redundant CPU)	0 elektriska + 7 optiska
I/O-kluster (redundant CPU)	0 elektriska + 7 optiska
I/O-kapacitet (Modulebus)	Max 84 moduler
Modulbussavskanningstakt	0–100 ms
Ström för elektrisk modulbuss (24 V)	Max 1,0 A
Ström för elektrisk modulbuss (5 V)	Max 1,5 A
Ethernet-kanaler	2
Ethernet-gränssnitt	10/100 Mbit/s
Styrnätverksprotokoll	MMS / IAC
Rekommenderad styrnätverksbackbone	100 Mbit/s switchad Ethernet
Stabilitet för realtidsklocka	50 ppm (~0,5 h/år)
RS-232C-gränssnitt	1 (COM4-serviceverktyg)
COM3 (RS-232C)	Inte stöd
COM4 (RS-232C)	9600 baud, RJ-45, optiskt isolerad, utan RTS-CTS

Beskrivning

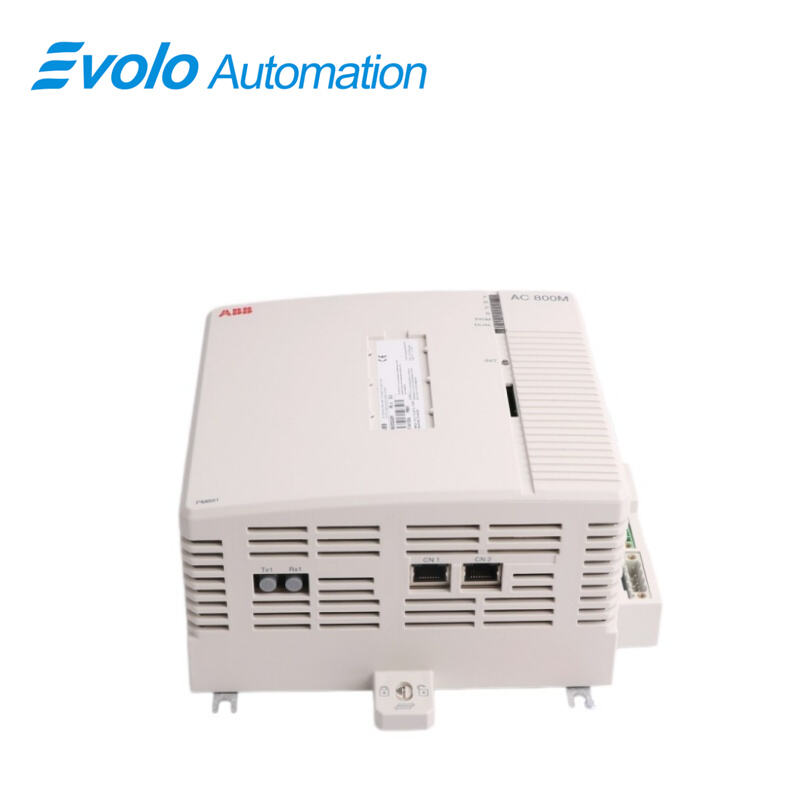

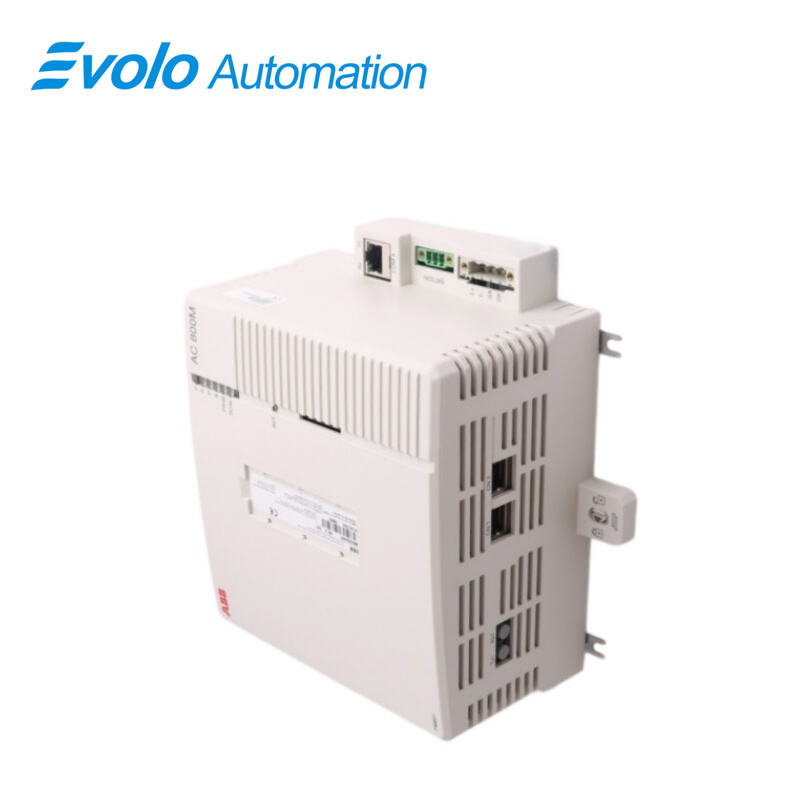

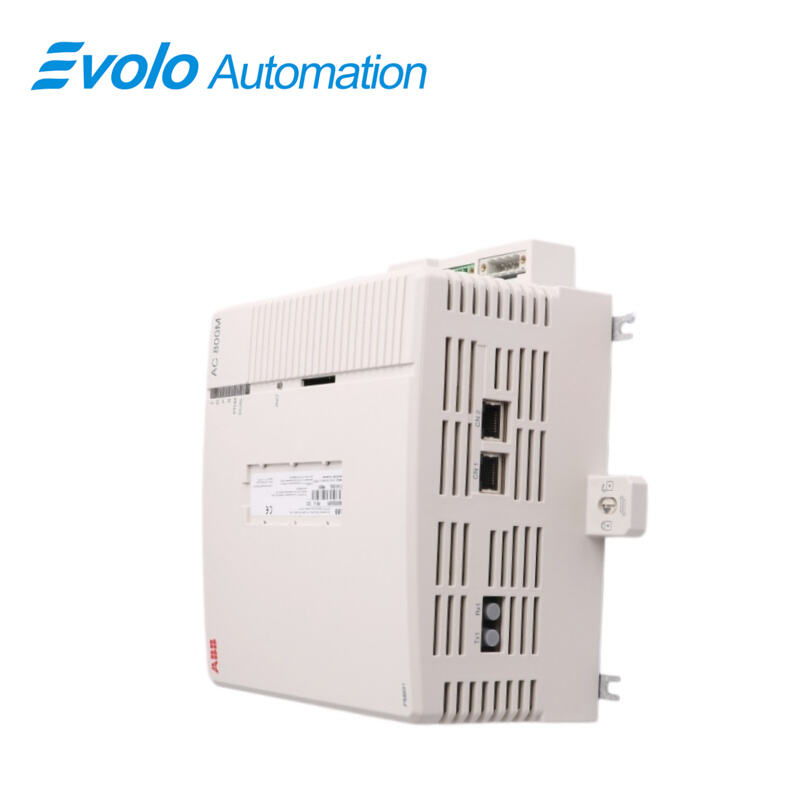

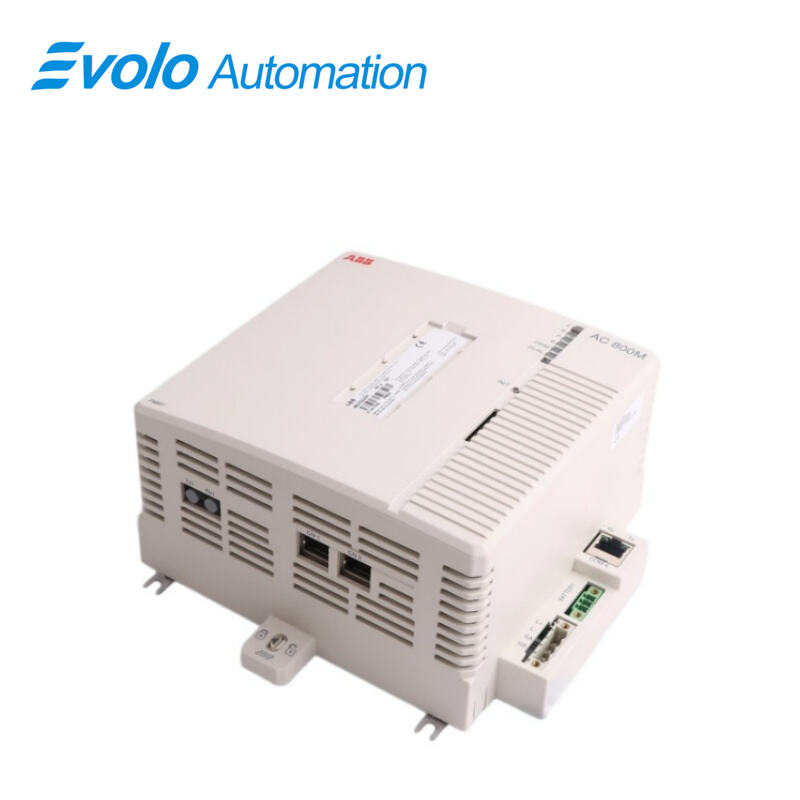

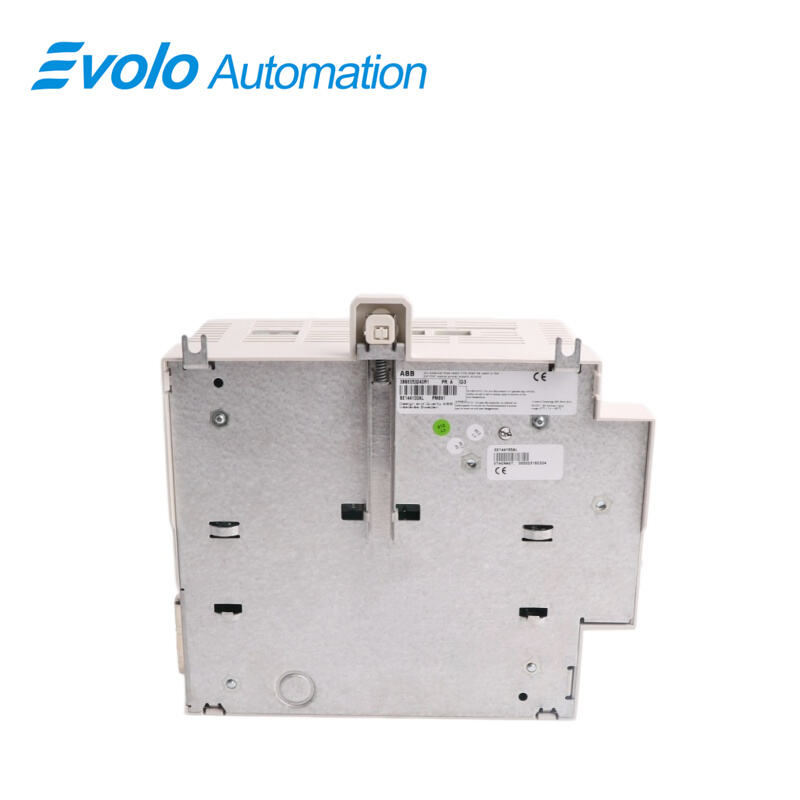

Den PM891K01 3BSE053241R1 processor är en monolitisk enhet utrustad med strömförsörjning, CPU-kort och enhetsavslutning. Enheten innehåller en mikroprocessor och RAM-minne, en realtidsklocka, LED-indikatorer, en INIT-knapp och ett Secure Digital-gränssnitt. PM891 innehåller inget internt batteri. PM891 har två RJ45-Ethernetportar (CN1, CN2) för anslutning till kontrollnätverket samt en RJ45-serieport (COM4). COM4-porten är isolerad och används för ett konfigureringsverktyg. PM891K01 3BSE053241R1 stödjer CPU-redundans för högre tillgänglighet (CPU, CEX-buss, kommunikationsgränssnitt och S800 I/O).

Miljö och certifiering

Parameter	Värde
Driftstemperatur	0 till +55 °C (+32 till +131 °F)
Lagringstemperatur	-40 till +70 °C (-40 till +158 °F)
Temperaturändringshastighet	3 °C/min (IEC/EN 61131-2)
Föroreningsgrad	Grad 2 (IEC/EN 61131-2)
Korrosionsskydd	G3 (i enlighet med ISA 71.04)
Relativ luftfuktighet	5–95 %, icke-kondenserande
Emiterad brus	Ej angivet
Vibration (10–50 Hz)	0,0375 mm amplitud
Vibration (50–150 Hz)	0,5 g acceleration
Vibration (5–500 Hz)	0,2 g acceleration
Utnämnd isolationspänning	50 V
Dielektrisk testspänning	500 V AC
Skyddsklass	IP20 (EN 60529, IEC 529)
Höjdrating	Upp till 2000 m (IEC/EN 61131-2)
EMC-emission och EMC-immunitet	EN 61000-6-4 / EN 61000-6-2
Miljöförhållanden	Industriell
CE-märke	Ja
Elsäkerhetsnormer	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
Godkännande för farliga områden	UL 60079-15; cULus klass 1, zon 2; AEx nA IIC T4; Ex nA IIC T4 Gc X
Marina certifieringar	ABS, BV, DNV-GL, LR
TÜV-godkännande	No
ROHS-kompatibilitet	EU RoHS, UAE RoHS, CN RoHS
WEEE-kompatibilitet	DIREKTIV 2012/19/EU

Tillämpningar

Storskaliga petrokemiska anläggningar: Används för att styra extremt komplexa, anläggningsomfattande samverkande system med stora datavolymer.

Superkritiska/ultrahögspänningskraftverk: Fungerar som kärn-DCS-styrenhet och hanterar stora mängder analoga realtidsignaler och reglerloopar.

Stora offshore-borrplattformar: Används i miljöer med begränsat utrymme och extremt höga krav på integration och bearbetningshastighet.

Modern massa- och pappersindustri: Hanterar samordnat styrning av ultrastora, fullt automatiserade pappersmaskiner.

Storskaliga datacenterkraftstationer: Hanterar mycket intensiva elövervaknings- och kylkopplingssystem.

Funktioner och fördelar

Tillförlitlighet och enkla felidentifieringsrutiner

Modularitet, vilket möjliggör stegvis utbyggnad

IP20-klassskydd utan krav på skyddskåpor

Styrningen har full EMC-certifiering

Hög prestanda och stort programminne

Avsnittsvis CEX-buss med ett par BC810

Inbyggda redundanta Ethernet-kommunikationsportar

Vanliga frågor

Q: Kan PM891K01 3BSE053241R1 kan kopplas in direkt i en äldre TP830-grundkort?
A: Nej. PM891 kräver ett dedikerat TP891-grundkort med andra kontaktpinnar och fysiska mått.

Q: Vad är den största fördelen med PM891K01 3BSE053241R1 ?
A: Dess kärnfördelar är dess omfattande 256 MB minne och batterilös program- och databackup, unikt i AC 800M-serien.

Q: Hur många I/O-signaler stödjer PM891K01 3BSE053241R1 support?
A: På grund av sitt stora minne kan den enkelt stödja över 5000 I/O-punkter, där den exakta övre gränsen beror på kraven för kommunikationsavskanningens cykeltid.

Q: Kan statusindikatorerna och informationen på skärmen för PM891K01 3BSE053241R1 anpassas?
A: Skärmen visar främst förinställd systemdiagnostisk information (t.ex. IP-adress, firmwareversion och driftstatus) och kan inte anpassas som en HMI.

Q: Vilka försiktighetsåtgärder bör vidtas vid byte av PM891K01 3BSE053241R1 ?
A: Se till att firmwaresversionen för den nya modulen är kompatibel med befintlig programvaruteknik för kontrollstationen, eftersom PM891 vanligtvis kräver en högre version av ABB-systemmiljön.
