PM891K01 3BSE053241R1 Prosessor Vahidi, Çin PM891K01 3BSE053241R1 Prosessor Vahidi İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	PM891K01 3BSE053241R1
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Model	PM891K01 3BSE053241R1
Məhsul Növü	Prosessor Vahidi
Ölçülər	20 × 18,7 × 10 sm
Çəki	1,64 kq
Ehtiyat	No
Yuxarı səviyyədə dürüstlük	No
Saat frekansı	450 MHz
Performans (1000 lojik əməliyyat)	0,043 ms
Performans	0,043 ms
Yaddaş	256 MB
Tətbiq üçün mövcud RAM	208,985 MB
Saxlama üçün flaş yaddaş	Bəli
Prosessor Növü	MPC8270
Zamanla keçid (ehtiyat konfiqurasiya)	Maksimum 10 ms
Kontrollerə görə tətbiqlər	32
Tətbiqə görə proqramlar	64
Tətbiqə görə diaqramlar	128
Kontrollerə görə tapşırıqlar	32
Dövr Sayısı	32
Tətbiqi proqram üçün dövr müddəti	1 ms-ə qədər
Firmware saxlama yeri (Flash PROM)	16 MB
Güc təchizatı	24 V DC (19,2–30 V DC)
Güc istehlakı (tipik/maks.)	660 / 750 mA
گوجونو آرادان آپارماق	15,8 Vt (maksimum 18 Vt)
Ehtiyat enerji təchizatı statusu girişi	Bəli
Daxili ehtiyat batareyası	No
Saat Sinxronizasiyası	1 ms (AC 800M idarəetmə qurğuları arasındakı CNCP protokolu)
OPC müştərisi üçün hadisə növbəsi	3000-ə qədər hadisə
OPC serverinə ötürülmə sürəti	36–86 hadisə/san, 113–143 məlumat mesajı/san
CEX şin əlaqə modulları	12
CEX şin təchizatı cəriani	Maksimum 2,4 A
Giriş/çıxış qrupları (qeyri-redundant CPU)	0 elektrik + 7 optik
Giriş/çıxış qrupları (redundant CPU)	0 elektrik + 7 optik
Giriş/çıxış tutumu (Modulebus)	Maksimum 84 modul
ModuleBus Tarama Tezliyi	0–100 ms
Elektrik Modulbus təchizatı cəriani (24 V)	Maksimum 1,0 A
Elektrik Modulbus təchizatı cəriani (5 V)	Maksimum 1,5 A
Ethernet Kanalları	2
Ethernet İnterfeysi	10/100 Mbit/s
İdarəetmə şəbəkəsi protokolu	MMS / IAC
Tövsiyə olunan idarəetmə şəbəkəsi magistralı	100 Mbit/s dəyişdirilən Ethernet
Real-Vaxt Saatının Sabitliyi	50 ppm (~0,5 saat/il)
RS-232C interfeysləri	1 (COM4 xidmət aləti)
COM3 (RS-232C)	Dəstəklənmir
COM4 (RS-232C)	9600 baud, RJ-45, optik izolyasiyalı, RTS-CTS yoxdur

Təsvir

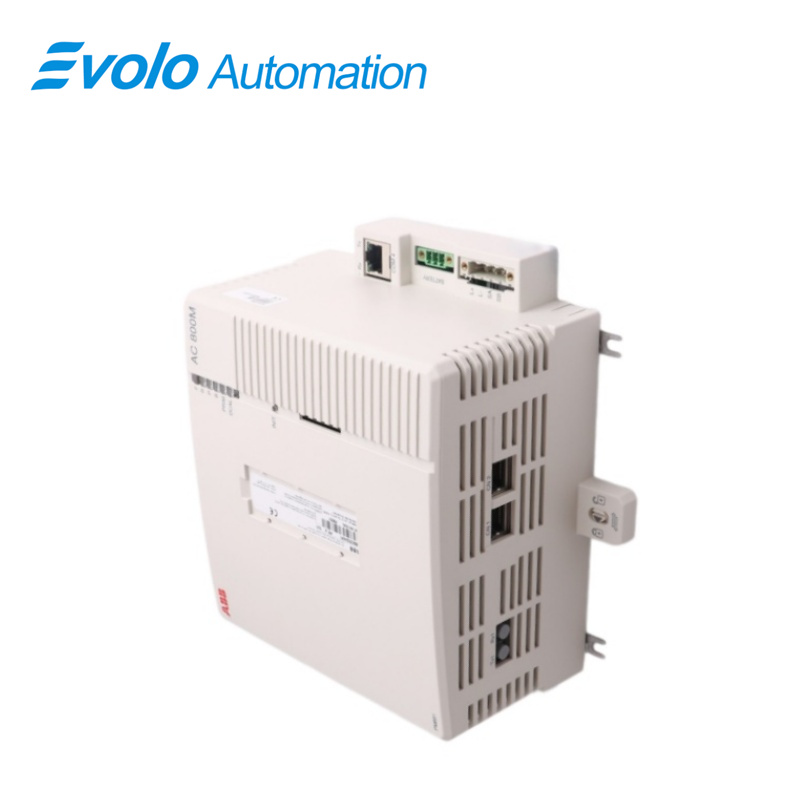

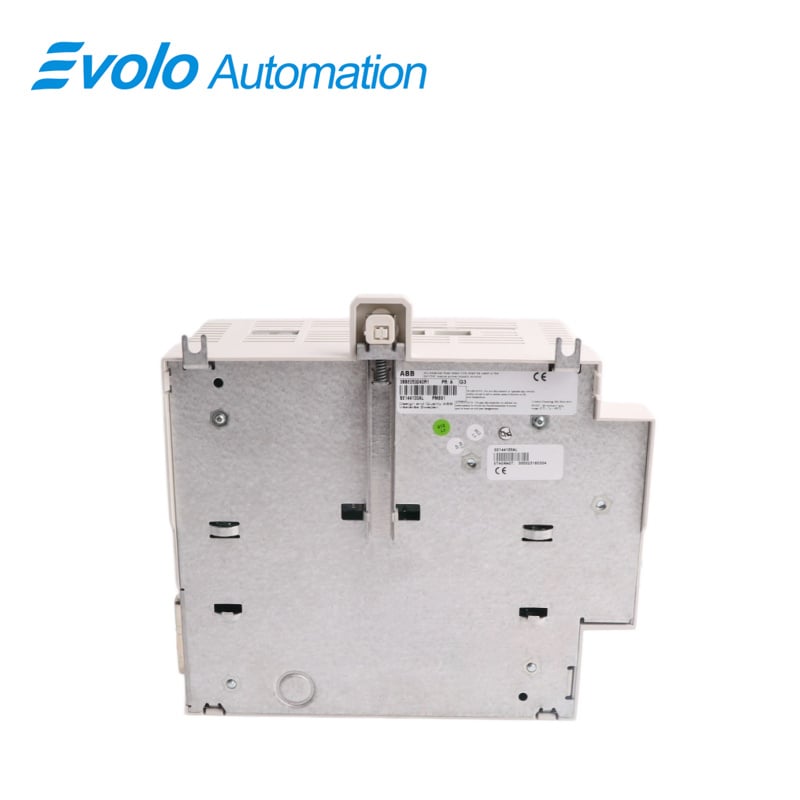

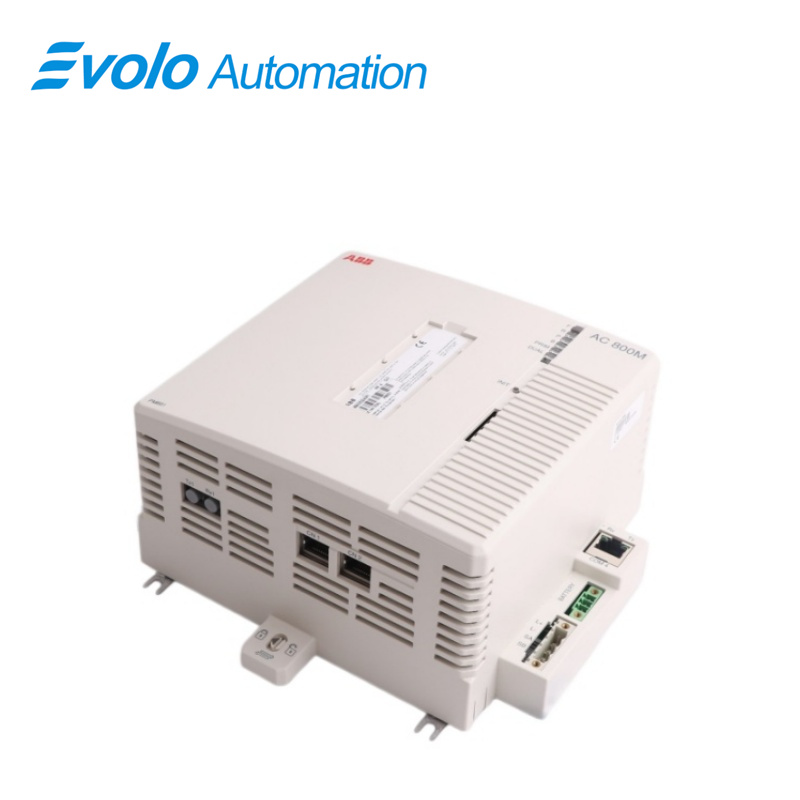

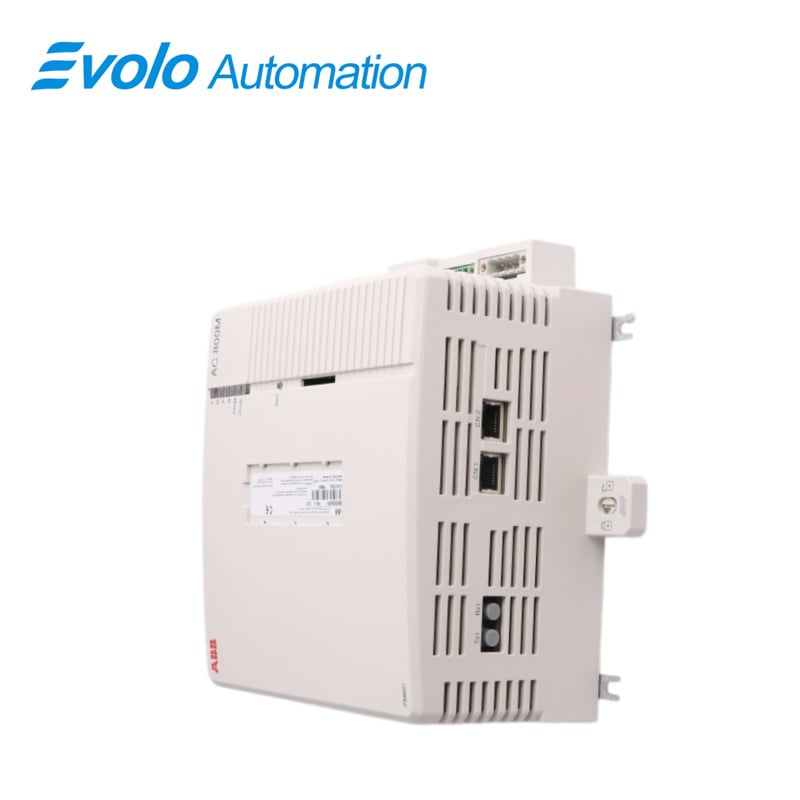

The PM891K01 3BSE053241R1 prosessor gücləndirici, CPU lövhələri və blok sonlandırması ilə təchiz olunmuş monolitik bir vahiddir. Bu vahid mikroprosessoru və RAM yaddaşını, real vaxt saatını, LED göstəricilərini, INIT basma düyməsini və Secure Digital interfeysini ehtiva edir. PM891-də daxili batareya yoxdur. PM891-də İdarəetmə Şəbəkəsinə qoşulmaq üçün iki RJ45 Ethernet portu (CN1, CN2) və bir RJ45 ardıcıl port (COM4) var. COM4 portu izolyasiyalıdır və konfiqurasiya aləti üçün istifadə olunur. PM891K01 3BSE053241R1 daha yüksək mövcudluq üçün CPU redundansını dəstəkləyir (CPU, CEX-Şin, rabitə interfeysləri və S800 Giriş/Çıxış).

Mühit və sertifikatlaşdırma

Parametr	Dəyər
İşləm temperaturu	0 ilə +55 °C (+32 ilə +131 °F)
Saxlama temperaturu	-40 ilə +70 °C (-40 ilə +158 °F)
Temperatur dəyişmə sürəti	3 °C/dəq (IEC/EN 61131-2)
Çirklənmə dərəcəsi	Dərəcə 2 (IEC/EN 61131-2)
Korrosiyaya Qarşı Müdafiə	G3 (ISA 71.04 standartlarına uyğun)
Nisbət Rütubəti	5–95 %, kondensasiya olmamaqla
Yayılan səs-küy	Belirlənməmiş
Titreşim (10–50 Hz)	0,0375 mm amplituda
Titreşim (50–150 Hz)	0,5 g sürətlənmə
Titreşim (5–500 Hz)	0,2 g sürətlənmə
Nominal izolyasiya gərginliyi	50 V
Dielektrik sınaq gərginliyi	500 V AC
Mühafizə Sinfi	IP20 (EN 60529, IEC 529)
Hündürlük reytinqi	2000 m-ə qədər (IEC/EN 61131-2)
EMC emissiya və immuniteti	EN 61000-6-4 / EN 61000-6-2
Ətraf mühit şəraiti	Sanoayi
CE Markası	Bəli
Elektrik Təhlükəsizlik Standartları	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
Təhlükəli yerlər üçün təsdiq	UL 60079-15; cULus Class 1, Zone 2; AEx nA IIC T4; Ex nA IIC T4 Gc X
Dəniz sertifikatları	ABS, BV, DNV-GL, LR
TÜV təsdiqi	No
RoHS uyğunluğu	AB RoHS, BƏƏ RoHS, Çin RoHS
WEEE uyğunluğu	2012/19/AV Təlimatı

Tətbiqlər

Böyük miqyaslı neft-kimya zavodları: Son dərəcə mürəkkəb, zavodun tamamında işləyən bir-birinə bağlı sistemləri və böyük həcmli məlumatları idarə etmək üçün istifadə olunur.

Superkritik/yüksək gərginlikli enerji stansiyaları: Əsas DCS idarəetmə qurğusu kimi xidmət edir və böyük həcmdə real vaxt rejimində analoq siqnalları və idarəetmə döngələrini idarə edir.

Böyük dənizaltı hasilat platformaları: Məkan baxımından məhdudlaşdırılmış mühitlərdə, inteqrasiya və emal sürəti üzrə son dərəcə yüksək tələblərə cavab verən şəkildə istifadə olunur.

Müasir sellüloz-kağız zavodları: Ultra böyük miqyaslı tam avtomatlaşdırılmış kağız istehsalı xətlərinin koordinasiyalı idarəetməsini həyata keçirir.

Böyük miqyaslı məlumat mərkəzlərinin enerji stansiyaları: Son dərəcə intensiv enerji monitorinqi və soyutma əlaqəsi sistemlərini idarə edir.

Xüsusiyyətləri və faydaları

Etibarlılıq və sadə arıza diaqnostika prosedurları

Modulluq — addım-addım genişləndirilməyə imkan verir

Qutuların tələb olunmadığı IP20 sinifli qoruma

İdarəetmə qurğusu tam EMC sertifikatına malikdir

Yüksək performans və böyük tətbiq yaddaşı

İki ədəd BC810 istifadə edilərək bölünmüş CEX-Bus

Daxili redundant Ethernet rabitə portları

Tez-tez verilən suallar

S: Göstərilən PM891K01 3BSE053241R1 köhnə TP830 bazis lövhəsinə birbaşa qoşula bilərmi?
Cavab: Xeyr. PM891-in fərqli pin təyinatı və fiziki ölçüləri olan xüsusi TP891 bazis lövhəsinə ehtiyacı var.

Sual: Ən böyük üstünlüyü nədir? PM891K01 3BSE053241R1 ?
A: Onun əsas üstünlükləri 256 MB-lıq böyük yaddaşı və batareyasız proqram və məlumat ehtiyatı nüsxəsi almaq imkanı ilə AC 800M seriyasında unikal olmasıdır.

S: Neçə giriş/çıxış (I/O) siqnalı dəstəkləyir? PM891K01 3BSE053241R1 ?
A: Böyük yaddaş sayəsində o, asanlıqla 5000-dən çox giriş/çıxış nöqtəsini dəstəkləyə bilir; konkret yuxarı hədd isə rabitə tarama dövrü tələblərindən asılıdır.

S: İdarəetmə modulunun status işıqları və ekranındakı məlumatlar PM891K01 3BSE053241R1 fərdiləşdirilə bilərmi?
A: Ekran əsasən öncədən təyin edilmiş sistem diaqnostika məlumatlarını (məsələn, IP ünvanı, firmware versiyası və iş rejimi) göstərir və HMI kimi fərdiləşdirilə bilməz.

S: Dəyişdirilərkən hansı ehtiyat tədbirləri görüləməlidir? PM891K01 3BSE053241R1 ?
A: Yeni modulun firmware-inin idarəetmə stansiyasının mövcud proqram təminatı mühitinə uyğun olduğunu təmin edin, çünki PM891 adətən ABB sistemi mühitinin daha yüksək versiyasını tələb edir.
