Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
PE1364B |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
PE1364B |
|
TYP |
Protokollomvandlare |
|
Dimensioner |
19 × 13,6 × 2,8 cm |
|
Vikt |
0.24 kg |
|
Strömförsörjningsaggregat |
24 V likström (12–30 V likström) |
|
Strömförbrukning |
170 mA vid 24 V likström |
|
Krävd monteringsdjup |
50 mm |
|
Monteringsskruvar |
4 × M5 |
|
Monteringshålsposition |
176 × 160 mm (b × h) |
|
Kapslingsklass |
IP00 |
|
Driftstemperatur |
5 °C till +40 °C |
|
Lagringstemperatur |
-40°C till +70°C |
|
Kommunikationsgränssnitt |
ABB AC80 / AC800 / AC4xx; Modbus TCP |
|
Fiberoptisk typ |
POF 1,0 mm eller HCS 200 µm |
|
Optisk överföringshastighet |
4 Mbit/s |
|
Maximal fiberlängd |
200 m (HCS 200 µm) eller 15 m (1,0 mm POF) |
|
Ethernet-gränssnitt |
RJ45 (Modbus TCP via AnyBus S-kort) |
Beskrivning

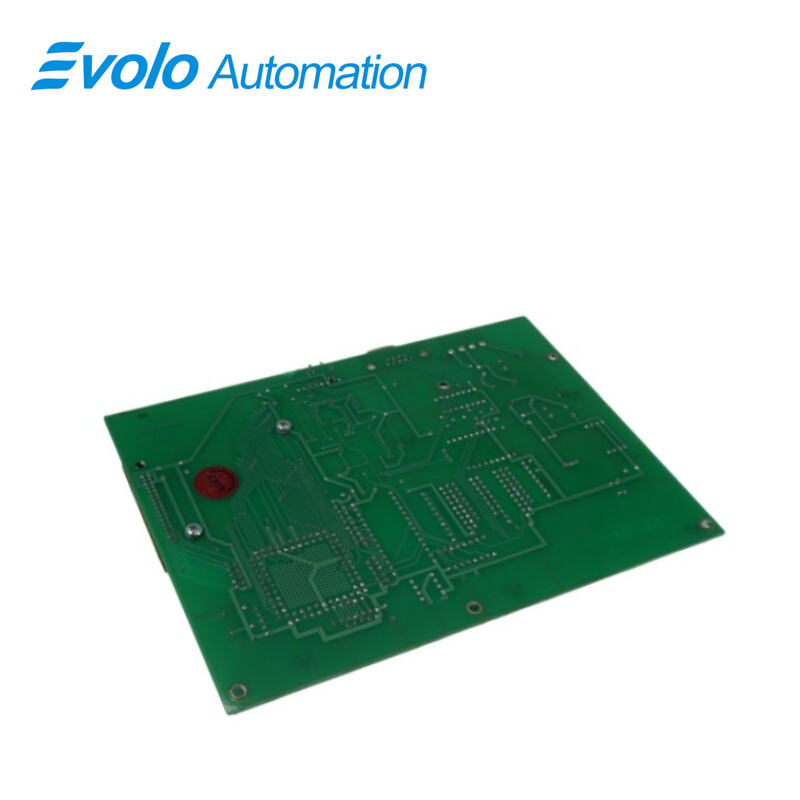

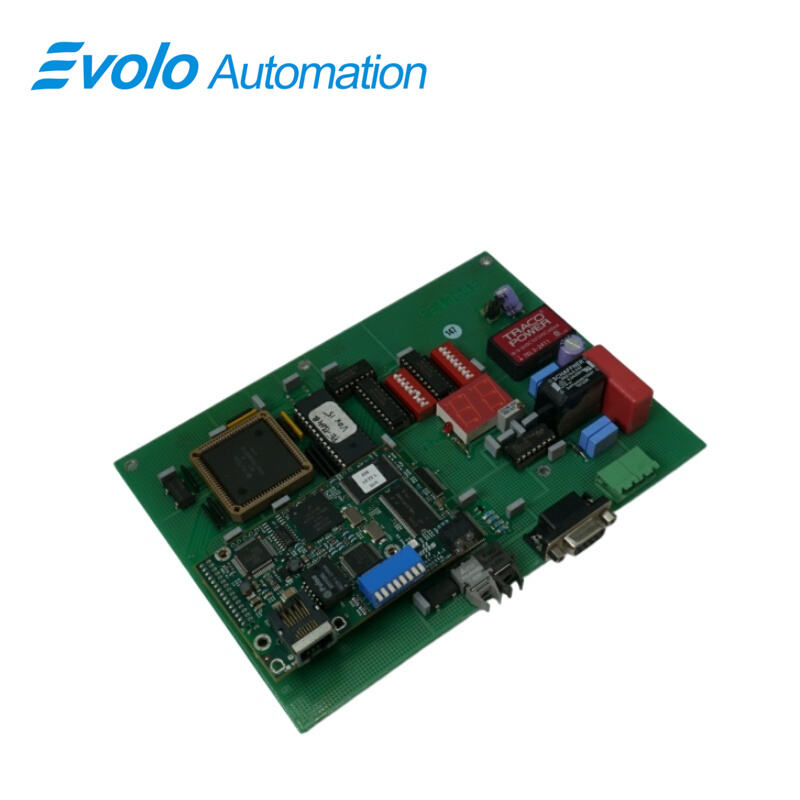

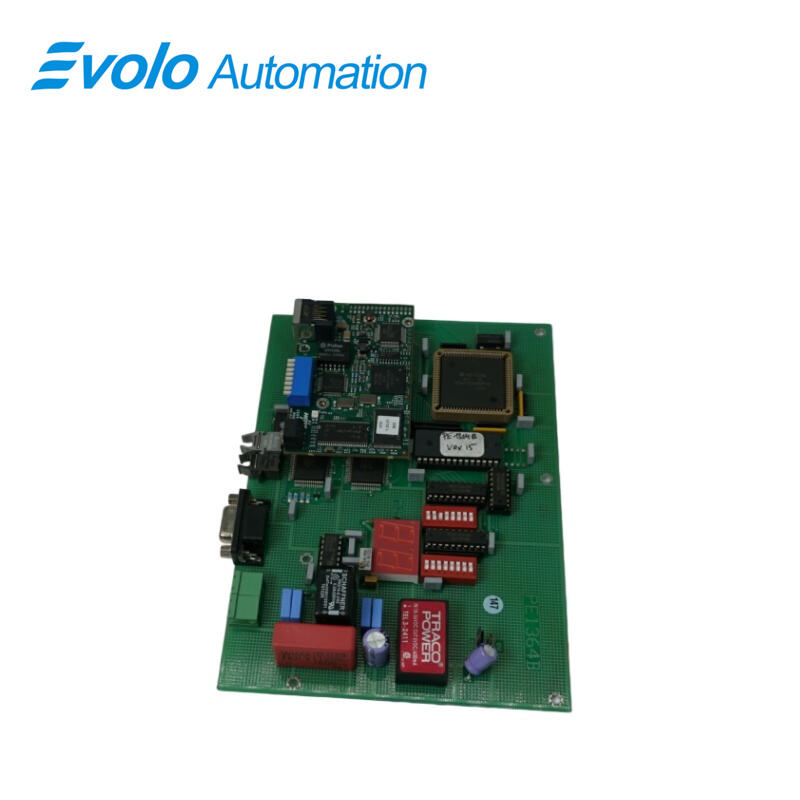

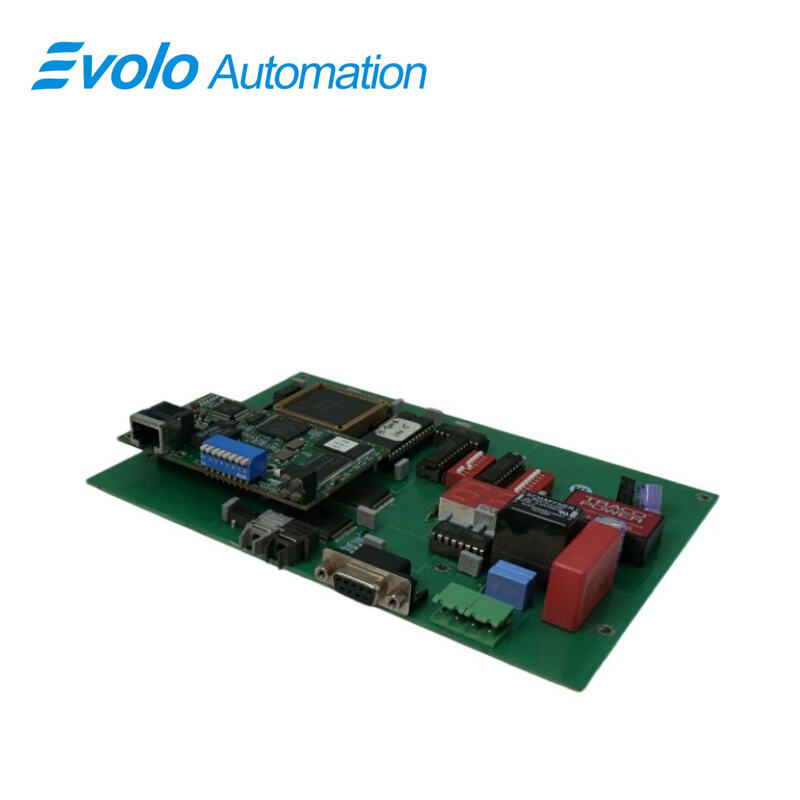

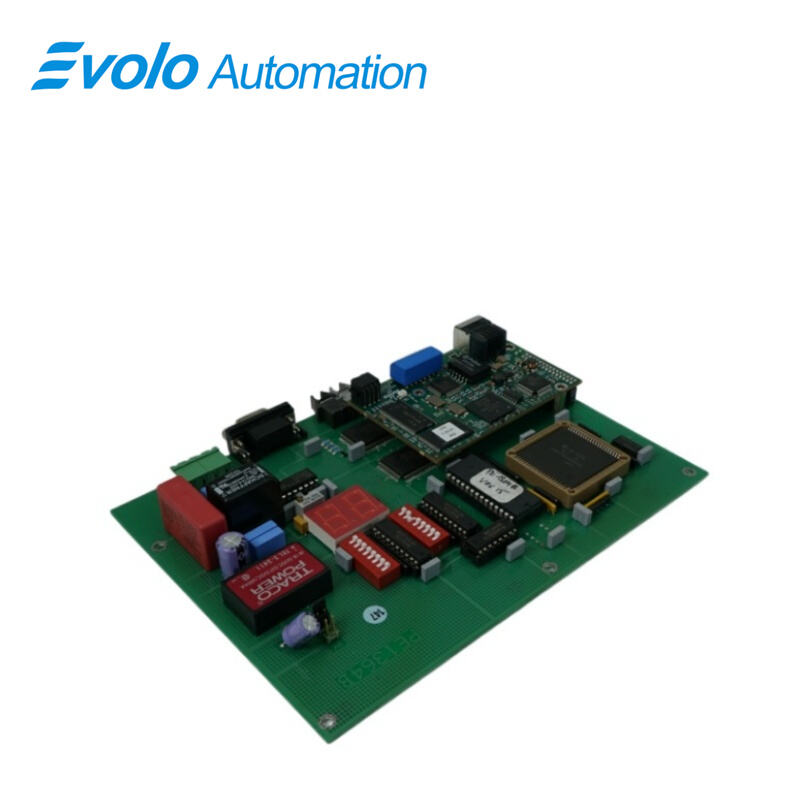

PE1364B är en protokollomvandlare som är utformad för att läsa dataströmmen på DDCS-kommunikation och göra datan tillgänglig via Modbus TCP. Den kan även fungera som slavar 1–8 på Modulbus (DDCS). Detta möjliggör överföring av data från AC80/AC800 till Modbus TCP. Enheten är inbyggd i en metalllåda med anslutningsterminal för strömförsörjning. Anslutningstyp: 9-polig D-sub för serviceport RS232 (Modbus RTU 9600 baud). Modulbus (DDCS) använder fiberkabel för sändning och mottagning av data. Modbus TCP-anslutning sker via RJ45-ethernetanslutning.
Tillämpningar
Kraftverk: Överför driftdata från excitationssystem eller omvandlare till centrala styrsystem via Ethernet.
Stål- och järnsmältverk: Övervaka realtidskommunikationstrafik för stora valsverksdriftsystem.
Pappersbruk: Används för datautbyte och fjärrdiagnostik av pappersmaskinstyrningssystem.
Petrokemiska anläggningar: Använder fiberoptisk isolation för säker datatransmission i explosionsfarliga eller höginterferensmiljöer.
Marina framdrivningsanläggningar: Används för protokollomvandling i marina elektriska framdrivningssystem.
Konkurrensfördelar
Flervalsprotokollintegration: Gör det möjligt för AC80/AC800 att simulera upp till 8 Modbus-slavar, vilket kraftigt förbättrar systemkompatibiliteten.
Fiberoptisk isolation: Upnår perfekt elektrisk isolation via DDCS fiberoptisk kommunikation och anpassar sig till extremt hårda industriella brusmiljöer.
Industriell design: Robust metallhölje med extremt hög EMC-immunitet.
Vanliga frågor
Fråga: Vad är skillnaden mellan PE1364B och PE1364DM?
A: Det PE1364B är en omvandlare för Modbus TCP, medan PE1364DM är en omvandlare för Profibus DP.
Q: Vad är det maximala antalet DDCS-noder som PE1364B modul stödjer?
A: I standardkonfiguration stödjer PE1364B upp till 18 DDCS-noder och 8 datamängder.
Q: Är tjänstporten på modulen PE1364B endast avsedd för felsökning?
A: Den kan användas för tjänstkonfiguration och stödjer läsning av grundläggande statusinformation via Modbus RTU-protokollet, men den primära kommunikationen sker fortfarande via Ethernet-porten.
Q: Hur får jag IP-adressinformationen för PE1364B ?
A: IP-adressen ställs vanligtvis in initialt med hjälp av AnyBus:s dedicerade konfigurationsverktyg eller via tjänstporten, så att den ligger på samma nätverkssegment som fabrikens produktionsnätverk.
Q: Kan PE1364B kan installeras direkt i en miljö med stark elektromagnetisk störning?
A: Ja. Dess DDCS-terminal använder fiberoptisk kommunikation, vilket fysiskt gör den oåtkomlig för elektromagnetisk störning, vilket gör den lämplig för högspänningsfrekvensomvandling och kraftsystemkommunikation.
