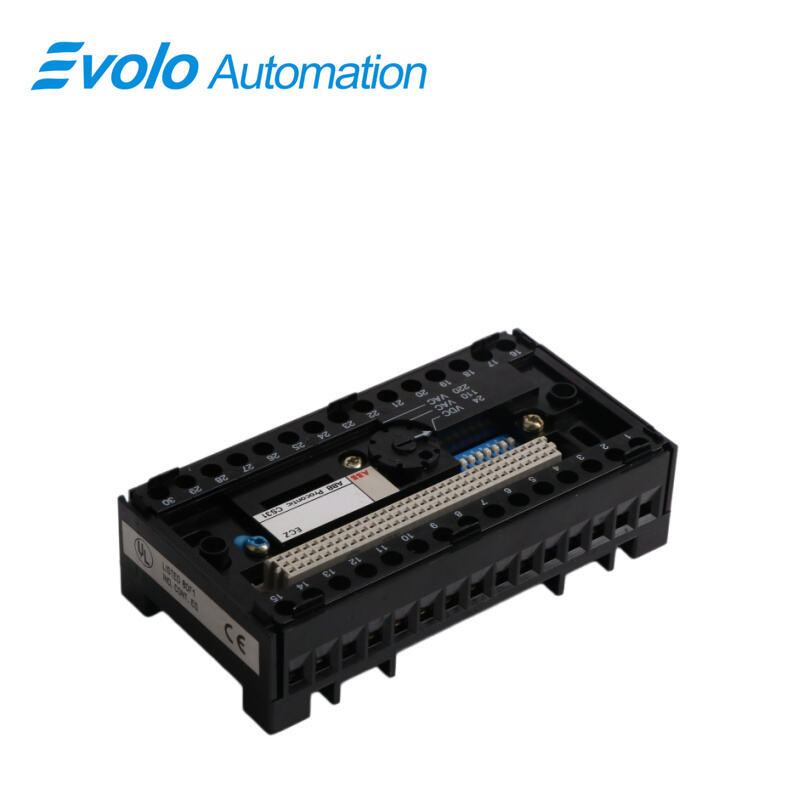

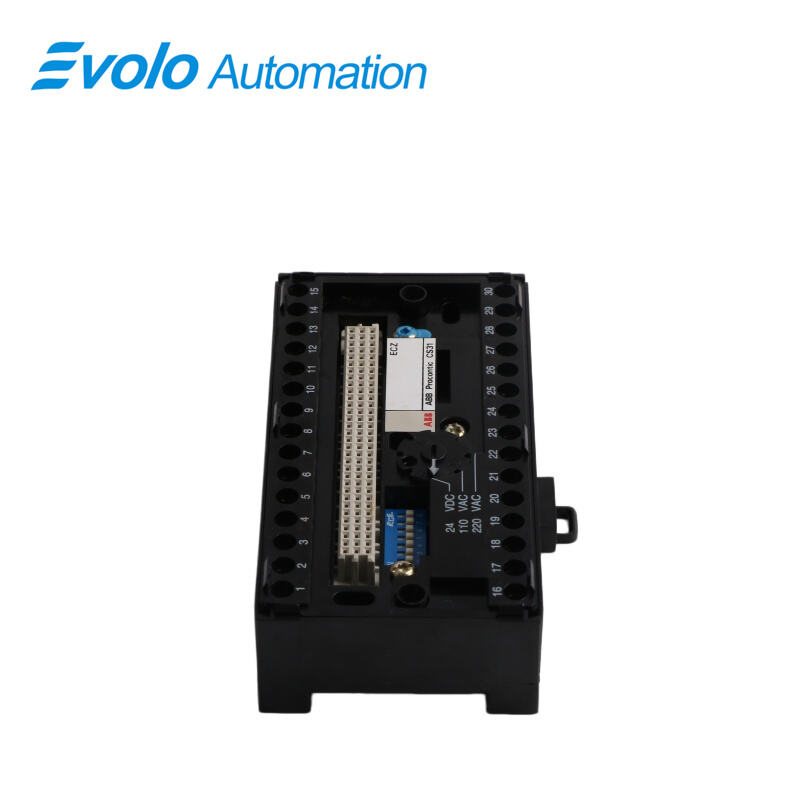

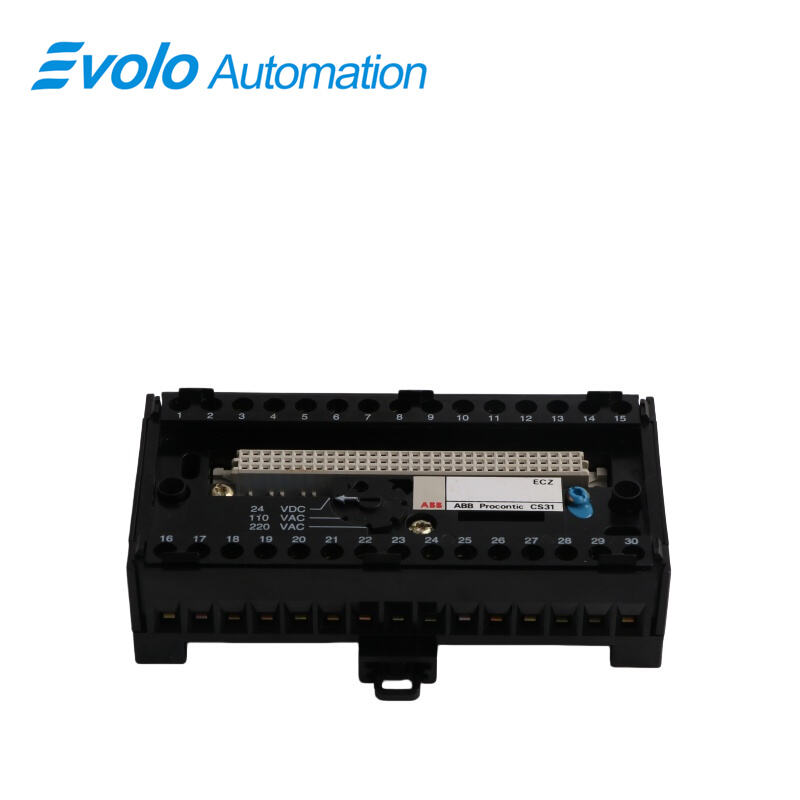

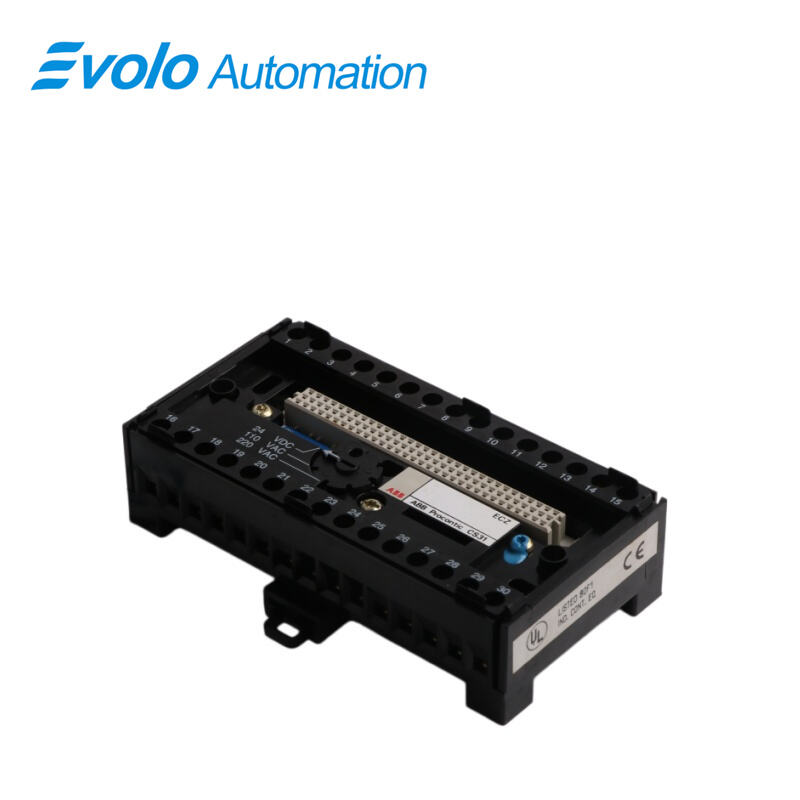

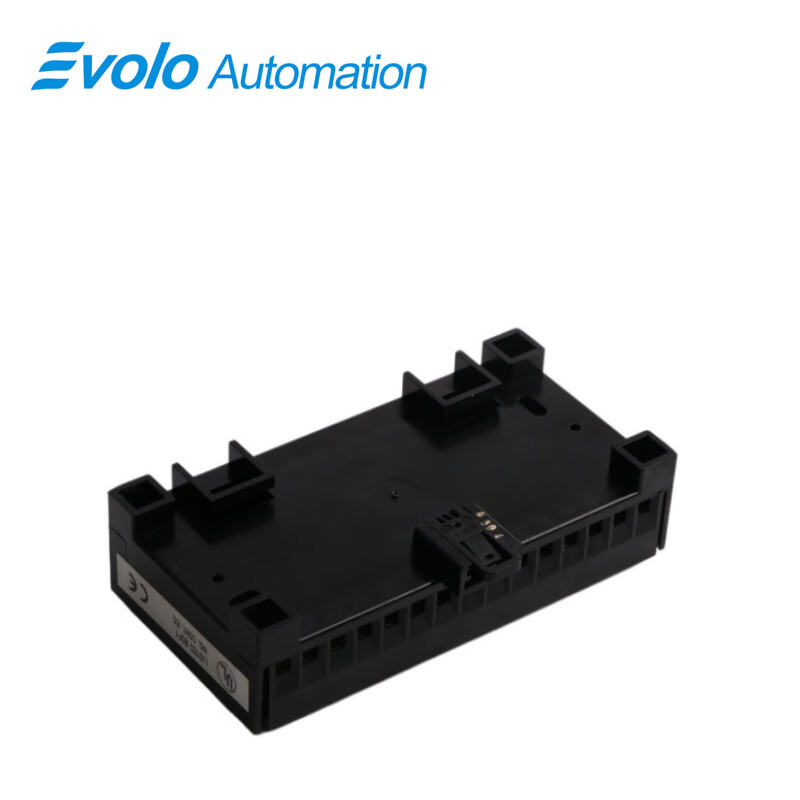

Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
CS31 ECZ FPR3700001R0001 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
CS31 ECZ FPR3700001R0001 |
|
TYP |
Systembussmodul |
|
Dimensioner |
12,2 × 7,5 × 3,2 cm |
|
Vikt |
0.18 KG |
|
Kabelkonstruktion |
2-kerntvinnad parledare med gemensam skärm |
|
Ledningsavsnitt |
≥ 0,22 mm² (24 AWG), rekommenderad 0,5 mm² (Ø 0,8 mm) |
|
Tvinningstakt |
> 10 varv per meter (symmetriskt) |
|
Kärnisolering |
Polyetylen (pe) |
|
Motstånd per kärna |
≤ 100 Ω/km |
|
Kännetecknande impedans |
Ca 120 Ω (100–150 Ω) |
|
Kapacitans mellan kärnor |
< 55 nF/km (högre värden minskar maximal busslängd) |
|
Avslutningsmotstånd |
120 Ω, ¼ W vid båda linjeändar |
|
Maximal busslängd |
500 m (PE-kabel), ca 250 m (PVC-kabel) |
|
Anmärkningar |
PE-isolerade kablar med minst 0,8 mm diameter rekommenderas; PVC-kablar kräver minskad busslängd och avslutningsmotstånd på ca 100 Ω |
Beskrivning
A CS31 ECZ FPR3700001R0001 systembussen innehåller alltid endast en busmaster (grundenhet eller kopplare) som styr alla åtgärder på bussen. Högst 31 slaves kan anslutas till bussen, t.ex. fjärrmoduler eller grundenheter i slavekonfiguration. Förutom de nedan angivna kablingsanvisningarna gäller även de kablings- och jordningsanvisningar som medföljer modulbeskrivningarna.
Tillämpningar
Stålsmältverk: Används för fjärrövervakning av långdistans transportbandssystem och kylvattencykelsystem.
Kolkraftverk: Distribuerade styrskåp som ansluter askborttagningssystem och vattenreningverk.
Avloppsreningsverk: Övervakning av höjdpumpstationer och flödesövervakningspunkter spridda över anläggningens område.
Pappersbruk: Centraliserad signalbehandling över olika delar av pappersmaskinens produktionslinje (tråddelen, pressdelen).
Livsmedelsförpackningsanläggningar: Används för datasynkronisering och instruktionsdistribution i automatiserade förpackningslinjer med flera stationer.
Underhållsrekommendationer
Skärmskontroll: Se till att bussens skärmlager är pålitligt jordat på huvudstationens sida för att förhindra uppkomst av statisk elektricitet.
Regelbunden åtdragning: Kontrollera RS-485-kommunikationsterminalerna vart sjätte månad. Industriella vibrationer kan lätt orsaka lösa kabelförbindelser, vilket leder till intermittenta signalavbrott.
Reservdelarsbedömning: Denna serie närmar sig slutet av sin livscykel. Det rekommenderas att behålla 1–2 provade reservdelar vid kritiska processpunkter för nödutbyte.
Vanliga frågor
Q: Vad är CS31 ECZ FPR3700001R0001 ?
A: Det är en systembussmodul.
F: Innehåller CS31 ECZ FPR3700001R0001 kräva en dedikerad drivrutin?
A: Nej. Det är en kommunikationskopplare på hårdvarunivå; den kan identifieras enkelt genom att ställa in rätt konfigurationstabell i huvud-PLC:n.
Q: Kräver kommunikationsledningen för CS31 ECZ FPR3700001R0001 avslutningsmotstånd?
A: Ja. Ett anpassat motstånd på 120 ohm måste anslutas både i början och i slutet av bussen.
Q: Kan CS31 ECZ FPR3700001R0001 ansluta till tredjeparts-Modbus-enheter?
A: Den kan inte anslutas direkt. CS31-protokollet är proprietärt; en dedikerad protokollomvandlare krävs för att ansluta Modbus-enheter.
Q: Varför lyser inte strömindikatorn för CS31 ECZ FPR3700001R0001 på, men datan uppdateras inte?
A: Detta beror troligen på omvänd busspolering (A/B-linjerna är ombytta) eller att adressen som angetts med DIP-omkopplaren överskrider det intervall som stöds av huvudstyrningen.
