Översikt
Härstammar från: |
USA |
Varumärke: |
Generella |
Modellnummer: |
COMMTEST 220 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Snabb detaljering
|
Sensoringångskanaler: |
2 samtidiga avsamplingar |
|
Kompatibla sensortyper: |
Accelerometer, hastighet, förskjutning och spänning |
|
AC-kopplat område: |
16 V topp-till-topp (±8 V sensorutgångssvängning, ±80 g) |
|
DC-kopplade områden: |
0 till 20 V, −10 till 10 V, −20 till 0 V |
|
Kopplingar: |
2 × LEMO för CH1 och CH2+, 1 × LEMO för varvtalsgivare/nyckelfasgivare |
|
Analog-till-digital-omvandling: |
24-bit ADC |
|
Sensorutföringsström: |
0 mA eller 2,2 mA konfigurerbar, max 24 V (2,2 mA driver IEPE/ICP-typens sensorer) |
|
Sensordetektering: |
Mäter förspännningsspänning; varnar vid kortslutning eller om sensorn inte är ansluten |
|
Valfri laservarvtalsmätare: |
Drivs av bärbar datainsamlare; utlöses av reflekterande tejp på avstånd 10 cm–2 m; hastighet 6–250 krpm |
|
Andra stödda sensortyper: |
Kontakt, TTL-puls, Keyphasor |
|
Strömförsörjning till sensor: |
5 V, 40 mA |
|
Ingående impedans och maxvärden: |
100 kΩ, ±28 V max |
|
Visningsområde för vågform: |
±20 V |
|
Tröskelområde: |
±20 V, noggrannhet ±0,4 V |
|
Automatisk tröskelmodus: |
Signal ≥ 3 V topp-till-topp, maskinhastighet ≥ 60 rpm (1 Hz), stabiliserar sig på < 15 s, hysteres 0,2 V konfigurerbar |
|
Hastighetsområde: |
Minst 3 rpm (0,05 Hz), högst 1 200 000 rpm (20 kHz) |
|
Signalpulsbredd: |
minst 10 µs, arbetscykel 2 % (automatisk tröskel) |
|
Exakthet: |
±(0,1 % + 1 cpm) upp till 5 kHz, ±0,3 % ovanför 5 kHz |
|
Dynamisk signalomfång: |
>95 dB typiskt vid upplösning på 400 linjer |
|
Harmonisk förvrängning: |
< –70 dB typiskt |
Beskrivning

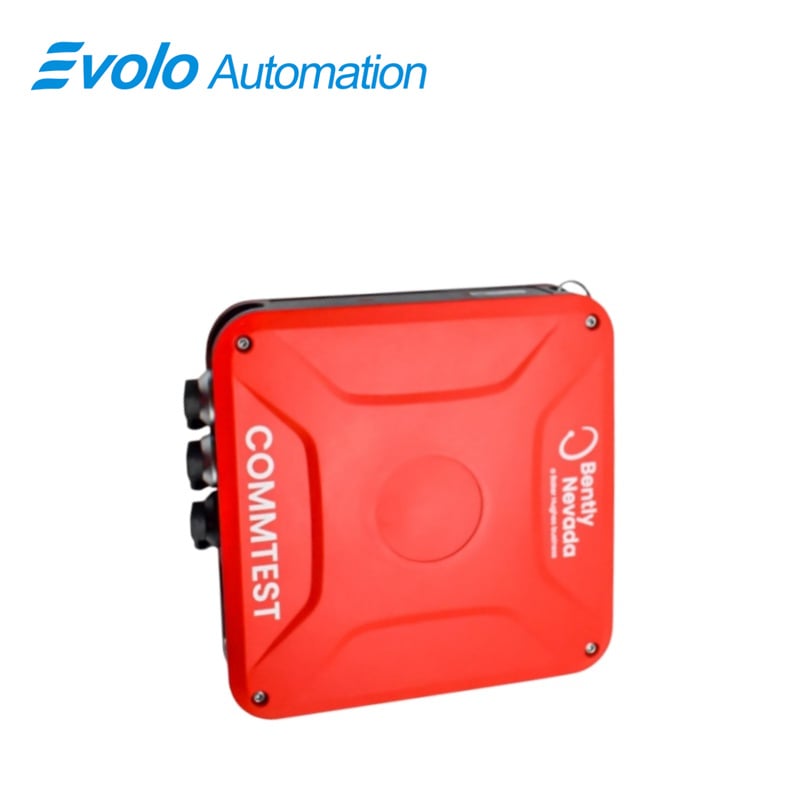

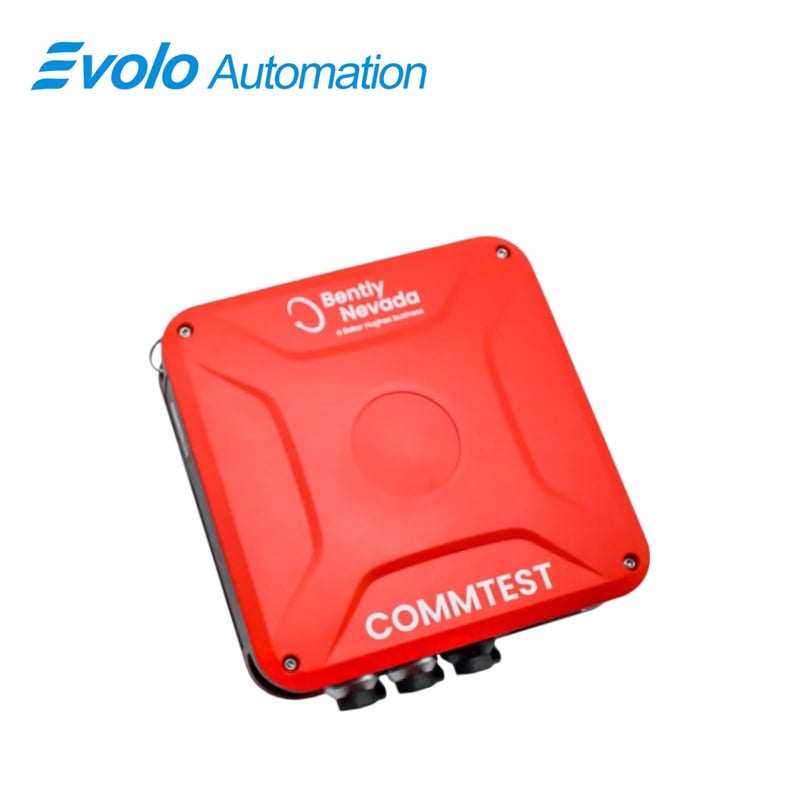

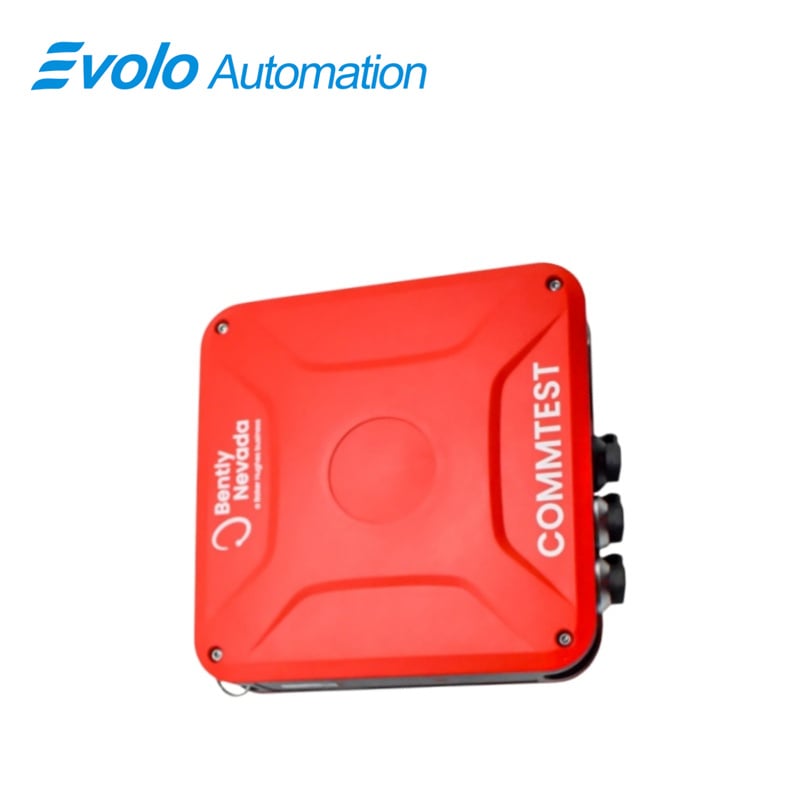

Bently Nevada™ Scout™COMMTEST220 och COMMTEST240 är bärbara dataanalyslösningar som är utformade för övervakning av maskiner i icke-explosiva miljöer. Dessa kompakta, robusta enheter registrerar vibrationer och laddar upp den insamlade datan för detaljerad analys i System 1. Detta är en tvådelad lösning. Datainsamlingsmodulen COMMTEST använder Bluetooth för att kommunicera med en trådlös industriell handhållen enhet som kör S1 Collector-appen. Vibrationsspårning visas och lagras på den handhållna enheten. Den handhållna enheten kör Android-operativsystemet eller Apple iOS, så du kan också använda den som vilken smartphone eller surfplatta som helst för att ta foton och videor, skicka SMS-meddelanden, kontrollera e-post, göra telefonsamtal, spåra din plats, skapa SOS-larm och köra andra företagsapplikationer.
Specifikationer
|
Enheter: |
g eller m/s², in/s eller mm/s, mil eller mm eller µm; toppvärde, topp-till-topp eller RMS |
|
Storlek & markörer: |
Totalt RMS, härlett toppvärde, härlett topp-till-topp, dubbla markörer, digitala avläsningar i diagrammet |
|
Grundnoggrannhet: |
AC-signal ±1 % av avläsningarna; DC-nivå ±1 % av full skala (~0,1 dB) |
|
Högfrekvensdämpning: |
≤0,1 dB >100 Hz till 10 kHz; ≤3 dB >10 kHz till 40 kHz |
|
AC-kopplingsdämpning: |
≤0,1 dB 10 Hz till <100 Hz; ≤3 dB 1 Hz till <10 Hz |
|
Integrationsdämpning: |
≤0,1 dB 10 Hz till <100 Hz; ≤1,5 dB 1 Hz till <10 Hz (enkel integration) |
|
Driftstemperatur: |
-20 till +60 °C (-4 °F till 140 °F) |
|
Omgivningstemperatur för laddning: |
0 °C till 25 °C (32 °F till 77 °F) |
|
Lagringstemperatur och luftfuktighet: |
-20 till +60 °C (-4 till 140 °F), 95 % RF; upp till 35 °C, 85 % RF om lagringen överstiger 1 månad |
|
Slagfasthet och täthet: |
MIL-STD-810F516.5-IV, 26 fall från 1,2 m på betong, IP65 |
Hårdvarufunktioner
Batteritiden på 10 timmar gör att datainsamlaren kan köras hela dagen.
Fem års garanti.
Slagfast, vattentät och dammtät (IP65), testad för fall.
Lätt att bära: lätt handhållen enhet, axelrem för datainsamlaren, fästen för sensorer.
Säkerhetsbrytbart utformade axelremar och sensorkablar.
Uppgraderbar industriell handdator med smartphonesystem.
Handhållen tryck-och-prata (PTT)-knapp är konfigurerad för att starta mätningar (där tillgängligt).
Upp till fyra kanaler med samtidiga inspelningar (inklusive under rutt).
COMMTEST240 stödjer triaxiala sensorer.
Upp till 12 800 linjer spektralupplösning,
80 kHz Fmax.
Stödjer accelerometer, hastighetssensorer, förflyttningsgivare och spänningsutgångssensorer av både AC- och DC-kopplingstyp.
Programvarufunktioner
Lösningsfri insamling av data både under och utanför rutt.
Ruttöversikt och enkel ruttnavigation.
Snabb sensornedbrytning och datainsamling.
Patenterad 6Pack-mättyp som sparar tid.
Synkron provtagning, toppdemodulering och stötförsök.
Koast-down-, kör-upp- och intervallinspelningsstöd.
Anpassad anteckning och numerisk datainmatning.
Rotorbalance, tvåplan, rapporter överförda till System 1.
Varningsmeddelanden om datakvalitet och lättförstålig larmannonsering.
Stöd för operatördrevet pålitlighet (ODR).
Fasmsuring mellan kanaler och rapporter.
FRF-mätning mellan kanaler och export av UFF.
