Oversigt
Oprindelsessted: |
USA |
Mærkenavn: |
GE |
Modelnummer: |
COMMTEST 220 |
Indpakning: |
Original ny, fabrikssigel |
Leveringstid: |
5-7 Dage |
Betalingsbetingelser: |
T/T |
Leveringsevne: |
På lager |
Hurtig detalje
|
Sensorindgangskanaler: |
2 samtidige prøvetagninger |
|
Kompatible sensortyper: |
Accelerometer, hastighed, forskydning og spænding |
|
AC-koblede område: |
16 V top-til-top (±8 V sensorudgangssving, ±80 g) |
|
DC-koblede områder: |
0 til 20 V, -10 til 10 V, -20 til 0 V |
|
Stikforbindelser: |
2 × LEMO for CH1 og CH2+, 1 × LEMO for turtæller/nøglefas |
|
Analog-til-digital-konvertering: |
24-bit ADC |
|
Sensorpådrivningsstrøm: |
0 mA eller 2,2 mA konfigurerbar, maks. 24 V (2,2 mA driver IEPE/ICP-type sensorer) |
|
Sensordetektering: |
Måler forspændingsspænding; advarer ved kortslutning eller manglende tilslutning |
|
Valgfri laser-tachometer: |
Drives af bærbar dataopsamlingsenhed; udløses ved reflekterende tape i afstanden 10 cm–2 m; hastighed 6–250 krpm |
|
Andre understøttede sensortyper: |
Kontakt, TTL-puls, Keyphasor |
|
Forsyningsspænding til sensor: |
5 V, 40 mA |
|
Indgangsimpedans og maksimalværdier: |
100 kΩ, maks. ±28 V |
|
Visningsområde for bølgeform: |
±20 V |
|
Tærskelområde: |
±20 V, nøjagtighed ±0,4 V |
|
Automatisk tærskeltilstand: |
Signal ≥ 3 V spids-til-spids, maskinens omdrejningshastighed ≥ 60 omdr./min. (1 Hz), stabiliserer på under 15 s, hysteresis 0,2 V konfigurerbar |
|
Hastighedsområde: |
Minimum 3 omdr./min (0,05 Hz), maksimum 1.200.000 omdr./min (20 kHz) |
|
Signalpulsbredde: |
minimum 10 µs, 2 % duty cycle (automatisk tærskel) |
|
Nøjagtighed: |
±(0,1 % + 1 omdr./min) op til 5 kHz, ±0,3 % over 5 kHz |
|
Dynamisk signalområde: |
>95 dB typisk ved 400-linjers opløsning |
|
Harmonisk forvrængning: |
< –70 dB typisk |
Beskrivelse

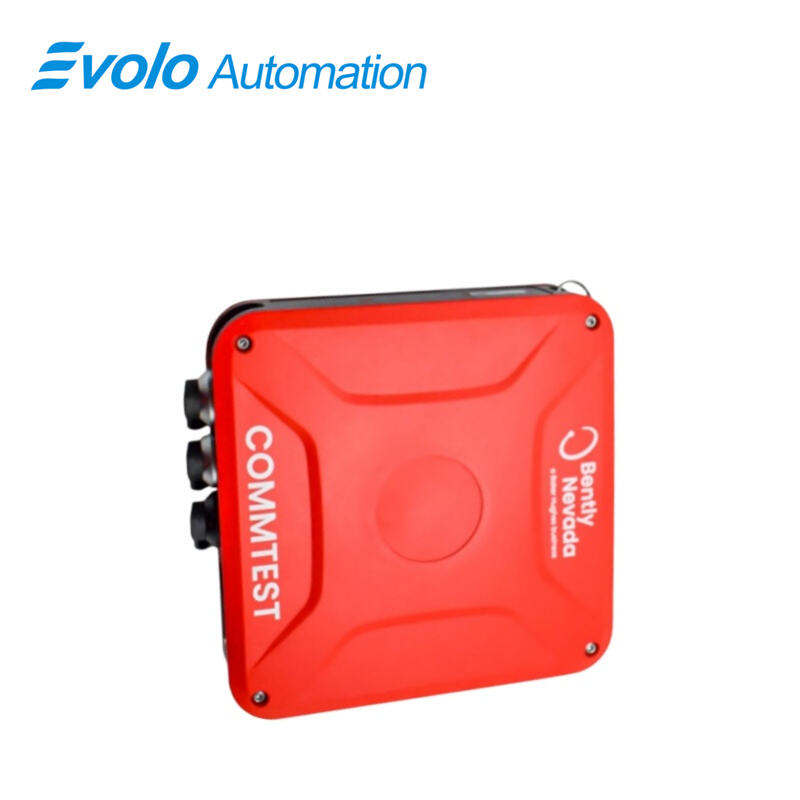

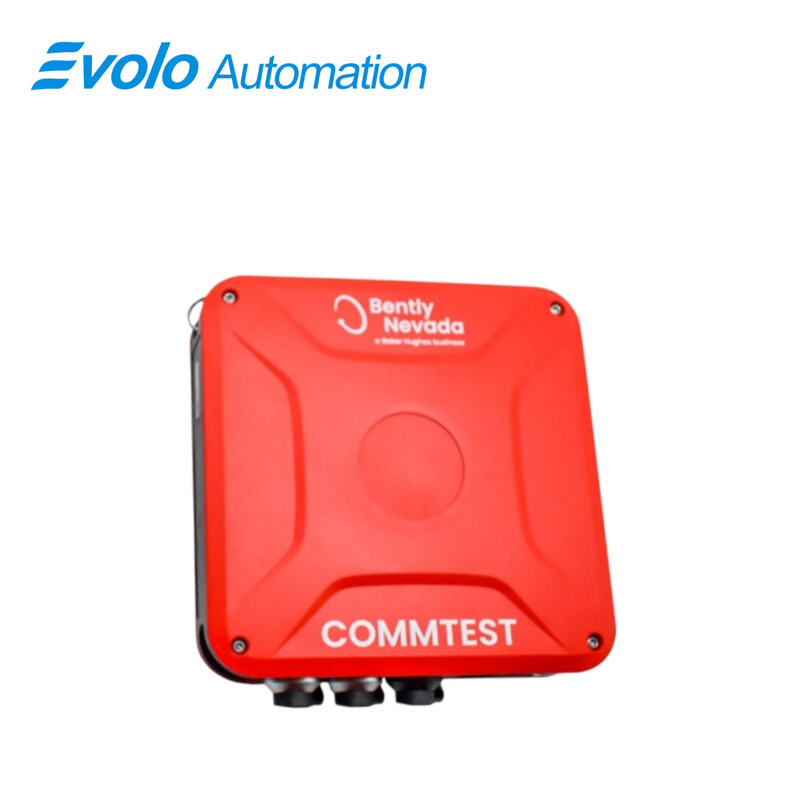

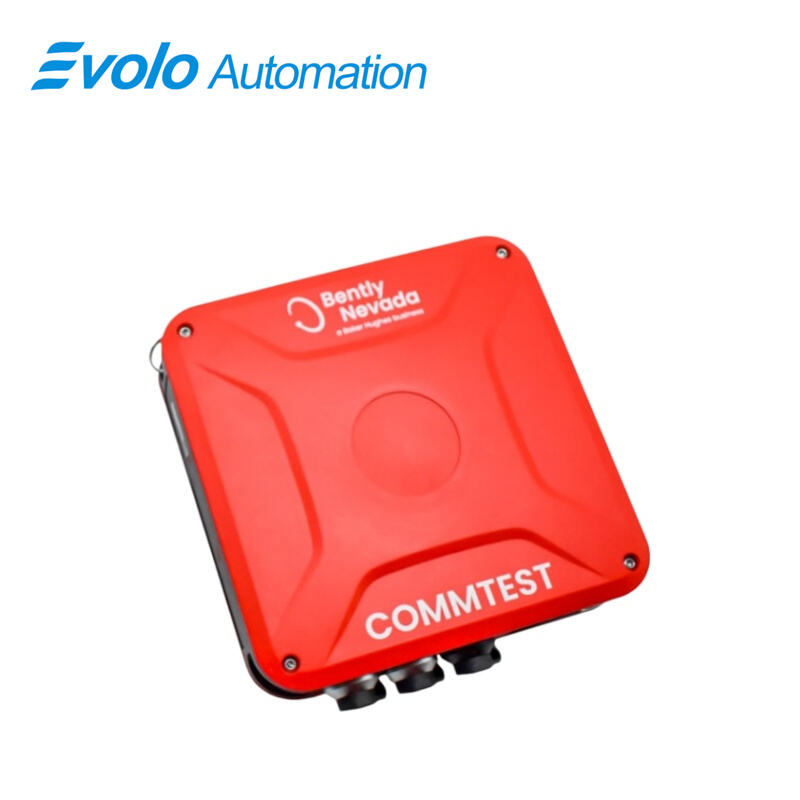

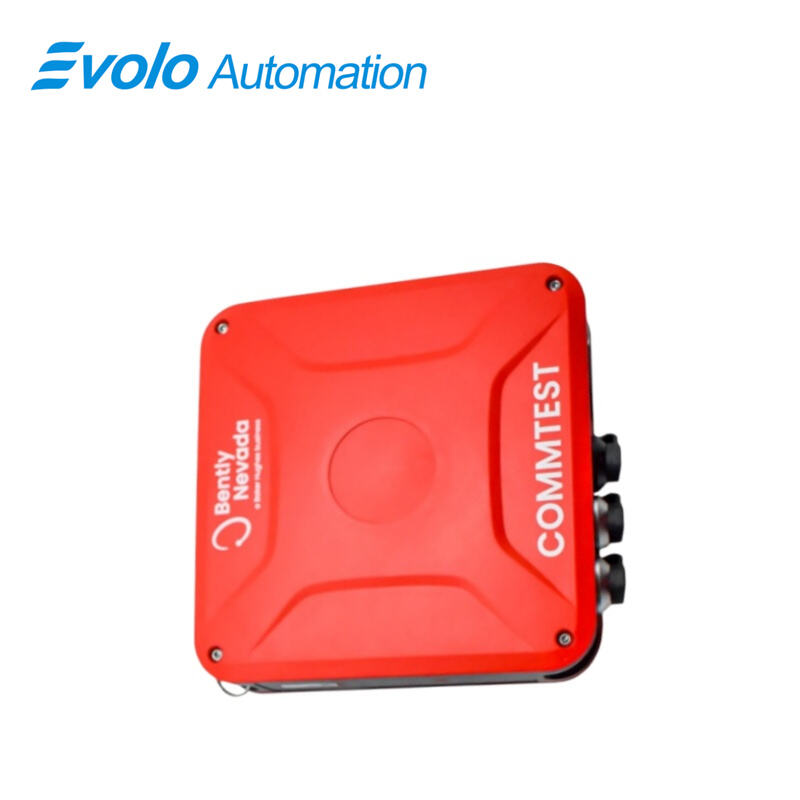

Bently Nevada™ Scout™COMMTEST220 og COMMTEST240 er bærbare dataanalyse-løsninger, der er designet til at overvåge maskineri i ikke-eksplosive miljøer. Disse kompakte, robuste enheder optager vibrationer og uploader de indsamlede data til detaljeret analyse i System 1. Dette er en to-dels-løsning. COMMTEST-dataopsamlingsmodulet bruger Bluetooth til at kommunikere med en trådløs, industrielt brugt håndholdt enhed, der kører S1 Collector-appen. Vibrationsoptagelser vises og gemmes på den håndholdte enhed. Den håndholdte enhed kører Android-operativsystemet eller Apple iOS, så du også kan bruge den som enhver smartphone eller tablet til at tage billeder og videoer, sende tekstbeskeder, tjekke e-mail, foretage telefonopkald, spore din placering, oprette SOS-alarme og køre andre virksomhedsapps.
Specifikationer
|
Enheder: |
g eller m/s², in/s eller mm/s, mil eller mm eller µm; topværdi, top-til-top eller RMS |
|
Størrelse og markører: |
Samlet RMS, afledt topværdi, afledt top-til-top, dobbelt markør, digitale aflæsninger på diagram |
|
Grundlæggende nøjagtighed: |
AC-signal ±1 % af aflæsningerne; DC-niveau ±1 % af fuld skala (~0,1 dB) |
|
Højfrekvensdæmpning: |
≤0,1 dB ved 100 Hz til 10 kHz; ≤3 dB ved 10 kHz til 40 kHz |
|
AC-koblingsdæmpning: |
≤0,1 dB ved 10 Hz til <100 Hz; ≤3 dB ved 1 Hz til <10 Hz |
|
Integrationsdæmpning: |
≤0,1 dB ved 10 Hz til <100 Hz; ≤1,5 dB ved 1 Hz til <10 Hz (enkelt integration) |
|
Driftstemperatur: |
-20 til +60 °C (-4 °F til 140 °F) |
|
Omgivelsestemperatur ved opladning: |
0 °C til 25 °C (32 °F til 77 °F) |
|
Opbevaringstemperatur og fugtighed: |
-20 til +60 °C (-4 °F til 140 °F), 95 % RF; op til 35 °C, 85 % RF ved opbevaring i mere end 1 måned |
|
Modstandsdygtighed mod fald og tæthed: |
MIL-STD-810F516.5-IV, 26 fald fra 1,2 m på beton, IP65 |
Hardwarekarakteristika
Batterilevetid på 10 timer giver dataindsamlingsenheden mulighed for at køre hele dagen.
Fem års garanti.
Modstandsdygtig, vand- og støvbestandig (IP65), testet for fald.
Let at bære: let håndholdt enhed, skulderrem til dataindsamlingsenheden, fastgøringsmidler til sensorer.
Sikkerhedsafbrydere på både skulderremmen og sensorkablerne.
Opgraderbar industrielt håndholdt smartphone.
Håndholdt Push-to-Talk (PTT)-knap er konfigureret til at starte målinger (hvor tilgængeligt).
Op til fire kanaler med simultan optagelse (herunder under ruteoptagelse).
COMMTEST240 understøtter triaksiale sensorer.
Op til 12.800 linjer spektral opløsning,
80 kHz Fmax.
Understøtter accelerometer-, hastigheds-, forskydnings- og spændingsudgangssensorer med både AC- og DC-kobling.
Softwarefunktioner
Nahtløs indsamling af data både under og uden for rute.
Oversigt over rute og nem rutenavigation.
Hurtig sensorindstilling og dataindsamling.
Patenteret 6Pack-målingstype, der sparer tid.
Synkron sampling, topdemodulering og bump-test.
Coast-down-, run-up- og intervaloptagelsesunderstøttelse.
Brugerdefineret note- og numerisk dataindtastning.
Rotorbalance, toplan, rapporter overført til System 1.
Advarsler om datakvalitet og letforståelig alarmannoncering.
Understøtter operatordrevet pålidelighed (ODR).
Fasemåling og rapporter på tværs af kanaler.
FRF-måling og eksport til UFF-format på tværs af kanaler.
