Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
CI853K01 3BSE018103R1 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Produktdetaljer |
|
Modell |
CI853K01 3BSE018103R1 |
|
Enhets typ |
Dubbel RS232-C-gränssnitt |
|
Nätets mått |
18,6 × 6,5 × 13 cm |
|
Nettovikt |
0,44 kg |
|
Komponenter |
CI853-kommunikationsgränssnitt; TP853-basplatta |
|
ROHS-kompatibilitet |
I enlighet med EU-direktiv 2011/65/EU |
|
WEEE-kategori |
5. Små apparater (ingen yttre dimension större än 50 cm) |
|
Antal batterier |
0 |
|
Antal Kanaler |
2 |
|
Förarsnitt |
75–19 200 bit/s |
|
Max antal enheter på CEX-buss |
12 |
|
Anslutningsdel |
RJ-45-kontakt (8-polig) |
|
24 V förbrukning (typ.) |
100 mA |
|
Driftstemperatur |
+5 till +55 °C (+41 till +131 °F) |
|
Lagringstemperatur |
-40 till +70 °C (-40 till +158 °F) |
|
Skyddsklass |
IP20 enligt EN60529, IEC 529 |
|
Förteckning |
COMLI och MODBUS RTU |
Beskrivning

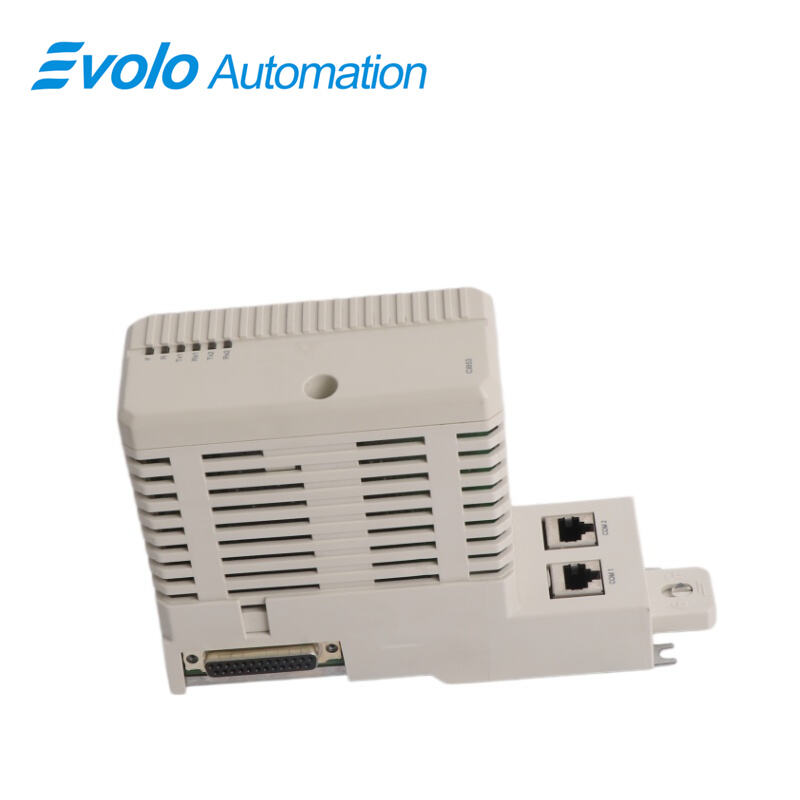

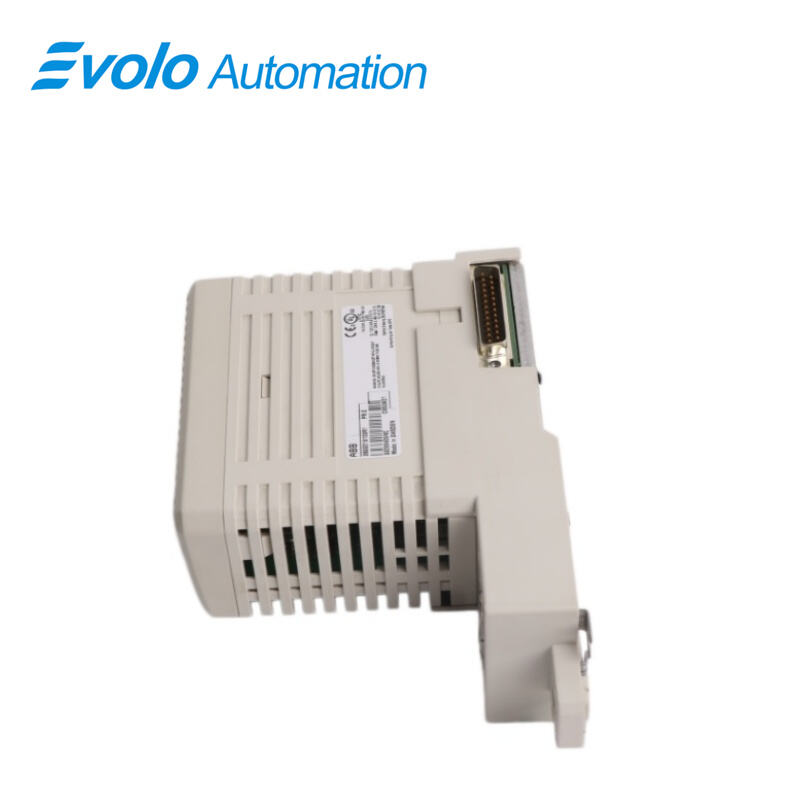

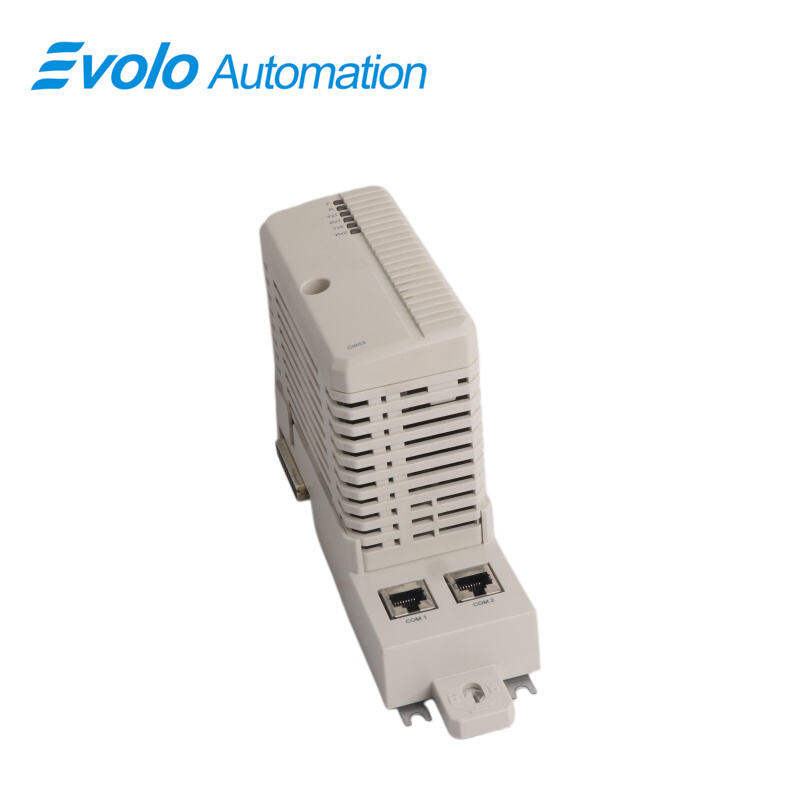

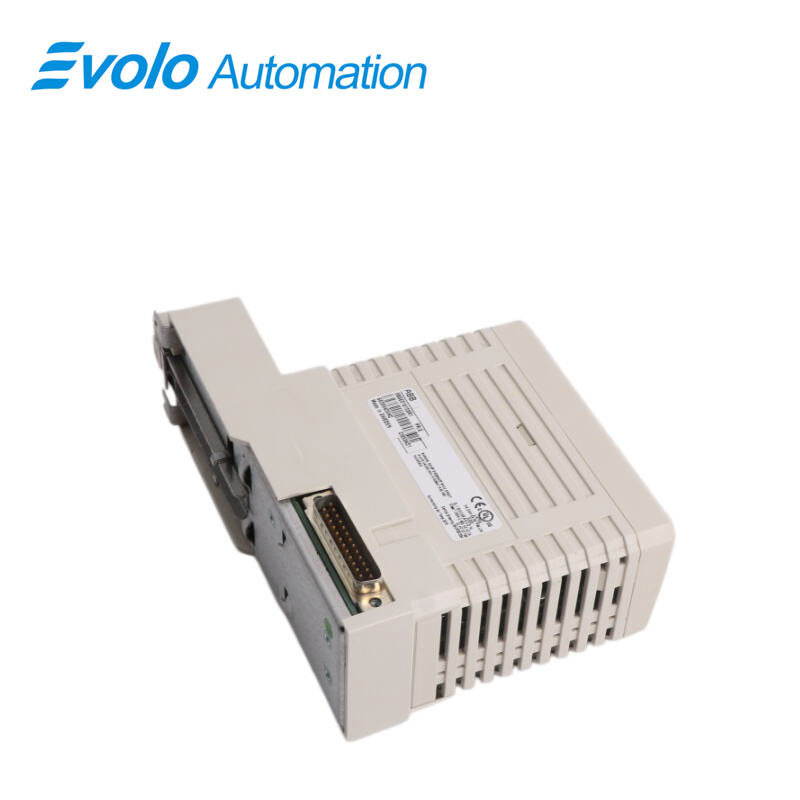

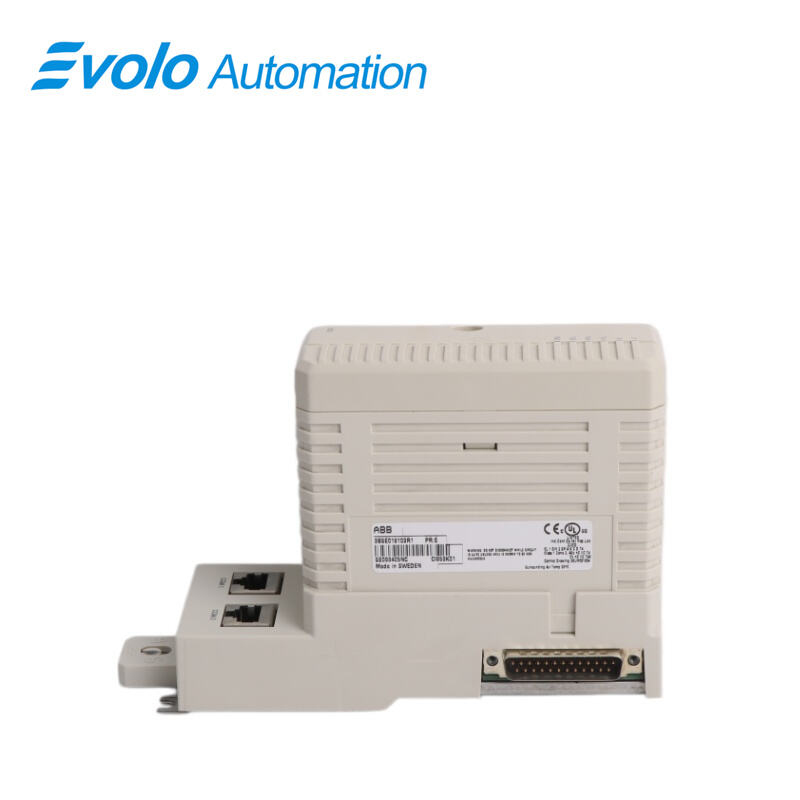

ABB CI853K01 3BSE018103R1 är en pålitlig kommunikationslösning inom industriell automatisering. Denna dubbla RS232-C-gränssnitts-kommunikationsmodul är utformad för krävande industriella miljöer, och dess stabila datatransmissionsfunktioner samt effektiva dubbelkanalskommunikationsarkitektur gör den till en oumbärlig kärnkomponent i olika styrsystem. Modulen följer industriella skyddsnivåer, vilket säkerställer kontinuerlig och fullständig datatransmission även i miljöer med hög temperatur, elektromagnetisk störning och vibration.
Tillämpningar
Konkurrensfördelar
Stöd för flera protokoll: En enda hårdvarukomponent kan flexibelt konfigureras med flera industriella serienportsprotokoll.
Dubbelkanalsdesign: En enda modul tillhandahåller två oberoende fysiska gränssnitt, vilket sparar utrymme i rack.
Hög kompatibilitet: Fullständigt kompatibel med alla AC 800M-seriens CPU:er (t.ex. PM861/PM864/PM866).
Vanliga frågor
F: Innehåller CI853K01 3BSE018103R1 innehåller kitet en dockningsstation?
A: Ja. Suffixet "K01" indikerar ett kit, som vanligtvis inkluderar modulen CI853K01 3BSE018103R1 och dockningsstationen TP853.
Q: Kan en port på CI853K01 3BSE018103R1 ansluta flera Modbus-enheter?
A: Nej. RS-232 är ett punkt-till-punkt-protokoll, som vanligtvis ansluter en port till en enhet. För flera enheter rekommenderas en RS-485-omvandlare.
Q: Vad är den maximala kommunikationsdistansen för CI853K01 3BSE018103R1 ?
A: Standard RS-232-överföring rekommenderas inom 15 meter. Utöver detta krävs en repeater eller fiberanslutning.
F: Innehåller CI853K01 3BSE018103R1 stödjer att lägga till den medan styrenheten är igång?
A: Ja. CI853K01 3BSE018103R1 stödjer varm utbytbarhet, men nedladdning av kommunikationsuppgifter kräver vanligtvis en omstart av styrenheten för att träda i kraft.
Q: Hur kan jag avgöra om CI853K01 3BSE018103R1 modulen är skadad?
A: Använd en serieport-felsökningshjälpmedel för att utföra en "loopback-test" (kortslutningskontakterna 2 och 3) och observera om TX/RX-lamporna blinkar synkront.
