424K1105 Synkroniseringskontrollrelä, Kina 424K1105 Synkroniseringskontrollrelä-tillverkare, leverantörer, fabrik

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	424K1105
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Delnummer	424K1105
Modultyp	Synkroniseringskontrollrelä
Nominell spänning	25 V
Funktion	Synkroniseringskontroll med alternativ för avstängd buss och avstängd ledning
Maximalt kontinuerligt märkvärde	140 V växelspänning, 50/60 Hz
Utgångskontakter	2 stycken form C
Tidsfördröjning	1–15 s (inställbar)
Börda	2 VA, effektfaktor 1,0
Utgångskontaktklassning	125 VDC: 30 A vid slutförande, 5 A kontinuerligt, 1 A vid öppning (resistivt), 0,3 A vid öppning (induktivt)
Justering av vektor-differensspänning	0–80 V
Fördröjning vid utlösning	0,1–1,5 s (justerbar)
Fördröjning vid avbrytning	1 cykel
Driftstemperatur	−20 °C till +70 °C
Seismisk kapacitet	>6 g ZPA, tvåaxlig multifrekvent vibration (ANSI/IEEE C37.98)
Transientimmunitet	>2500 V, 1 MHz-pulser med upprepning vid 400 Hz (ANSI C37.90.1)
Dielektrisk styrka	2000 V växelspänning effektivvärde, 60 sekunder (alla kretsar mot jord)
Spänningslös buss / spänningslös ledning	0–120 V justerbar (fabriksinställd på 30 V för typ 25 V)

Beskrivning

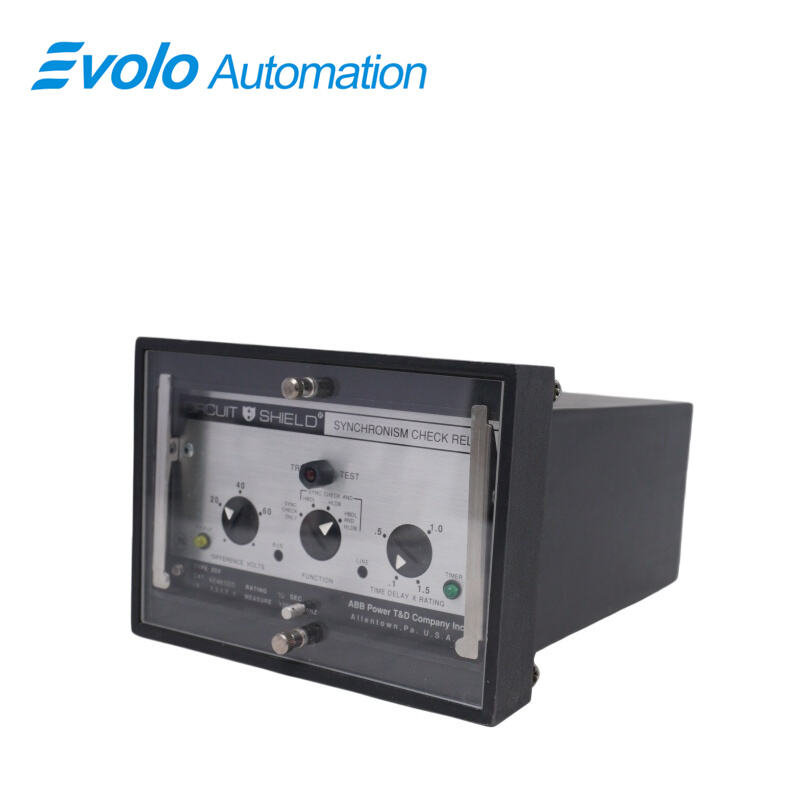

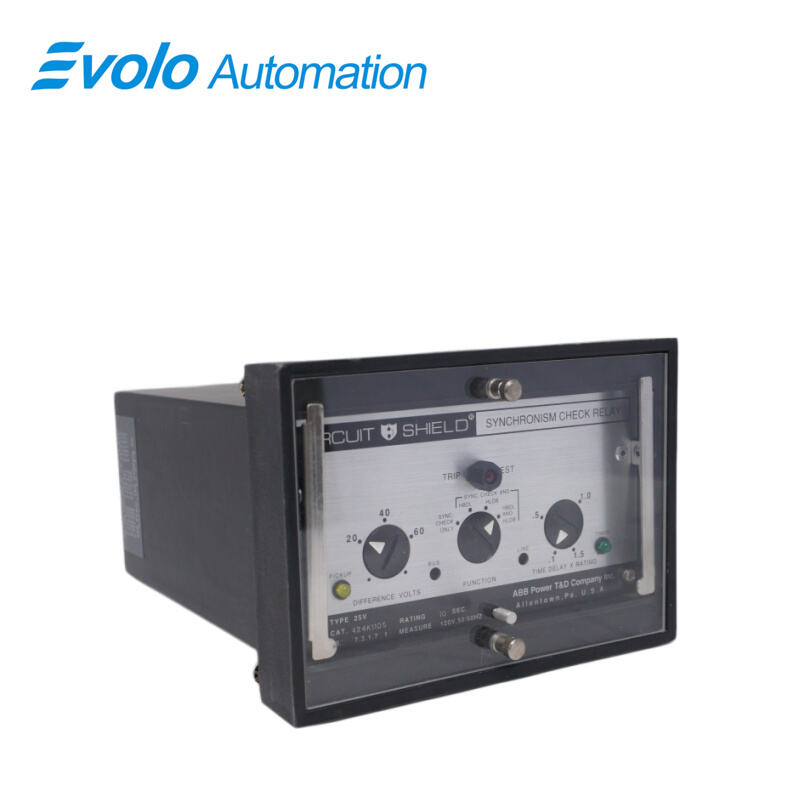

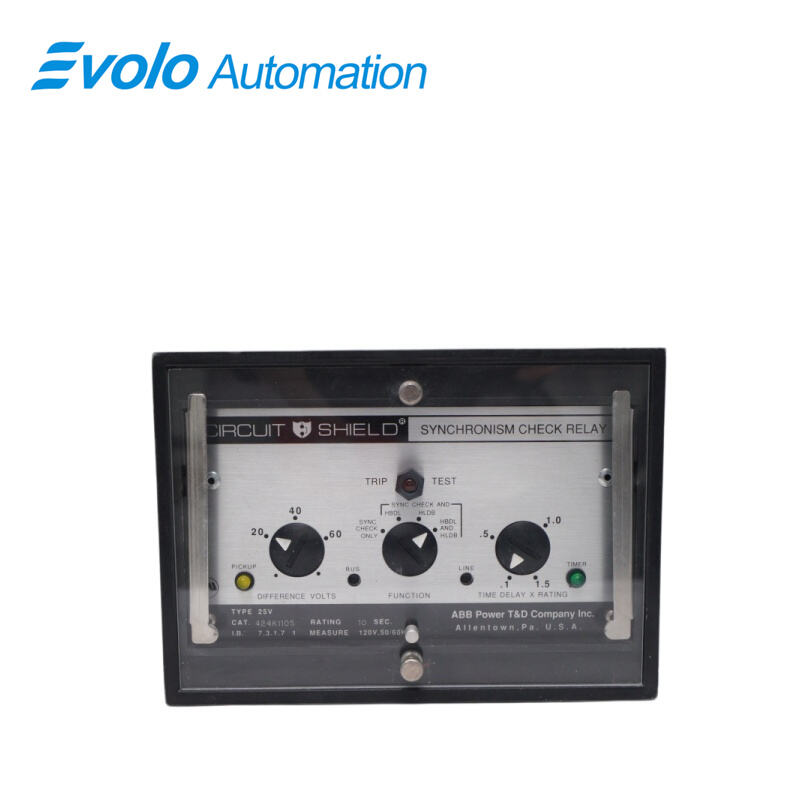

424K1105 reläet används för att verifiera att spänningarna på båda sidor av en kontaktor är synkroniserade och står i rätt fas- och storleksförhållande för att tillåta automatisk slutföring. 424K1105 Typ 25V ger samma funktioner, men inkluderar även alternativ för att tillåta slutföring även när antingen ledningen eller bussen är spänningslös. En omkopplare finns på reläets framsida för att enkelt välja det alternativ som bäst passar systemets driftförhållanden. De tillgängliga alternativen är: endast synkronkontroll; hög buss–spänningslös ledning; hög ledning–spänningslös buss; hög buss–spänningslös ledning eller hög ledning–spänningslös buss. Funktionen för synkronkontroll är aktiv i alla lägen för funktionsomkopplaren. Båda typerna inkluderar precisionsmätning med halvledarkretsar samt tidsfördröjningskretsar med kalibrerade, justerbara kontroller.

Tillämpningar

Värmekraftverk: Används för säkerhetsverifiering vid generatorns anslutning till elnätet.

Egenproducerande kraftverk (stora pappersbruk, kemiska anläggningar): Säkerställer fasens samstämmighet mellan det interna elnätet och det externa huvudelnätet vid omkoppling.

Transformatorstationer: Ansvarar för stängningsstyrning i dubbla sammankopplade bussystem eller ringnät för eldistribution.

Vattenkraftverk: Samarbetar med hastighetsreglersystemet för automatiska nätanslutningsoperationer.

Konkurrensfördelar

Flexibla inställningar

Låg belastning

Kontinuerligt dimensionerade spolar

Seismisk kapacitet upp till 6 g ZPA

Inbyggd testfunktion

Utbyggbart utförande

2 års garantitid

UL-godkänd

Vanliga frågor

Q: Hur justerar jag fördröjningen för åtgärden på 424K1105 ?
A: Ställ in "Tillåten stängningsfönstertid" via justeringsknappen på modulens panel eller sida. Den är vanligtvis 0,1 s – 1 s.

Q: Kan jag stänga kretsen direkt utan att använda 424K1105 reläet?
A: Extremt farligt. Asynkron stängning kan orsaka att motorrotorn går sönder eller att en stor transformator exploderar.

Q: Kan ett vanligt spänningsrelä användas för att ersätta det defekta 424K1105 reläet?
A: Nej. Synkroniseringskontroller kräver jämförelse av både fasskillnad och frekvensskillnad; vanliga spänningsreläer saknar denna logik.

Q: Vad händer om PT-signalen är normal men 424K1105 reläet visar inte synkronisering?
A: Detta kan bero på åldring av den interna fasvinkeldetekteringskretsen. Det rekommenderas att kontakta en fackperson för vågformsjämförelsetestning.

Q: Varför lyser indikatorlampan för 424K1105 ständigt på men det finns ingen utsignalsignal?
A: Kontrollera säkringarna i utsignalkretsen eller kontrollera om det finns några olösta larm i interlock-logiken.
