424K1105 Sinxronlaşma Yoxlama Releysi, Çin 424K1105 Sinxronlaşma Yoxlama Releysi İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	424K1105
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Hissə Nömrəsi	424K1105
Modul Növü	Sinxronlaşma yoxlama releysi
Nominal Gərginlik	25 V
Funksiya	Ölü şin və ölü xətt variantları ilə sinxronlaşma yoxlaması
Maksimum davamlı nominal dəyər	140 V~ (dəyişən cərəyan), 50/60 Hz
Çıxış kontaktları	2 Form C
تاخیر	1–15 s (tənzimlənə bilər)
Əhəmiyyət	2 VA, 1,0 güc əmsalı
Çıxış Kontağı Reytinqi	125 VDC: 30 A qapanma, 5 A davamlı, 1 A açılma (rezistiv), 0,3 A açılma (induktiv)
Vektor Fərqi Gərginliyi Tənzimlənməsi	0–80 V
Aktivləşmə Zamanı Gecikməsi	0,1–1,5 s (tənzimlənə bilər)
Deaktivləşmə Zamanı	1 dövr
İşləm temperaturu	-20 °C-dən +70 °C-yə qədər
Zəlzələyə Davamlılıq	>6 g ZPA, iki oxlu çoxtezlikli titrəmə (ANSI/IEEE C37.98)
Keçici immunitet	>2500 V, 1 MHz tezlikdə, 400 Hz təkrarlanma tezliyi ilə impuls seriyaları (ANSI C37.90.1)
Diellektriq Qüvvəti	2000 Vac RMS, 60 saniyə (bütün dövrələr qrupa nisbətən)
Ölü şin / ölü xətt səviyyələri	0–120 V arasında ayarlanabilir (fabrikdə 25 V tipli üçün 30 V olaraq quraşdırılıb)

Təsvir

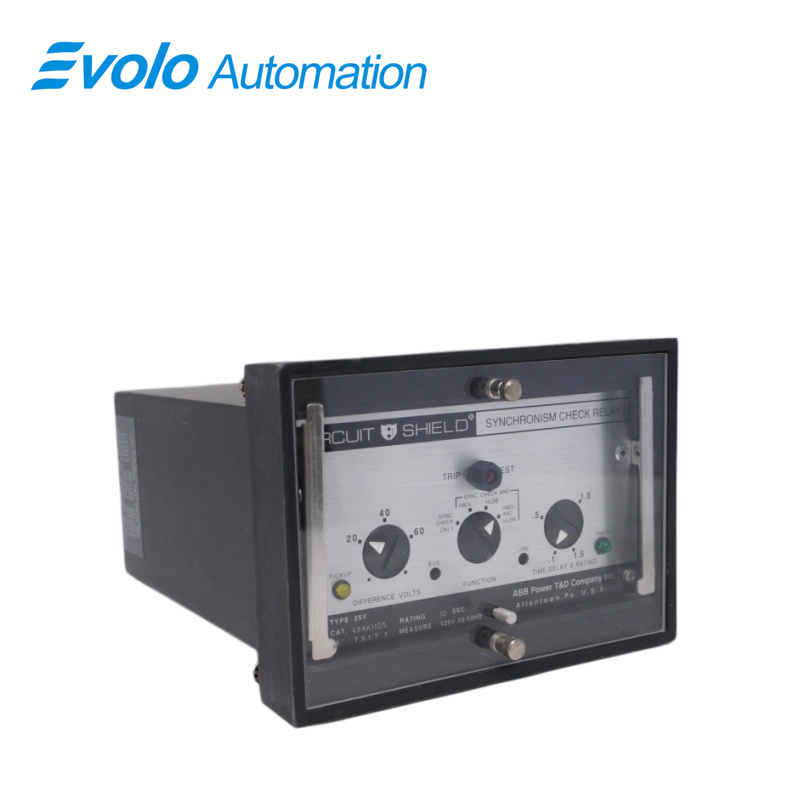

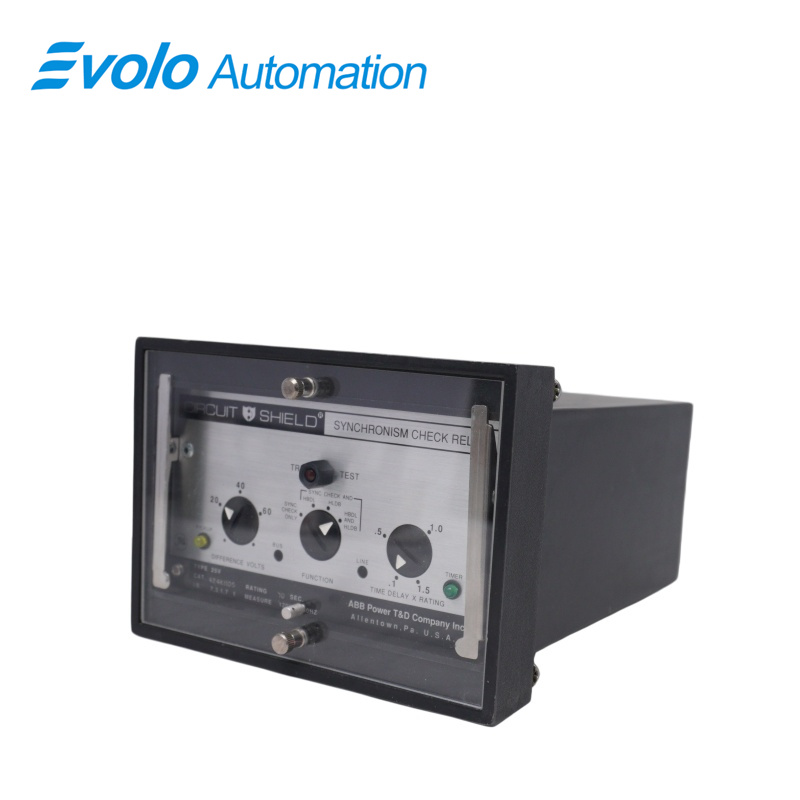

424K1105 relay, avtomatik qapanma üçün açarın hər iki tərəfindəki gərginliklərin sinxronlaşdırıldığını və düzgün fazada və amplitudda olduqlarını yoxlamaq üçün istifadə olunur. 424K1105 25V tipi eyni funksiyaları təmin edir, lakin xətt və ya şinin ölü olduğu hallarda qapanmanı təmin edən seçimlər də daxil edir. Relay-in ön panelində sistem iş rejimlərinə ən uyğun seçimi asanlıqla seçmək üçün bir keçid verilmişdir. Təklif olunan seçimlər belədir: yalnız sinxron yoxlama; yüksək şin-ölü xətt; yüksək xətt-ölü şin; yüksək şin-ölü xətt və ya yüksək xətt-ölü şin. Sinxron yoxlama funksiyası funksiya keçidinin bütün mövqelərində aktivdir. Hər iki tip də dəqiq yarıkeçirici ölçmə dövrələrini və kalibr edilmiş, ayarlanabilən idarəetmə elementləri ilə təchiz edilmiş zaman gecikmə dövrələrini ehtiva edir.

Tətbiqlər

İstilik elektrik stansiyaları: Generatorun şəbəkəyə qoşulması zamanı təhlükəsizlik yoxlaması üçün istifadə olunur.

Özəl enerji stansiyaları (böyük kağız fabrikləri, kimya zavodları): Dövrəni dəyişdikdə daxili enerji şəbəkəsi ilə xarici əsas enerji şəbəkəsi arasında fazanın uyğunluğunu təmin edir.

Transformator stansiyaları sahələri: İki barablı sistemlərdə və ya halqa şəbəkə enerjisi təchizat sistemlərində bağlama idarəetməsindən məsuldur.

Su elektrik stansiyaları: Avtomatik şəbəkəyə qoşulma əməliyyatları üçün sürət idarəetmə sistemi ilə əməkdaşlıq edir.

Rəqabət Üstünlüyü

Yüngül parametrləndirmə

Az yük

Davamlı iş rejimi üçün nəzərdə tutulmuş sarğılar

Zərbəyə davamlılıq — 6 g ZPA-ya qədər

Daxilində test funksiyası

Çıxarılabilən konstruksiya

2 il garantiya

UL tərəfindən tanınmış

Tez-tez verilən suallar

S: "Hərəkət gecikməsini" necə tənzimləyirəm? 424K1105 ?
C: "İcazə verilən bağlanma pəncərəsi müddəti"ni modul panelində və ya yan tərəfində yerləşən dəqiq tənzimləmə düyməsi ilə quraşdırın. Adətən bu, 0,1 s – 1 s aralığındadır.

S: Qurğudan istifadə etmədən dövrəni birbaşa bağlana bilərmi? 424K1105 rele?
C: Çox təhlükəlidir. Asinxron bağlanma motor rotorunun qırılmasına və ya böyük transformatorun partlamasına səbəb ola bilər.

S: Arızalı " 424K1105 rele?
C: Xeyr. Sinxron yoxlamalar fazalar fərqini və tezlik fərqini müqayisə etməyi tələb edir; adi gərginlik relələri bu məntiqi özündə bilmir.

S: Əgər PT siqnalı normaldırsa, lakin 424K1105 rele sinxronlaşmayı göstərmir?
A: Bu, daxili faz bucağı aşkarlama dövrəsinin yaşlanmasından ola bilər. Dalğa formasının müqayisəsi testi üçün peşəkar mütəxəssislə əlaqə saxlamaq tövsiyə olunur.

Sual: Göstəricinin işığı niyə 424K1105 daima yandırılıb, lakin çıxış siqnalı yoxdur?
A: Çıxış dövrəsindəki qoruyucuları yoxlayın və ya bloklama məntiqində həll edilməmiş hər hansı bir xəbərdarlığı yoxlayın.
