Översikt
Härstammar från: |
USA |
Varumärke: |
Bently Nevada |
Modellnummer: |
330910-00-18-10-02-00 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Snabb detaljering
|
Otradad längdval: |
0 mm |
|
Total skalängdval: |
180 mm |
|
Kabellängdalternativ: |
1,0 meter (39 tum) |
|
Kontakt och kabelval: |
Miniatyr koaxial ClickLoc-kontakt, standardkabel |
|
Godkännandealternativ: |
Inte krävs |
|
Probgehållarens gänga: |
M10x1 gänga |
|
Maximal längd på gängförbindning: |
15 mm |
|
Dimension: |
1,8x1,6x108cm |
|
Vikt: |
0,14 kg |
Beskrivning

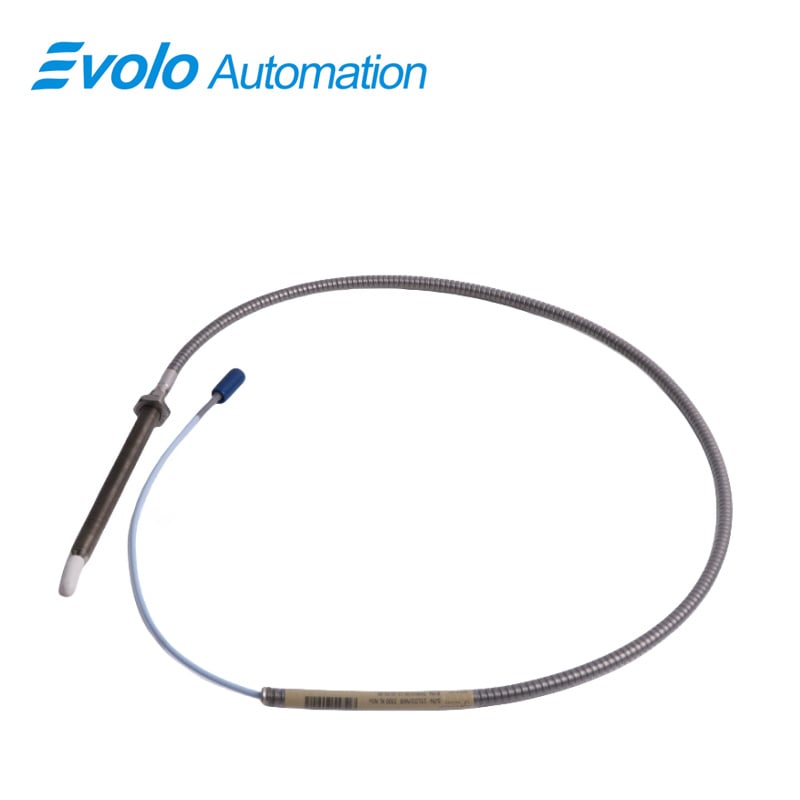

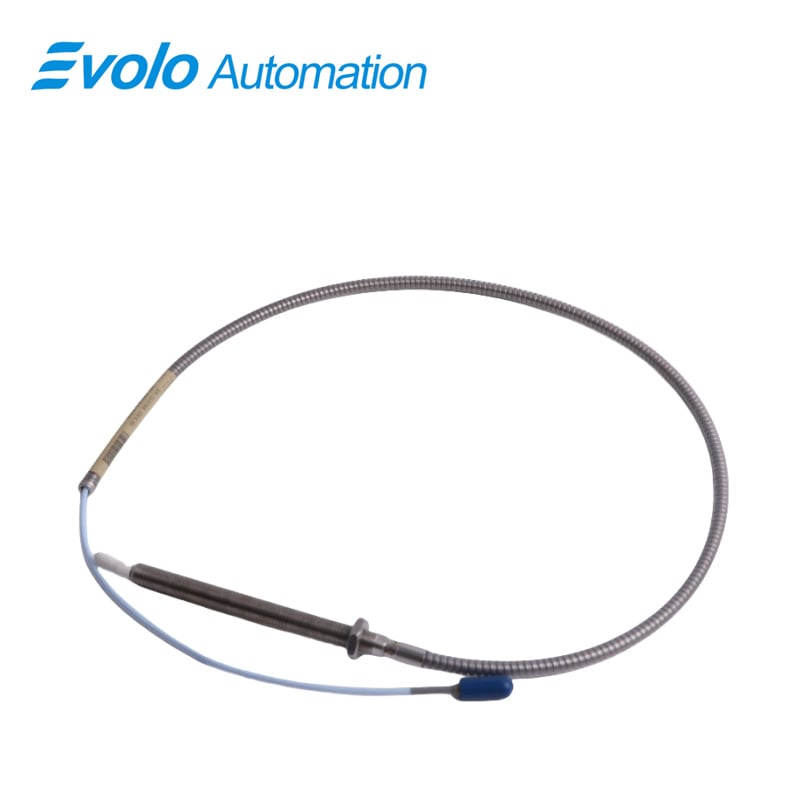

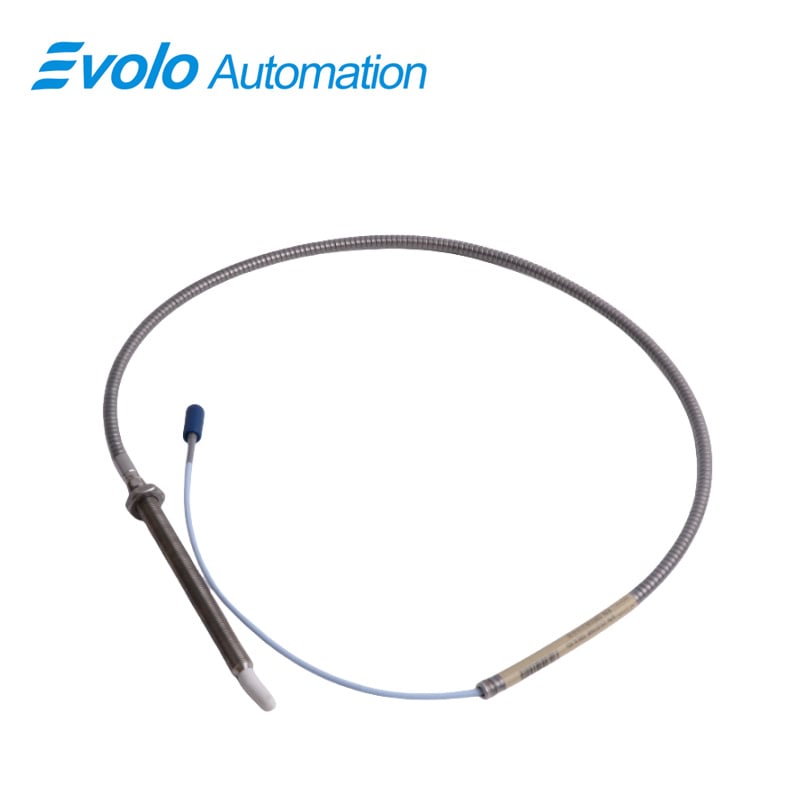

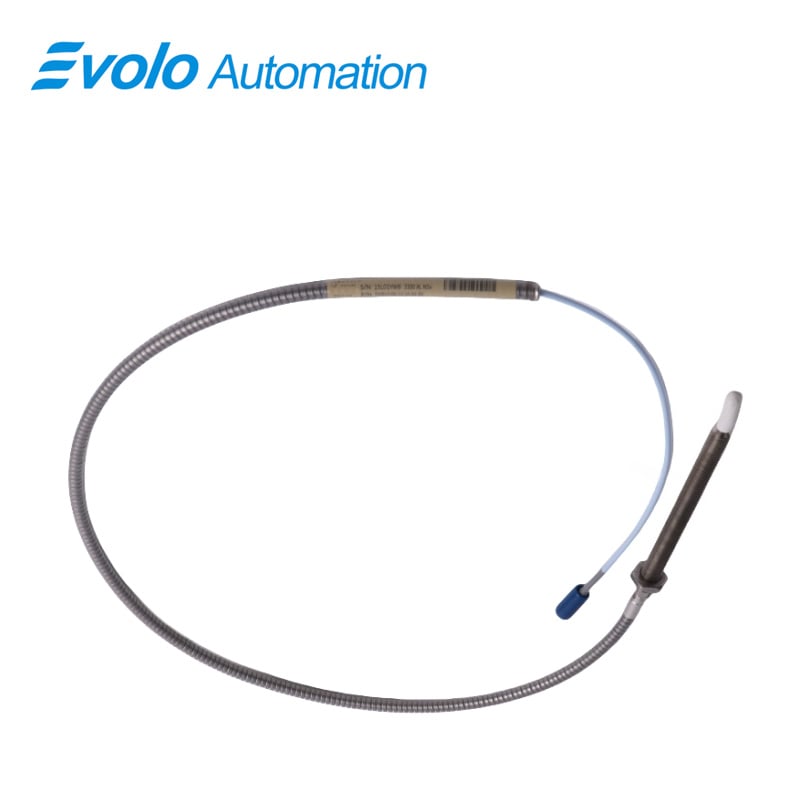

Den 330910-00-18-10-02-00 3300 NSv närhetssensor är en vändströmsförskjutningsgivare som används i automatiserade skyddspaneler för kompressorer, turbiner och pumpar. Den 330910-00-18-10-02-00 3300 NSv närhetssensor har ett M10×1-gängat hölje av rostfritt stål AISI 304 och ett långt skal på 180 mm, vilket möjliggör installation genom djupa lagerhus. Med en PPS-givarspets och ett linjärt mätområde på 1,5 mm mäter 330910-00-18-10-02-00 3300 NSv närhetssensor radial vibration och axial rörelse hos axeln med en rekommenderad avståndsglapp på 1,0 mm.
Den 330910-00-18-10-02-00 3300 NSv närhetssensor inkluderar en standardkabel på 1,0 m och en mini koaxial ClickLoc-kontakt för skåpsanslutning (0,2–1,5 mm²). Utgångsresistansen är 50 Ω och försörjningskänsligheten är lägre än 2 mV/V, vilket möjliggör direkt signalinmatning till DCS- eller PLC-övervakningsmoduler. Drifttemperaturen ligger mellan −52 °C och +177 °C, och 330910-00-18-10-02-00 3300 NSv närhetssensor ger förskjutnings-, nyckelfasimpuls- och rotorns positionsignaler för styrning av avstängning av roterande utrustning.
Tillämpningar
Berget 330910-00-18-10-02-00 3300 NSv närhetssensor i indragen kompressorbärsblock
Den långa kroppen på 180 mm gör att 330910-00-18-10-02-00 3300 NSv närhetssensor den kan passera genom tjocka höljen och placera PPS-spetsen nära axeln. Med ett linjärt mätområde på 1,5 mm och en inställd avståndsgap på 1,0 mm 330910-00-18-10-02-00 3300 NSv närhetssensor levererar den förskjutningsspänning till övervakningskort för realtidsövervakning av vibrationer.
Läs förskjutning av turbinens tryckkrag
Med ansiktet mot tryckscheiban 330910-00-18-10-02-00 3300 NSv närhetssensor omvandlar den axial rörelse till spänningsutgång. Den 50 Ω utgången möjliggör 330910-00-18-10-02-00 3300 NSv närhetssensor direkt anslutning till PLC:s skyddsinmatningskanaler utan externa motstånd.
Spåra vibrationer på små pumpaxlar
Med M10×1-gängad rostfri höljeskåpa, 330910-00-18-10-02-00 3300 NSv närhetssensor passar kompakta lagerfästen. Skalfaktorn 7,87 V/mm möjliggör 330910-00-18-10-02-00 3300 NSv närhetssensor att skicka exakta förskjutningsnivåer till DCS-övervakningsmoduler.
Specifikationer
|
Probens temperaturområde: |
-52°C till +177°C (-62°F till +351°F) |
|
Lagringstemperatur: |
-52°C till +177°C (-62°F till +351°F) |
|
Material i sondspets: |
Polyfenylensulfid (PPS) |
|
Material i sondhölje: |
AISI 304 rostfritt stål (SST) |
|
Fältbekabelning: |
0,2 till 1,5 mm² (16 till 24 AWG) [0,25 till 0,75 mm² (18 till 23 AWG) med ledningsöglor] |
|
Linjärt omfång: |
1,5 mm (60 mils) |
|
Rekommenderad glugginställning: |
1,0 mm (40 mils) |
|
Utgångsresistans: |
50 Ω |
|
Förändringssensitivitet: |
Mindre än 2 mV ändring i utsignal per volt ändring i inspänning |
Konkurrensfördelar
Inför sonden i djupa installationspunkter utan maskinbearbetning
Gör att 180 mm långa höljet möjliggör 330910-00-18-10-02-00 3300 NSv närhetssensor att nå axeln inuti tjocka lock, så att underhållslag installerar 330910-00-18-10-02-00 3300 NSv närhetssensor utan att förlänga monteringshål.
Levererar konsekvent förskjutningsspänning vid ändring av försörjningsspänning
Effektsvängningar orsakar en utgångsförändring på mindre än 2 mV/V. 330910-00-18-10-02-00 3300 NSv närhetssensor upprätthåller användbar mätning för skyddsmoduler och larmreläer.
Arbete i närheten av heta lager och tätningsringar
Driftområde från −52 °C till +177 °C möjliggör 330910-00-18-10-02-00 3300 NSv närhetssensor övervakning av kompressorer och turbiner där skaltemperaturen stiger under drift.
Säker kabelförbindelse i vibrerande maskiner
Den miniatyra koaxiala ClickLoc-kontaktuppkopplingen låses fast ordentligt. 330910-00-18-10-02-00 3300 NSv närhetssensor håller signalledningarna fästa även vid kontinuerlig rotornvibration.
