Översikt
Härstammar från: |
USA |
Varumärke: |
Bently Nevada |
Modellnummer: |
330901-00-15-70-02-05 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Snabb detaljering
|
Otradad längdval: |
0,0 tum |
|
Total skalängdval: |
3,81 cm |
|
Kabellängdalternativ: |
7,0 meter (23,0 fot) |
|
Kontakt och kabelval: |
Miniatyr koaxial ClickLoc-kontakt, standardkabel |
|
Godkännandealternativ: |
Flera godkännanden |
|
Probgehållarens gänga: |
1/4-28 UNF-gäng |
|
Maximal längd på gängförbindning: |
0,375 tum |
|
Dimension: |
1.3x1.1x119cm |
|
Vikt: |
0,01 kg |
Beskrivning

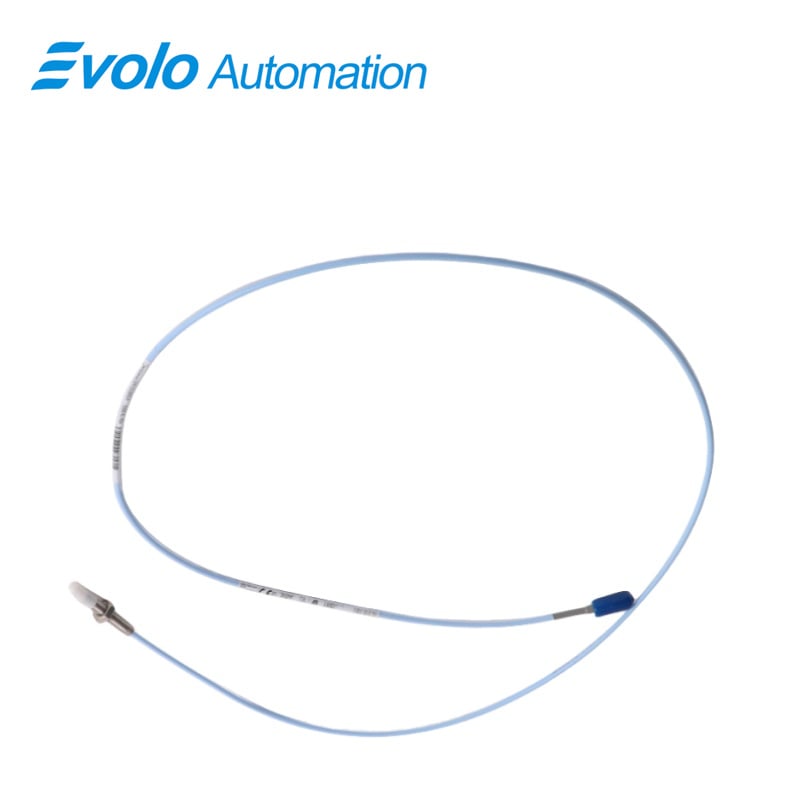

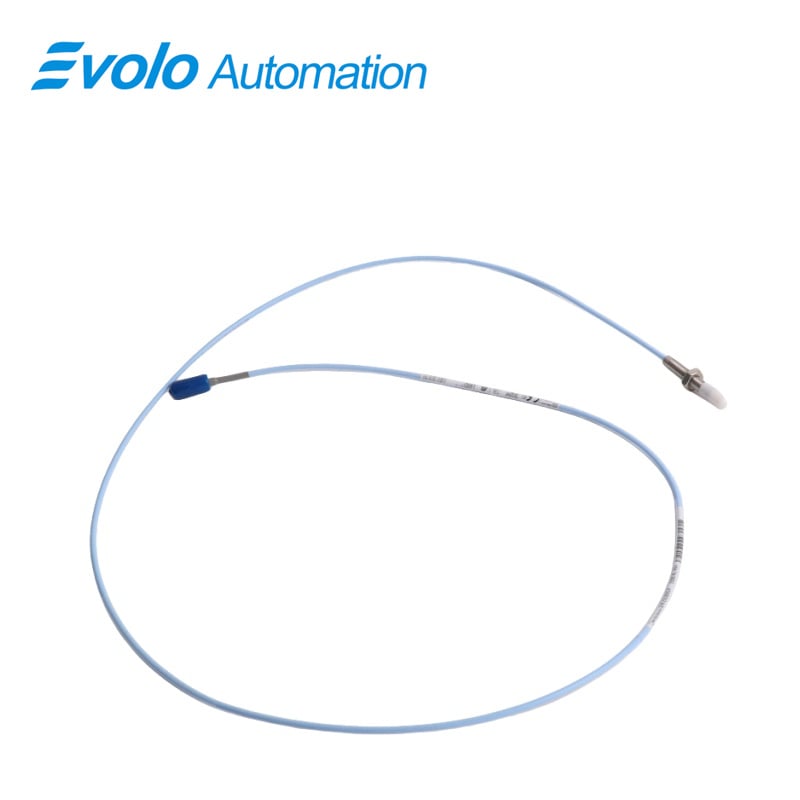

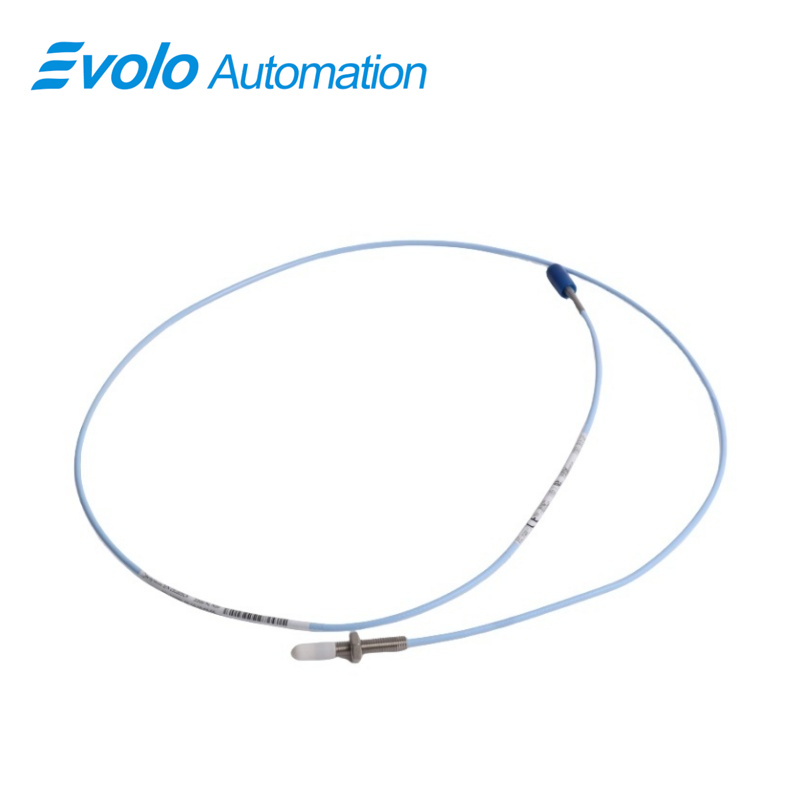

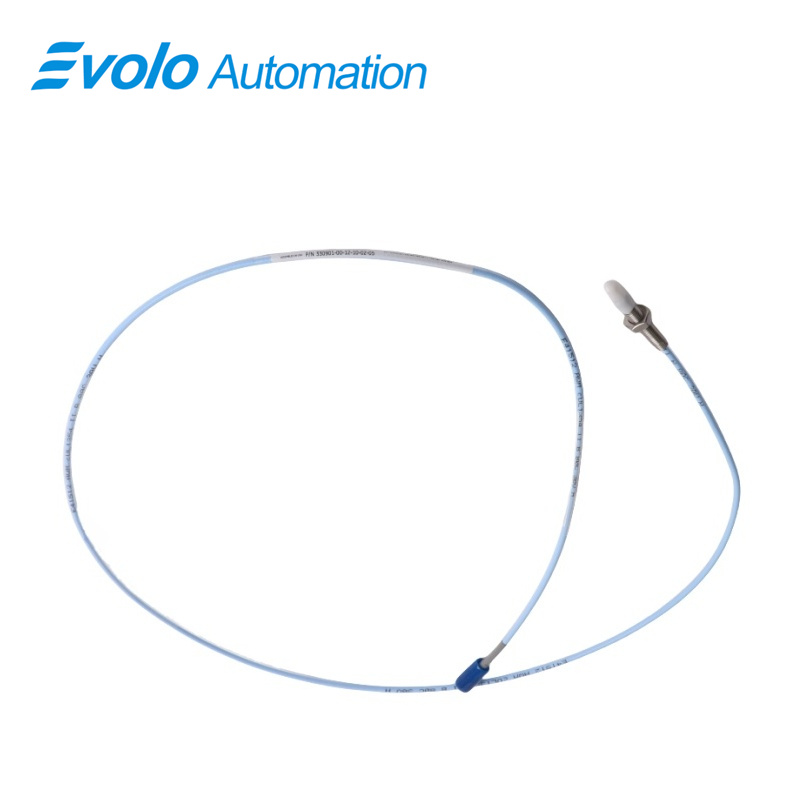

Den 330901-00-15-70-02-05 3300 NSv Nähetssensor är utformad för kompakt installation i centrifugala luftkompressorer, kylkompressorer, processgas-kompressorer och andra maskiner med vätskefilmslager. Med ett linjärt område på 1,5 mm (60 mil) och en utgående resistans på 50 Ω är den 330901-00-15-70-02-05 3300 NSv Nähetssensor mäter radiala vibrationer på axlar med en diameter under 51 mm (2 tum) och axial position på plana mål med en diameter under 15 mm (0,6 tum) med hög noggrannhet. Dess 7,0 meter långa kabel, 1/4-28 UNF-gängning och ClickLoc-kontakt möjliggör flexibel fältröntning för kablar med tvärsnitt mellan 0,2 och 1,5 mm² (16–24 AWG), samtidigt som den bibehåller en försörjningskänslighet på mindre än 2 mV per volt. Probets spets av PPS och dess skal av rostfritt stål AISI 304 tål driftstemperaturer från −52 °C till +177 °C (−62 °F till +351 °F) och är motståndskraftig mot kemisk påverkan. Den 330901-00-15-70-02-05 3300 NSv Nähetssensor är mekaniskt och elektriskt kompatibel med tidigare 3300 RAM-prober och förlängningskablar, vilket möjliggör enkel uppgradering. Dess patentregistrerade TipLoc- och CableLoc-konstruktioner säkerställer säkra anslutningar mellan prob och kabel, och valfria skydd för kontakter förhindrar vätskeintrång och säkerställer pålitlig signalöverföring i automatiserade övervakningssystem.
Tillämpningar
Mät radialskaftsvibration
Använd 330901-00-15-70-02-05 3300 NSv Nähetssensor för att registrera radiala vibrationer med hög precision på axlar med en diameter mindre än 51 mm i kompressorer och maskiner med vätskefilm-lager.
Övervaka axial (tryck)position
Tillämpa 330901-00-15-70-02-05 3300 NSv Nähetssensor för att upptäcka axial rörelse på mål under 15 mm, vilket säkerställer noggrann tryckkraftsmätning i trånga installationer.
Generera varvtalsmätarsignaler och nollhastighetssignaler
Den 330901-00-15-70-02-05 3300 NSv Nähetssensor ger Keyphasor-signaler för hastighetsövervakning och synkronisering i automatiserade styrsystem.
Uppgradera befintliga givarsystem
Ersätt 3300 RAM, 3000-serien eller 7000-seriens 190-system med 330901-00-15-70-02-05 3300 NSv Nähetssensor utan att byta förlängningskablar eller övervakningsutrustning.
Specifikationer
|
Probens temperaturområde: |
-52°C till +177°C (-62°F till +351°F) |
|
Lagringstemperatur: |
-52°C till +177°C (-62°F till +351°F) |
|
Material i sondspets: |
Polyfenylensulfid (PPS) |
|
Material i sondhölje: |
AISI 304 rostfritt stål (SST) |
|
Fältbekabelning: |
0,2 till 1,5 mm² (16 till 24 AWG) [0,25 till 0,75 mm² (18 till 23 AWG) med ledningsöglor] |
|
Linjärt omfång: |
1,5 mm (60 mils) |
|
Rekommenderad glugginställning: |
1,0 mm (40 mils) |
|
Utgångsresistans: |
50 Ω |
|
Förändringssensitivitet: |
Mindre än 2 mV ändring i utsignal per volt ändring i inspänning |
Konkurrensfördelar
Förbättrad mätning av små mål
Den 330901-00-15-70-02-05 3300 NSv Nähetssensor ger exakta avläsningar på smala axlar och smala mål och presterar bättre än standardprober från serier 3300 och 3000.
Kemikaliebeständig konstruktion för processapplikationer
Med en PPS-spets och ett hölje av AISI 304 SST 330901-00-15-70-02-05 3300 NSv Nähetssensor tål kemisk påverkan i processkompressorer.
Säkert kabel- och kopplingsdesign
Patenterade funktioner för TipLoc och CableLoc ger en dragstyrka på 220 N och skyddar mot kabellösning eller signalbortfall.
Flexibel installation
Den 330901-00-15-70-02-05 3300 NSv Nähetssensor stödjer montering i sidovyn, bakvyn och urborrad montering, vilket möjliggör integration i trånga utrymmen.
Högtemperaturdrift
Fungerar mellan −52 °C och +177 °C (−62 °F till +351 °F), vilket gör att 330901-00-15-70-02-05 3300 NSv Nähetssensor är lämplig för miljöer med hög temperatur i automatiserad maskinutrustning.
