Översikt
Härstammar från: |
USA |
Varumärke: |
Bently Nevada |
Modellnummer: |
32000-16-05-05-080-03-02 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Snabb detaljering
|
Probe med koppling: |
3300 XL 8 mm-probe |
|
Probkabelns längd: |
0,5 m (20 tum) |
|
Standoff Adapter Längd (Alternativ C Mått): |
50 mm |
|
Probträngningsalternativ (Alternativ D Mått): |
80 mm |
|
Fittings: |
Två kontakter, en M20-koppling, en kabelklämdon med tätningsskärmar för pansarkabel |
|
Monteringsgängalternativ: |
3/4-14 NPT (Krävs om Standoff Adapter Alternativ beställs.) |
|
Dimension: |
37x9x8cm |
|
Vikt: |
1.5KG |
Beskrivning

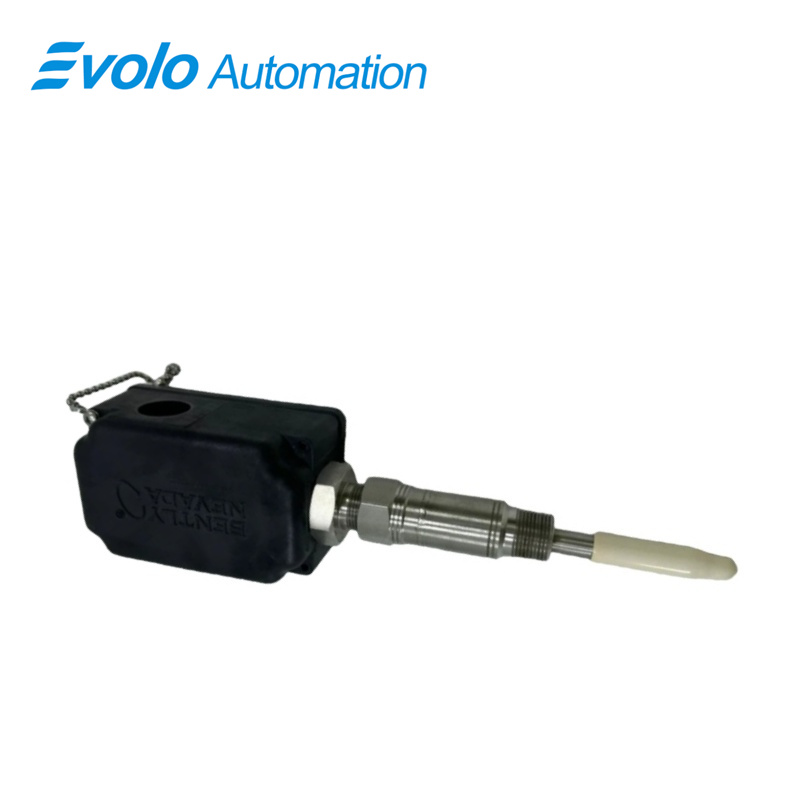

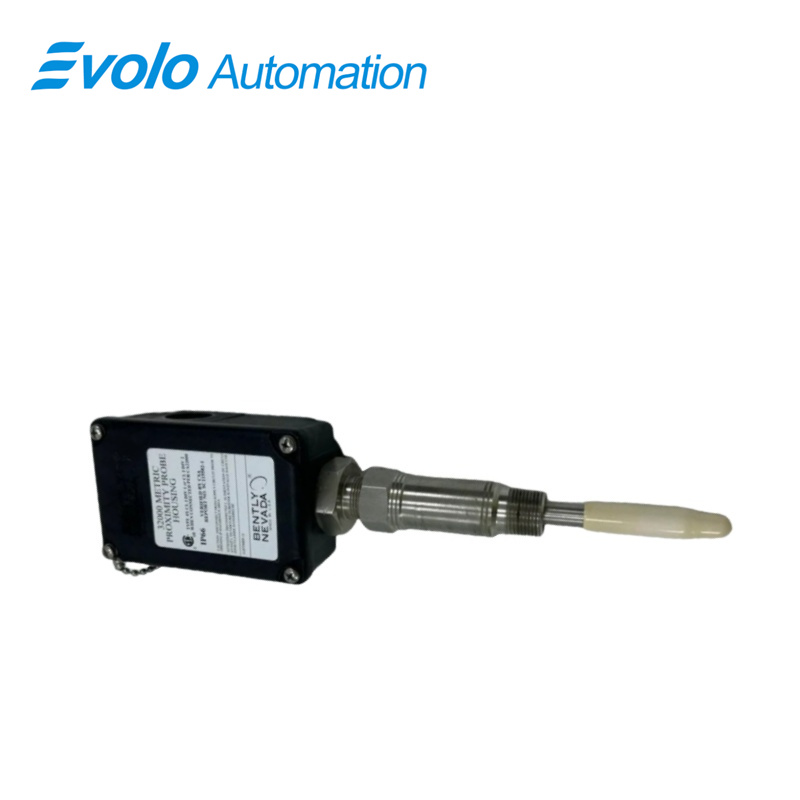

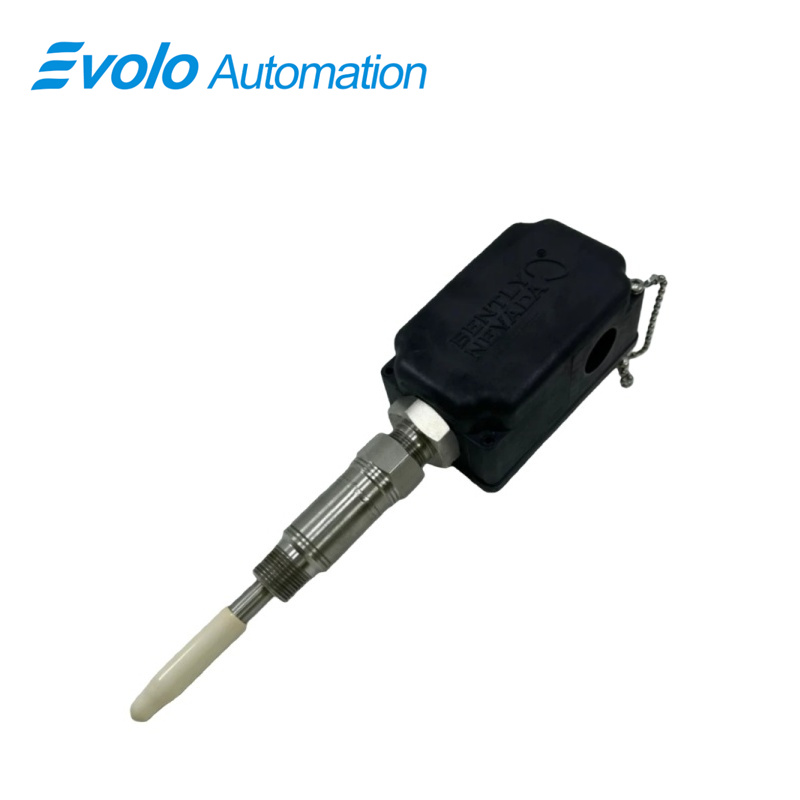

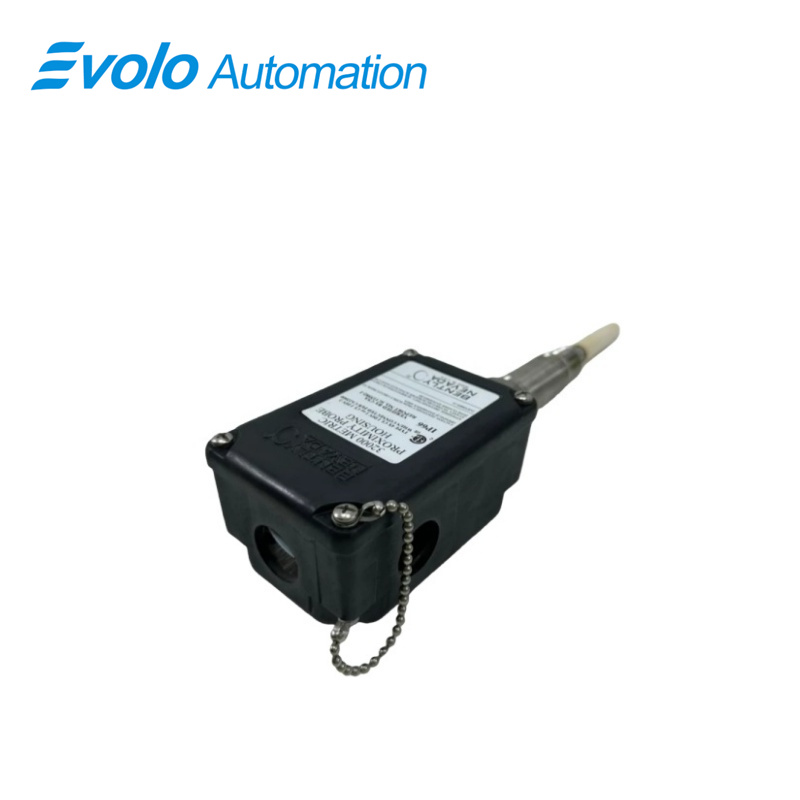

Den närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 ger säker montering för 3300 XL 8 mm-sensorer i automationssystem. Utformade för radial vibration och Keyphasor-mätningar, närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 har ett 0,5 m långt sensorledning, en 50 mm avståndsadapter och 80 mm sensorinträngning. Huset är tillverkat av glasförstärkt PPS-termostoplast med ledande fibrer, en AISI 304 rostfri stålskal och kedja, skruvar av AISI 303 rostfritt stål samt neopren-O-ringar. Certifierad som typ 4X enligt CSA, närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 tål två stötar på 4 joule vid -39 °C och 115 °C. Fästningarna inkluderar två stopp, en M20-fästning och ett kabeltätningsskruv för pansrade probkablar. Monteringsgängan 3/4-14 NPT säkerställer korrekt installation. Dessa närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 möjliggör extern åtkomst för justering eller utbyte av probavståndet och stödjer automatiserad övervakning samtidigt som de uppfyller API 670.
Tillämpningar
Applikation – Montera 3300 XL-prober för lagervibrationsövervakning
Installera närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 med 3300 XL 8 mm-prober för att mäta rotorns vibration i pumpar och turbiner. Avståndet 50 mm och inträngningsdjupet 80 mm säkerställer noggranna avståndsmätningar och stödjer automatiserad tillståndsövervakning.
Applikation – Justera probavstånd utan att demontera maskinen
Den närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 möjliggör extern åtkomst till 3300 XL-prober och -kablar, vilket möjliggör snabb justering av probavståndet för precisionsmätning i automatiserade maskiner.
Applikation – Registrera nyckelfasors hastighetssignaler
Använd närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 för att montera 3300 XL-prober för generering av Keyphasor-signaler. Probkabeln på 0,5 m och M20-fästningen möjliggör pålitlig signalöverföring till automationssystem.
Specifikationer
|
Skyddsklassningar : |
Typ 4X-klassning certifierad av Canadian Standards Association (CSA) |
|
Hushållsskivmaterial: |
Glasarmerad polyfenylensulfid (PPS) termoplast med ledande fibrer |
|
Mantelmaterial och fästkedja: |
AISI 304 rostfritt stål |
|
Yttre mantel och yttre skruvar: |
AISI 303 rostfritt stål |
|
O-ringmaterial : |
Neopren |
|
Rekommenderad åtdragningsmoment (fästmutter) : |
29,4 N·m (260 in·lb) |
|
Hållfasthetsstyrka (typisk): |
Yttre sleeve monterades på ett provställ med dess axel parallellt med horisontalplanet och kåpan monterades på yttre sleeve genom ett ändhål |
|
Hållfasthetspåverkansstyrka: |
Certifierad av BASEEFA att klara två separata 4 Joule (3,0 ft·lb) påverkan vid -39°C (-38°F) och vid 115°C (239°F) |
Konkurrensfördelar
Konkurrensfördel – Skydda sonderna i extrema förhållanden
Den närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 är CSA-typ 4X-certifierade och tål 4 joules stötpåverkan vid temperaturer mellan -39 °C och 115 °C, vilket säkerställer att 3300 XL-sonder fungerar i hårda industriella miljöer.
Konkurrensfördel – Förhindra vätskeinträde
Den närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 använder en kabeltätning med gummiringar för pansrade kablar, vilket förhindrar inträde av olja eller vätska samtidigt som automatiserad övervakning bibehålls.
Konkurrensfördel – Snabb probbyten
Den närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 möjliggör uttag och utbyte av 3300 XL-sonder utan att maskinen behöver demonteras, vilket minskar underhållsstillestånd för automatiserade system.
Konkurrensfördel – Hög mekanisk hållfasthet
Genom att använda PPS-termostoplast med ledande fibrer, rostfria stålskal och neopren-O-ringar säkerställs att närhetsgivarens höljesamlingar, modell 32000-16-05-05-080-03-02 mekanisk integritet och exakt sonderjustering bibehålls även under driftbelastning.
