Översikt
Härstammar från: |
USA |
Varumärke: |
Bently Nevada |
Modellnummer: |
31000-27-05-15-040-03-02 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Snabb detaljering
|
Probe med koppling: |
3300 XL NSv sonder, flera godkännanden |
|
Probkabelns längd: |
0,5 m (20 tum) |
|
Standoff Adapter Längd (Alternativ C Mått): |
Minsta längd 1,5 tum (38 mm) |
|
Probträngningsalternativ (Alternativ D Mått): |
4,0 tum |
|
Fittings: |
Två proppar, en 3/4-14 NPT-koppling, en 3/4-14 till 1/2-14 NPT SST-reducer, en kabelklämnipp med tätningsskärmar för följande kablar: • 1/8 till 3/16 tum • 1/4 till 5/16 tum • 5/16 till 3/8 tum |
|
Monteringsgängalternativ: |
3/4-14 NPT (Krävs om avståndsadapteralternativ beställs). |
|
Dimension: |
37x9x8cm |
|
Vikt: |
1.5KG |
Beskrivning

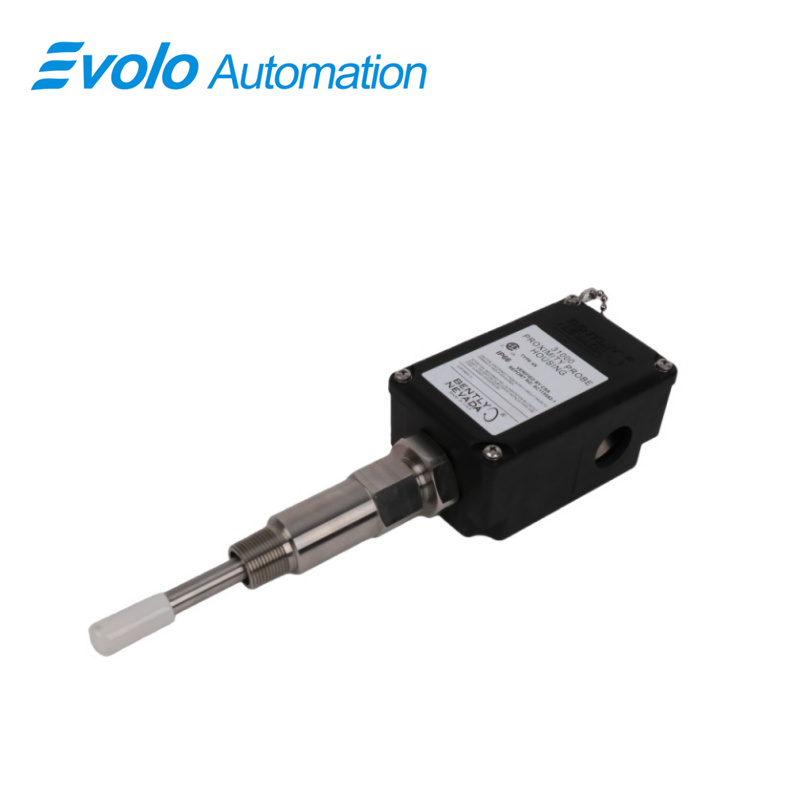

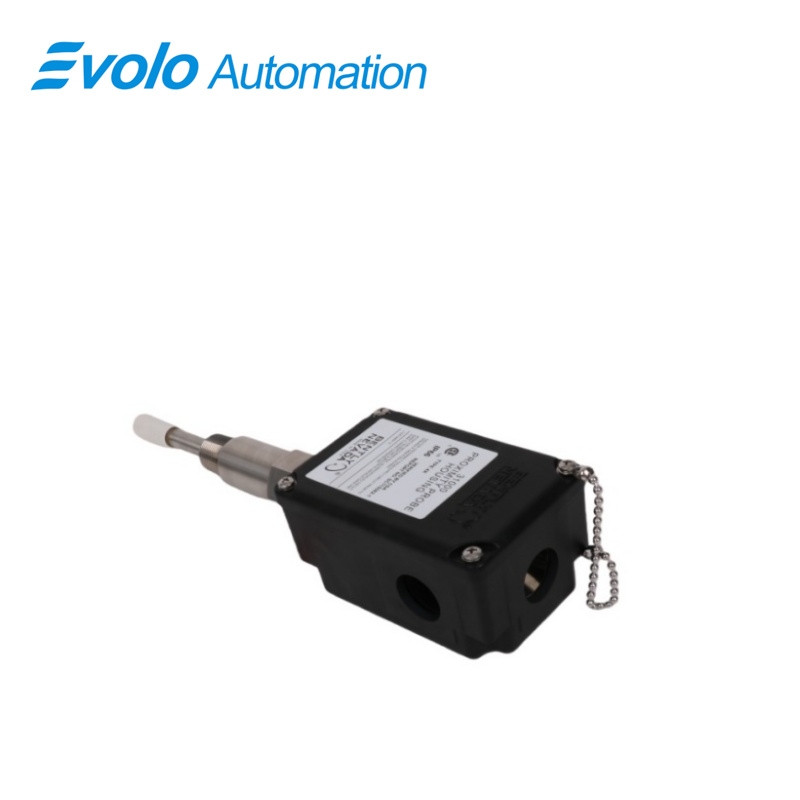

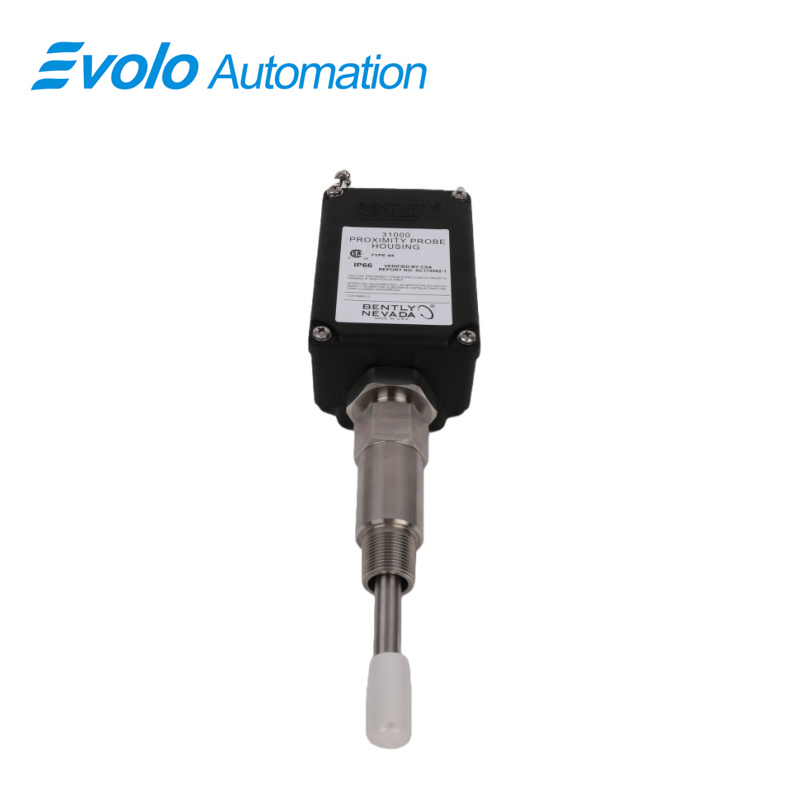

Monteringshållaren för närhetssond 31000-27-05-15-040-03-02 är en robust lösning utformad för automatiserade industriella övervakningssystem som kräver exakta mätningar av radiell vibration eller Keyphasor. Speciellt konstruerad för 3300 XL NSv-närhetssondar möjliggör denna monteringshållare säker montering genom maskinhylsor samtidigt som den ger extern åtkomst till sonden och förlängningskabeln för enkel justering av luftgap eller sondbyte utan att behöva demontera maskineriet. Hållaren är tillverkad av glasförfört PPS-termoplast med ledande fibrer, kombinerat med hylsor och fästelement i rostfritt stål AISI 304/303, vilket ger exceptionell kemisk och korrosionsmotstånd. Den är certifierad enligt CSA Type 4X och har testats av BASEEFA för slagstyrka vid extrema temperaturer (-39°C till 115°C), vilket säkerställer tillförlitlig drift i hårda industriella miljöer. Monteringssatsen inkluderar flera ledningsförbindningar, kabelklämmor för kablar från 1/8 till 3/8 tum samt ett alternativ med avståndshållare och 3/4-14 NPT-montering, och uppfyller API 670-standarder för externt monterade närhetssondhållare i automatiserad maskinutrustning.
Tillämpningar
Radiell vibrationsövervakning i kompressorer
Gör det möjligt att installera 3300 XL NSv-prober för exakta mätningar av radiell vibration på centrifugalkompressorer eller kylkompressorer, vilket stödjer automatiserad prediktiv underhållsdrift.
Nyckelfasorsignalinsamling
Tillhandahåller tillförlitliga Keyphasor- och fasreferensmätningar för rotorsynkronisering i höghastighetsmaskiner, vilket säkerställer noggrann automatisk styrning.
Intrinsiskt säker drift i farliga områden
När den kombineras med godkända givarsystem och I.S.-barriärer kan huset användas i explosiva eller farliga zoner, vilket ökar säkerheten i automatiserade processmiljöer.
Avståndsjustering och probbyte utan demontering
Underlättar underhåll och kalibrering utan att stoppa produktionen, vilket gör att automationssystem kan bibehålla kontinuerlig övervakning med minimal driftstopp.
Montering i begränsade industriella utrymmen
Kompakt avståndshållare och anpassningsbara fästen möjliggör installation i trånga utrymmen, sidovyer eller bakre åtkomstplatser, vilket stödjer automatiserad vibrationsövervakning i kompakta maskinkonfigurationer.
Specifikationer
|
Skyddsklassningar : |
Typ 4X-klassning certifierad av Canadian Standards Association (CSA) |
|
Hushållsskivmaterial: |
Glasarmerad polyfenylensulfid (PPS) termoplast med ledande fibrer |
|
Mantelmaterial och fästkedja: |
AISI 304 rostfritt stål |
|
Yttre mantel och yttre skruvar: |
AISI 303 rostfritt stål |
|
O-ringmaterial : |
Neopren |
|
Rekommenderad åtdragningsmoment (fästmutter) : |
29,4 N·m (260 in·lb) |
|
Hållfasthetsstyrka (typisk): |
Yttre sleeve monterades på ett provställ med dess axel parallellt med horisontalplanet och kåpan monterades på yttre sleeve genom ett ändhål |
|
Hållfasthetspåverkansstyrka: |
Certifierad av BASEEFA att klara två separata 4 Joule (3,0 ft·lb) påverkan vid -39°C (-38°F) och vid 115°C (239°F) |
Konkurrensfördelar
Hållfast termoplastisk konstruktion
Glasförfortad PPS-hölje säkerställer kemisk, termisk och korrosionsmotståndighet, vilket förlänger sondens livslängd i hårda automations- och industriella processmiljöer.
Robusta komponenter i rostfritt stål
AISI 304/303-muffar, fasthållningskedjor och skruvar ger överlägsen mekanisk hållbarhet och säker fästning vid hög vibration.
Certifierad skyddsnivå och slagbeständighet
CSA Type 4X-certifiering och BASEEFA-testad slagbeständighet (-39°C till 115°C) garanterar tillförlitlig drift i extrema temperaturer och farliga förhållanden.
Flexibel kabelföring och ledningsintegration
Inkluderar flera ledningsfästen och kabelskärmar som är kompatibla med kablar från 1/8 till 3/8 tum, vilket möjliggör sömlös integration med automationskablage och övervakningsnätverk.
API 670-kompatibilitet för industriell automatisering
Uppfyller branschstandarder för externt monterade sondhus, vilket säkerställer kompatibilitet med automatiserade övervakningssystem och förutsägande underhållsprotokoll.
