Prehľad
Miesto pôvodu: |
Švédsko |
Názov značky: |
ABB |
Číslo modelu: |
S200-TBNF S200TBNF |
Podrobnosti o balení: |
Originálny nový, uzatvorený v továrni |
Čas dodania: |
5-7 dní |
Platobné podmienky: |
T/T |
Zásobovateľnosť: |
Na sklade |
Špecifikácie
|
Parametre |
Hodnota |
|
Model |
S200-TBNF S200TBNF |
|
Typ produktu |
Základná jednotka pre svorkovnicu |
|
Počet svorkových prípojok |
2 rady po 10 |
|
Súčasná kapacita |
Max. 10 A |
|
Menovité napätie |
Max. 264 V striedavého prúdu (efektívna hodnota) |
|
Prepínače |
8 (5 × 20 mm) |
|
Izolačné napätie |
Určené vloženou jednotkou (medzi kanálmi) |
|
Veľkosť drôtu |
0,5–2,5 mm² (AWG 20–12), pevný alebo viacvlákenný meď |
|
Prevádzková teplota |
0 °C do +55 °C |
|
Skladovacia teplota |
-40 °C do +85 °C |
|
Vlhkosť |
5–95 % bez kondenzácie |
|
Rozmery |
97 × 94 × 48 mm (72 mm s jednotkou vstupu/výstupu) |
|
Hmotnosť |
0,175 kg (čistá hmotnosť), 0,270 kg (hrubá hmotnosť) |
|
Kód kľúča na zadnej doske |
Určené vloženou jednotkou |
|
CERTIFIKÁTY |
Certifikované CSA |
Popis

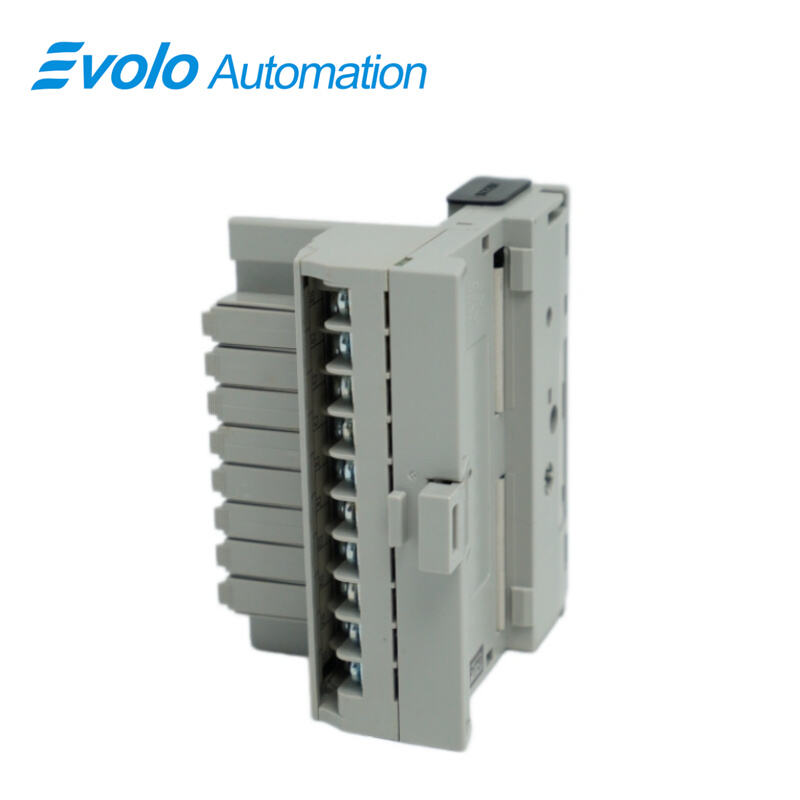

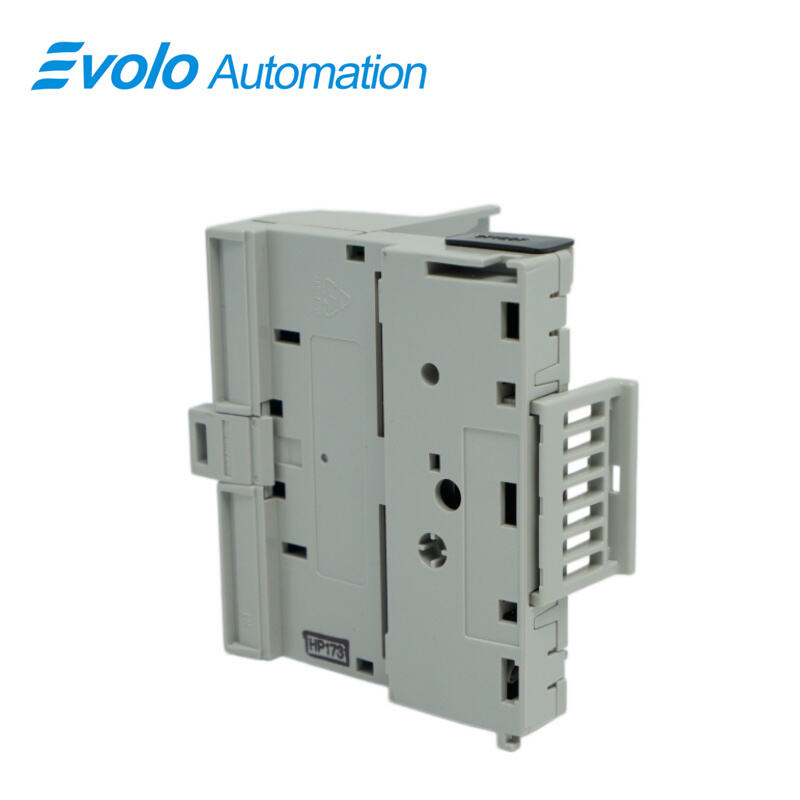

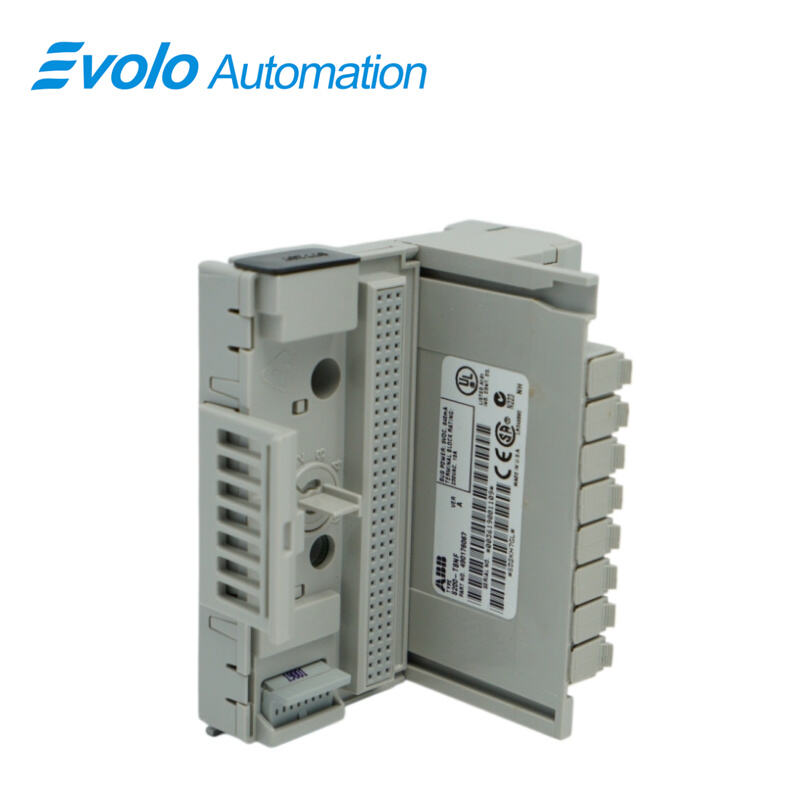

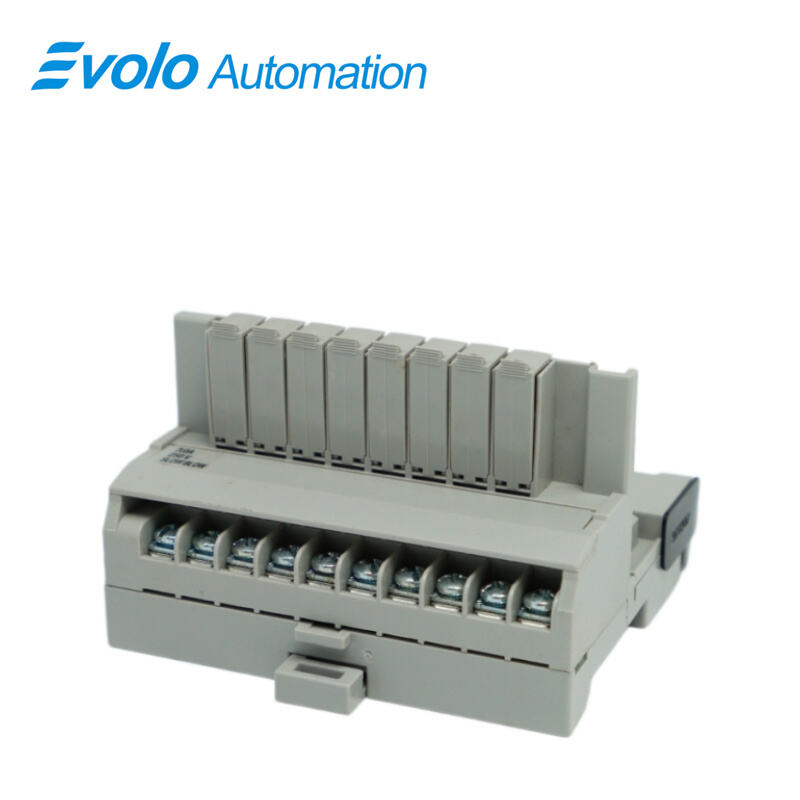

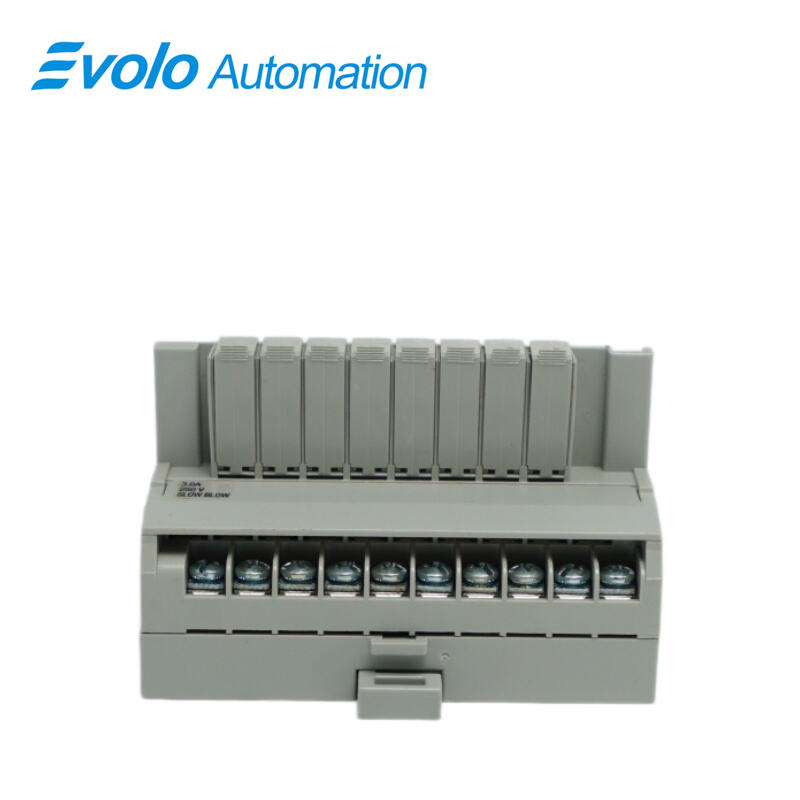

ABB S200-TBNF S200TBNF je pokročilou poistkou chránenou základnou jednotkou svorkovnice určenou pre prostredia priemyselnej automatizácie, kde sa vyžaduje najvyššia úroveň bezpečnosti. Ako základná súčasť distribuovanej I/O systémovej rady S200 šikovne integruje jednokanálový ochranný mechanizmus do svorkovníc a poskytuje tak robustnú elektrickú bariéru pre zložité polní zariadenia. Toto riešenie nielen výrazne optimalizuje rozmiestnenie priestoru v riadiacej skrini, ale zároveň zabezpečuje prostredníctvom presných schopností izolácie porúch, že anomália v jednom bode obvodu neovplyvní stabilitu celého riadiaceho systému.
Použitie
Rafinérie ropy a petrochemické závody: Používa sa na ochranu polných prístrojov pred náhodnými skratmi, ktoré by mohli ovplyvniť celý riadiaci systém.
Uhoľné elektrárne: Poskytujú koncovú ochranu proti preťaženiu v zložitých ovládacích slučkách aktuátorov.
Metalurgické a ocelárenské závody: Riešia potenciálne starnutie káblov alebo skraty v zariadeniach za náročných prevádzkových podmienok.
Čističky odpadových vôd: Poskytujú základnú elektrickú bezpečnostnú bariéru pre vonkajšie senzory.
Papierenské a obalové závody: Slúžia ako odvádzací poistkový prvok v obvodoch vysokorýchlostných periodicky pracujúcich elektrických zariadení.
Riešenie problémov
Žiadny signál z kanála: Najprv skontrolujte, či je poistka prislúchajúca základni prehorená; pozrite sa na stav poistky.
Chyba modulu: Skontrolujte, či je odpor poistky vhodný; nadmerný vnútorný odpor môže spôsobiť skreslenie analógového signálu.
Vysoký odpor pri vkladaní/vyberaní: Uistite sa, že kódový kľúč na základni zodpovedá hodnote uvedenej na štítku I/O modulu.
Prehrievanie vodičov: Skontrolujte, či nie sú svorkové skrutky uvoľnené alebo či nie sú kontaktné pružiny držiaka poistiek unavené.
Často kladené otázky
Q1: Je poistka zahrnutá v S200-TBNF S200TBNF ?
A: Nie. Musíte vybrať štandardnú poistku 5 × 20 mm podľa prúdu zaťaženia.
Q2: Spôsobí prehorenie jednej poistky v S200-TBNF S200TBNF ovplyvní celkový systém?
A: Nie. Poskytuje ochranu na úrovni kanála a v prípade poruchy odpojí iba chybný obvod, čím neovplyvní prevádzku zbernice a ostatných kanálov.
Q3: Ako zabrániť nesprávnemu vloženiu modulu do S200-TBNF S200TBNF ?
A: Nastavte hodnotu pomocou mechanického kódovacieho kľúča v strede základne, ktorý fyzicky uzamkne nekompatibilné moduly a zabráni ich poškodeniu.
Q4: Je potrebné odpojiť vodiče na výmenu poistky v S200-TBNF S200TBNF ?
A: Nie. Podporuje priamu výmenu bez odpojenia vodičov ani prerušenia napájania; vďaka funkcii horúcej výmeny je údržba bez výpadku.
Q5: Aké sú základné elektrické obmedzenia S200-TBNF S200TBNF ?
A: Maximálny celkový prúd 10 A, maximálne podporované napätie 132 V striedavé / 150 V jednosmerné.
