Ümumi baxış
Əsas Yer: |
Şvədiya |
Marka adı: |
ABB |
Model nömrəsi: |
S200-TBNF S200TBNF |
Qablaşdırma Detalları: |
Orijinal yeni Fabrika Qutusu |
İstedak Vaxtı: |
5-7 gün |
Ödəmə şərtləri: |
T/T |
Təchizat qabiliyi: |
Anbarda |
Spesifikasiyalar
|
Parametr |
Dəyər |
|
Model |
S200-TBNF S200TBNF |
|
Məhsul Növü |
Terminal Bazası Vahidi |
|
Terminal Sayı |
2 sıradan 10 |
|
Cari Güc |
Maksimum 10 A |
|
Gərginlik dərəcəsi |
Maks. 264 V AC (eff) |
|
Füzeler |
8 (5 x 20 mm) |
|
İzolyasiya gərginliyi |
Daxil edilən vahidə görə müəyyən olunur (kanaldan kanala) |
|
Spiral ölçüsü |
0,5–2,5 mm² (AWG 20–12), bərk və ya çoxtellı mis |
|
İşləm temperaturu |
0 °C-dən +55 °C-yə qədər |
|
Saxlama temperaturu |
-40 °C-dən +85 °C-ə qədər |
|
Rütubət |
5–95% kondensasiya olmayan |
|
Ölçülər |
97 x 94 x 48 mm (Giriş/Çıxış birimi ilə 72 mm) |
|
Çəki |
0,175 kq (net), 0,270 kq (brüt) |
|
Arxa panel açarı kodu |
Daxil edilmiş cihaz tərəfindən müəyyən olunur |
|
SERTİFİKATLAR |
CSA sertifikasiya |
Təsvir

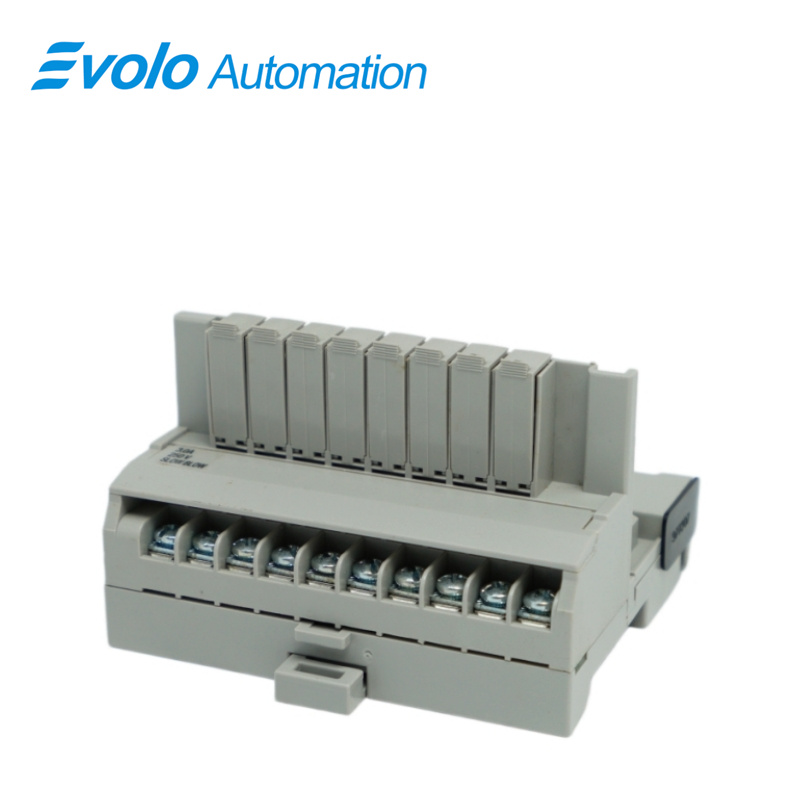

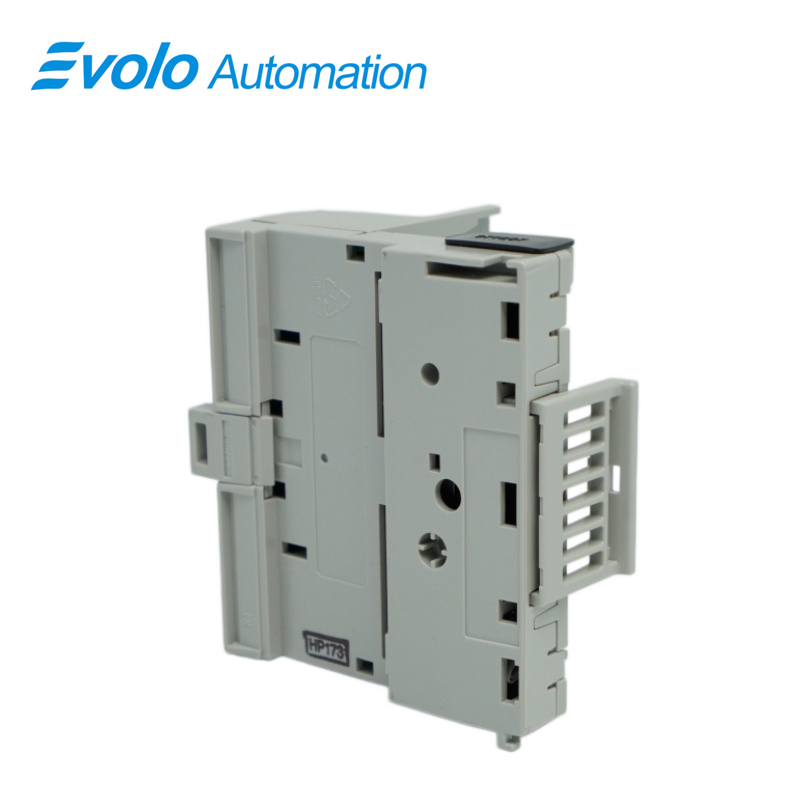

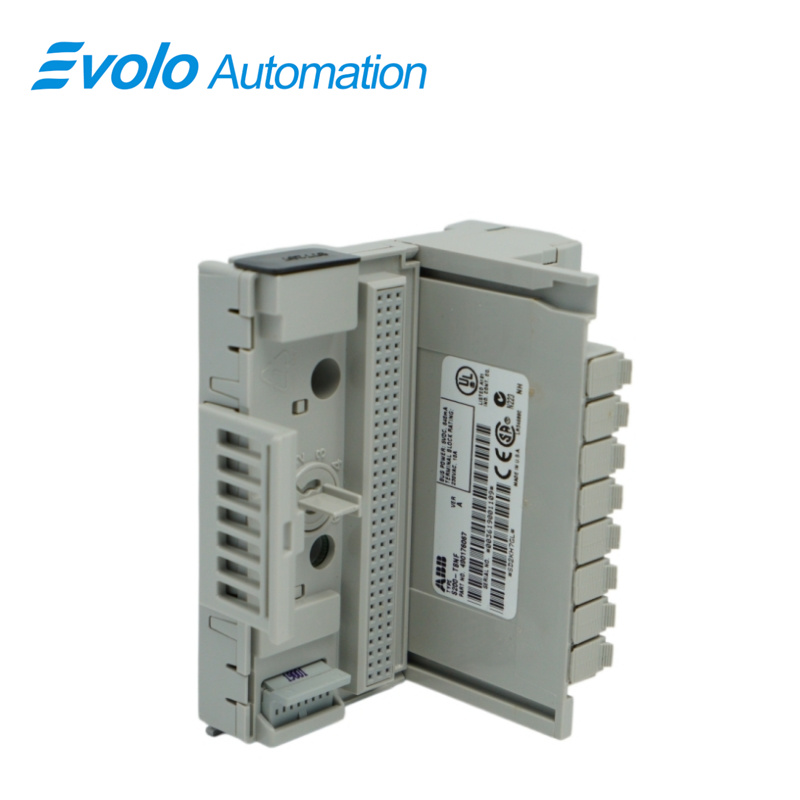

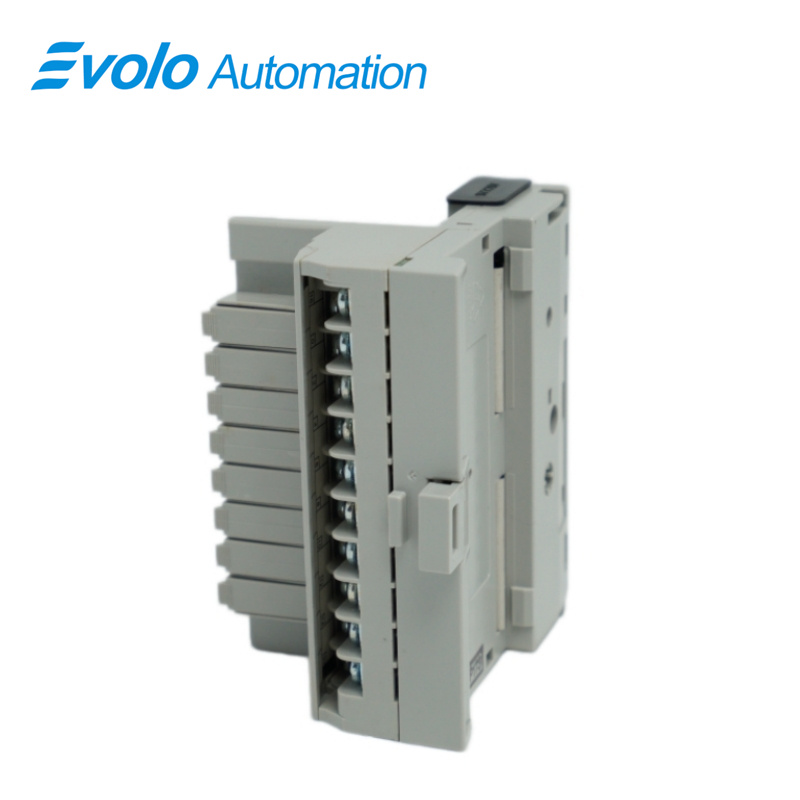

ABB S200-TBNF S200TBNF bu, ən yüksək təhlükəsizlik səviyyəsini tələb edən sənaye avtomatlaşdırma mühitləri üçün nəzərdə tutulmuş irəli səviyyəli qorunmalı terminal baz birimidir. S200 paylanmış Giriş/Çıxış sisteminin əsas komponenti kimi o, terminal bloklarına tək kanallı qoruma mexanizmini ağıllı şəkildə inteqrasiya edir və mürəkkəb sahə cihazları üçün möhkəm elektrik maneəsi yaradır. Bu dizayn yalnız idarəetmə şkaflarının daxilindəki yer düzülüşünü əhəmiyyətli dərəcədə optimallaşdırmır, həmçinin dəqiq arıza izolyasiyası imkanı vasitəsilə tək nöqtəli dövrə anomaliyasının bütün idarəetmə sisteminin sabitliyini pozmayacağına zamin verir.
Tətbiqlər
Neft-kimya zavodları: Sahə cihazlarını, bütün idarəetmə sisteminə təsir edə biləcək qeyri-ixtiyari qısa qapanmalardan qorumaq üçün istifadə olunur.
Kömür enerji zavodları: Mürəkkəb işçilər idarəetmə döngələrində son nöqtədə aşırı cərəyan qorunması təmin edir.
Metalurgiya və polad istehsalı zavodları: Ağır iş şəraitində mümkün olan naqillərin yaşlanması və ya avadanlığın qısa qapanmalarını aradan qaldırır.
Sulu tullantıların təmizlənməsi zavodları: Xarici sensorlar üçün əsas elektrik təhlükəsizliyi maneəsi təmin edir.
Kağız və qablaşdırma zavodları: Yüksək sürətli geri-qayıdan elektrik avadanlıqlarının dövrələrində şunt sûnucu kimi xidmət edir.
Sorunların həll edilməsi
Kanaldan siqnal yoxdur: İlk növbədə, bazaya uyğun olan sûnucunun yanması olub-olmadığını yoxlayın; sûnucunun vəziyyətini müşahidə edin.
Modul xətası: Sünucunun müqavimətinin uyğunluğunu yoxlayın; daxili müqavimətin artması analoq siqnalın distorsiyasına səbəb ola bilər.
Yüksək daxil etmə/çıxartma müqaviməti: Bazada kod açarı ilə GİRİŞ/ÇIXIŞ modulu etiketindəki dəyərin uyğunluğunu təsdiqləyin.
İlətici kablarda istilik artımı: Terminal vintlərinin qeyri-sabit olub-olmadığını və ya sigorta tutucunun kontakt yaylarının yorulub-yorulmadığını yoxlayın.
Tez-tez verilən suallar
Sual 1: Sigorta daxil edilibmi? S200-TBNF S200TBNF ?
Cavab: Xeyr. Yük cərəyanına uyğun standart 5×20 mm sigorta seçməlisiniz.
Sual 2: Bir neçə kanalda bir sigortanın yanması S200-TBNF S200TBNF ümumi sistemi təsir edərmi?
Cavab: Xeyr. Bu, kanal səviyyəsində qoruma təmin edir; yalnız arızalı dövrəni ayırır və avtobusun və digər kanalların işini pozmur.
Sual 3: Modulların yanlış quraşdırılmasını necə qarşısını almaq olar? S200-TBNF S200TBNF ?
Cavab: Uyğunsuz modulların fiziki olaraq quraşdırılmasını və zərər görməsini qarşısını almaq üçün bazanın mərkəzindəki mexaniki kodlama açarı ilə dəyəri təyin edin.
Sual 4: Sigortanı dəyişdirmək üçün kabelləri ayırmaq lazımdırmı? S200-TBNF S200TBNF ?
Cavab: Xeyr. Kabelləri ayırmaq və ya enerji verilməsini dayandırmaq lazım deyil; isti dəyişdirmə funksiyasına malikdir və buna görə də təmir zamanı dayanma yoxdur.
S5: "nın əsas elektrik məhdudiyyətləri nələrdir? S200-TBNF S200TBNF ?
Cavab: Maksimum ümumi cərəyan 10 A, maksimum dəstəklənən gərginlik 132 V AC / 150 V DC.
