Siemens 6ES7550-1AA00-0AB0 SIMATIC S7-1500 TM Count 2x24V, модуль технологических функций

Обзор

siemens SIMATIC S7-1500

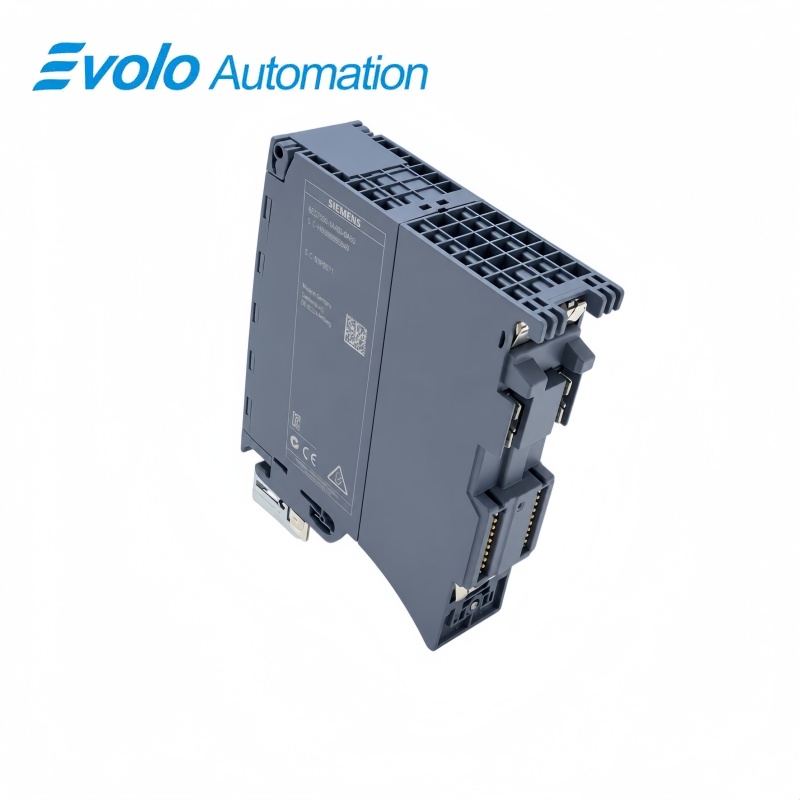

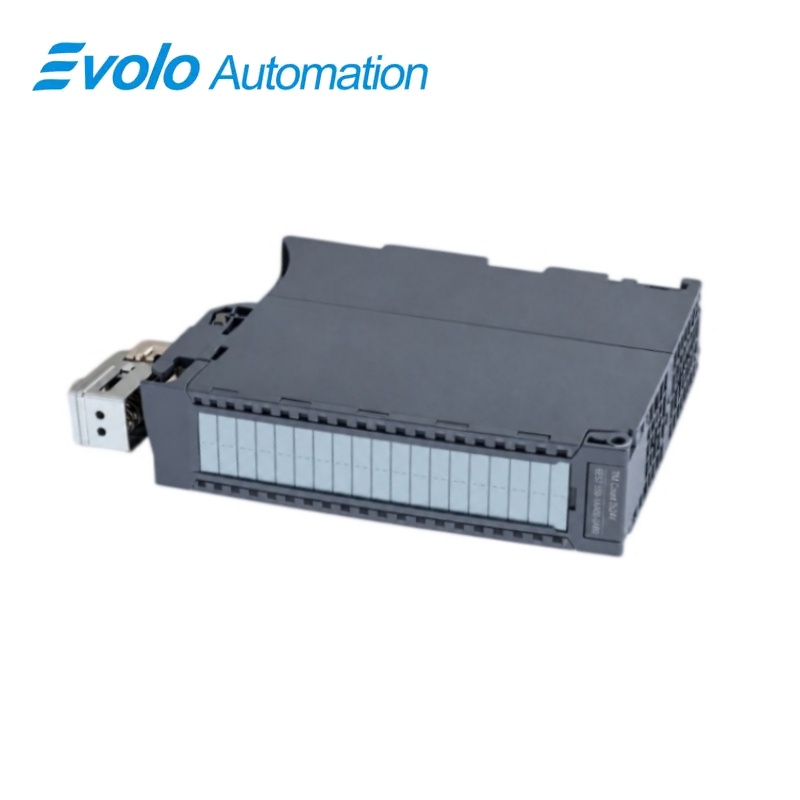

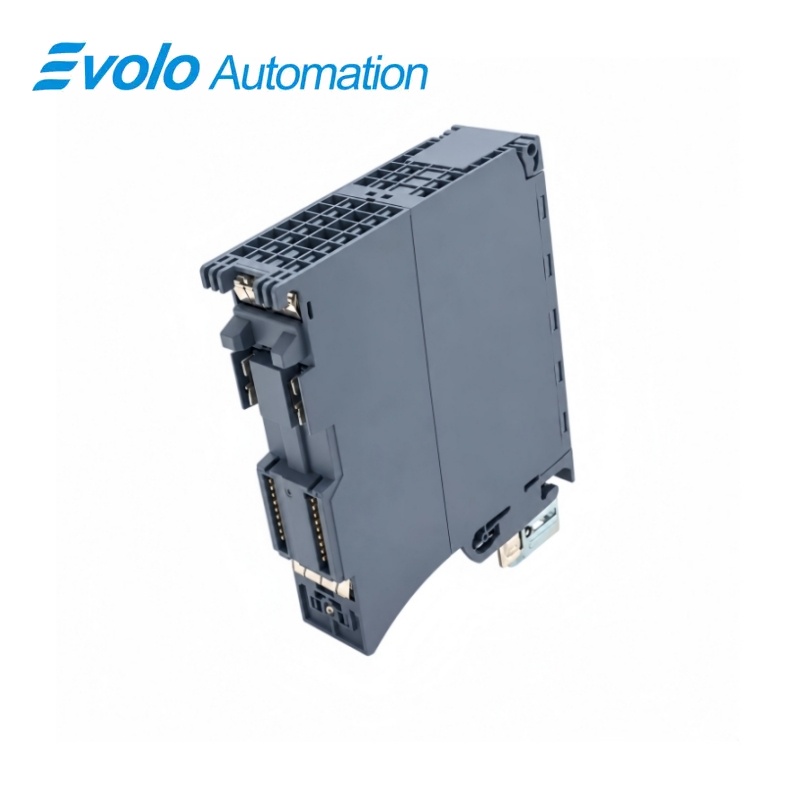

6ES7550-1AA00-0AB0 SIMATIC S7-1500 TM Count 2x24V, модуль технологических функций

Двухканальный модуль технологических функций для инкрементальных энкодеров и импульсных датчиков на 24 В с функциями сравнения счётчиков, цифровой стробировки и определения положения в системах управления движением.

Кратко

Бренд	Siemens
Модель	6ES7550-1AA00-0AB0
Тип изделия	TM Count 2x24V, модуль технологических функций
Основная функция	Высокоскоростной подсчёт и измерение положения
Применение	Системы автоматизации S7-1500 и ET 200MP

Два канала счётчика

Независимый приём импульсных сигналов и сигналов инкрементального энкодера.

Локальные управляющие сигналы

На каждый канал доступно три цифровых входа и два цифровых выхода.

Определение положения

Интеграция инкрементальных значений положения в систему управления движением S7-1500.

Обзор продукта

6ES7550-1AA00-0AB0 предоставляет два канала счётчика на 24 В для подсчёта импульсов, измерения частоты и определения инкрементального положения в станции SIMATIC S7-1500 или ET 200MP.

Модуль принимает сигналы энкодера с источником или с приёмником, включает цифровые входы для функций «шлюз», «захват» и «синхронизация», а также может переключать выходы по заданным значениям сравнения.

Основное внимание при заказе: Согласуйте тип сигнала энкодера на 24 В, входную частоту, режим оценки и длину кабеля, затем выберите требуемую конфигурацию для счёта, измерения или ввода положения.

Ключевые функции

Счётчик импульсов энкодера

Поддерживаются инкрементальные каналы A/B, нулевые каналы и импульсные энкодеры с максимальной входной частотой 200 кГц и частотой счёта 800 кГц при четырёхкратной оценке.

Управление шлюзом и сравнение

Аппаратные и программные шлюзы, захват, синхронизация и два компаратора на канал координируют счёт с технологическим процессом станка.

Измерения и управление движением

Модуль измеряет частоту и длительность цикла, а также поддерживает инкрементальный сбор данных о положении для системы управления движением S7-1500.

Официальные технические характеристики

Счетные каналы	2
Максимальная входная частота энкодера	200 кГц
Максимальная частота подсчёта	800 кГц при четырёхкратной оценке
Уровень сигнала энкодера	24 В; входы типа source или sink
Цифровые управляющие входы	всего 6; по 3 на канал
Цифровые выходы	4 транзисторных выхода; по 2 на канал
Номинальное выходное течение	0,5 А на выход; максимум 2 А на модуль
Компараторы	по 2 на канал
Напряжение питания нагрузки	24 В постоянного тока; допустимый диапазон — от 19,2 до 28,8 В
Максимальный ток холостого хода	75 мА
Общее питание энкодера	L+ минус 0,8 В; максимум 1 А суммарно для обоих каналов
Типичные потери мощности	4 Вт
Область входных адресов на канал	16 Bytes
Область выходных адресов на канал	12 байт; 4 байта для управления движением
Длина экранированного кабеля энкодера	До 600 м в зависимости от частоты и качества кабеля; максимум 50 м при 200 кГц
Минимальный изохронный цикл шины	250 мкс
Диапазон измерения частоты	0,04 Гц–800 кГц
Диапазон измерения продолжительности цикла	1,25 мкс–25 с

Официальный источник: Руководство по эксплуатации и технические характеристики продукции Siemens

Часто задаваемые вопросы

Можно ли подключить энкодер RS422 на 5 В непосредственно к модулю 6ES7550-1AA00-0AB0?

Эта версия предназначена для сигналов энкодера с источником или стоком напряжения 24 В.

Поддерживает ли модуль 6ES7550-1AA00-0AB0 локальные управляющие сигналы для мобильного оборудования?

Импульсный вход 200 кГц достигает частоты подсчёта 800 кГц за счёт учёта четырёх фаз сигнала.

Какова максимальная длина кабеля энкодера при работе на полной скорости для модуля 6ES7550-1AA00-0AB0?

При входной частоте 200 кГц максимальная длина экранированного кабеля энкодера составляет 50 м.

Можно ли останавливать и запускать подсчёт с помощью датчика, подключённого к модулю 6ES7550-1AA00-0AB0?

Цифровой вход может использоваться в качестве аппаратного затвора; также доступно программное управление затвором.

Может ли модуль 6ES7550-1AA00-0AB0 переключать выход при достижении заданного значения счётчика?

Два компаратора на канал могут активировать программируемые цифровые выходы на основе значений сравнения.

Какой ток питания энкодера можно потреблять от модуля 6ES7550-1AA00-0AB0?

Общий источник питания энкодеров 24 В обеспечивает максимальный суммарный ток 1 А для обоих каналов.

Можно ли использовать модуль 6ES7550-1AA00-0AB0 для оси позиционирования S7-1500?

Для управления движением в системе S7-1500 поддерживается инкрементальный способ определения положения.

Примечания по совместимости и заказу

Перед заказом модуля 6ES7550-1AA00-0AB0: Выберите этот счётный модуль на 24 В для совместимых выходов энкодера и требуемого режима подсчёта или управления движением, включая необходимый передний разъём и компоненты станции.

Чек-лист совместимости для модуля 6ES7550-1AA00-0AB0

• Соблюдайте разделение проводки энкодера на 24 В и интерфейсов RS422 или SSI на 5 В.
• Учитывайте ограничение длины кабеля энкодера, зависящее от частоты: например, 50 м при 200 кГц.
• Рассчитывайте общий источник питания энкодера с учётом обоих каналов совместно.
• Выделите адресные области на канал для выбранного технологического режима работы.
