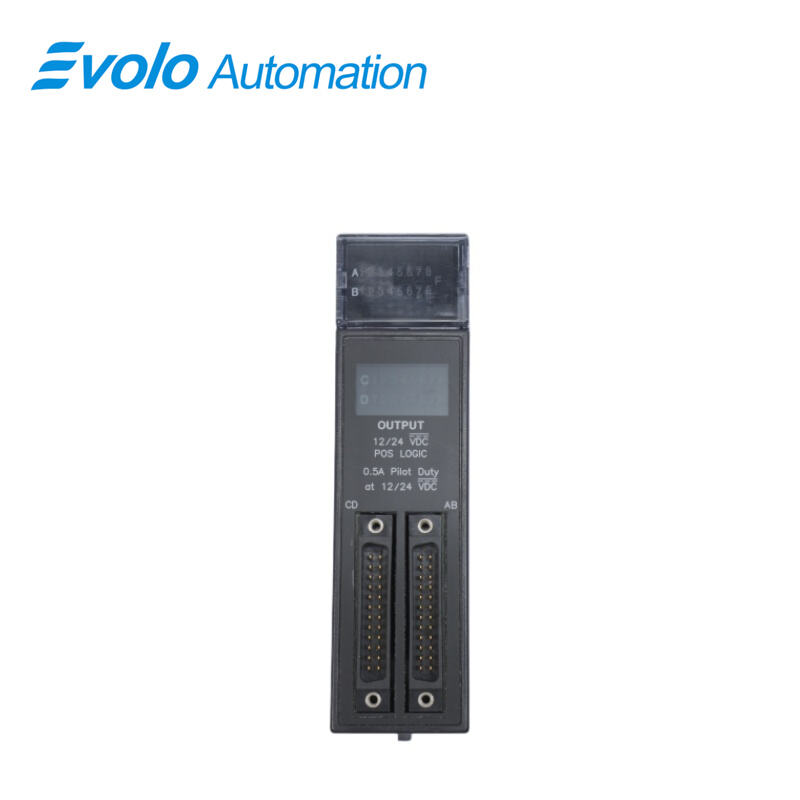

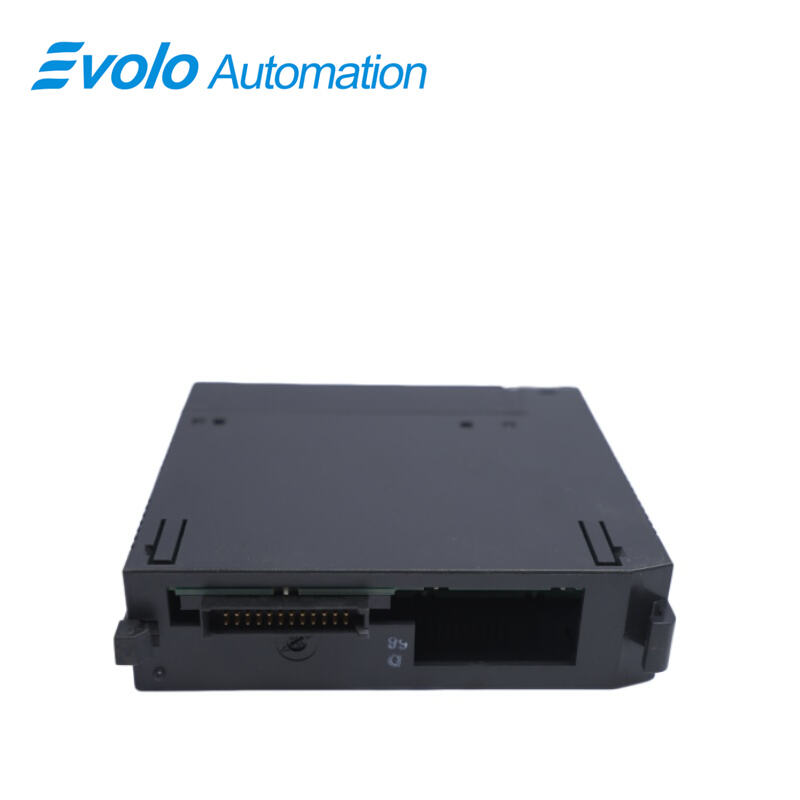

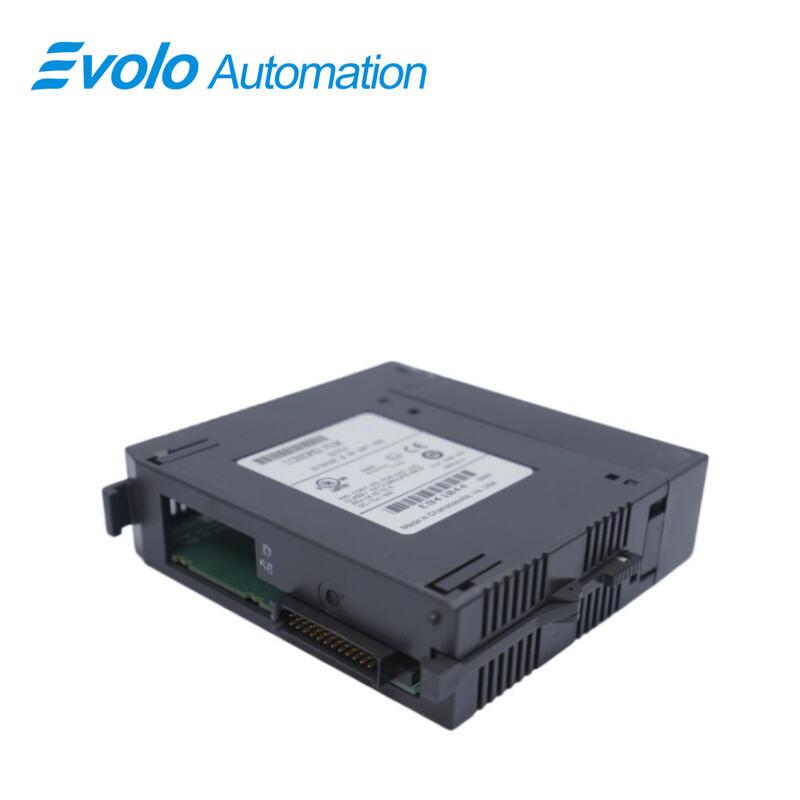

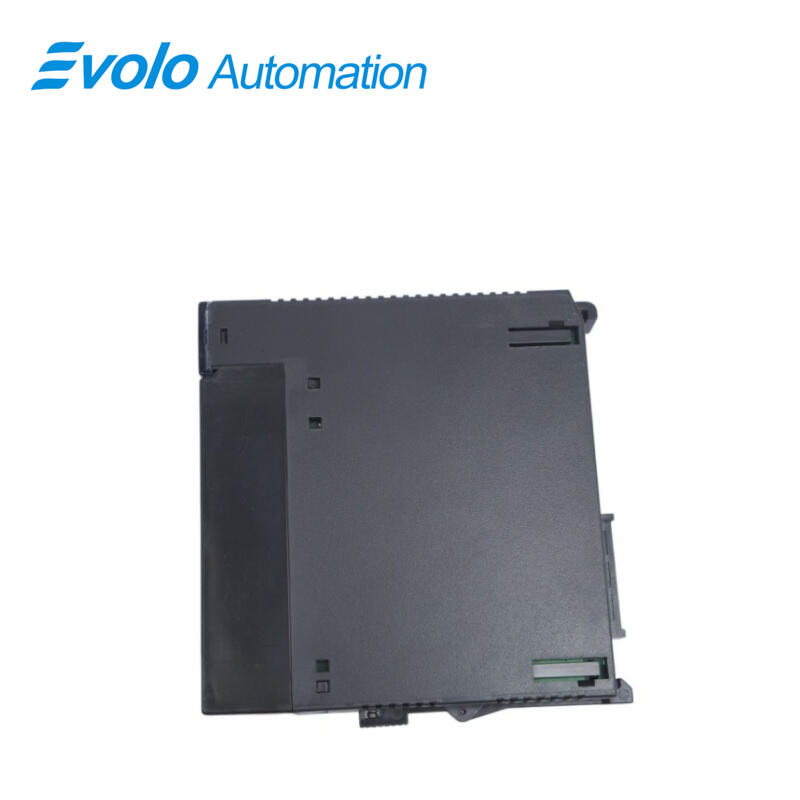

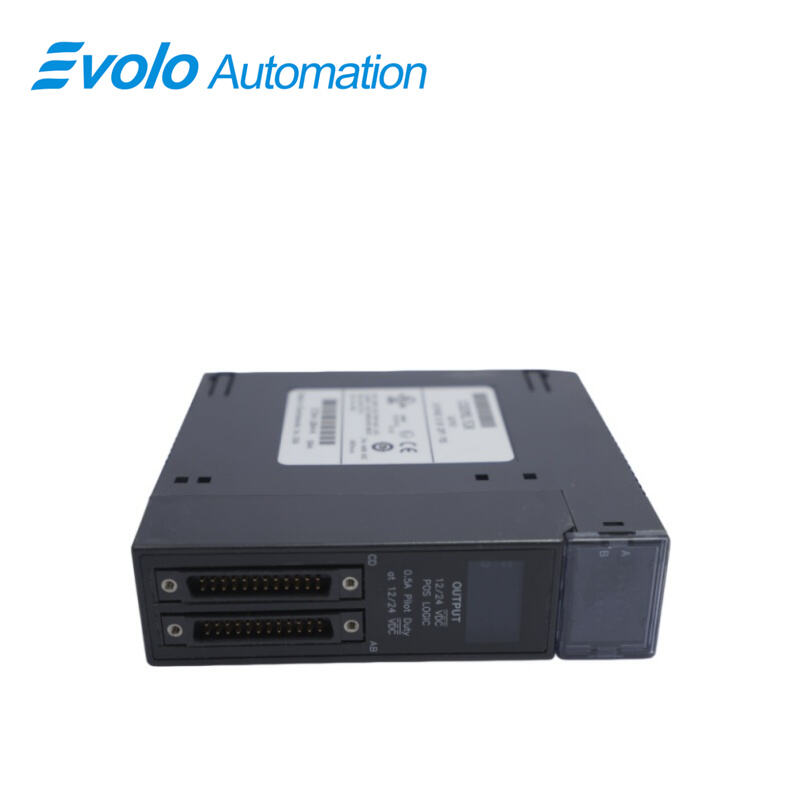

Modul de ieșire cu logică pozitivă IC693MDL753

Prezentare generală

Locul de origine:	SUA
Nume marcă:	Ge
Număr model:	IC693MDL753
Detalii de ambalare:	Original, nou, sigilat de fabrică
Termen de livrare:	5-7 Zile
Termeni de plată:	T/T
Capacitate de furnizare:	În stoc

Specificații

Descriere

Modulul de ieșire cu logică pozitivă IC693MDL753, 12/24 V CC, 0,5 A, pentru controllerul logic programabil (PLC) din seria 90-30 oferă 32 de ieșiri discrete. Ieșirile sunt aranjate în patru grupuri izolate de câte opt (A1–A8, B1–B8, C1–C8 și D1–D8); fiecare grup are propria bornă comună. Ieșirile sunt de tip logică pozitivă sau de tip „sourcing”, deoarece comută sarcinile pe partea pozitivă a sursei de alimentare și, prin urmare, furnizează curent către sarcină. Ieșirile pot comuta sarcini ale utilizatorului în domeniul de tensiune de la +12 până la +24 V CC (+20 %, –15 %) și pot furniza un curent maxim de 0,5 A pe punct. Pe conectorii de intrare/ieșire ai utilizatorului sunt prevăzute două pini pentru borna comună a fiecărui grup. Fiecare pin are o capacitate de transport al curentului de 3 amperi. Se recomandă conectarea la ambele pini atunci când se realizează legătura la borna comună; totuși, această conexiune dublă este obligatorie în aplicațiile cu curent ridicat (între 3 și 4 amperi).

Aplicații

Producție: Producția de automobile, producția de echipamente electronice etc.

Produse petrochimice: Utilizate în sistemele de control al proceselor.

Alimente și băuturi: Utilizate în liniile de producție pentru ambalaje.

Automatizare industrială: Utilizate în diverse sisteme de automatizare industrială, cum ar fi liniile de producție și liniile de ambalare.

Controlul proceselor: În sistemele de control al proceselor, pentru comandarea actuatorilor.

Comanda mașinilor: Pentru comandarea diverselor acțiuni ale unei mașini.

Conectare la câmp

Tabelul de mai jos este oferit clienților noștri în scop de conveniență, ca ajutor la racordarea conectorilor cu 24 de pini folosind cablul IC693CBL315. El include toate informațiile necesare privind racordarea, într-un singur tabel. Acest tabel conține următoarele informații:

1. Numărul punctului modulului: A1 – A8, B1 – B8, C1 – C8, D1 – D8, puncte de tensiune și puncte comune

2. Numărul pinului conectorului: A1 până la A12 și B1 până la B12

3. Numărul perechii de cablu: perechea 1 până la perechea 12

4. Codul culorii firelor: culoare de bază sau culoare de bază cu bandă colorată (tracer)

Sunt prevăzute, de asemenea, coloane pentru referințele circuitelor și numerele de cabluri ale clientului. Vă rugăm să copiați și

să utilizați fișele de lucru de pe această pagină și cea următoare, după cum este necesar, la cablarea modulului de ieșire cu 32 de puncte, logică pozitivă de 0,5 A, 12/24 V CC,

modulul de ieșire cu 32 de puncte, logică pozitivă de 0,5 A, 12/24 V CC.

Întrebări frecvente

Î: Modulul IC693MDL753 este însoțit de o garanție?
R: Da, modulul IC693MDL753 include o garanție de 1 an.

Î: Câte grupuri de ieșire are modulul IC693MDL753?
R: Modulul IC693MDL753 are patru (4) grupuri de ieșire, fiecare având câte opt (8) canale.

Î: Care este valoarea nominală a curentului de ieșire pe punct pentru modulul IC693MDL753?
R: Curentul de ieșire pe punct al modulului IC693MDL753 este de 0,5 A.

Î: Care este gradul de izolare între grupuri al modulului?
R: Modulul IC693MDL753 are o clasă de izolare în grup de 250 VAC.

Î: Care este consumul de curent al modulului IC693MDL753?
R: Modulul IC693MDL753 are un consum de curent de 260 mA de la magistrala de 5 VDC, mai exact 3 mA + 3 mA per punct activat + 4,7 mA per indicator LED.

Î: Care este ansamblul de cabluri compatibil cu modulul IC693MDL753?
R: Ansamblul de cabluri compatibil este IC693CBL315.

Î: Care este timpul de răspuns al modulului IC693MDL753?
R: Modulul IC693MDL753 are un timp de răspuns de 0,5 ms pentru ambele tranziții ale semnalului.
