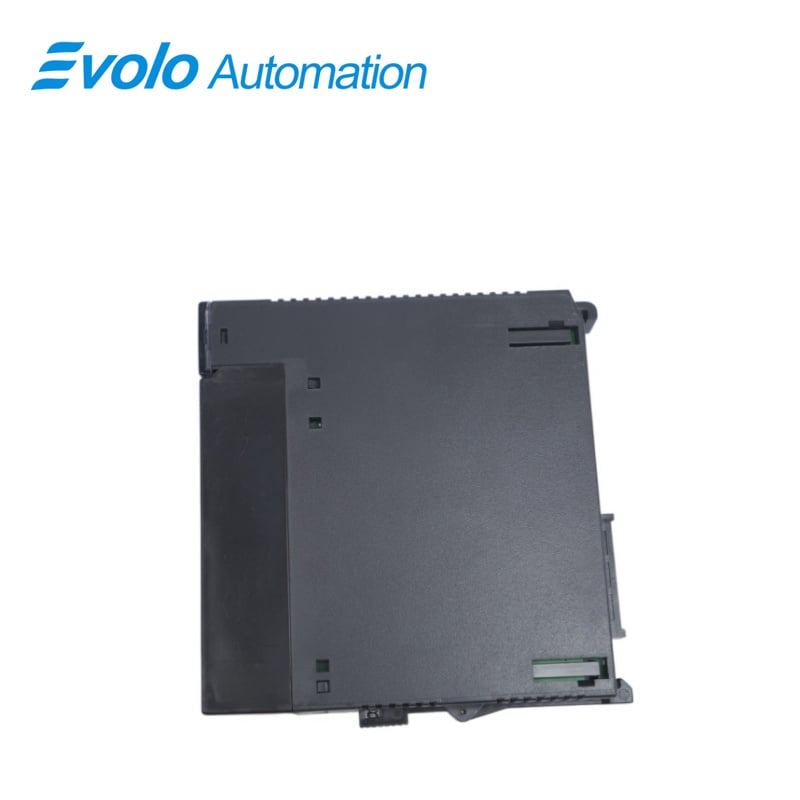

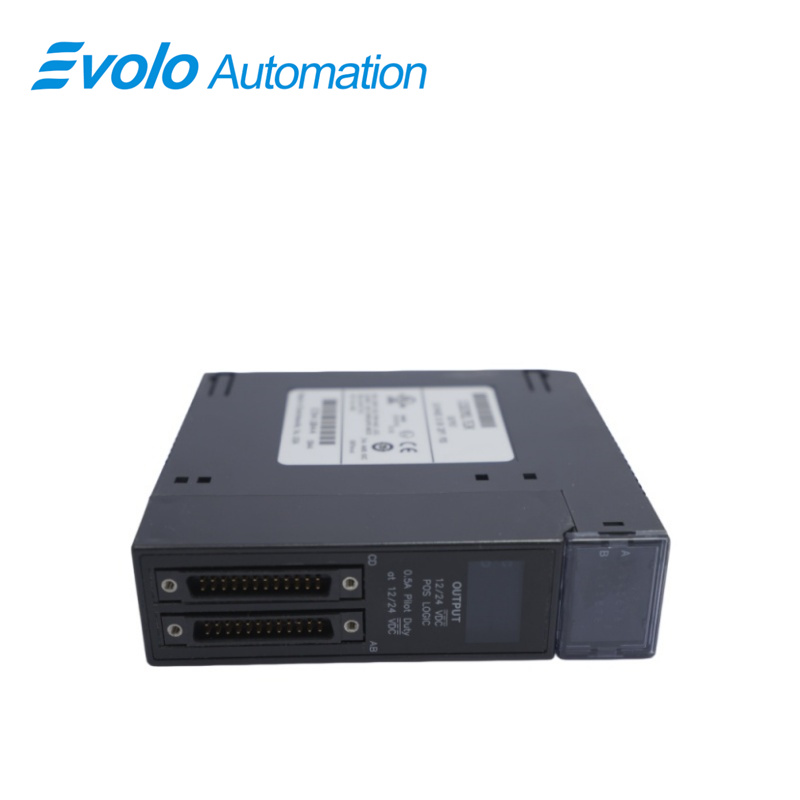

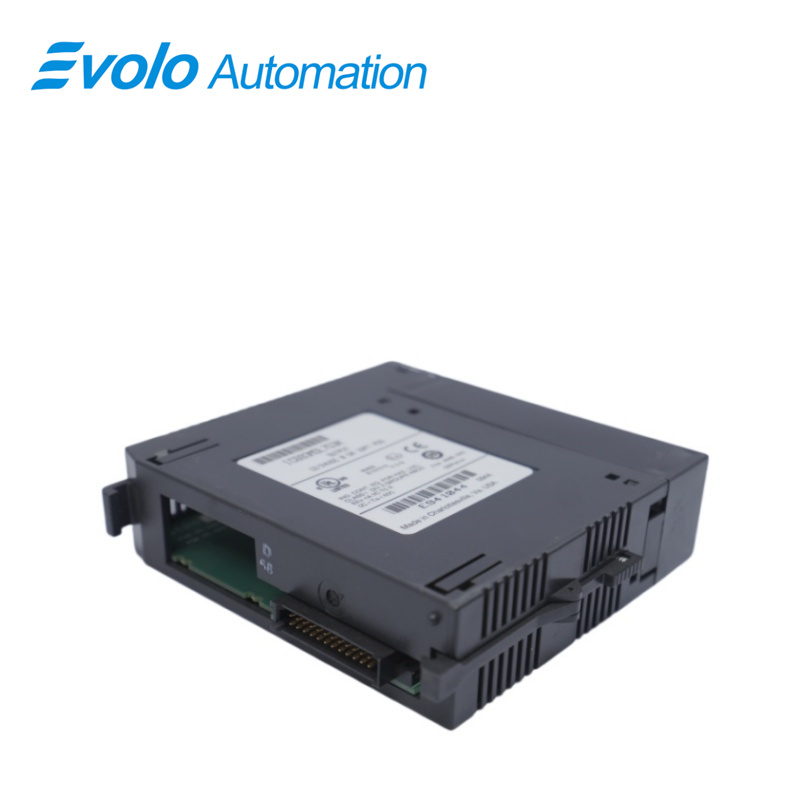

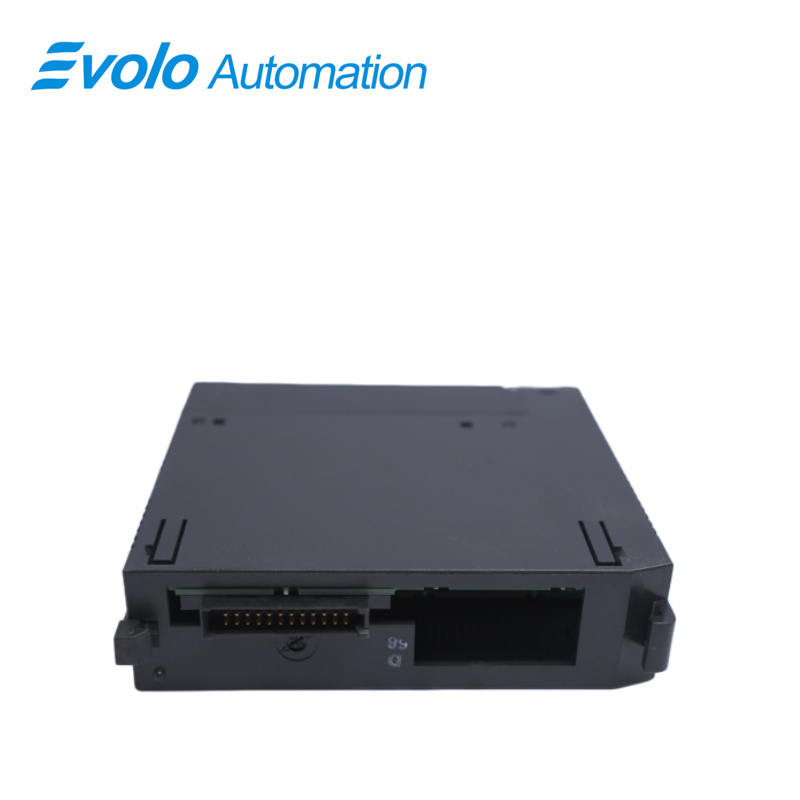

IC693MDL753 uitgangsmodule met positieve logica

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC693MDL753
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De IC693MDL753, een 12/24 VDC, 0,5 A positieve-logica-uitgangsmodule voor de Series 90-30 programmeerbare logische besturing (PLC), biedt 32 discrete uitgangen. De uitgangen zijn ingedeeld in vier geïsoleerde groepen van acht (A1–A8, B1–B8, C1–C8 en D1–D8); elke groep heeft een eigen gemeenschappelijke aansluiting (common). De uitgangen zijn van het type positieve logica of sourcing-uitgangen, wat betekent dat ze de belastingen aan de positieve zijde van de voeding schakelen en daarom stroom aan de belasting leveren. De uitgangen kunnen gebruikersbelastingen schakelen binnen het bereik van +12 tot +24 VDC (+20 %, –15 %) en kunnen per punt maximaal 0,5 ampère leveren. Voor elke groepscommon zijn twee pinnen voorzien op de gebruikers-I/O-aansluitingen. Elke pin kan een stroom van 3 ampère verwerken. Het wordt aanbevolen om verbinding te maken met beide pinnen bij het aansluiten van de common; dit is echter verplicht bij toepassingen met hoge stroom (tussen 3 en 4 ampère).

Toepassingen

Productie: Automobielproductie, elektronica-productie, enz.

Petrochemie: Gebruikt in procesregelsystemen.

Voedings- en drankindustrie: Gebruikt in verpakkingsproductielijnen.

Industriële automatisering: Gebruikt in diverse industriële automatiseringssystemen, zoals productielijnen en verpakkingslijnen.

Procesregeling: In procesregelsystemen voor het aansturen van de actuatoren.

Machinebesturing: Voor het aansturen van de verschillende bewegingen van een machine.

Veldbedrading

De volgende tabel wordt ter wille van het gemak van onze klanten verstrekt als hulpmiddel bij het aansluiten van de 24-pinsconnectoren met behulp van de kabel IC693CBL315. Deze bevat alle vereiste aansluiginformatie in één overzichtelijke tabel. De tabel bevat de volgende informatie:

1 modulepuntnummer: A1 – A8, B1 – B8, C1 – C8, D1 – D8, spanning- en gemeenschappelijke aansluitpunten

2 connectorpinnummer: A1 tot en met A12, en B1 tot en met B12

3 kabelpaarnummer: paars 1 tot en met paars 12

4 kleurcode van de draad: basiskleur of basiskleur met streepje (tracerkleur)

Er zijn ook kolommen voorzien voor circuitsymbolen en klantdraadnummers. Kopieer en

gebruik de werkbladen op deze en de volgende pagina indien nodig bij het aansluiten van de 12/24 V DC,

0,5 A positieve logica, 32-punts uitgangsmodule.

Veelgestelde vragen

V: Is de IC693MDL753 voorzien van een garantie?
A: Ja, de IC693MDL753 is inclusief een garantie van 1 jaar.

V: Hoeveel uitgangsgroepen heeft de IC693MDL753?
A: De IC693MDL753 heeft vier (4) uitgangsgroepen van elk acht (8) kanalen.

V: Wat is de uitgangsstroom per punt van de IC693MDL753?
A: De uitgangsstroom per punt van de IC693MDL753 bedraagt 0,5 A.

V: Wat is de groepisolatiewaarde van de module?
A: De IC693MDL753 heeft een groepisolatierating van 250 VAC.

V: Wat is het stroomverbruik van de IC693MDL753?
A: De IC693MDL753 heeft een stroomverbruik van 260 mA van de 5 VDC-backplane, specifiek 3 mA + 3 mA per actief punt + 4,7 mA per LED-indicator.

V: Wat is de compatibele kabelset voor de IC693MDL753?
A: De compatibele kabelset is IC693CBL315.

V: Wat is de reactietijd van de IC693MDL753?
A: De IC693MDL753 heeft een reactietijd van 0,5 ms voor beide signaalovergangen.
