modul tahometru 3500/50 133388-02

Prezentare generală

Locul de origine:	SUA
Nume marcă:	Bently Nevada
Număr model:	3500/50 133388-02
Detalii de ambalare:	Original, nou, sigilat de fabrică
Termen de livrare:	5-7 Zile
Termeni de plată:	T/T
Capacitate de furnizare:	În stoc

Detalii rapide

Descriere

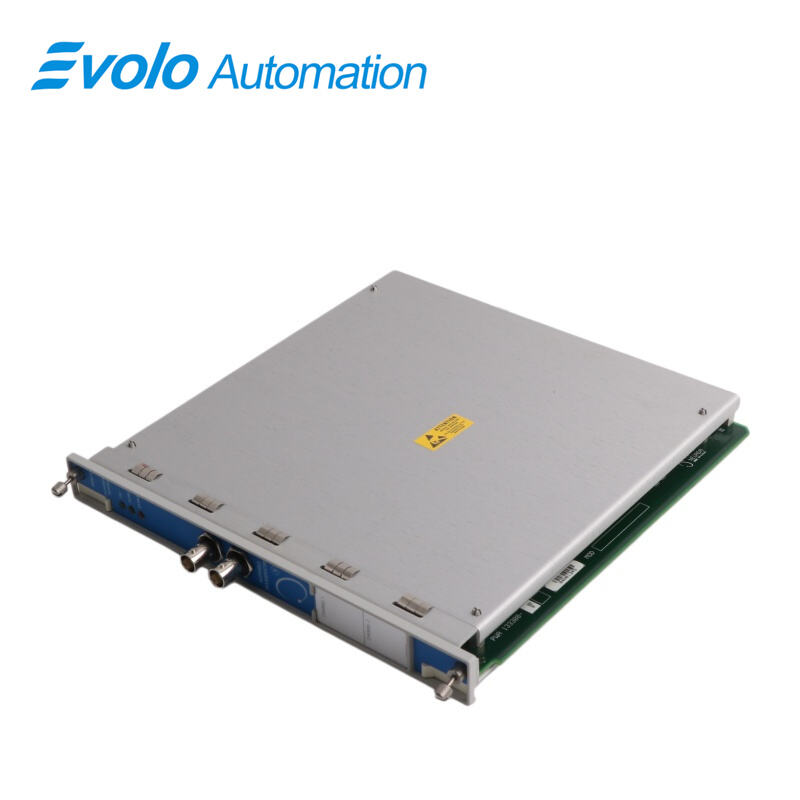

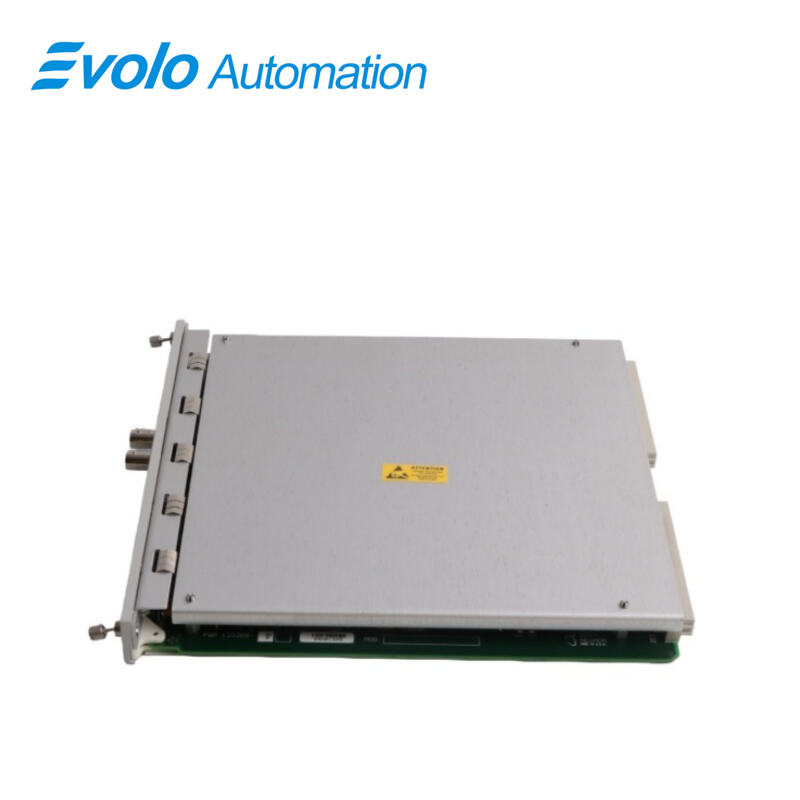

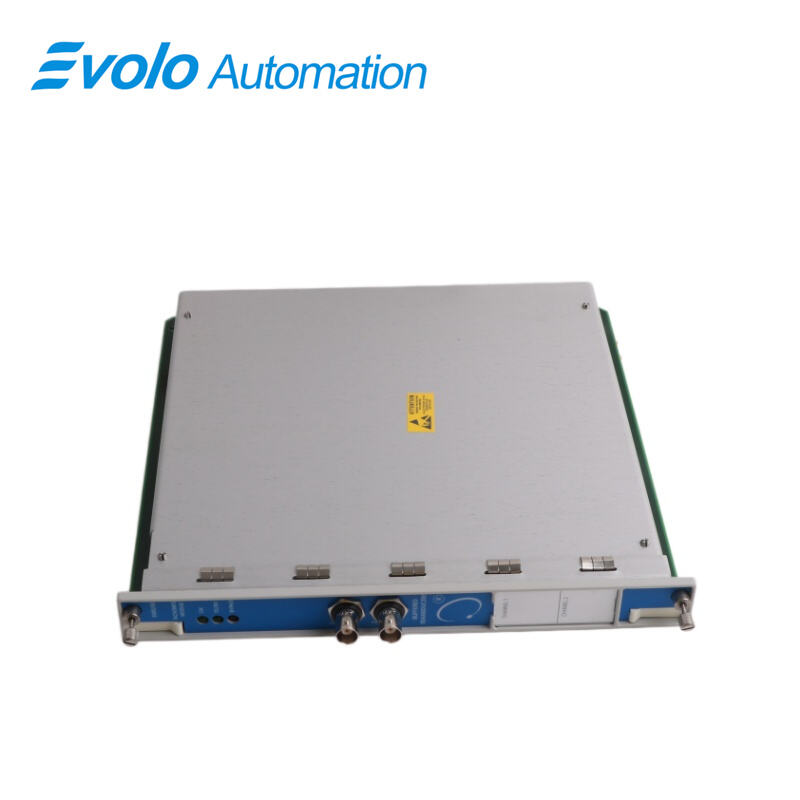

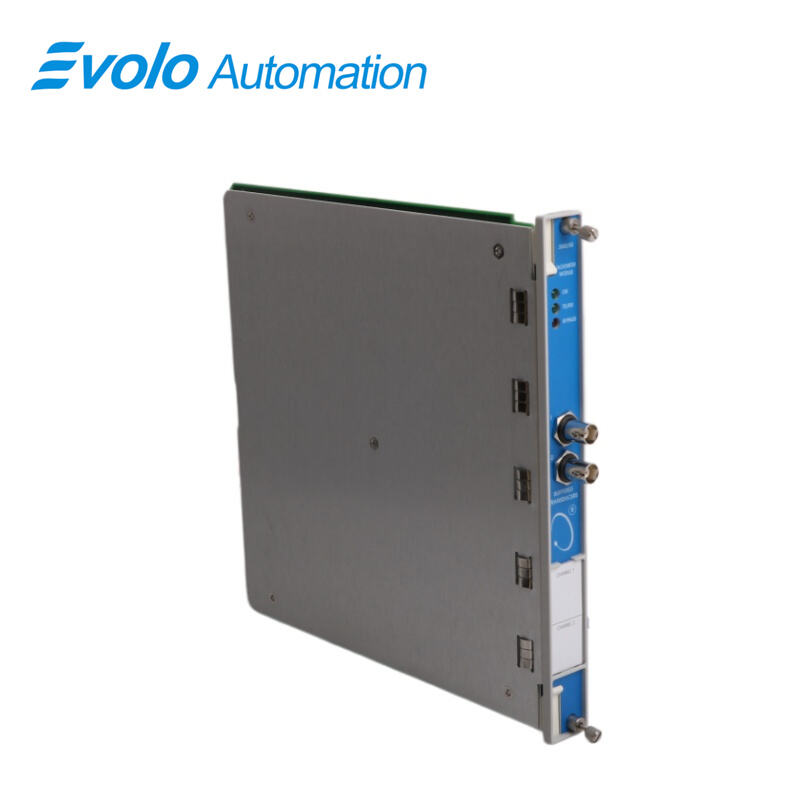

The Bently Nevada 3500/50 Modulul tahometru este un monitor de viteză cu două canale, conceput pentru automatizarea industrială. Acesta 3500/50primește până la două semnale de la sonde de proximitate sau captori magnetici, cu game de intrare de la +10 V la -24 V și impedanță standard de 20 kΩ. Furnizează ieșiri condiționate Keyphasor prin conectori coaxiali și suportă alimentare pentru traductoare de 24 Vcc pe canal. Modulul oferă ieșiri înregistratoare de 4–20 mA cu o rezoluție de 0,3662 µA și actualizează datele la fiecare 100 ms. Funcția de memorare a valorii maxime înregistrează viteza cea mai mare și rotațiile inverse, iar alarmele se declanșează în caz de depășire a vitezei, accelerație, viteză nulă sau rotație inversă. Spațiul necesar în rack este de 1 slot frontal complet înălțime pentru modul și 1 slot posterior pentru I/O. 3500/50este configurat cu software-ul de configurare a rack-ului 3500 și permite monitorizarea automată a vitezei și a rotorului, fiind astfel ideal pentru sistemele de control industrial.

Aplicații

Monitorizează viteza arborelui în mașinile rotative

The 3500/50acceptă până la două semnale de traductor provenite de la sonde de proximitate sau captori magnetici, cu domeniul de intrare de la +10 V la -24 V și impedanța de intrare de 20 kΩ (40 kΩ pentru TMR, 7,15 kΩ pentru bariera internă). Aceasta permite 3500/50măsurarea precisă a vitezei arborelui în pompe, compresoare și turbine, cu o rată de actualizare în timp real de 100 ms pentru controlul automatizat.

Detectează accelerația și decelerația rotorului

Cu cele două canale de intrare, 3500/50calculează accelerația rotorului și declanșează alarme atunci când sunt depășite valorile stabilite. Modulul poate monitoriza pragurile de accelerație și rotațiile inverse, stocând viteza maximă inversă sau numărul de rotații inverse pentru analiză ulterioară.

Furnizează semnale Keyphasor condiționate

The 3500/50furnizează ieșiri Keyphasor condiționate prin conectori coaxiali de 550 Ω pe canal. Aceste semnale alimentează alte monitoare din rack-ul 3500, reducând necesitatea modulelor Keyphasor separate și simplificând configurațiile de monitorizare automată.

Generează semnale automate de alarmă

Este configurat prin software-ul de configurare a rack-ului 3500, iar 3500/50activează alarmele pentru viteză, viteză zero, accelerația rotorului sau rotația inversă. Furnizează semnale de 4–20 mA pe sarcini de 0–600 Ω, cu o eroare de ±0,25 % la temperatura camerei și de ±0,7 % pe întreaga gamă de temperaturi.

Specificații

Avantaj competitiv

Conexiune directă la sonde de proximitate și captori magnetici

The 3500/50suportă 1–2 traductoare pe modul, cu 24 Vcc, 40 mA pe canal, oferind măsurători directe fără module suplimentare de interfață, ceea ce simplifică instalarea în sistemele de automatizare.

Ieșire rapidă și precisă a semnalelor

The 3500/50furnizează ieșiri de înregistrare 4–20 mA cu o rezoluție de 0,3662 µA pe bit și o rată de actualizare de 100 ms, asigurând date precise privind viteza și accelerația rotorului pentru controlul automat al proceselor.

Integrare eficientă în rack

Este necesar doar un singur slot frontal de înălțime completă pentru 3500/50modulul de monitorizare, cu un singur slot posterior de înălțime completă pentru modulele I/O, optimizând astfel spațiul din rack în sistemele de automatizare industrială.
