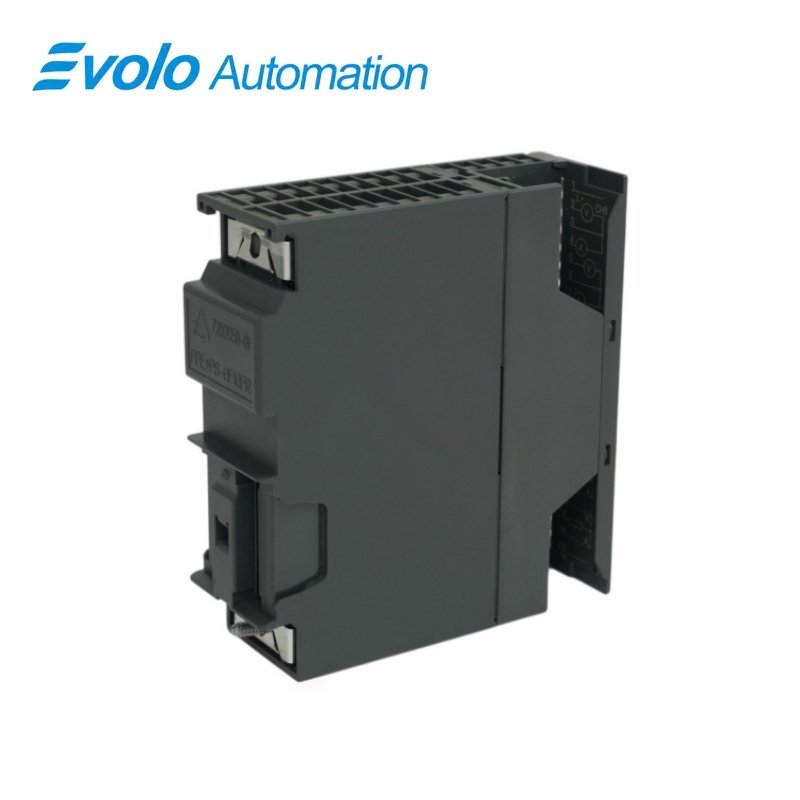

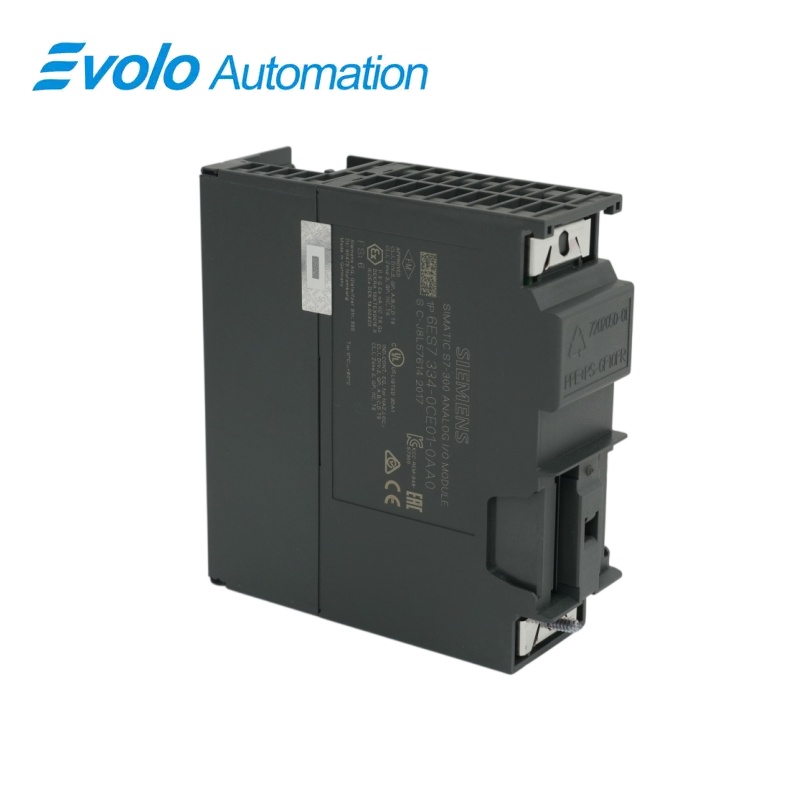

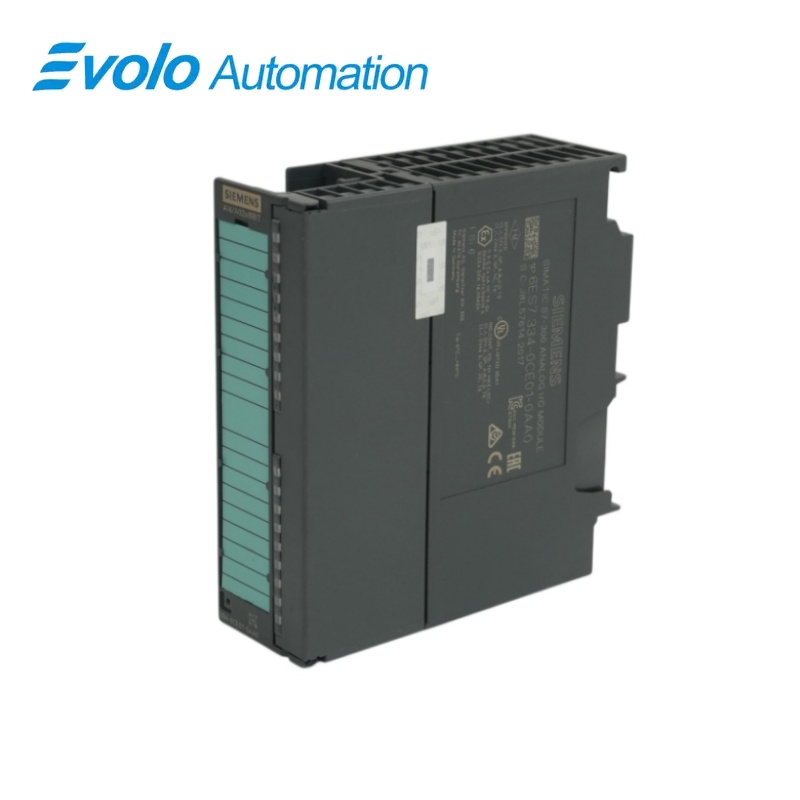

Módulo de entrada e saída analógica SM 334 SIMATIC S7-300 da Siemens 6ES7334-0CE01-0AA0

Visão Geral

Siemens SIMATIC S7-300

módulo analógico de entrada e saída SM 334 SIMATIC S7-300 6ES7334-0CE01-0AA0

Módulo analógico compacto não isolado com quatro entradas e duas saídas para sinais de tensão ou corrente, utilizando conector frontal de 20 pinos.

Num Relance

Marca	Siemens
Modelo	6ES7334-0CE01-0AA0
Tipo de Produto	Módulo analógico de E/S SM 334
Função principal	Aquisição e saída de sinais analógicos
Aplicação	Estações SIMATIC S7-300 e ET 200M

Canais Analógicos Mistos

Quatro entradas analógicas e duas saídas analógicas num único módulo.

Tensão e corrente

Utilize faixas de sinal de 0–10 V ou 0–20 mA.

Placa de base ativa

A remoção e a inserção são possíveis com um barramento de fundo ativo.

Visão geral do produto

6ES7334-0CE01-0AA0 combina quatro entradas analógicas e duas saídas analógicas no módulo SIMATIC S7-300 SM 334 para tratamento compacto de sinais de tensão e corrente.

As entradas e saídas oferecem resolução de 8 bits, incluindo sobreescala, com tempo máximo de ciclo de entrada de 5 ms e conexão frontal de 20 pinos.

Foco do pedido: Ajuste a fiação de tensão ou corrente, a carga de saída e o conector de 20 pinos, e utilize a configuração de fundo ativo exigida para remoção e inserção.

Funções Principais

Processamento de sinais mistos

As quatro entradas e duas saídas suportam sinais de 0–10 V e 0–20 mA em um único módulo não isolado.

Interface com transdutores

É possível conectar sensores de tensão e transdutores de corrente de quatro fios, enquanto transdutores de corrente de dois fios não são suportados.

Saída analógica controlada

As saídas de tensão incluem proteção contra curto-circuito, e o tempo de conversão da saída analógica é de 500 µs por canal.

Especificações oficiais

Capacidade do Canal Analógico	4 entradas e 2 saídas
Faixas de sinal de entrada e saída	0–10 V ou 0–20 mA
Resistência de entrada	100 kΩ para 0–10 V; 50 Ω para 0–20 mA
Resolução de entrada e saída	8 bits, incluindo sobreescala
Tempo máximo de ciclo de entrada	5 ms para todos os canais
Tempo de conversão da saída	500 µs por Canal
Tempo de estabilização da saída	0,3 ms para cargas resistivas ou indutivas; 3 ms para cargas capacitivas
Limites de carga de saída de tensão	Mínimo 5 kΩ; capacitância máxima de 1 µF
Limites de carga de saída de corrente	Máximo 300 Ω; indutância máxima de 1 mH
Corrente de curto-circuito de saída de tensão	máximo de 11 mA
Tensão máxima em vazio na saída de corrente	15 V
Fonte de alimentação nominal de carga	24 V de corrente contínua
Corrente de alimentação sem carga máxima	110 mA a partir de L+
Corrente Máxima na Placa de Conexão	55 mA a 5 V CC
Perda de potência típica	3 W
Comprimento do cabo de sinal blindado	máximo de 200 m
Conector frontal	conector de 20 pinos
Dimensões (L × A × P)	40 × 125 × 117 mm

Fonte oficial: Manual do produto e especificações técnicas da Siemens

Perguntas frequentes

Posso conectar instrumentos de tensão e corrente ao modelo 6ES7334-0CE01-0AA0?

Os canais analógicos suportam faixas de sinal de 0–10 V e 0–20 mA.

O modelo 6ES7334-0CE01-0AA0 suporta tensão e corrente para equipamentos móveis?

Termopares, termómetros de resistência e medição de resistência não são suportados por esta versão.

Posso utilizar um transmissor de corrente de dois fios com o modelo 6ES7334-0CE01-0AA0?

A medição de corrente suporta transdutores de quatro fios, e não transdutores de dois fios.

Qual conector frontal devo encomendar para o modelo 6ES7334-0CE01-0AA0?

É necessário um conector frontal S7-300 de 20 pinos.

Qual carga de saída posso ligar ao modelo 6ES7334-0CE01-0AA0?

As cargas de tensão devem ser de, no mínimo, 5 kΩ, e as cargas de corrente não devem exceder 300 Ω.

Posso substituir o modelo 6ES7334-0CE01-0AA0 sem interromper o backplane ativo?

A remoção e a inserção são possíveis quando a estação utiliza um barramento ativo de fundo.

O módulo 6ES7334-0CE01-0AA0 gera interrupções de diagnóstico para falhas nos canais?

Este módulo não fornece alarmes nem função de diagnóstico.

Notas de Compatibilidade e Pedido

Antes de encomendar o 6ES7334-0CE01-0AA0: Utilize esta versão não isolada do SM 334 com os instrumentos de tensão ou corrente previstos, o conector frontal adequado e uma disposição da estação compatível com o procedimento de substituição exigido.

Lista de verificação de compatibilidade para o 6ES7334-0CE01-0AA0

• Mantenha esta versão de 8 bits 0CE01 distinta do módulo 0KE00 de 12 bits, capaz de medir temperatura.
• Forneça transdutores de corrente de quatro fios sempre que for necessária a medição de corrente.
• Verifique os limites de carga nas saídas de tensão e corrente antes de ligar os atuadores.
• Utilize um barramento ativo se for necessário efetuar remoção e inserção durante a operação da estação.
