Visão Geral
SIEMENS · SIMATIC ET 200iSP

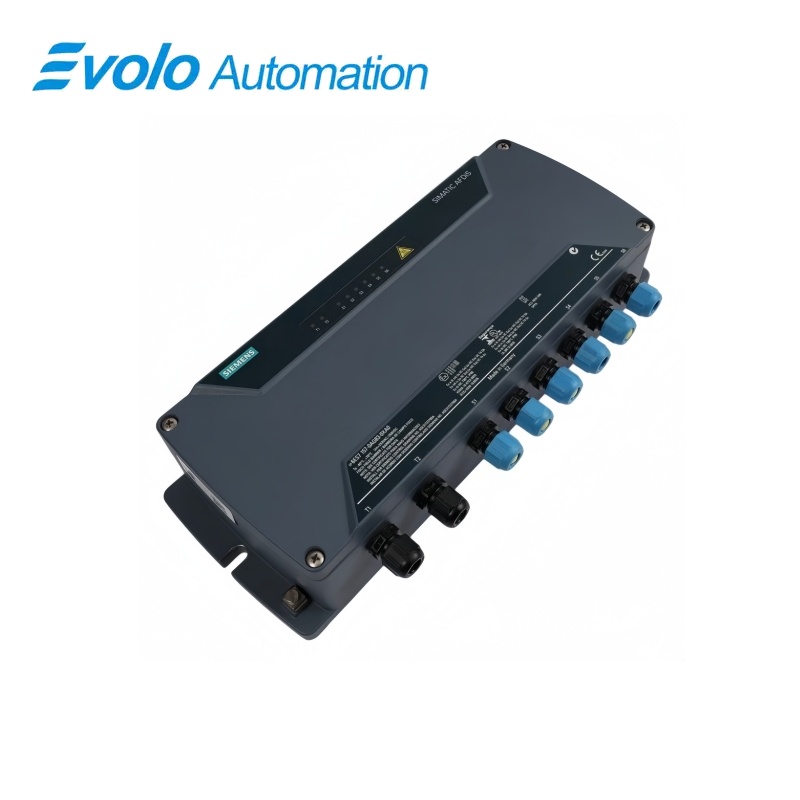

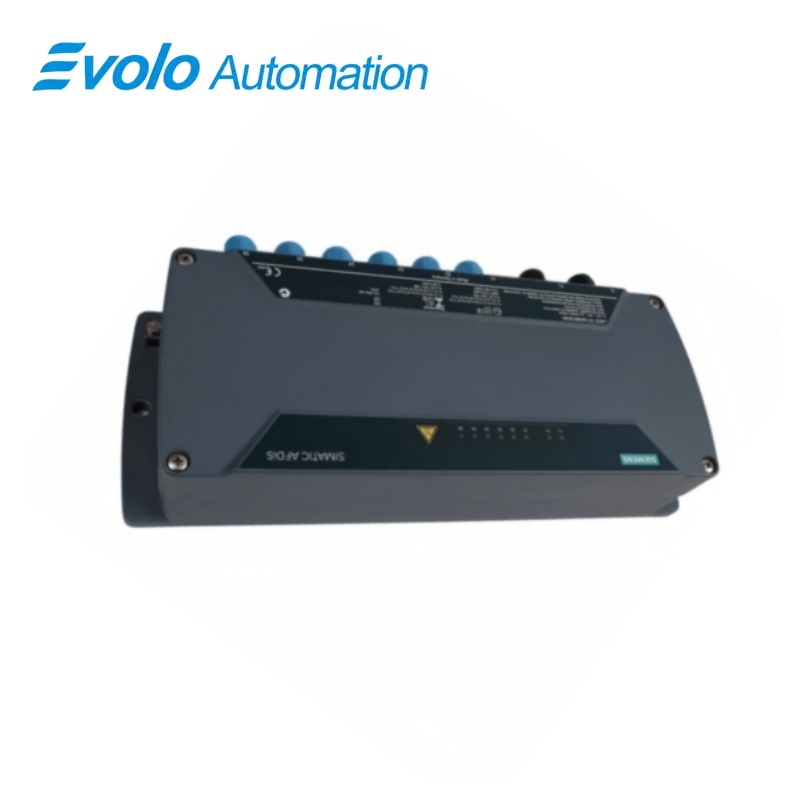

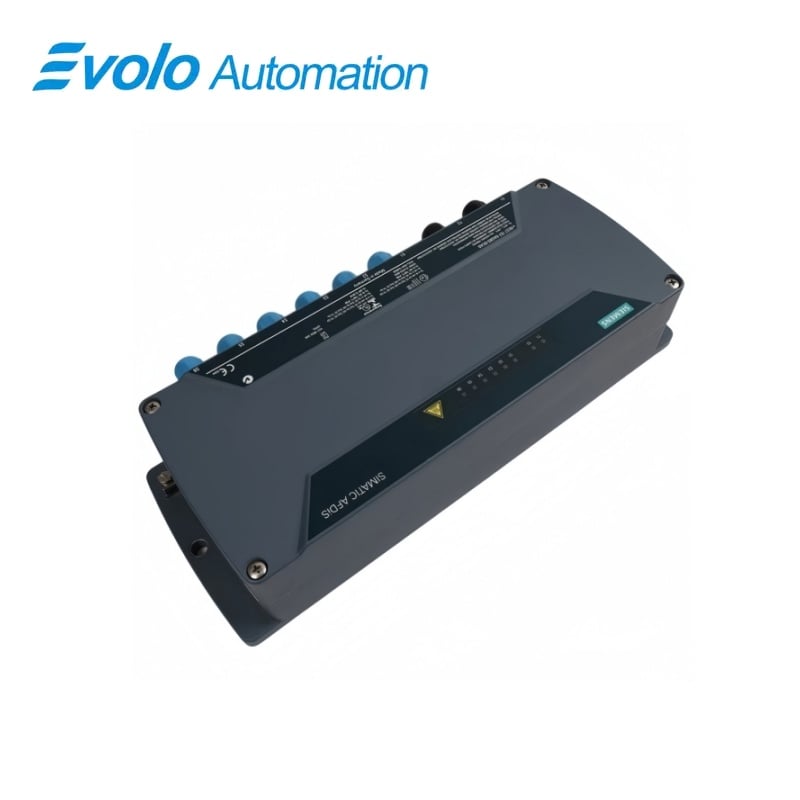

6ES7157-0AG82-0XA0 SIMATIC ET 200iSP Distribuidor Ativo de Campo AFD8
O distribuidor ativo de campo AFD8 fornece oito ramais protegidos contra curto-circuito, funções de terminação em linha ou em anel e proteção IP66 para instalações PROFIBUS PA e FOUNDATION Fieldbus H1.
Num Relance
| Marca | Siemens |
|---|---|
| Modelo | 6ES7157-0AG82-0XA0 |
| Tipo de Produto | distribuidor ativo de campo com oito ramais |
| Função principal | Distribui PROFIBUS PA ou FOUNDATION Fieldbus H1 para oito ramais protegidos |
| Aplicação ou Série Compatível | Topologias de barramento em linha ou em anel com ET 200iSP e FDC 157 |
Identificação exata
Compare caractere por caractere o código 6ES7157-0AG82-0XA0 e confirme integralmente a designação SIMATIC ET 200iSP Distribuidor Ativo de Campo AFD8.
Disposição das Interfaces
Confirme a alimentação instalada, as portas, as conexões de campo e os acessórios necessários antes de ligar a peça de substituição.
Verificação de Configuração
Preserve o projeto de engenharia aprovado, os parâmetros de rede e os dados de aplicação utilizados pelo sistema instalado.
Visão geral do produto
O distribuidor ativo de campo AFD8 fornece oito ramais protegidos contra curto-circuito, funções de terminação em linha ou em anel e proteção IP66 para instalações PROFIBUS PA e FOUNDATION Fieldbus H1.
Cada conexão de campo é protegida contra curto-circuito, garantindo uma fiação robusta dos instrumentos. O dispositivo suporta arranjos em linha e em anel, com terminação automática do barramento. A carcaça IP66 e a ampla faixa de temperatura são adequadas para instalações de processo exigentes.
Funções Principais
Oito Ramais Protegidos
Cada conexão de campo é protegida contra curto-circuito para fiação de instrumentos robusta.
Suporte Automático de Topologia
O dispositivo suporta arranjos em linha e em anel, com terminação automática do barramento.
Invólucro para Uso Externo
O invólucro IP66 e a ampla faixa de temperatura são adequados para instalações de processo exigentes.
Especificações oficiais
| Versão do Produto | 01 |
|---|---|
| Sistemas Fieldbus | PROFIBUS PA e FOUNDATION Fieldbus H1 |
| Linhas Ramificadas | 8 |
| Proteção de ramificação | Protegido contra curto-circuito |
| Alimentação Auxiliar | Não necessário; alimentado pelo barramento |
| Tensão de Barramento Admissível | 16 a 32 V CC |
| Corrente sem carga | 34 mA |
| Corrente Adicional de Fim de Linha | 30 mA |
| Corrente Máxima por Ramificação | 514 mA |
| Perda Mínima de Potência | 544 mW |
| Perda Máxima de Potência | 4,1 W |
| Topologia | Linha ou Anel |
| Terminação Automática de Barramento | Suportado |
| Temperatura de operação | -40 a +70 °C |
| Temperatura de armazenamento | -40 a +85 °C |
| Umidade Relativa | Até 95% |
| Grau de proteção | IP66 |
| Dimensões sem conectores para cabos | 360 x 120 x 83 mm |
| Dimensões de montagem | 344 x 82 mm |
| Peso | 3 kg |
Perguntas frequentes
Quantas derivações para dispositivos de campo são fornecidas pelo 6ES7157-0AG82-0XA0?
Estão disponíveis oito conexões de derivação protegidas contra curto-circuito.
Quais sistemas de fieldbus podem utilizar o 6ES7157-0AG82-0XA0?
Suporta PROFIBUS PA e FOUNDATION Fieldbus H1.
O 6ES7157-0AG82-0XA0 necessita de uma alimentação auxiliar separada?
Não; é alimentado a partir do segmento de fieldbus.
O 6ES7157-0AG82-0XA0 pode ser instalado em um anel de fieldbus?
Sim; as topologias em linha e em anel são suportadas com comportamento automático de terminação.
Qual é o grau de proteção da carcaça do 6ES7157-0AG82-0XA0?
A carcaça possui grau de proteção IP66.
Qual é o limite de corrente aplicável a cada ramal no 6ES7157-0AG82-0XA0?
A corrente máxima declarada por ramal é de 514 mA.
O que deve ser verificado antes de substituir o 6ES7157-0AG82-0XA0?
Verifique a tensão do segmento, a topologia, o arranjo do FDC 157, a alocação dos ramos e a vedação das braçadeiras de cabos.
Notas de Compatibilidade e Pedido
Lista de Verificação de Compatibilidade
- Confirme se o segmento instalado utiliza PROFIBUS PA ou FOUNDATION Fieldbus H1.
- Verifique a topologia em linha ou em anel e o arranjo automático de terminação exigido.
- Verifique a corrente de cada ramificação e o orçamento total de energia do barramento antes da conexão.
