Placa Terminal de Monitoramento Acústico IS200TAMBH1ACB

Visão Geral

Local de origem:	EUA
Nome da marca:	G.A.
Número do Modelo:	IS200TAMBH1ACB
Detalhes da Embalagem:	Novo original, lacrado de fábrica
Prazo de Entrega:	5-7 Dias
Condições de Pagamento:	T/T
Capacidade de Fornecimento:	Em estoque

Especificações

Descrição

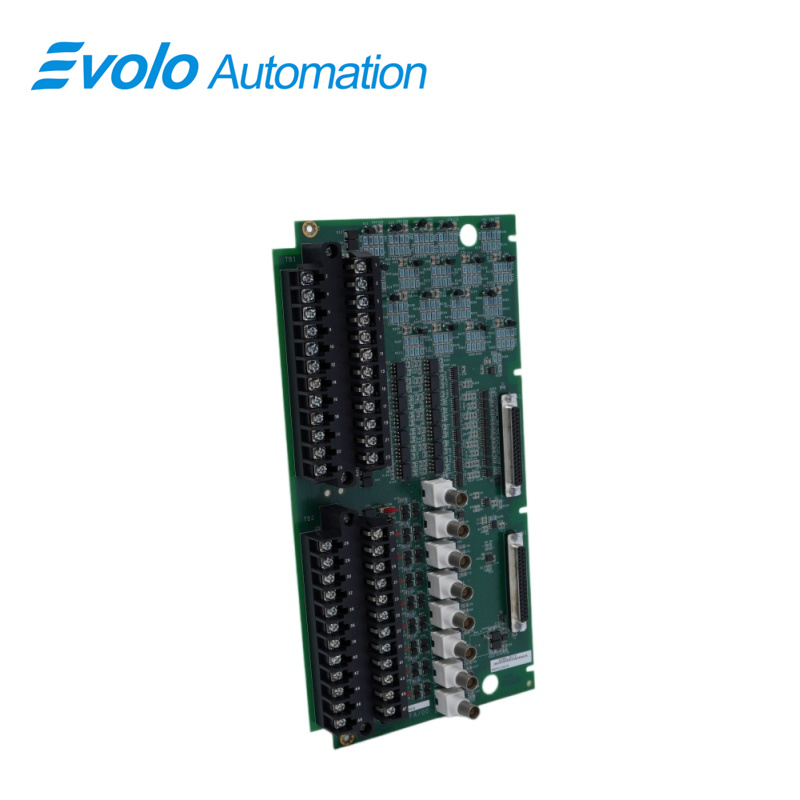

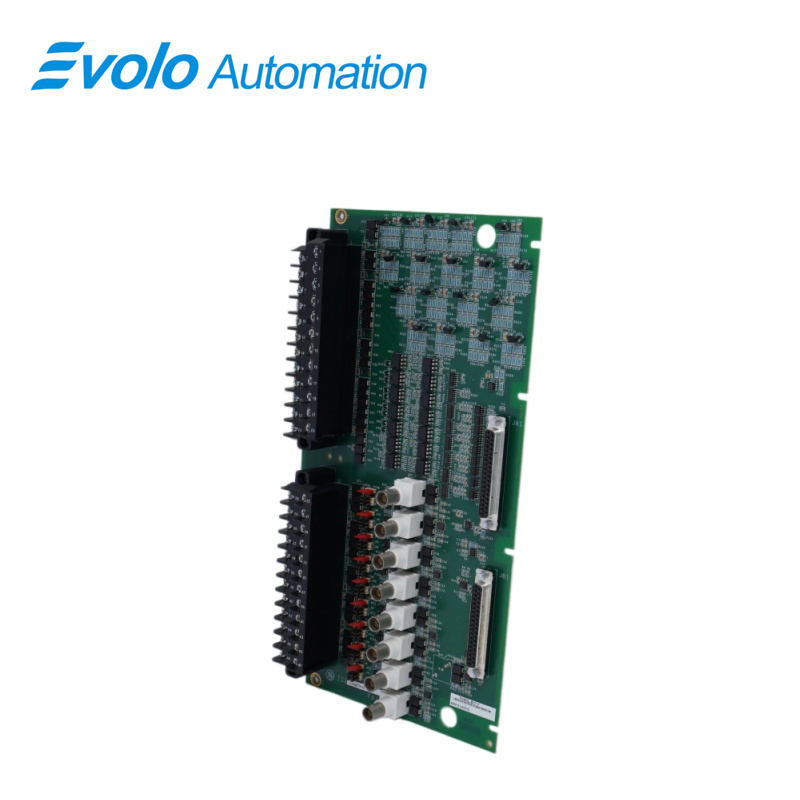

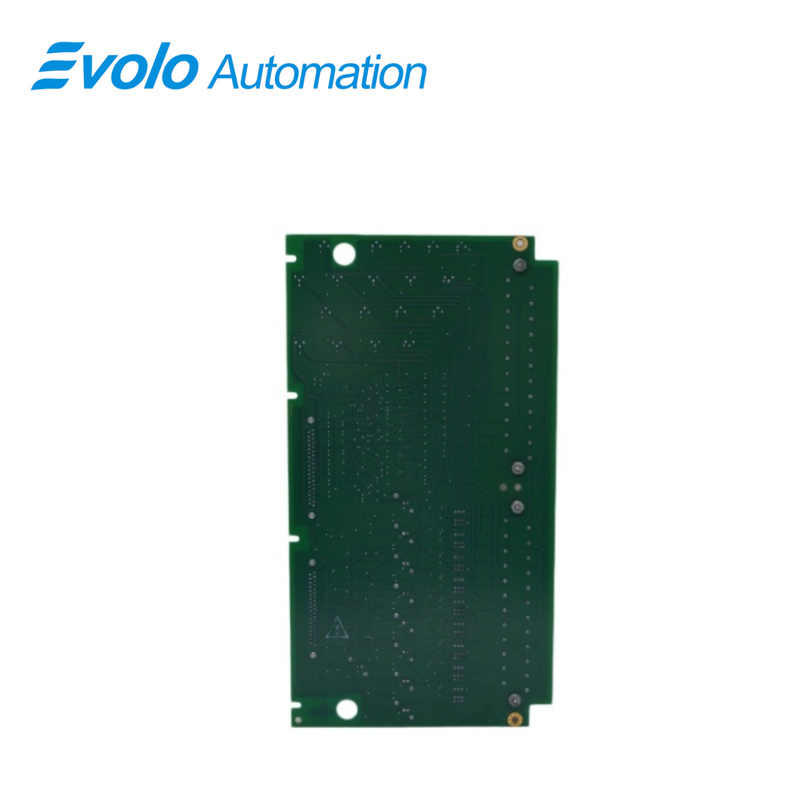

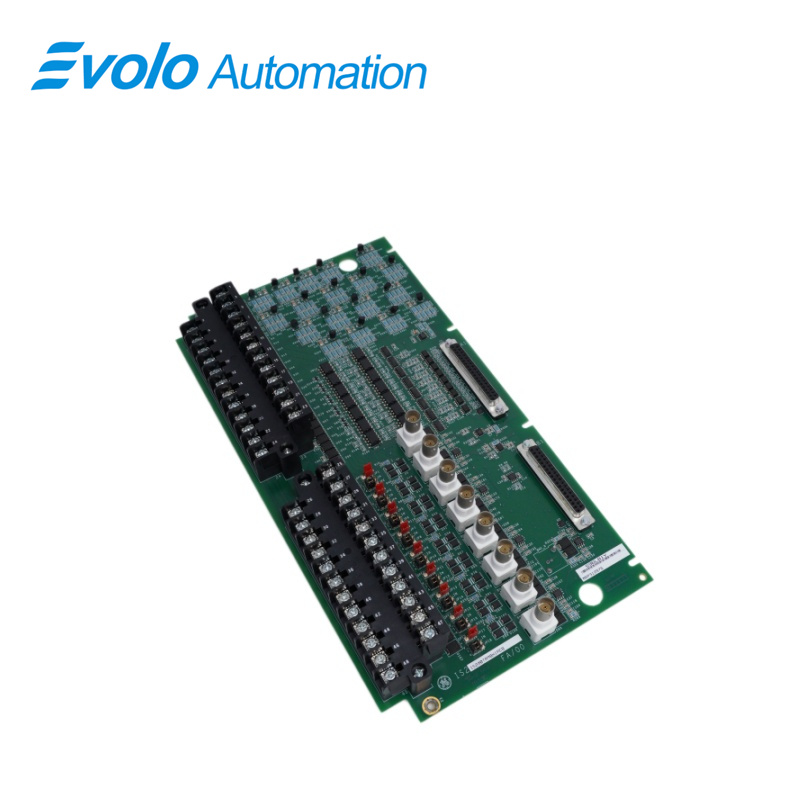

O IS200TAMBH1ACB é uma placa terminal de monitoramento acústico desenvolvida pela GE. Trata-se de um componente da série Mark VI. A placa terminal de monitoramento acústico (TAMB) foi projetada para suportar nove canais, cada um fornecendo funcionalidades essenciais para o processamento de sinais dentro do sistema de monitoramento acústico. A capacidade da placa de gerenciar saídas de energia, selecionar tipos de entrada, configurar linhas de retorno e detectar conexões abertas contribui significativamente para a eficiência, precisão e capacidades de diagnóstico do sistema de monitoramento acústico, assegurando a aquisição e o monitoramento precisos de dados.

Aplicações

Usina termelétrica de ciclo combinado (CCGT) e usina termelétrica a turbina a gás

Células de ensaio aeroderivadas

Estações de compressão de petróleo e gás

Saídas da Fonte de Alimentação

1 As saídas de alimentação da placa terminal de monitoramento acústico (TAMB) desempenham um papel crucial ao garantir a disponibilidade contínua de energia para os componentes associados.

2 Cada um dos nove canais da placa TAMB é equipado com saídas duplas de fonte de alimentação ：

1 Saída de Corrente Limitada de +24 V CC: Esta saída fornece uma fonte de alimentação regulada de +24 V CC com capacidade de limitação de corrente. Garante que os componentes conectados recebam uma tensão estável dentro dos limites especificados, evitando sobrecarga ou danos aos dispositivos.

2 Saída de Fonte de Alimentação de +24 V CC: Além da saída com corrente limitada, cada canal também fornece uma saída padrão de fonte de alimentação de +24 V CC. Essa saída serve como fonte de alimentação alternativa e assegura redundância em caso de falha ou sobrecarga na fonte de alimentação com corrente limitada.

Detecção de Conexões Abertas

1 Polarização CC de Alta Impedância: No sistema da Placa de Monitoramento de Análise de Vibração, é estabelecida uma polarização de corrente contínua (CC) de alta impedância. Essa polarização CC caracteriza-se por sua alta resistência ao fluxo de corrente elétrica, o que permite manter uma tensão estável nos componentes do circuito sem afetar significativamente seu funcionamento.

2 Detecção de Circuito Aberto: A polarização CC de alta impedância desempenha uma função crítica na detecção de circuitos abertos no sistema de monitoramento acústico. Um circuito aberto refere-se a uma condição em que ocorre uma ruptura ou descontinuidade no percurso elétrico, impedindo a circulação de corrente. Nesses casos, a tensão através do circuito aberto tende a permanecer inalterada ou em um nível de alta impedância.

3 Identificação pelo VAMB: O sistema, que se interconecta com o TAMB e outros componentes do sistema de monitoramento acústico, monitora ativamente os níveis de tensão e as características de impedância dos percursos de sinal. Quando ocorre um circuito aberto entre o amplificador de carga ou o sensor e o TAMB, o VAMB detecta a ausência de continuidade no percurso elétrico.

4 Monitoramento e Diagnóstico Aprimorados: Ao detectar uma conexão aberta, o sistema VAMB pode iniciar procedimentos de diagnóstico para identificar com precisão a localização e a natureza da falha. Ao alertar os operadores ou acionar rotinas de diagnóstico, o sistema garante a identificação e resolução rápidas de problemas de circuito aberto.

Perguntas Frequentes

P: O que é o IS200TAMBH1ACB?

R: Trata-se de uma Placa Terminal de Monitoramento Acústico desenvolvida pela GE na série Mark VI.

P: Como o IS200TAMBH1ACB gerencia as saídas de energia?

R: Cada canal da placa fornece tanto saídas de energia em corrente limitada +24 V CC quanto saídas de energia +24 V CC, assegurando disponibilidade contínua de energia para os componentes associados ao sistema.

P: Qual é a função da fonte de corrente constante e dos sinais de entrada no IS200TAMBH1ACB?

R: Inclui uma fonte de corrente constante conectada à linha SIGx para os sensores do PCB. O sinal de entrada CCSELx permanece Falso (nível lógico baixo) durante a inicialização para manter a saída de corrente constante desselecionada até que os parâmetros de configuração sejam carregados.

P: Qual capacidade o sistema VAMB oferece em relação às conexões abertas da IS200TAMBH1ACB?

R: O sistema é equipado com uma polarização CC de alta impedância, permitindo a detecção de conexões abertas entre o amplificador de carga ou o sensor e a placa TAMB. Esse recurso aprimora as capacidades de monitoramento e diagnóstico ao identificar circuitos abertos dentro do sistema.
