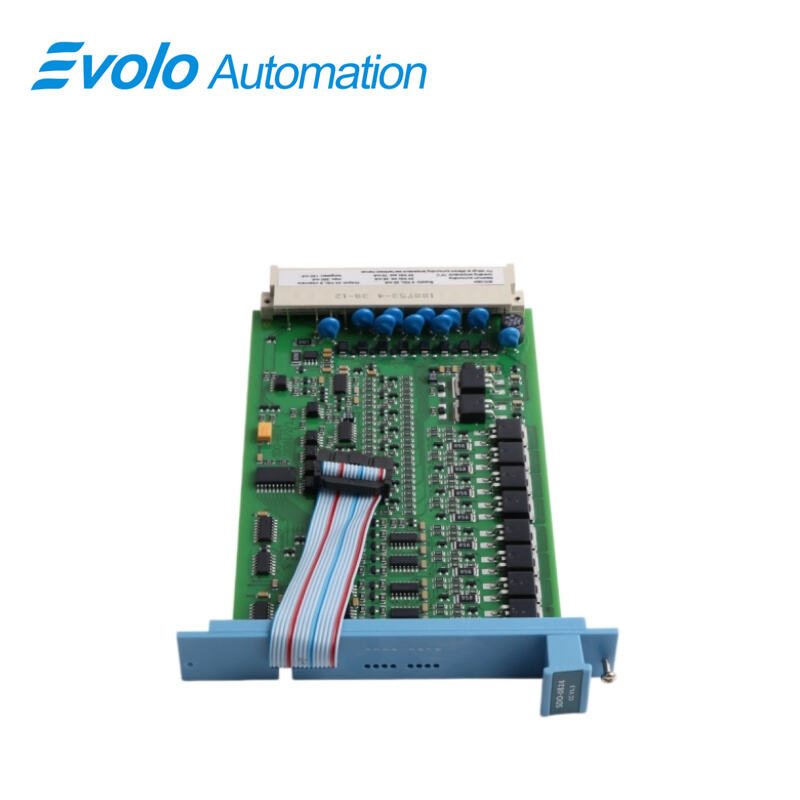

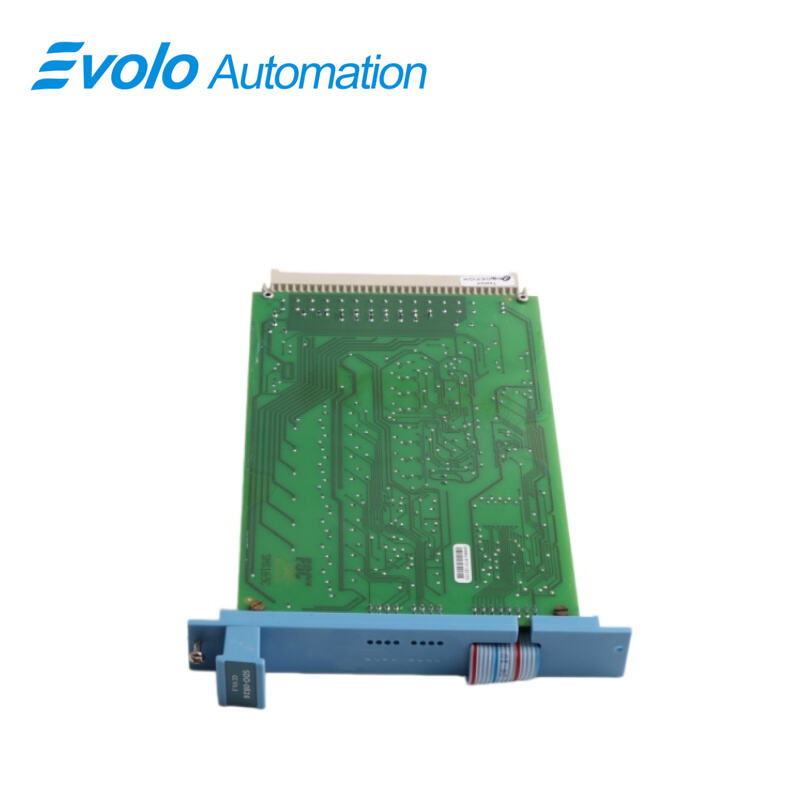

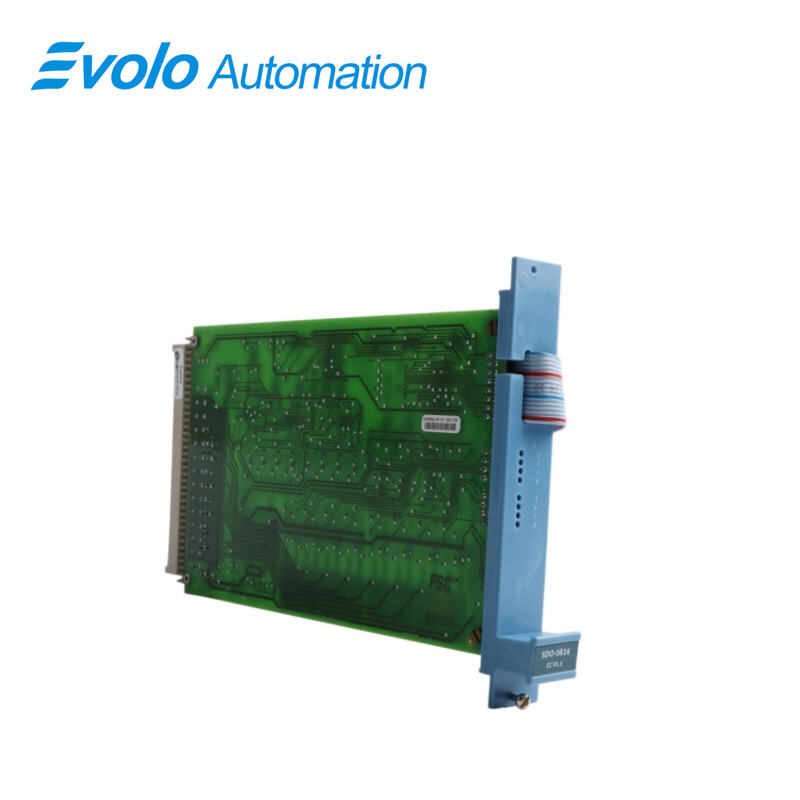

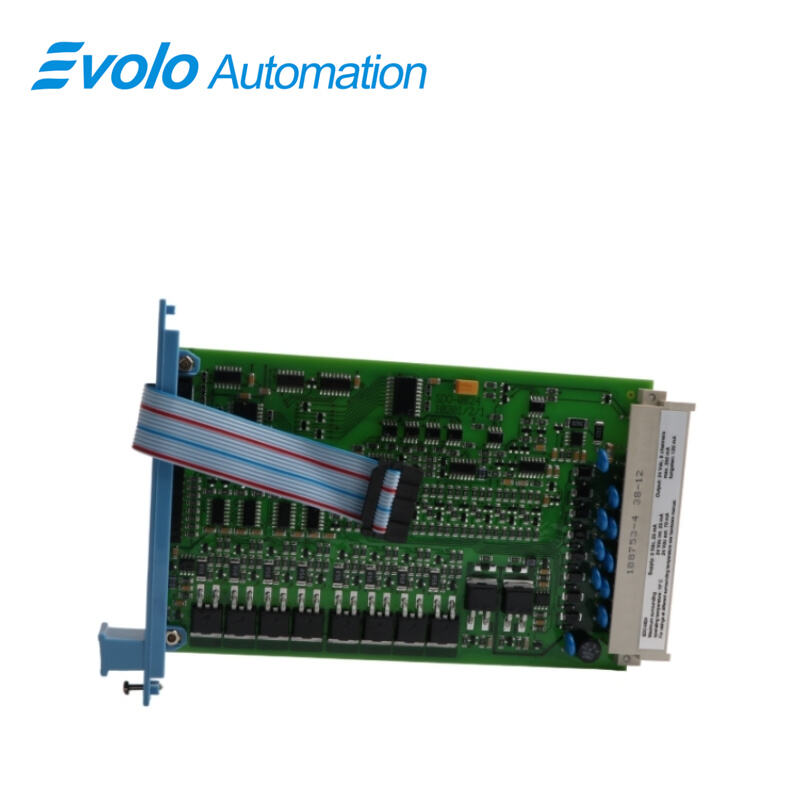

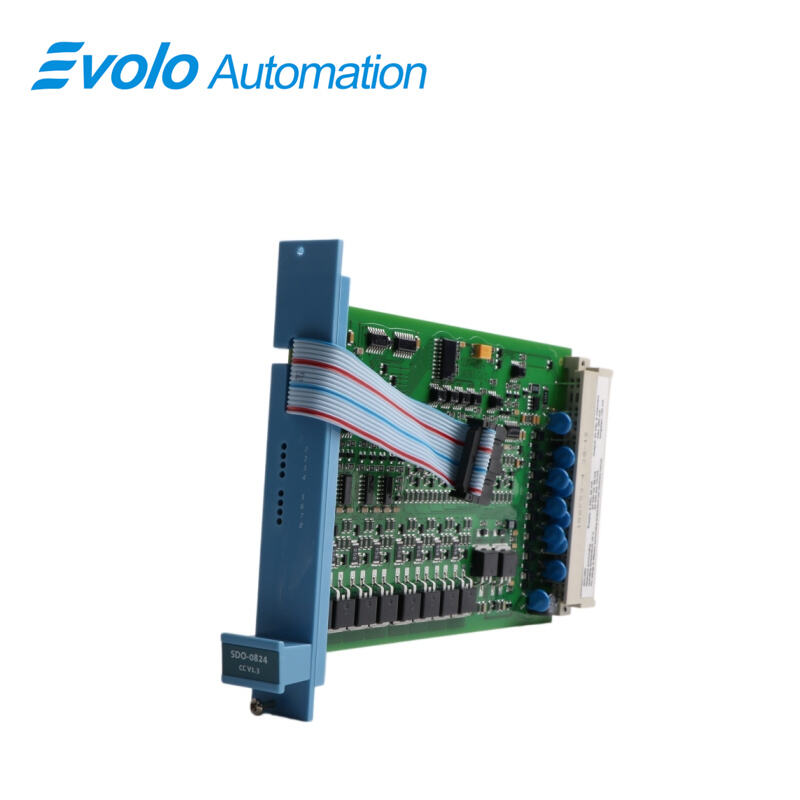

FC-SDO-0824 V1 Moduł bezpiecznego cyfrowego wyjścia

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Honeywell
Numer modelu:	FC-SDO-0824 V1
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Specyfikacje

Opis

The FC-SDO-0824 V1 jest bezpiecznym cyfrowym modułem wyjściowym z powłoką ochronną, należącym do jednostki napędowej siłowników systemu sterowania bezpieczeństwa. Przekształca sygnały sterujące niskonapięciowe na sygnały przełączające o charakterze elektrycznym do sterowania urządzeniami polowymi oraz przekazuje je różnym siłownikom elektrycznym, pneumatycznym lub hydraulicznym w terenie w celu wykonania operacji zatrzymania, wyłączenia lub uruchomienia/zatrzymania.

Zastosowania

Rafineria: Podłączenie elektrycznych zaworów izolacyjnych na rurociągach surowca, zamykanie ich w przypadku pożaru lub wycieku.

Zakład chemiczny: Podłącz zawory pneumatyczne odpowietrzające na reaktorach, otwierające się w celu odprowadzenia nadciśnienia po przekroczeniu dopuszczalnych wartości.

Elektrownia: Podłącz główne zawory zamykające dopływ paliwa do kotłów gazowych, przerywające dopływ paliwa w przypadku wykrycia zgaśnięcia płomienia.

Zakład farmaceutyczny: Podłącz zawory bezpieczeństwa z blokadą sprzężoną na liniach dawkowania, blokujące przewody w przypadku odchylenia się składu mieszanki.

Badanie

W trakcie skonfigurowanego interwału testu diagnostycznego sprawdzane są następujące właściwości wyjść:

Możliwość odmagnetyzowania

Możliwość odmagnetyzowania grupy (za pośrednictwem środków wtórnych)

Przesłuchy między wyjściami

Działanie diod tłumящих

Wyjścia są podzielone na dwie grupy po cztery wyjścia każda. Każda grupa ma własny środek wtórny

odmagnetyzowania.

Wtórny sposób odprądzenia (SMOD) umożliwia nadzorowi i procesorowi odprądzenie

wyjść niezależnie od wyniku funkcji aplikacji.

Często zadawane pytania

Pytanie: Dla modułu FC-SDO-0824 V1 , ile kanałów wyjściowych posiada i jaka jest specyfikacja wyjść?
Odpowiedź: 8 kanałów, wyjście źródłowe prądu stałego 24 V z przekaźnikami półprzewodnikowymi oraz ochroną przed zwarciami.

Pytanie: Jaki jest maksymalny prąd wyjściowy oraz maksymalne obciążenie lampy dla modułu FC-SDO-0824 V1 ?
Odpowiedź: Maksymalny prąd wynosi 550 mA, a maksymalne obciążenie lampy to 120 mA (2,9 W).

Pytanie: Jaki jest spadek napięcia modułu FC-SDO-0824 V1 przy prądzie 500 mA?
Odpowiedź: Spadek napięcia jest mniejszy niż 2,0 V DC (prąd wycieku w stanie wyłączenia < 0,1 mA).

P: Jakie są wymagania dotyczące prądu stałego 24 V DC wewnętrznie i zewnętrznie modułu FC-SDO-0824 V1 bez obciążenia?
O: Prąd wewnętrzny wynosi 25 mA, prąd zewnętrzny – 70 mA.

P: Jaki jest kod zapobiegawczy przed nieprawidłowym podłączeniem oraz wymiary montażowe modułu? FC-SDO-0824 V1 ?
O: Kod zapobiegawczy to A9 i C9, moduł zajmuje przestrzeń 4 HP i 3U.
