moduł wyjściowy dyskretny, model 5464-653

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	WOODWARD
Numer modelu:	5464-653
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Specyfikacje

Opis

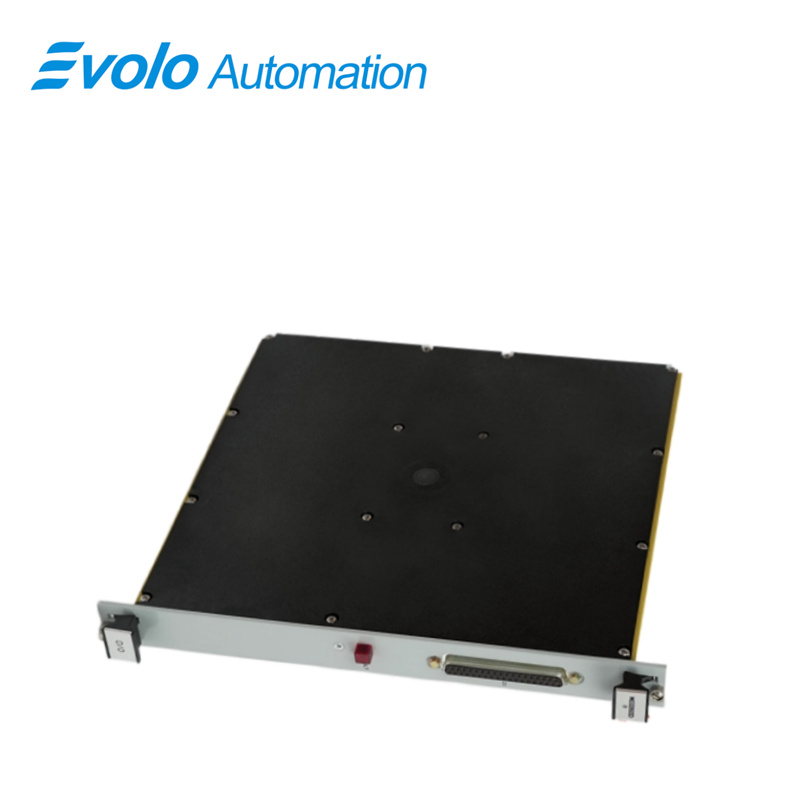

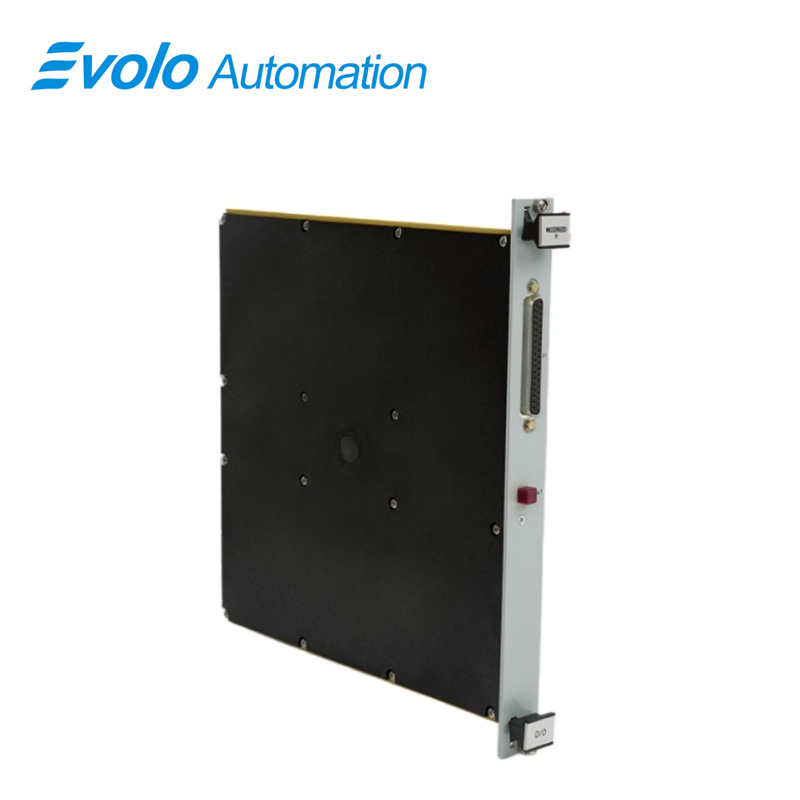

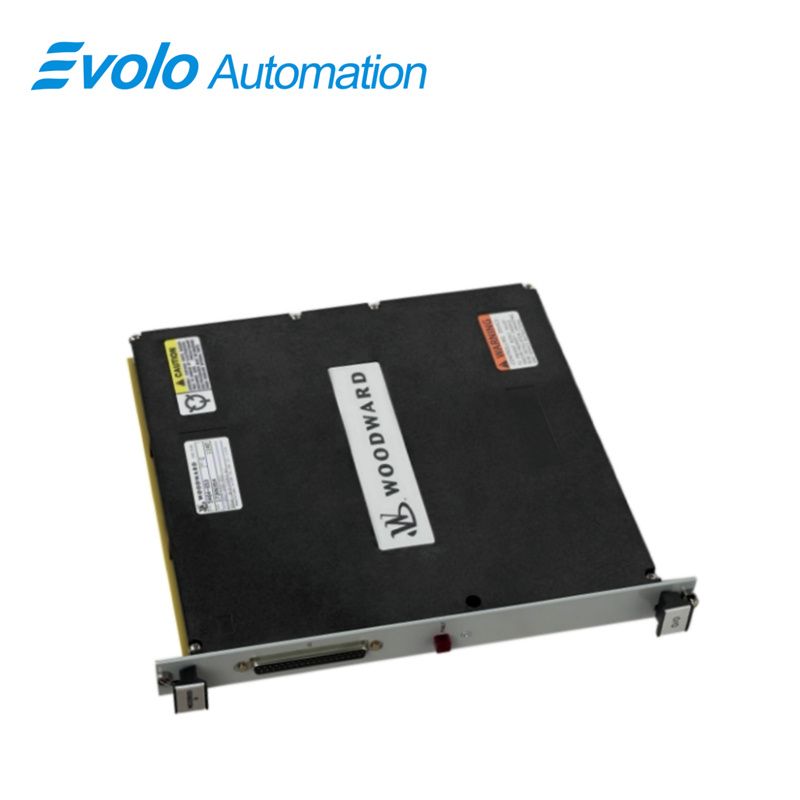

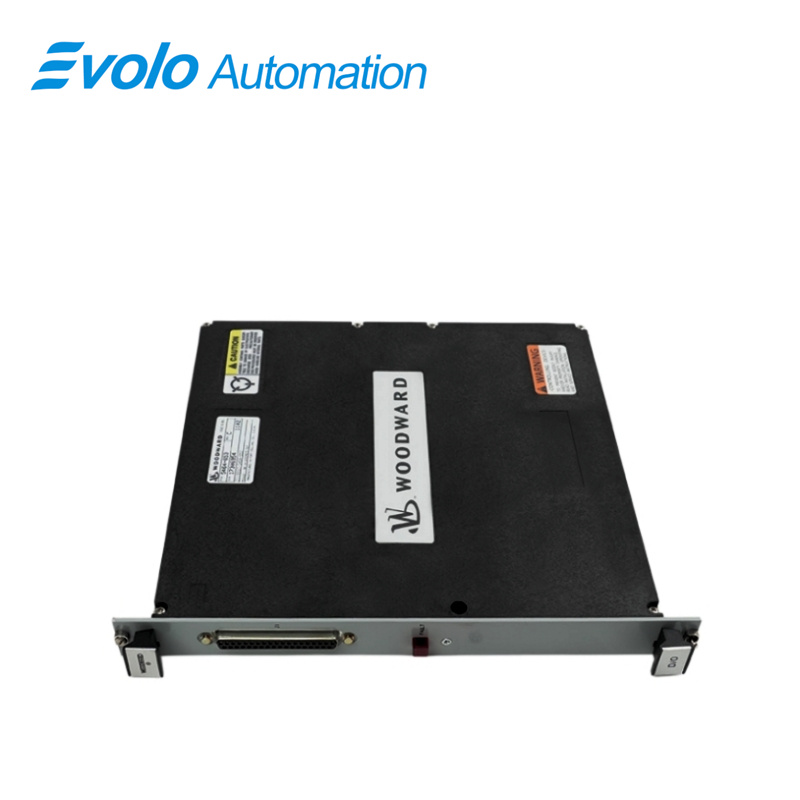

5464-653jest modułem wyjść dyskretnych opracowanym przez firmę Woodward. Z połączeń polowych system sterowania MicroNet może dostarczać sygnały wyjściowe dyskretne do silnika głównego. Każdy z tych modułów wyjść dyskretnych (DO) może indywidualnie kontrolować 32 wyjścia w odpowiedzi na polecenia modułu CPU. Moduły te nie zawierają potencjometrów i nie wymagają kalibracji. Moduł można zastąpić innym modułem o tym samym numerze części bez konieczności wprowadzania jakichkolwiek modyfikacji.

Zastosowania

Elektrownia cieplna: stosowana w systemach ETS oraz blokadach kotła do szybkiego wyłączenia dopływu paliwa i zaworów odpowietrzających w sytuacjach awaryjnych.

Duża fabryka chemiczna: instalowana w systemach wyjść DCS do sterowania dużą liczbą przekaźników i zaworów elektromagnetycznych w warunkach wysokich temperatur.

Przemysł stoczniowy: stosowana w systemach alarmowych silników okrętowych i pokładu z kanałami o dużej gęstości, co pozwala oszczędzić miejsce w szafach sterowniczych.

Fabryka samochodów: stosowana do sterowania zaworami pneumatycznymi na liniach spawania z diodami LED sygnalizującymi usterki, umożliwiającymi szybką diagnostykę oraz zapewniającymi stabilny czas działania.

Funkcje

Sterowniki typu open drain przeznaczone do współpracy z modułami interfejsu przekaźnikowego firmy Woodward,

Odczyt wykrywania usterki: Stan kanału wyjściowego oraz stan przekaźnika są niedostępne.

Usterki systemu: W przypadku utraty komunikacji z jednostką CPU wyjścia są wyłączone.

Montaż

Moduły wsuwają się w prowadnice kartowe szafy i łączą się z płytką główną. Są one zamocowane śrubami na przedniej płycie górnej i dolnej oraz mogą być zwolnione za pomocą uchwytów, które wypychają moduł na zewnątrz, aby odłączyć go od łączników płyty tylniej. Jednostka CPU wysyła dane cyfrowe do modułu, który generuje 32 nieizolowane wyjścia sterujące przekaźnikami.

Moduły wyjść dyskretnych współpracują z modułami przekaźnikowymi firmy Woodward (16 lub 32 przekaźniki). Styki przekaźników są podłączone do okablowania polowego i wymagają zewnętrznego zasilania napięciem stałym 24 Vdc, które nie jest dostarczane przez moduł. Zasilanie może być pobierane z wielowyjściowego lub jednowyjściowego głównego zasilacza, o ile jest dostępny wystarczający prąd.

Często zadawane pytania

Pytanie: Jaka jest funkcja 5464-653?
A: Moduł wyjść cyfrowych (DO), zapewniający wyjścia cyfrowe z systemu MicroNet do urządzeń polowych.

Q: Ile wyjść może 5464-653 sterownik?
A: 32 niezależne wyjścia na moduł za pośrednictwem poleceń jednostki CPU.

Pytanie: Czy 5464-653 wymaga kalibracji?
A: Brak konieczności kalibracji; projekt typu plug-and-replace.

Pytanie: Jakie zakresy sygnału wyjściowego obsługuje urządzenie? 5464-638wsparcie?
Odpowiedź: Obsługa zakresów sygnału wyjściowego 0–10 V lub 4–20 mA.

P: Jaki jest zakres temperatur roboczych 5464-638?
A: Zakres temperatur roboczych wynosi od -40 °C do +85 °C.
