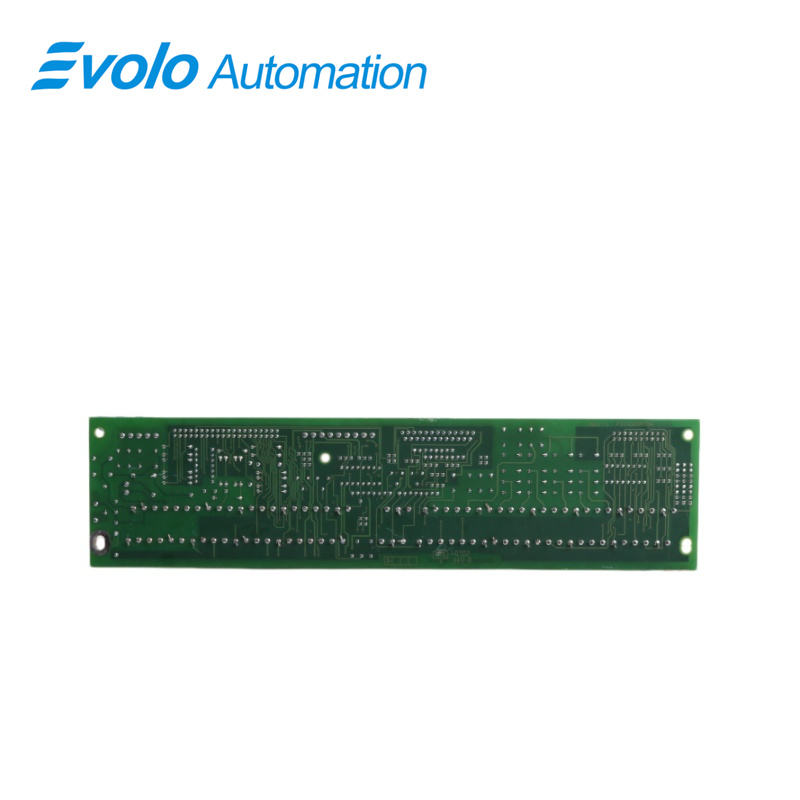

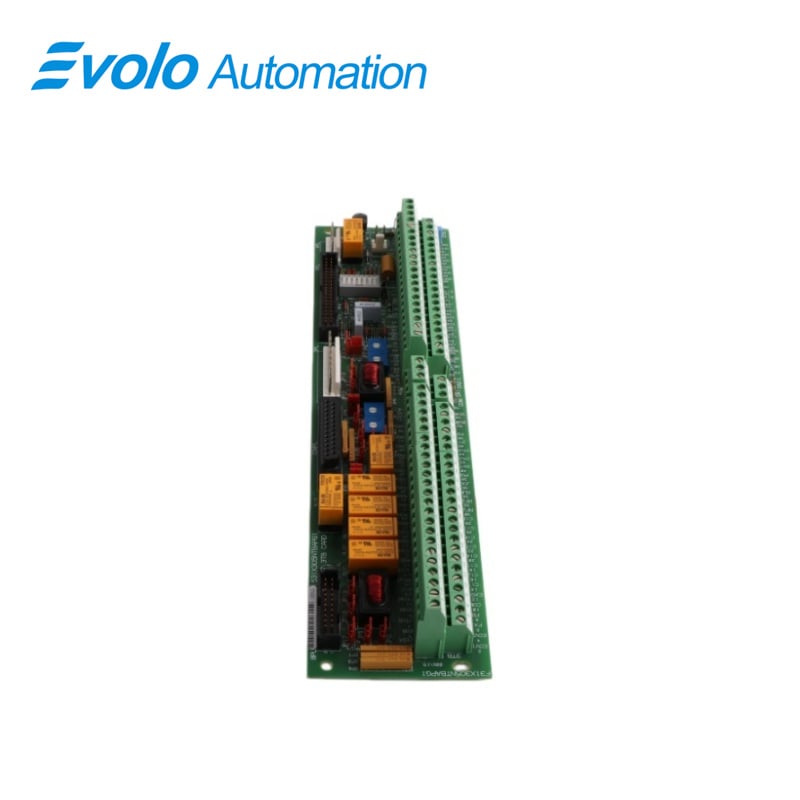

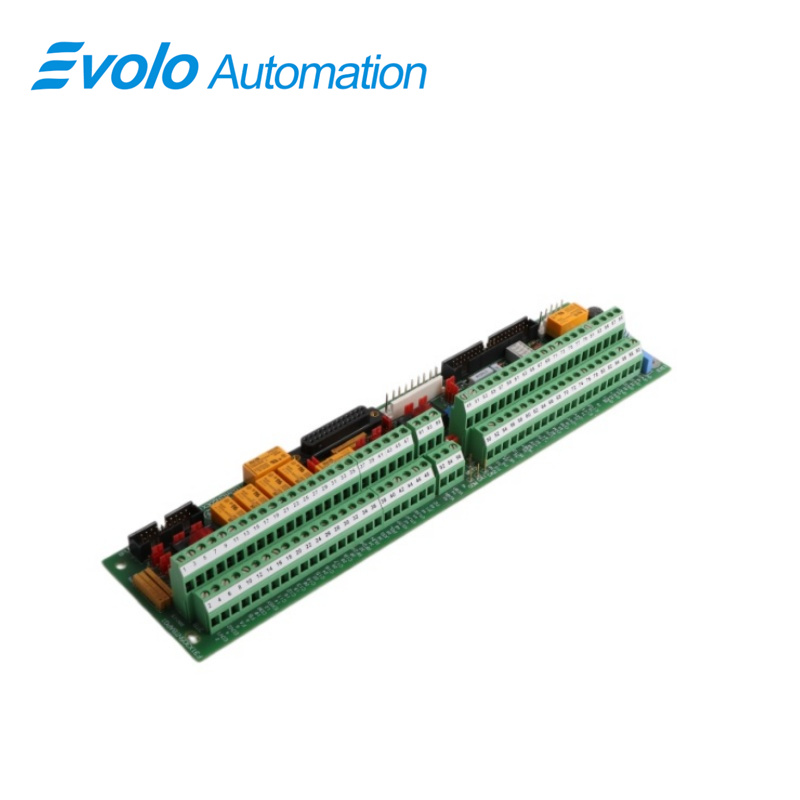

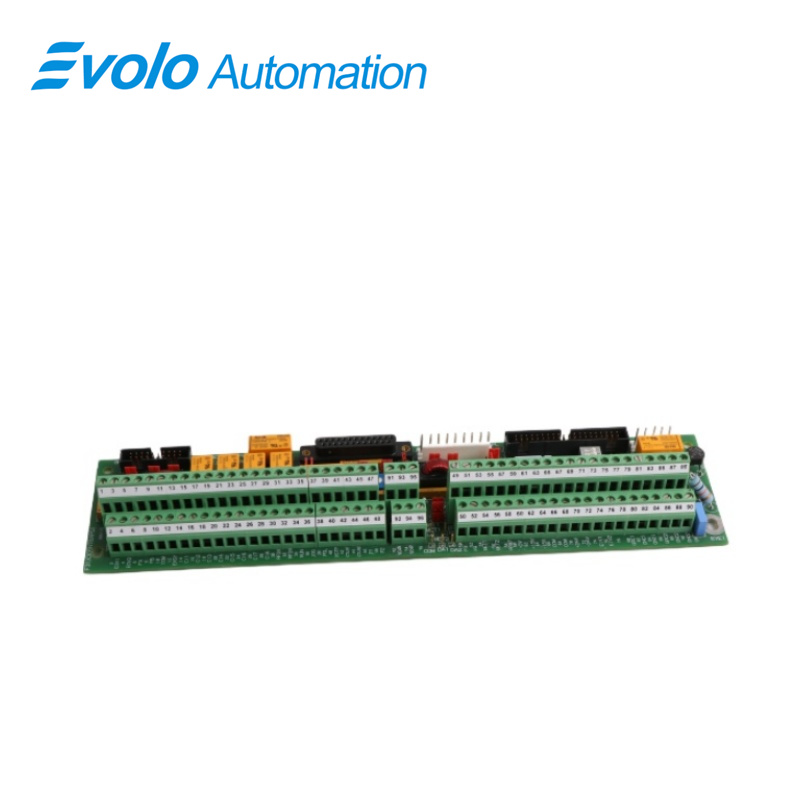

płyta złączy NTB/3TB 531X305NTBAPG1

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Ge
Numer modelu:	531X305NTBAPG1
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

Karta 531X305NTBAPG1 została opracowana przez firmę General Electric jako płytka końcowa NTB/3TB. Karta ta została pierwotnie zaprojektowana do serii płyt sterujących napędów zastępczych 531X. Elementy tej rodziny płyt są odpowiednie do montażu w wielu napędach marki GE. Po zainstalowaniu karta zapewnia dostęp do licznych narzędzi interfejsowych, których brak w samym napędzie. Zastosowania obejmują wyjścia szeregowe i przekaźnikowe, niskopoziomowe wejścia/wyjścia analogowe, enkodery oraz zasilanie.

Montaż płytki terminalowej NTB/3TB zapewnia zarówno zasilanie stabilizowane, jak i niestabilizowane. Napęd główny może pobierać energię ze źródeł zasilania stabilizowanego o napięciach 5 VDC i 15 VDC lub ze źródeł zasilania niestabilizowanego o napięciach 24 VDC lub 120 VAC. Użytkownicy mogą skonfigurować szereg ustawień płytki, aby dopasować je do konkretnych wymagań obciążenia. Enkodery 5 V i 15 V można dostosować za pomocą zworek umieszczonych na płytce. Płyta zapewnia również kombinację siedmiu wyjść przekaźnikowych typu A (form A) i typu C (form C). Wszystkie wbudowane przekaźniki są wyposażone w styki przystosowane do napięcia 120 VAC. Karta zawiera także cztery potencjometry umożliwiające skalowanie niskopoziomowych sygnałów analogowych wejścia/wyjścia.

Funkcje

Zasilacz

W przypadku zastosowań zewnętrznych płyta NTB/3TB zapewnia następujące wyjścia zasilania:

Napięcia stabilizowane +5 VDC i 15 VDC, każde o prądzie maksymalnym 300 mA ；

Niestabilizowane napięcie stałego prądu 24 VDC, o prądzie maksymalnym 500 mA ；

120 VAC, o prądzie maksymalnym 0,5 A.

Interfejs enkodera

Płyta NTB/3TB zawiera interfejs enkodera różnicowego typu A-quad-B z kanałem znacznika, który może być użyty do połączenia z napędem. ；

Na płycie sterującej napędu obwód ten jest optycznie izolowany ；

Mostki są dołączone do modułu NTB/3TB, aby umożliwić skonfigurowanie interfejsu dla enkoderów o napięciu +5 V lub 15 V.

531X305NTBAPG1 Cyfrowe wejścia sterujące

Moduł NTB/3TB przesyła różnorodne sygnały wejściowe sterujące do płyty sterującej napędu. Zawiera 12 uniwersalnych wejść sterujących (do 24 V prądu stałego) oraz specjalizowane cyfrowe wejścia (np. RESET i CONTROL ON). ；

W zależności od zastosowanej logiki – dodatniej czy ujemnej – do polaryzacji niepodłączonych wejść na +24 V lub -24 V prądu stałego używane są zworki sprzętowe.

Inne cechy

Po zainstalowaniu karta ta zapewnia dostęp do różnych narzędzi interfejsowych, które nie są zawarte w standardowej konfiguracji napędu. Przykładami zastosowań są wyjścia szeregowe i przekaźnikowe, analogowe wejścia/wyjścia niskopoziomowe, enkodery oraz zasilanie. Po zainstalowaniu płyty końcowej NTB/3TB dostarczane są zarówno źródła zasilania stabilizowanego, jak i niestabilizowanego.

Napęd gospodarza może być zasilany przez źródła stabilizowane o napięciu 5 VDC i 15 VDC, a także przez niestabilizowane zasilacze o napięciu 24 VDC lub 120 VAC. Użytkownicy mogą skonfigurować szereg ustawień płytki, aby spełnić indywidualne wymagania obciążenia. Mostki na płycie mogą być wykorzystane do modyfikacji enkoderów 5 V i 15 V.

Płyta zawiera również łącznie siedem wyjść przekaźnikowych typu A i typu C. Wszystkie wbudowane przekaźniki są wyposażone w styki przystosowane do napięcia 120 VAC. Karta zawiera również cztery potencjometry do skalowania niskopoziomowych sygnałów analogowych wejścia/wyjścia.

Szczegółowy schemat połączeń można znaleźć zarówno w podręczniku serii, jak i w arkuszu danych urządzenia. Firma General Electric była pierwotnym dostawcą wsparcia technicznego dla tej płytki zaciskowej.

Często zadawane pytania

Czym jest 531X305NTBAPG1?

531X305NTBAPG1 to płytka zaciskowa NTB/3TB opracowana przez firmę GE w ramach systemu wzbudzenia EX2000.

Jak zdobyć model 531X305NTBAPG1?

Firma EVOLO dostarcza model 531X305NTBAPG1 oraz inne produkty do sterowania turbinami. Skontaktuj się z firmą EVOLO.

Czy model 531X305NTBAPG1 jest nowy, czy odnowiony?

531X305NTBAPG1 jest zupełnie nowy i objęty jednoroczną gwarancją.

Jak długo potrwa dostawa 531X305NTBAPG1 po złożeniu zamówienia?

Po potwierdzeniu płatności wysyłamy zamówienie natychmiast. Dostawa zwykle trwa od 3 do 5 dni roboczych z Chin do Państwa lokalizacji.

Czy oferujecie rabaty?

Tak! W celu uzyskania rabatów na produkt 531X305NTBAPG1 skontaktuj się z Johnem, aby uzyskać najlepszą ofertę.
