moduł wyświetlania VGA 3500/94 145988-01

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	3500/94 145988-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

To Moduł wyświetlania VGA Bently Nevada 3500/94, nr katalogowy 145988-01 zapewnia operatorom w czasie rzeczywistym wizualizację danych systemu ochrony maszyn 3500 za pośrednictwem dotykowego monitora VGA. 3500/94 145988-01 obsługuje listy zdarzeń systemowych, listy zdarzeń alarmowych, dane modułów i kanałów, widoki szaf typu 3300 oraz dziewięć ekranów konfigurowalnych przez użytkownika. Za pomocą oprogramowania do konfiguracji szaf 3500 3500/94 145988-01 konfiguruje język wyświetlacza, ekrany niestandardowe oraz organizację danych szafy. Działa w zakresie temperatur od −30 °C do +65 °C, pobiera maksymalnie 4,6 W mocy i komunikuje się za pośrednictwem szybkiej sieci oraz interfejsu RS232 do przesyłania danych kontrolera dotykowego. Na panelu czołowym znajdują się wskaźniki LED OK oraz TX/RX. 3500/94 145988-01 wskazują prawidłowe działanie modułu i komunikację. Moduł zajmuje 1 pełnowysoki slot z przodu, a moduły wejścia/wyjścia wykorzystują 1 slot z tyłu; obsługuje zdalny wyświetlacz w odległości do 8 m oraz integrację z urządzeniem Display Router Box umożliwiającym jednoczesne monitorowanie do czterech szaf.

Zastosowania

Wyświetlanie danych systemu 3500 w czasie rzeczywistym
To 3500/94 145988-01 wyświetla wszystkie dane systemu ochrony maszyn 3500, w tym odczyty modułów i kanałów, listy zdarzeń systemowych oraz zdarzenia alarmowe. Operatorzy mogą wyświetlać dane z maksymalnie czterech szaf przy użyciu urządzenia Display Router Box, co umożliwia jednoczesne monitorowanie wielu szaf 3500.

Konfigurowanie niestandardowych ekranów do monitorowania
Oprogramowanie do konfiguracji szafy 3500 3500/94 145988-01 pozwala operatorom na skonfigurowanie dziewięciu niestandardowych ekranów wyświetlających pomiary 1X, wartości luzów lub pogrupowane dane dla zespołów, zapewniając celowe wizualne monitorowanie kluczowego sprzętu.

Monitorowanie stanów alarmowych i OK

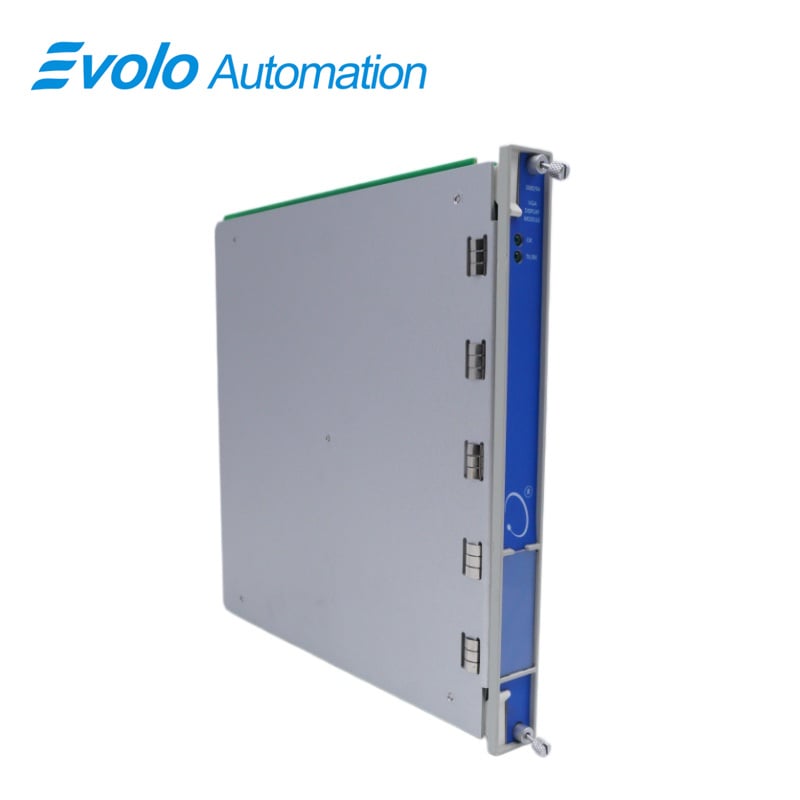

Diody LED OK i TX/RX na panelu czołowym 3500/94 145988-01 wskazują działanie modułu oraz komunikację z innymi modułami serii 3500. Operatorzy mogą natychmiast zidentyfikować aktywne alarmy i potwierdzić stan systemu bez przerywania jego działania.

Włącz interakcję dotykową na ekranie dotykowym
To 3500/94 145988-01 obsługuje monitor VGA z ekranem dotykowym i wejściem RS232 do przesyłania danych kontrolera dotykowego, umożliwiając operatorom nawigację po menu, przełączanie widoków oraz bezpośrednią kontrolę wyświetlanych danych z poziomu ekranu, co poprawia wydajność operacyjną.

Specyfikacje

Zalety konkurencyjne

Wizualizacja w czasie rzeczywistym o wysokiej rozdzielczości
To 3500/94 145988-01 wysyła sygnały analogowe: czerwony, zielony, niebieski oraz sygnał synchronizacji do monitora VGA, zapewniając przejrzystą wizualizację danych modułów i kanałów, alarmów oraz widoków szaf typu 3300, umożliwiając operatorom natychmiastowe wykrywanie anomalii.

Niskie zużycie mocy i zdalne wyświetlanie
Działa z poborem mocy zaledwie 4,6 W i obsługuje odległości wyświetlania do 8 m, co 3500/94 145988-01 umożliwia zdalne monitorowanie 3500 szaf bez konieczności stosowania dodatkowego sprzętu, przy jednoczesnym zapewnieniu dokładnego, rzeczywistego czasu wyświetlania.

Integracja ze szfą – gniazda przednie i tylne
To 3500/94 145988-01 zajmuje 1 pełne przednie gniazdo wysokie (full-height) na moduł monitora oraz 1 gniazdo tylne na kartę wejść/wyjść (I/O), zapewniając łatwą instalację w istniejących systemach szaf 3500 oraz natychmiastowy dostęp do danych sieciowych systemu.

Zgodność ze standardami bezpieczeństwa i obszarów zagrożenia
To 3500/94 145988-01 spełnia wymagania dotyczące zgodności elektromagnetycznej (EMC), bezpieczeństwa elektrycznego oraz certyfikatów ATEX dla stref zagrożenia wybuchem, umożliwiając operatorom wdrażanie modułu wyświetlacza w środowiskach przemysłowych podczas monitorowania krytycznych maszyn.
