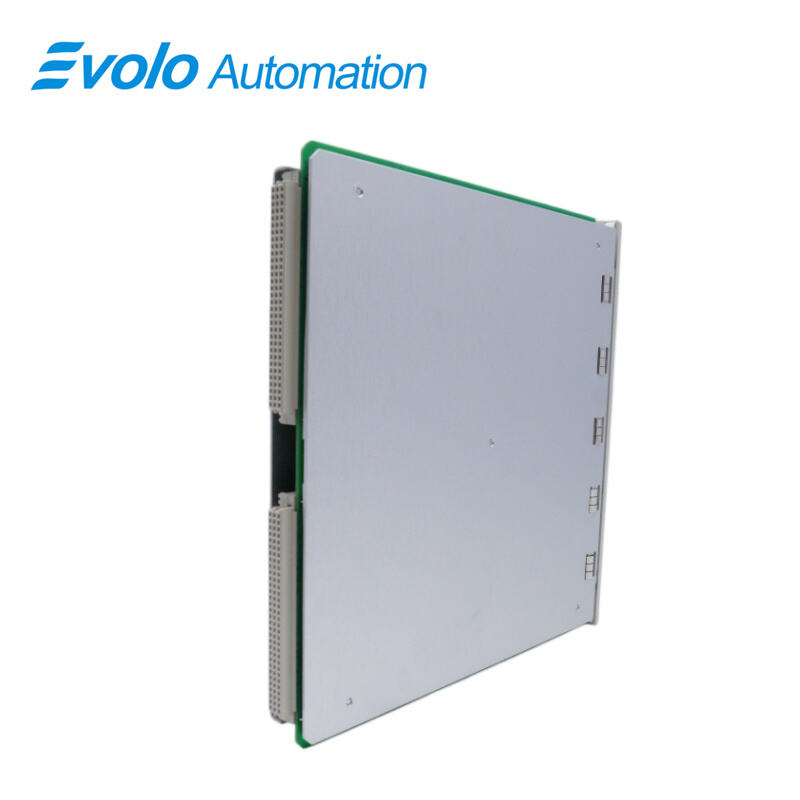

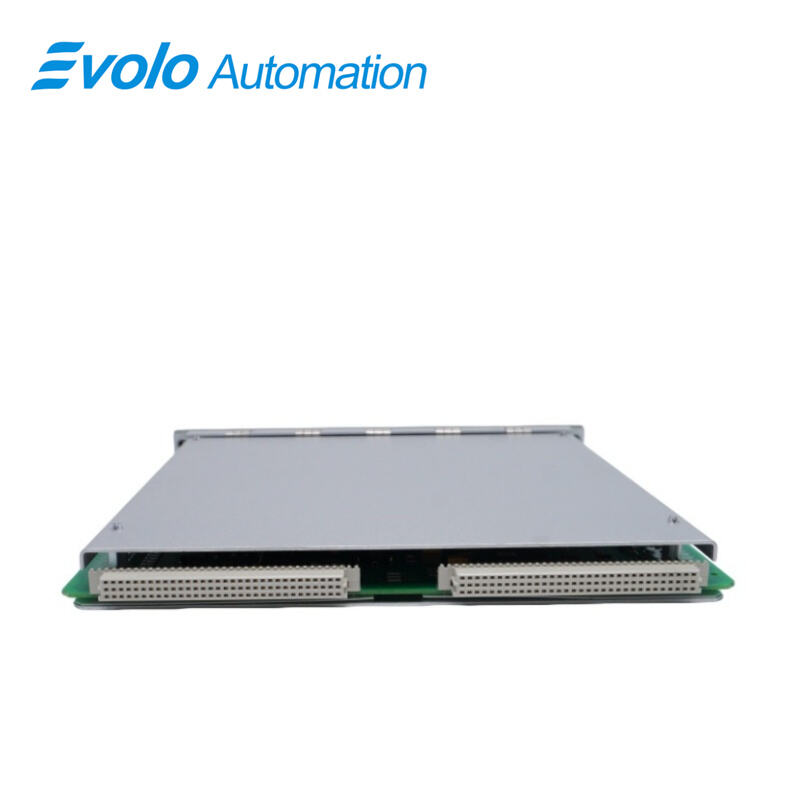

ماژول نمایشگر VGA ۳۵۰۰/۹۴، شماره مدل ۱۴۵۹۸۸-۰۱

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	3500/94 145988-01
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

The ماژول نمایش VGA بنتلی نوادا ۳۵۰۰/۹۴، شماره مدل ۱۴۵۹۸۸-۰۱ به اپراتورها امکان مشاهده بلادرنگ داده‌های سیستم محافظت از ماشین‌آلات ۳۵۰۰ را از طریق یک نمایشگر VGA لمسی فراهم می‌کند. این ماژول 3500/94 145988-01 پشتیبانی از فهرست رویدادهای سیستم، فهرست رویدادهای هشدار، داده‌های ماژول و کانال، نمایش‌های رک ۳۳۰۰-سبک و نه صفحه سفارشی‌سازی‌شده را ارائه می‌کند. با استفاده از نرم‌افزار پیکربندی رک ۳۵۰۰، این ماژول 3500/94 145988-01 زبان نمایش، صفحات سفارشی و سازمان‌دهی داده‌های رک را پیکربندی می‌کند. این ماژول در دمای ۳۰- تا ۶۵+ درجه سانتی‌گراد کار می‌کند، حداکثر ۴٫۶ وات توان مصرف می‌کند و ارتباطات خود را از طریق شبکه پرسرعت و RS232 برای داده‌های کنترلر لمسی انجام می‌دهد. LEDهای OK و ارسال/دریافت (TX/RX) روی پنل جلویی 3500/94 145988-01 نشان‌دهنده عملکرد صحیح ماژول و ارتباط آن است. این ماژول یک شیار جلویی کامل با ارتفاع کامل را اشغال می‌کند، در حالی که ماژول‌های ورودی/خروجی (I/O) از یک شیار عقبی استفاده می‌کنند و پشتیبانی از نمایشگر از راه دور تا حداکثر ۸ متر و ادغام با جعبه مسیریاب نمایشگر (Display Router Box) برای نظارت همزمان بر چهار رک را فراهم می‌کند.

کاربردها

نمایش داده‌های سیستم ۳۵۰۰ در زمان واقعی
The 3500/94 145988-01 تمامی داده‌های سیستم محافظت از ماشین‌آلات ۳۵۰۰ را نمایش می‌دهد، از جمله مقادیر خوانده‌شده از ماژول‌ها و کانال‌ها، فهرست رویدادهای سیستم و رویدادهای هشدار. اپراتورها می‌توانند با استفاده از جعبه مسیریاب نمایشگر (Display Router Box) تا چهار رک را مشاهده کنند که امکان نظارت همزمان بر چندین رک ۳۵۰۰ را فراهم می‌سازد.

پیکربندی صفحات نمایش سفارشی برای نظارت
با استفاده از نرم‌افزار پیکربندی رک ۳۵۰۰، 3500/94 145988-01 به اپراتورها اجازه می‌دهد تا نه صفحه نمایش سفارشی تنظیم کنند که اندازه‌گیری‌های ۱X، فاصله‌ها یا داده‌های گروه‌بندی‌شده برای قطارها را نمایش دهند و بدین ترتیب نظارت بصری هدفمندی بر تجهیزات حیاتی فراهم شود.

نظارت بر هشدارها و وضعیت OK

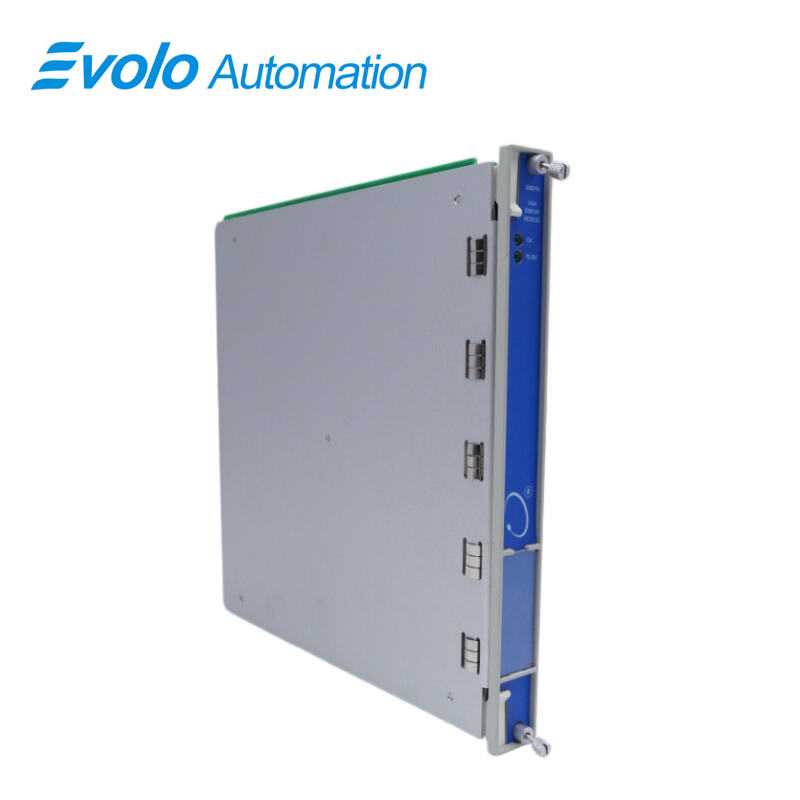

چراغ‌های LED وضعیت OK و TX/RX روی پنل جلویی 3500/94 145988-01 نشان‌دهنده‌ی عملکرد ماژول و ارتباط آن با سایر ماژول‌های ۳۵۰۰ است. اپراتورها می‌توانند بلافاصله هشدارهای فعال را شناسایی کرده و وضعیت سیستم را تأیید نمایند، بدون اینکه عملیات جاری مختل شود.

فعال‌سازی تعامل لمسی برای اپراتورها
The 3500/94 145988-01 از یک مانیتور VGA با قابلیت لمس و ورودی RS232 برای داده‌های کنترلر لمسی پشتیبانی می‌کند؛ به‌گونه‌ای که اپراتورها می‌توانند از طریق صفحه‌نمایش، منوها را مرور کرده، نماها را تغییر داده و داده‌های نمایش‌داده‌شده را مستقیماً کنترل کنند و این امر بهره‌وری عملیاتی را افزایش می‌دهد.

مشخصات

مزیت رقابتی

تصویرسازی بلادرنگ با وضوح بالا
The 3500/94 145988-01 سیگنال‌های آنالوگ قرمز، سبز، آبی و سینک را به یک مانیتور VGA ارسال می‌کند و تصویرسازی واضحی از داده‌های ماژول و کانال، هشدارها و نماهای رک سبک ۳۳۰۰ فراهم می‌سازد؛ به‌گونه‌ای که اپراتورها قادر به تشخیص بلافاصله‌ی ناهنجاری‌ها هستند.

مصرف توان پایین و نمایش از راه دور
کار در توان تنها ۴٫۶ وات و پشتیبانی از فاصله نمایش تا ۸ متر، 3500/94 145988-01 امکان نظارت از راه دور بر ۳۵۰۰ رک را بدون نیاز به سخت‌افزار اضافی و با حفظ دقت نمایش بلادرنگ فراهم می‌کند.

ادغام رک برای شیارهای جلو و عقب
The 3500/94 145988-01 از ۱ شیار کامل ارتفاع جلو برای ماژول نمایشگر و ۱ شیار عقب برای کارت ورودی/خروجی (I/O) استفاده می‌کند که نصب آن را در سیستم‌های رک ۳۵۰۰ موجود تسهیل کرده و دسترسی فوری به داده‌های سیستم متصل به شبکه را ممکن می‌سازد.

انطباق با استانداردهای ایمنی و مناطق خطرناک
The 3500/94 145988-01 دارای تأییدیه‌های سازگان‌پذیری الکترومغناطیسی (EMC)، ایمنی الکتریکی و مناطق خطرناک ATEX است که امکان نصب ماژول نمایشگر در محیط‌های صنعتی و همچنین نظارت بر ماشین‌آلات حیاتی را فراهم می‌کند.
