330130-080-02-00 Kabel przedłużający standardowy 3300 XL

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	330130-080-02-00
Minimalna ilość zamówienia:	1
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

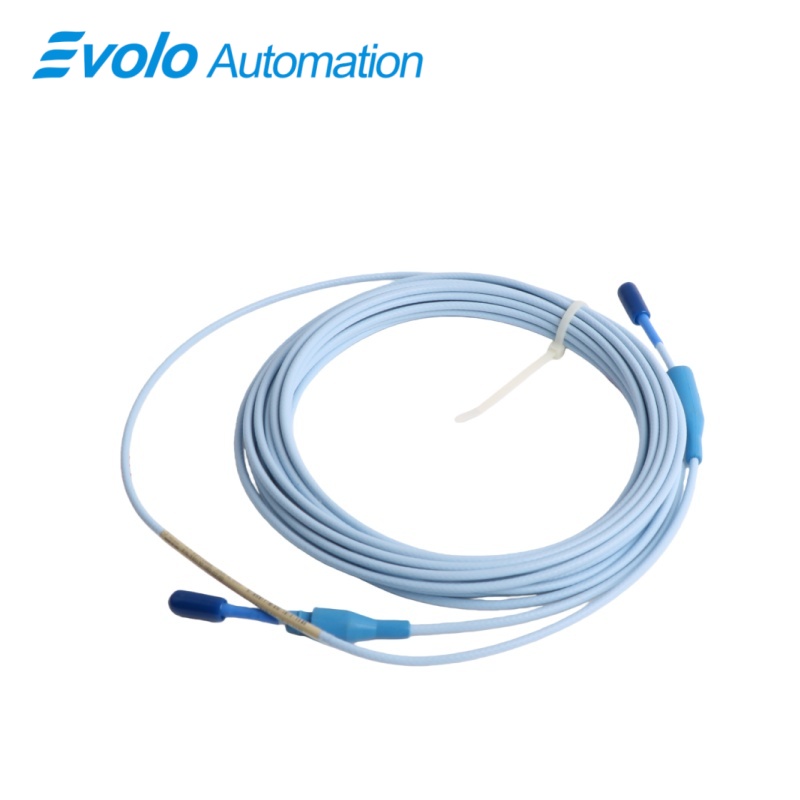

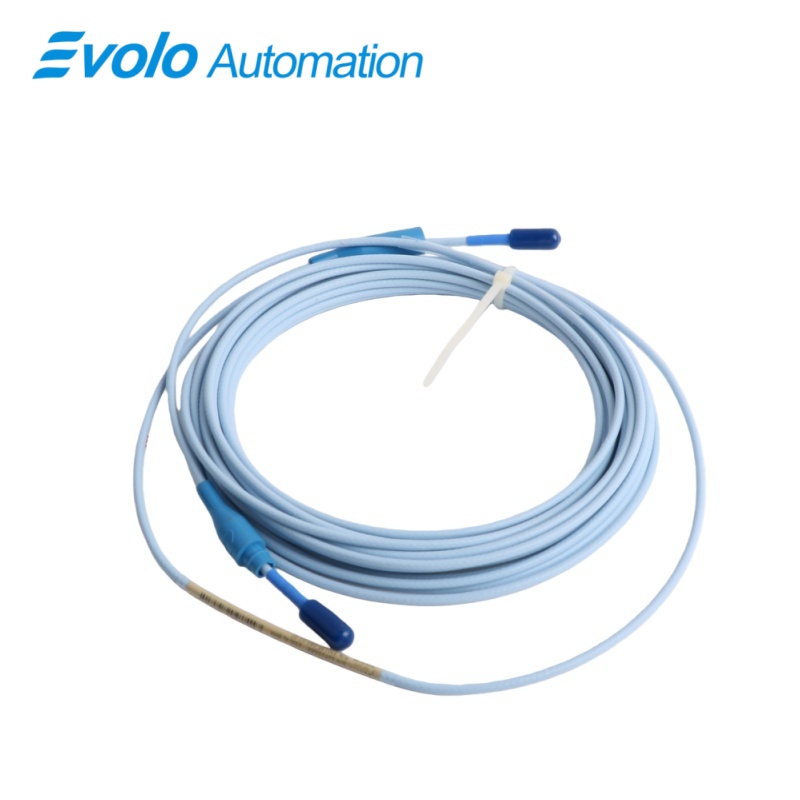

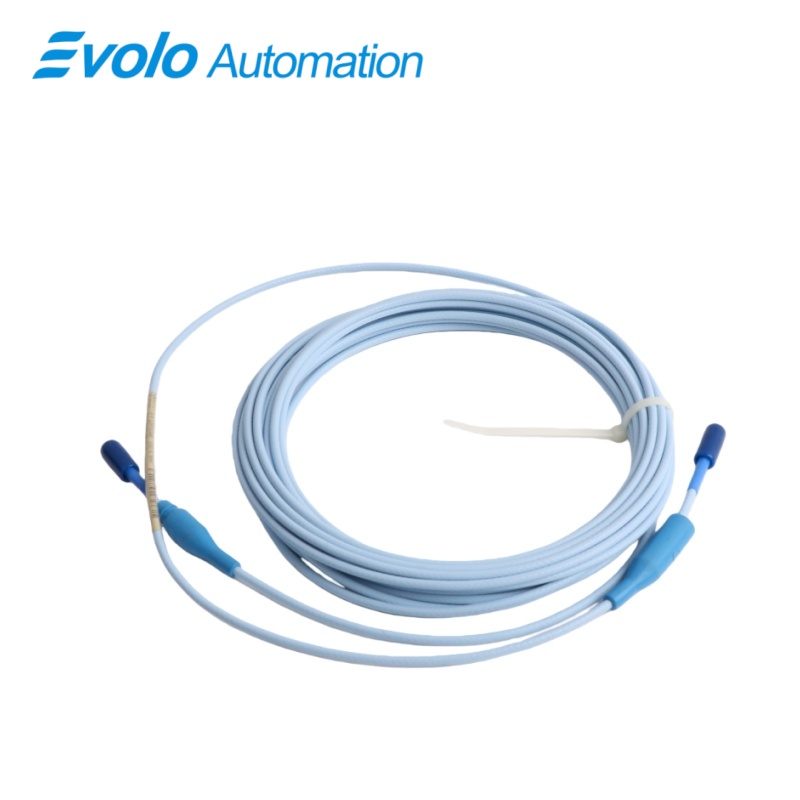

Kabel rozszerzający 330130-080-02-00 3300 XL Standard to szczytowe osiągnięcie technologii transmisji sygnału w systemie przetworników Bently Nevada 3300 XL. Zaprojektowany jako wierna oś od sond zbliżeniowych do czujników Proximitor, kabel rozszerzający 330130-080-02-00 3300 XL Standard zapewnia niezmienioną integralność kluczowych danych dotyczących drgań i przemieszczeń na dużych odległościach. Konkretna konfiguracja kabla rozszerzającego 330130-080-02-00 3300 XL Standard ma długość 8,0 metra (26,2 stopy) i jest wyposażona w giętką osłonę ze stali nierdzewnej, zapewniającą niezbędną ochronę fizyczną w wymagających warunkach przemysłowych.

Główną zaletą kabla przedłużającego 330130-080-02-00 3300 XL Standard jest jego zaawansowana konstrukcja mechaniczna. Dzięki zastosowaniu opatentowanego rozwiązania CableLoc, kabel przedłużający 330130-080-02-00 3300 XL Standard osiąga imponującą wytrzymałość na rozciąganie wynoszącą 330 N (75 lbf), zapewniając integralność punktów połączeń nawet w przypadku intensywnego rezonansu strukturalnego lub przypadkowego szarpnięcia. Dodatkowo, kabel przedłużający 330130-080-02-00 3300 XL Standard wykorzystuje złącza ClickLoc z warstwą złota. Te miniaturowe złącza koaksjalne mocno się blokują, zapobiegając degradacji sygnału, która często występuje z powodu utleniania lub luźnych połączeń w urządzeniach pracujących przy wysokim poziomie drgań, takich jak turbiny parowe czy sprężarki odśrodkowe.

Zastosowania

Kabel 330130-080-02-00 jest głównie stosowany jako przewód sygnałowy o dużej długości w dużych zespołach turbomaszyn, takich jak te stosowane w elektrowniach cieplnych i zakładach LNG. Dzięki długości 8,0 metra oraz wbudowanemu pancerzowi kabel ten prowadzony jest od czujników zbliżeniowych zamontowanych na łożyskach przez złożone wewnętrzne struktury maszyn do zdalnych rozdzielnic przyrządów. Taka konfiguracja pozwala na umieszczenie wrażliwych czujników Proximitor w chronionym, wolnym od drgań środowisku, podczas gdy pokryty pancerzem kabel wytrzymuje ścieranie i uderzenia od ruchomych części lub działań konserwacyjnych.

W procesach petrochemicznych i rafineryjnych, ten kabel przedłużający 3300 XL Standard jest stosowany do monitorowania osiowego uderzenia i drgań promieniowych szybkobieżnych sprężarek odśrodkowych. Trójwarstwowa konstrukcja kabla z izolacją FEP wykazuje wysoką odporność na przemysłowe oleje smarne i chemikalia procesowe, zapewniając minimalne tłumienie sygnału nawet w środowiskach nasycanych olejem. Dzięki szerokiemu zakresowi temperatur pracy może być niezawodnie eksploatowany w pobliżu gorących obudów turbin, dostarczając ciągłych danych o wysokiej dokładności niezbędnych do ochrony maszyn w trybie 24/7 oraz strategii utrzymania ruchu predykcyjnego.

Ten opancerzony kabel przedłużający jest również szeroko stosowany w ciężkiej produkcji i górnictwie, gdzie urządzenia są narażone na intensywne działanie pyłu, wilgoci oraz obciążeń mechanicznych. Kabel 330130-080-02-00 łączy sondy serii 3300 XL na młynach pierwotnych, dużych silnikach oraz wentylatorach przemysłowych z centralnymi szafami monitorującymi. Połączenie zabezpieczenia łącznika ClickLoc oraz ochronnej osłony ze stali nierdzewnej zapewnia, że zewnętrzne zakłócenia elektromagnetyczne (EMI) oraz zanieczyszczenia fizyczne nie wpływają na sygnały 4 do 20 mA ani na surowe sygnały wibracyjne, wspierając bezpieczną i efektywną pracę kluczowych linii produkcyjnych.

Specyfikacje

Zalety konkurencyjne

Nadzwyczajna ochrona mechaniczna dzięki zintegrowanej osłonie. Model 330130-080-02-00 wyposażony jest w fabrycznie zamontowaną, giętką osłonę ze stali nierdzewnej, która zapewnia znaczną przewagę konkurencyjną w porównaniu ze standardowymi nieosłoniętymi kablami. Ta osłona chroni wewnętrzną żyłę koncentryczną przed ostrymi krawędziami, uciskiem mechanicznym oraz tarcie, które są głównymi przyczynami uszkodzeń kabli w terenie. Zapobiegając uszkodzeniom fizycznym, ten kabel znacząco wydłuża okresy między przeglądami serwisowymi i obniża całkowity koszt posiadania systemów monitorowania drgań.

Wysokowytrzymały kabel z technologią CableLoc i ClickLoc Wyposażony w własny system zacisku CableLoc firmy Bently Nevada oraz łączniki ClickLoc, ten kabel oferuje niezrównaną stabilność połączenia. Dzięki sile rozciągania wynoszącej 330 N (75 lbf), zapobiega awariom typu "wypięcie", które są powszechne w środowiskach o wysokiej wibracji. Gold-platedowe łączniki ClickLoc zapewniają słyszalne i wyczuwalne „kliknięcie”, potwierdzające bezpieczne połączenie, gwarantując niską rezystancję transmisji sygnału oraz zapobiegając przerywanemu przekazowi danych spowodowanemu mechanicznym poluzowaniem.

Optymalna dokładność elektryczna dla integralności sygnału na dużych odległościach. W przeciwieństwie do ogólnych kabli koncentrycznych, model 330130-080-02-00 jest specyficznie skalibrowany zgodnie ze standardem kabla trójosiowego 75Ω o bardzo niskiej pojemności (66,9 pF/m). Ta precyzyjna inżynieria zapewnia stałość współczynnika skalowania i liniowości systemu przetwornika zbliżeniowego w całym zakresie długości 8,0 metra. Dzięki zachowaniu dopasowania impedancji z czujnikami 3300 XL i Proximitors, zapewnia on najbardziej stabilne i dokładne pomiary drgań dostępne na rynku, zmniejszając ryzyko fałszywych alarmów lub pominięcia uszkodzeń maszyn.
