330104-00-12-10-02-00 3300 XL Sononda zbliżeniowa 8 mm

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	330104-00-12-10-02-00
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

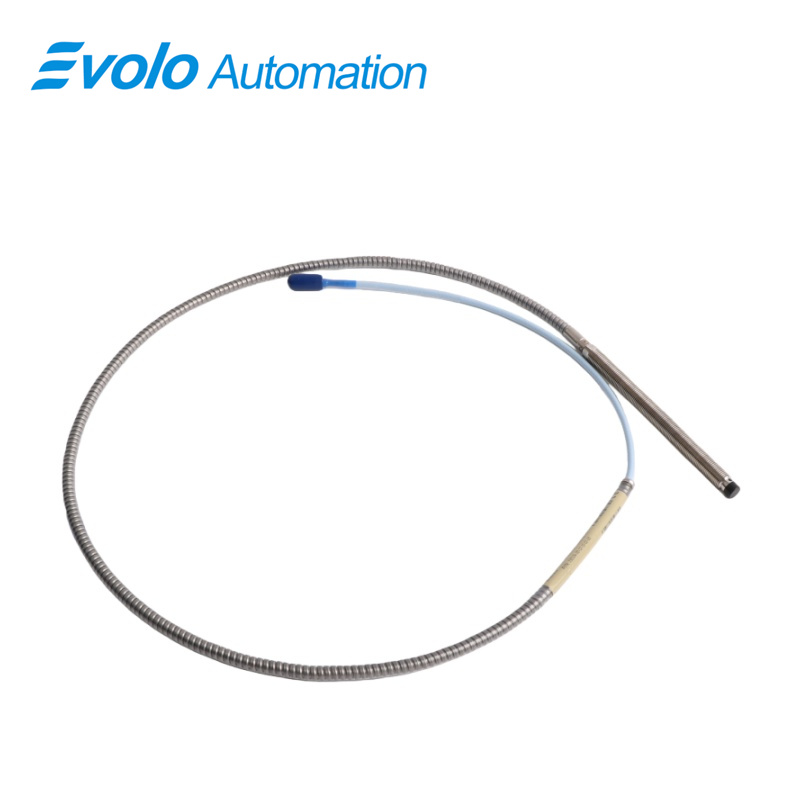

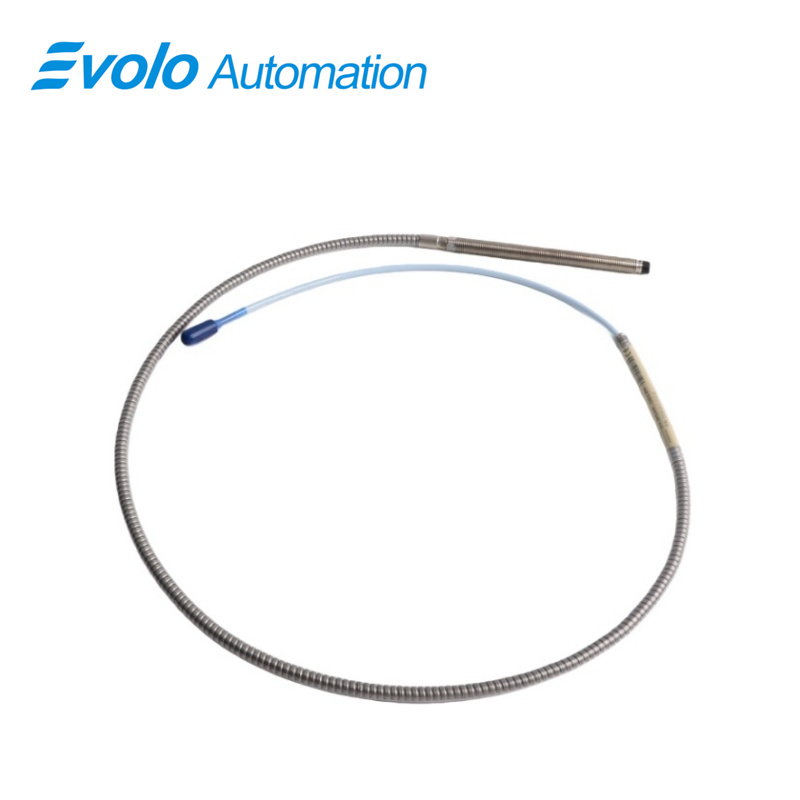

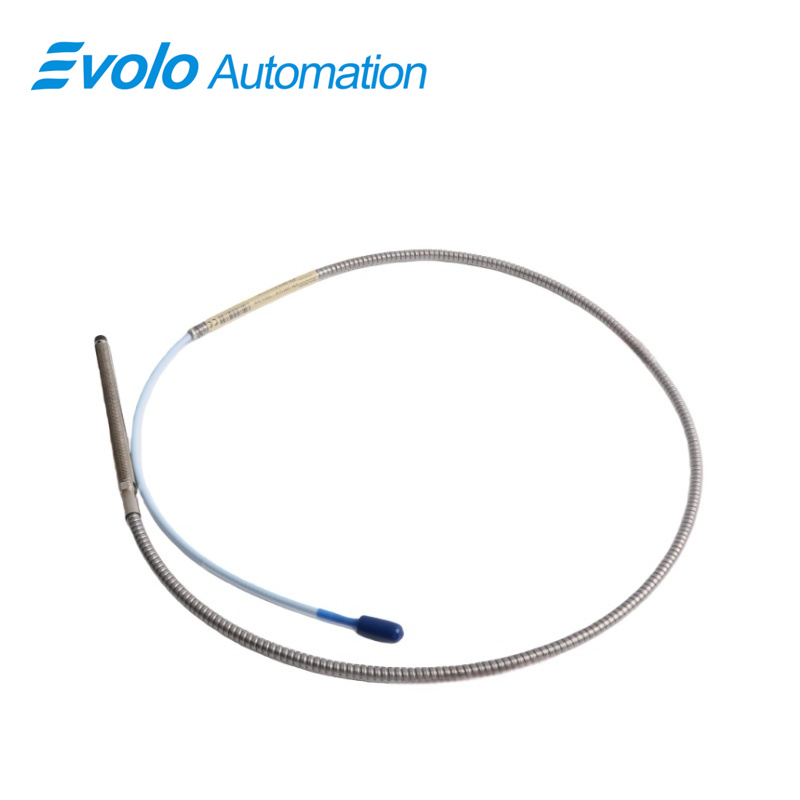

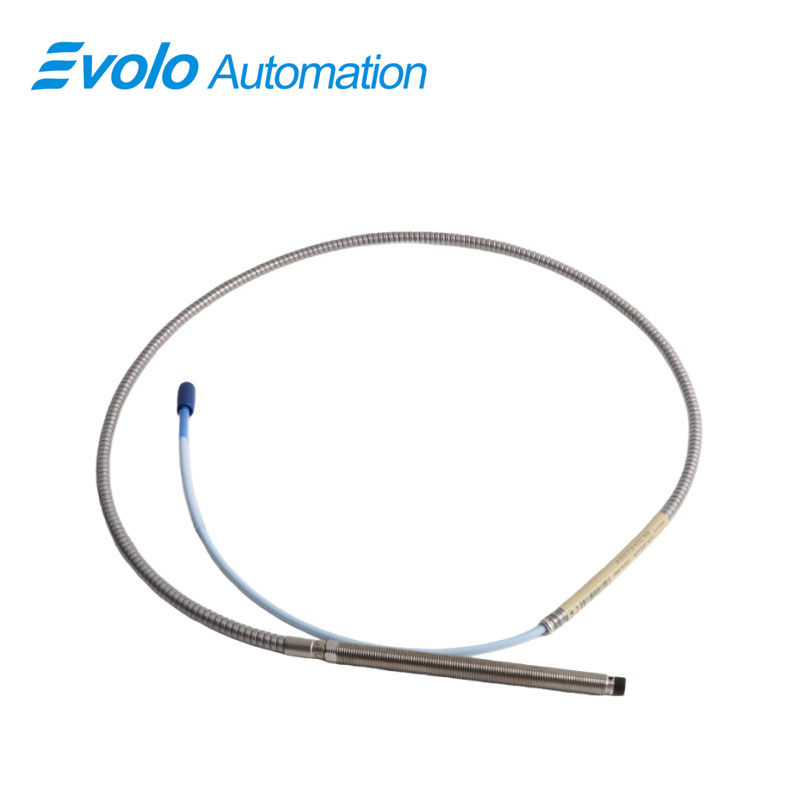

To 330104-00-12-10-02-00sondujący czujnik zbliżeniowy 3300 XL 8 mm to czujnik prądów wirowych przeznaczony do zautomatyzowanych pomiarów położenia wału i drgań w maszynach obrotowych. 330104-00-12-10-02-00przekształca odległość między końcówką sondy a przewodzącą powierzchnią w proporcjonalny sygnał napięciowy, umożliwiając systemom automatyki monitorowanie w czasie rzeczywistym ruchu wału oraz drgań.

To 330104-00-12-10-02-00charakteryzuje się ciałem sondy z gwintem M10×1, odcinkiem niegwintowanym o długości 0 mm oraz maksymalną głębokością wciskania gwintu wynoszącą 15 mm, co umożliwia precyzyjne montowanie w pobliżu łożysk. Całkowita długość obudowy wynosi 120 mm, a standardowy przewód o długości 1,0 m wyposażony jest w miniaturowy współosiowy łącznik ClickLoc, dzięki czemu 330104-00-12-10-02-00może przesyłać czyste sygnały do modułów monitorujących w maszynach o kompaktowej konstrukcji.

Działa w zakresie temperatur od –52 °C do +177 °C, a 330104-00-12-10-02-00zapewnia liniowy zakres pomiaru 2 mm, opór wyjściowy 50 Ω, czułość zasilania poniżej 2 mV na wolt oraz typową pojemność kabla wynoszącą 69,9 pF/m. Parametry te pozwalają 330104-00-12-10-02-00do przesyłania powtarzalnych sygnałów napięcia w celu zautomatyzowanego śledzenia położenia wału, analizy drgań oraz wprowadzania odniesienia prędkości Keyphasor w systemach automatyki przemysłowej.

Zastosowania

Pomiar położenia osiowego wału w turbinach

To 330104-00-12-10-02-00przybliżony czujnik zbliżeniowy 3300 XL o średnicy 8 mm jest montowany w pobliżu łożysk oporowych w celu pomiaru osiowego przemieszczenia wału. Liniowy zakres pomiaru 2 mm 330104-00-12-10-02-00umożliwia systemom automatyki wykrywanie precyzyjnych przemieszczeń. Oporność wyjściowa wynosząca 50 Ω zapewnia dokładne sygnały napięciowe, a kabel ClickLoc o długości 1,0 m zapewnia stabilne i spójne odczyty przesyłane do modułów sterujących w celu zautomatyzowanej korekcji położenia wału.

Rejestrowanie drgań promieniowych w pompach

Zamontowany obok łożysk ślizgowych, 330104-00-12-10-02-00monitoruje drgania promieniowe wywołane niestarodnością lub zużyciem. Pojemność kabla wynosząca 69,9 pF/m 330104-00-12-10-02-00umożliwia precyzyjną transmisję sygnałów do analizatorów drgań. Korpus z gwintem M10×1 z długością zaczepienia gwintu 15 mm zapewnia stabilne zamocowanie i niezawodne monitorowanie w systemach zautomatyzowanych.

Dostarczanie sygnału odniesienia prędkości Keyphasor

To 330104-00-12-10-02-00sparowany z obrotowym celem generuje impulsy prędkościowe dla sprężarek, turbin i silników. Wrażliwość zasilania poniżej 2 mV na wolt zapewnia 330104-00-12-10-02-00dostarczanie powtarzalnych sygnałów elektrycznych do sterowników PLC oraz modułów odniesienia prędkości w celu zautomatyzowanej kontroli.

Specyfikacje

Zalety konkurencyjne

Montaż w ograniczonej przestrzeni maszynowej

Całkowita długość obudowy wynosząca 120 mm oraz brak niegwintowanej części (0 mm) pozwalają 330104-00-12-10-02-00na zamontowanie w kompaktowych obudowach łożysk. Inżynierowie automatyki mogą zamontować 330104-00-12-10-02-00bezpośrednio, bez konieczności modyfikacji maszyny.

Praca w wysokotemperaturowych łożyskach

To 330104-00-12-10-02-00wytrzymuje temperatury do +177°C, umożliwiając montaż w pobliżu gorących powierzchni łożysk. Pozwala to na zautomatyzowany pomiar położenia wału i drgań bez konieczności przemieszczania czujników.

Dostarczanie przewidywalnych sygnałów elektrycznych

To 330104-00-12-10-02-00łączy opór wyjściowy 50 Ω, pojemność kabla 69,9 pF/m oraz niską wrażliwość zasilania (<2 mV/V), co zapewnia powtarzalne sygnały napięciowe. Systemy automatyki mogą polegać na 330104-00-12-10-02-00dla dokładnej informacji o położeniu, wibracjach oraz prędkości klucza fazowego (Keyphasor).
