330104-00-08-10-01-CN czujniki zbliżeniowe serii 3300 XL, 8 mm

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	330104-00-08-10-01-CN
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

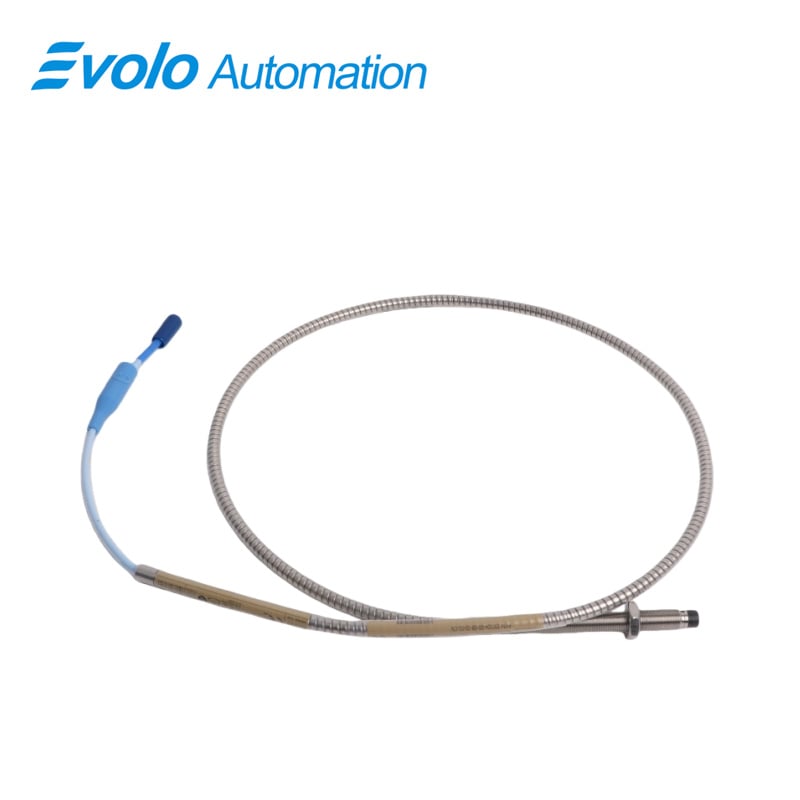

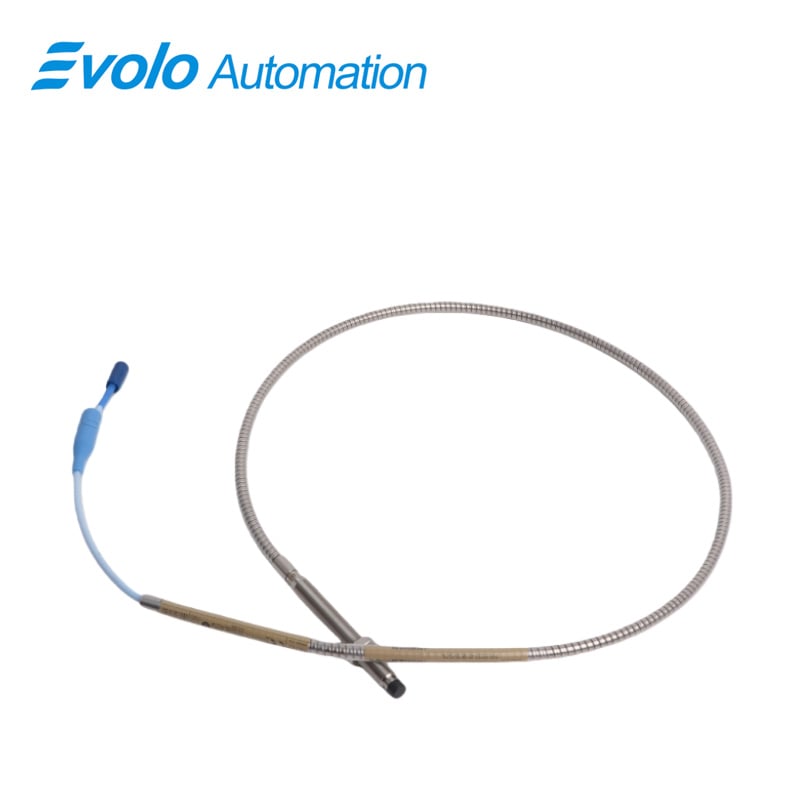

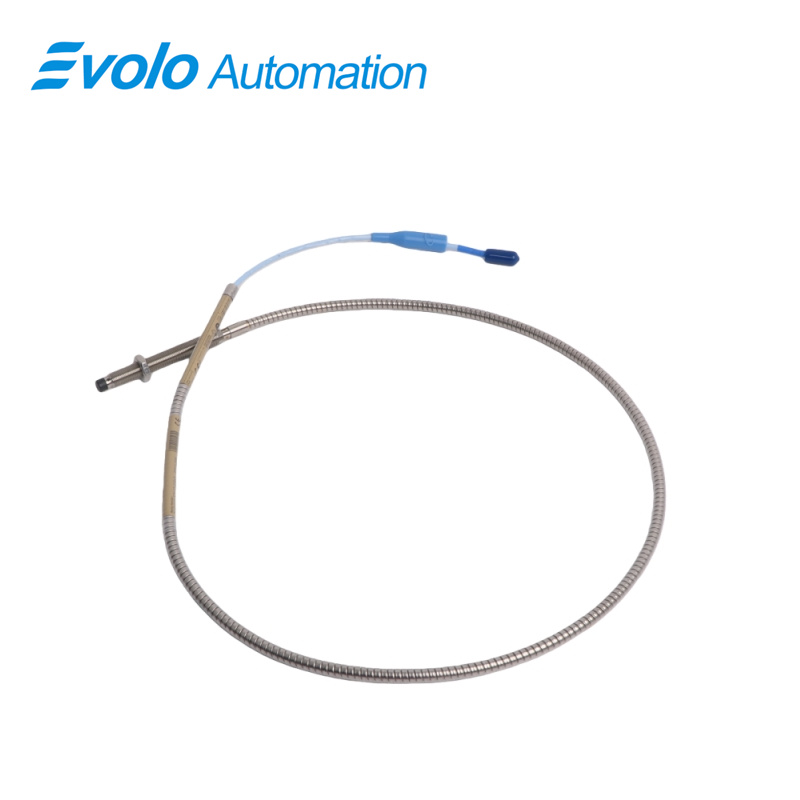

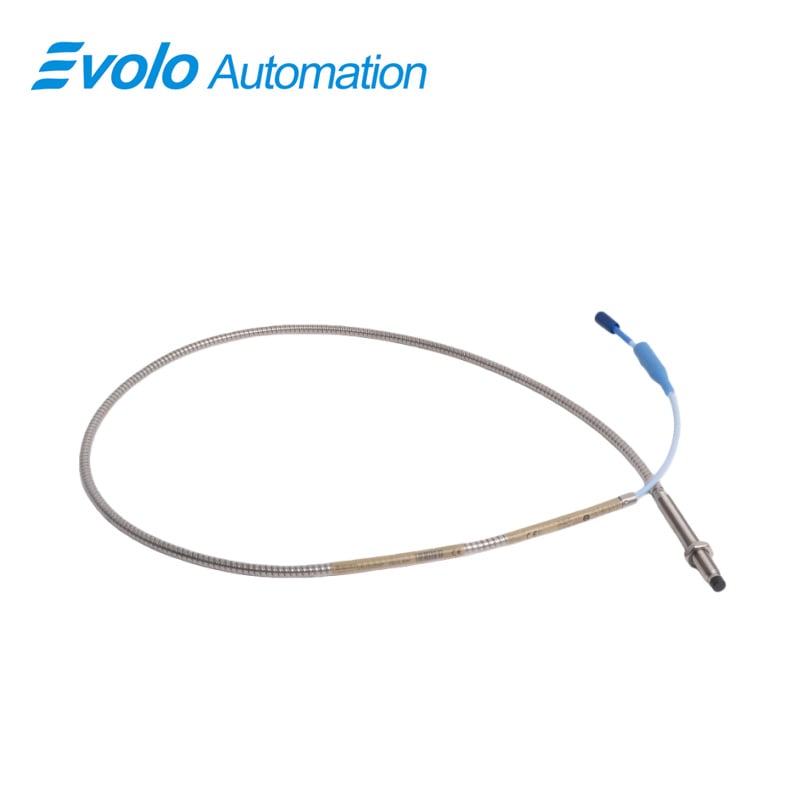

To 330104-00-08-10-01-CN czujniki zbliżeniowe 3300 XL 8 mm to precyzyjne przetworniki prądu wirowego przeznaczone do zastosowań w automatyce przemysłowej oraz monitoringu maszyn. 330104-00-08-10-01-CN zapewniają liniowy zakres pomiaru wynoszący 2 mm (80 mils), przy czym napięcie wyjściowe jest proporcjonalne do odległości między końcówką czujnika a powierzchnią przewodzącą. Działają w zakresie temperatur od −52 °C do +177 °C, a ten sam zakres dotyczy również temperatury przechowywania; czujniki te służą do pomiarów drgań, położenia osiowego oraz prędkości (sygnału Keyphasor) w maszynach z łożyskami warstwy cieczy.

To 330104-00-08-10-01-CN ma gwint sondy M10x1, maksymalną głębokość wkręcenia gwintu wynoszącą 15 mm, opór wyjściowy 50 Ω oraz pojemność kabla przedłużającego wynoszącą 69,9 pF/m. Miniaturyzowany koaksjalny łącznik ClickLoc z osłoną i standardowy kabel zapewniają niezawodne połączenie, umożliwiając montaż przewodów na miejscu o przekroju 0,2–1,5 mm² (16–24 AWG). Posiada certyfikaty CSA, ATEX oraz IECEx. 330104-00-08-10-01-CN spełnia wymagania normy API 670 i umożliwia zgodną wstecznie integrację z istniejącymi sondami serii 3300 o średnicy 5 mm i 8 mm. Opcjonalne kable FluidLoc zapobiegają wyciekowi oleju lub innych cieczy, zapewniając niezawodność działania w surowych środowiskach przemysłowych.

Zastosowania

Pomiar drgań wału w maszynach z łożyskami warstwy cieczy

To 330104-00-08-10-01-CN sondy zbliżeniowe 3300 XL 8 mm zapewniają zakres liniowy 2 mm (80 mils) oraz napięcie wyjściowe proporcjonalne do przemieszczenia wału. Inżynierowie stosują je do monitorowania drgań w czasie rzeczywistym w turbinach, sprężarkach i pompach, co umożliwia utrzymanie zapobiegawcze. 330104-00-08-10-01-CN sondy zbliżeniowe 3300 XL 8 mm

Monitorowanie położenia osiowego i promieniowego maszyn obrotowych

Dzięki gwincie M10x1 oraz maksymalnej głębokości wkręcenia wynoszącej 15 mm, 330104-00-08-10-01-CN dokładnie mierzy położenie wału. Opór wyjściowy wynoszący 50 Ω oraz pojemność kabla przedłużającego wynosząca 69,9 pF/m zapewniają precyzyjne dane o położeniu do pętli sterowania.

Zapewnia referencyjny sygnał Keyphasor oraz pomiar prędkości

To 330104-00-08-10-01-CN obsługuje generowanie sygnału Keyphasor do określania prędkości i fazy odniesienia. Przetwornik działa w zakresie temperatur od −52 °C do +177 °C, umożliwiając jego zastosowanie w turbinach i sprężarkach o wysokiej temperaturze bez degradacji sygnału.

Integracja z systemami Proximitor i automatyki

To 330104-00-08-10-01-CN połączenie odbywa się za pomocą miniaturowych współosiowych łączników ClickLoc przy użyciu przewodów polowych o przekroju 0,2–1,5 mm². Przetwornik jest kompatybilny z kablami przedłużającymi oraz czujnikami serii 3300, co umożliwia bezproblemową integrację z szafkami 3500 i systemami automatyki.

Specyfikacje

Zalety konkurencyjne

Wysoka dokładność liniowości i spójność sygnału

To 330104-00-08-10-01-CN utrzymuje liniowość w zakresie 2 mm przy zmianie napięcia wyjściowego mniejszej niż 2 mV na każdy wolt zmiany napięcia wejściowego, zapewniając precyzyjne dane do sterowania maszynami zautomatyzowanymi oraz analizy drgań.

Szeroki zakres temperatur roboczych dla surowych warunków eksploatacji

Ocena temperaturowa od −52 °C do +177 °C, 330104-00-08-10-01-CN działa niezawodnie w ekstremalnych warunkach przemysłowych, umożliwiając ciągłe monitorowanie turbin i pomp pracujących w wysokiej temperaturze.

Wytrzymał konstrukcyjnie i kabel

To 330104-00-08-10-01-CN wyposażony w opatentowaną technologię formowania TipLoc do łączenia końcówek sond oraz konstrukcję CableLoc zapewniającą wytrzymałość na rozciąganie wynoszącą 330 N. Opcjonalne kable FluidLoc zapobiegają wyciekowi oleju, chroniąc zarówno sondę, jak i wnętrze maszyny.

Zgodny wstecznie i wymienny z serią 3300

To 330104-00-08-10-01-CN może być zintegrowany z transduktorami 3300 o średnicy 5 mm i 8 mm, przewodami przedłużającymi oraz czujnikami Proximitor, co pozwala na wymianę lub uaktualnienie bez konieczności ponownej kalibracji lub testów na stanowisku.

Zgodność z normami przemysłowymi

To 330104-00-08-10-01-CN posiada certyfikaty CSA, ATEX i IECEx oraz spełnia wymagania normy API 670 dotyczące konfiguracji mechanicznej, zakresu liniowego i dokładności, zapewniając spójną wydajność w systemach automatyki.
