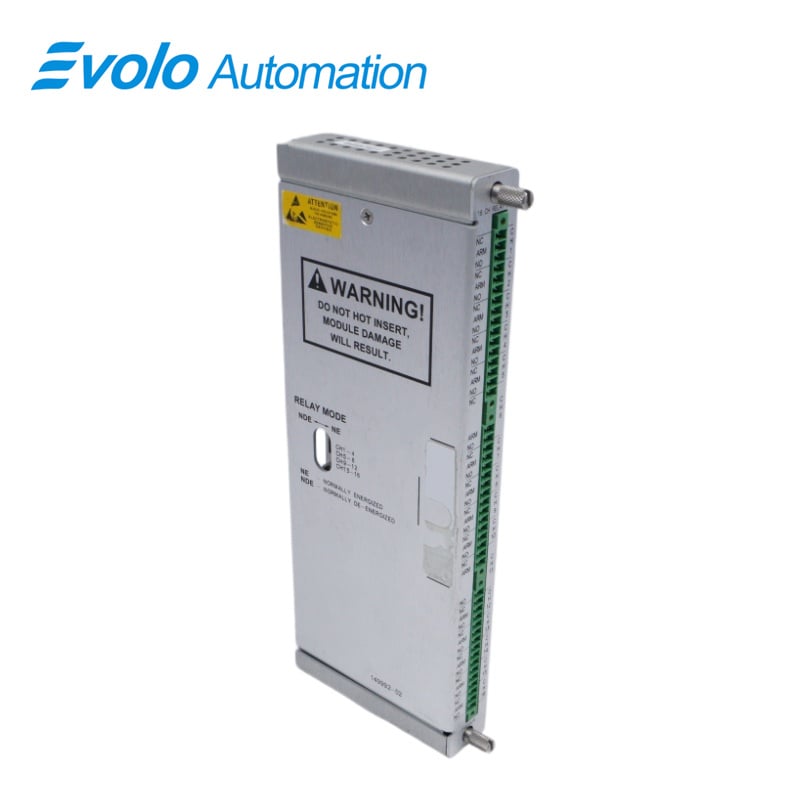

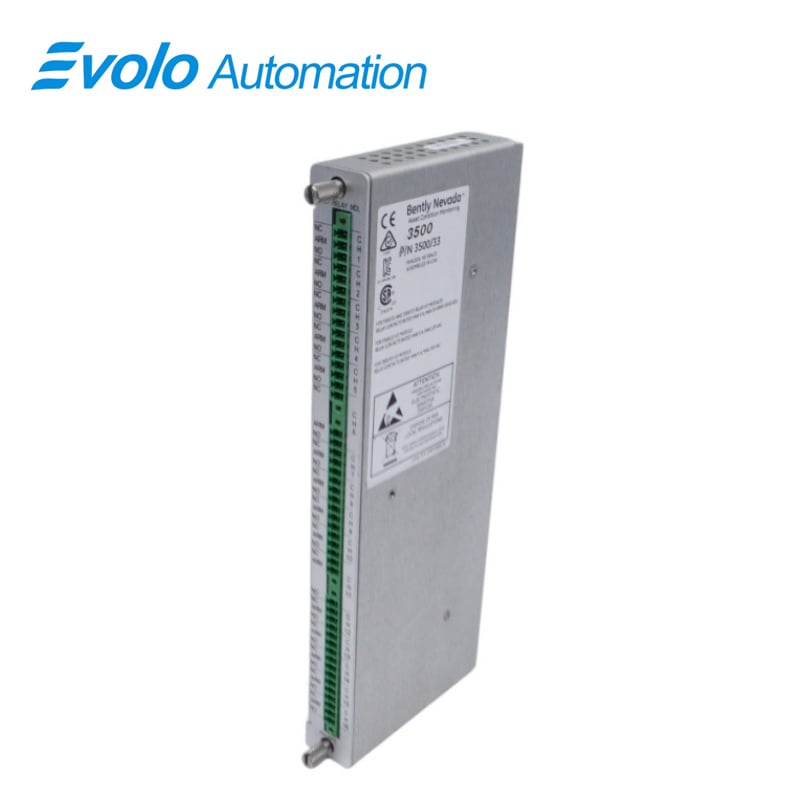

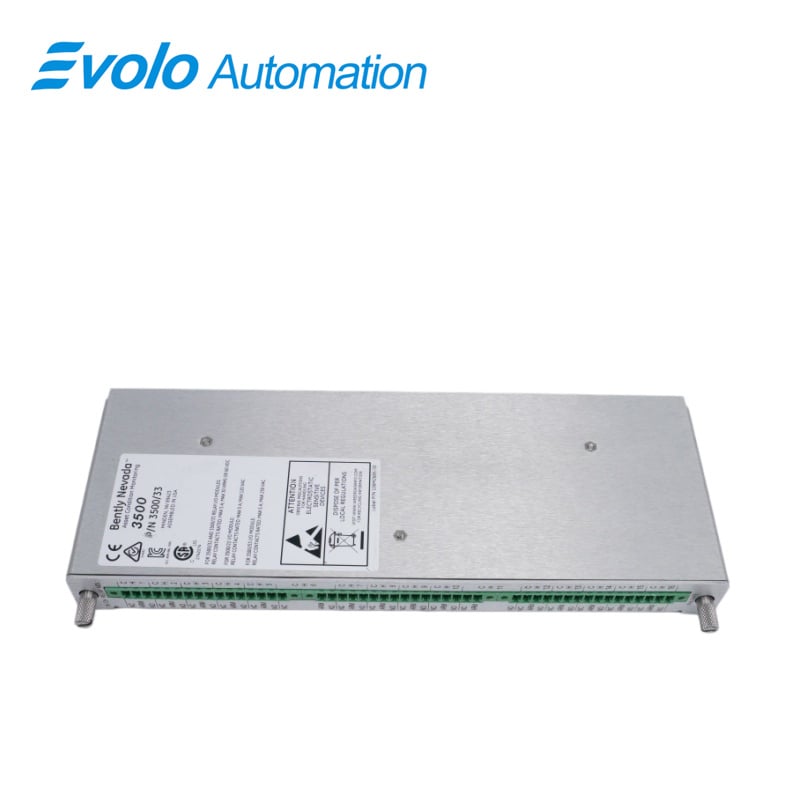

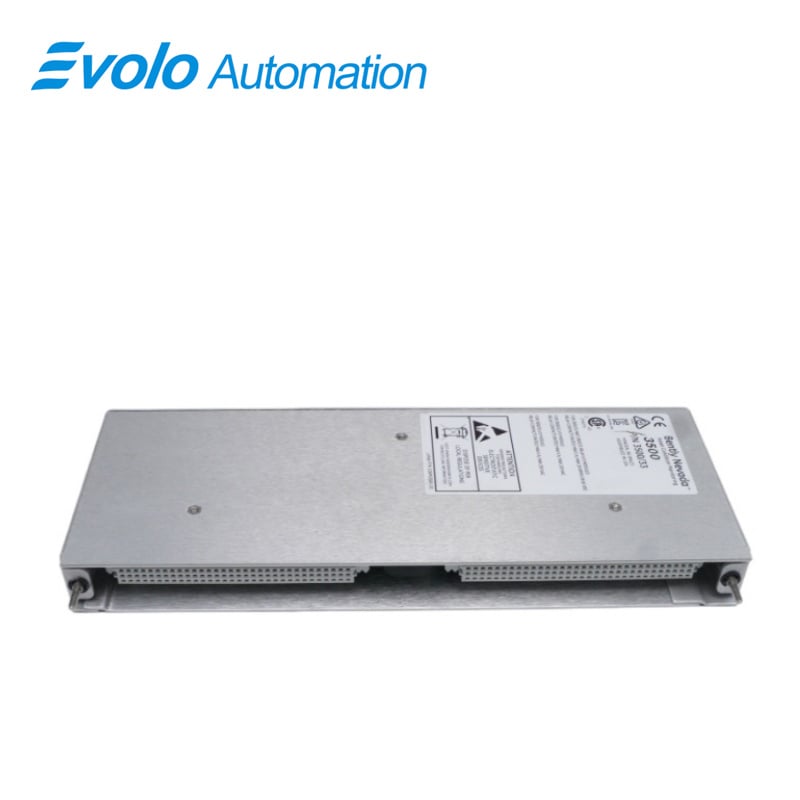

moduł wyjściowy przekaźnika awaryjnego z 16 kanałami 149992-02

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	149992-02
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

To moduł wyjściowy przekaźnika awaryjnego z 16 kanałami 149992-02 to moduł pełnowysokościowy przeznaczony do zastosowań w automatyce przemysłowej w ramach serii Bently Nevada 3500. Moduł zapewnia 16 wyjść przekaźnikowych typu SPDT z konstrukcją zabezpieczoną żywicą epoksydową oraz tłumieniem łuku o napięciu 250 Vrms; każdy z nich jest przeznaczony na 10 000 cykli. 149992-02zużywa typowo 5,8 W i mieści się w jednym pełnowysokim gnieździe z tyłu. Każdy przekaźnik może przełączać prąd do 5 A przy napięciu stałym 125 V (70 W przy 24 Vdc, 10 W przy 48 Vdc, 9 W przy 60 Vdc) lub prąd do 5 A przy napięciu przemiennym 250 Vac (1200 VA). Diody LED na panelu czołowym wskazują stan OK, komunikację TX/RX oraz status alarmu kanału. Przekaźniki są pogrupowane w cztery grupy po cztery kanały i mogą być konfigurowane jako pracujące w stanie normalnie odprądowanym (ND) lub normalnie załączonym (NE). Każde wyjście jest niezależnie programowalne pod kątem logiki sterowania alarmem przy użyciu konfiguracji AND/OR z monitorowanymi zmiennymi. 149992-02integruje się bezproblemowo z szafkami 3500, umożliwiając niezawodne sygnalizowanie alarmów, wyłączenie maszyn oraz implementację logiki głosowania, a także zapewniając czytelne wizualne informacje zwrotne za pomocą diod LED. Programowanie i konfiguracja są wykonywane przy użyciu oprogramowania do konfiguracji szafek 3500, obsługującego do 16 monitorowanych kanałów na moduł.

Zastosowania

Przekaźnik sygnałowy do wyjść alarmowych
To 149992-02przekształca stany monitorowanych kanałów na wyjścia przekaźnikowe, obsługując prąd do 5 A na kanał. Każdy z jego 16 przekaźników typu SPDT może przełączać moc 70 W przy 24 Vdc lub 1200 VA przy 250 Vac, umożliwiając operatorom precyzyjne uruchamianie alarmów lub zautomatyzowanych wyłączeń w momencie przekroczenia przez monitorowane zmienne progów ostrzegawczych lub zagrożenia.

Logika głosowania do ochrony maszyn
Korzystając z programowalnej logiki sterowania alarmami w 149992-02, operatorzy mogą zaimplementować głosowanie typu I/LUB dla wielu kanałów. Na przykład wyłączenie może być zaprogramowane tak, aby nastąpiło wyłącznie wtedy, gdy co najmniej 2 spośród 16 monitorowanych kanałów przekroczą ustalone progi zagrożenia, zapewniając dokładną ochronę bez fałszywych sygnałów.

Bezpośrednie sterowanie urządzeniami zewnętrznymi
Można zaprogramować indywidualnie 149992-02obsługuje konfiguracje z normalnie odłączonym (ND) lub normalnie załączonym (NE) cewką, umożliwiając bezpośrednie aktywowanie zewnętrznych siłowników, zaworów elektromagnetycznych lub obwodów alarmowych. Dzięki trwałości wynoszącej 10 000 cykli przekaźnik zachowuje wysoką wydajność eksploatacyjną w długotrwałym użytkowaniu.

Integracja z szafkami 3500
To 149992-02zajmuje pojedynczy, pełnowysokościowy slot z tyłu i komunikuje się za pomocą diod LED TX/RX z innymi modułami serii 3500. Pozwala to na scentralizowaną kontrolę wielu parametrów maszyny, redukując złożoność okablowania oraz ułatwiając automatyzację.

Specyfikacje

Zalety konkurencyjne

Wysoka zdolność przełączania mocy
To 149992-02obsługuje maksymalny prąd 5 A i moc zmienną do 1200 VA na przekaźnik, zapewniając wystarczającą pojemność do obciążeń przemysłowych o dużym natężeniu bez konieczności stosowania dodatkowych przekaźników.

Programowalna logika sterowania alarmem
Każdy z 16 przekaźników w 149992-02może być skonfigurowany przy użyciu logiki AND/OR z wejść dowolnego kanału monitoringu, umożliwiając złożone zautomatyzowane sekwencje alarmowe bez konieczności dodatkowego programowania PLC.

Wizualne wskaźniki statusu kanałów
Diody LED OK, TX/RX oraz CH Alarm na panelu czołowym w 149992-02dostarczają informacji o bieżącym stanie pracy w czasie rzeczywistym. Operatorzy mogą natychmiast zweryfikować funkcjonalność modułu oraz status alarmowy kanałów, co skraca czas diagnozowania usterek.

Konfigurowalna obsługa trybu awaryjnego
Przekaźniki w 149992-02mogą być ustawione jako normalnie odprężone lub normalnie wzbudzone. Połączone z żywotnością wynoszącą 10 000 cykli, zapewnia to bezpieczną pracę oraz kontrolowane wyłączenia w krytycznych systemach automatyki.

Integracja kompaktowej szafki
Dzięki wymaganiu jednego pełnowysokościowego gniazda z tyłu 149992-02umożliwia wdrożenie wielu modułów w szafce typu 3500. Hermetyczna konstrukcja z powłoką epoksydową oraz tłumienie łuku o napięciu 250 Vrms zapewniają niezawodną pracę w trudnych warunkach przemysłowych.
