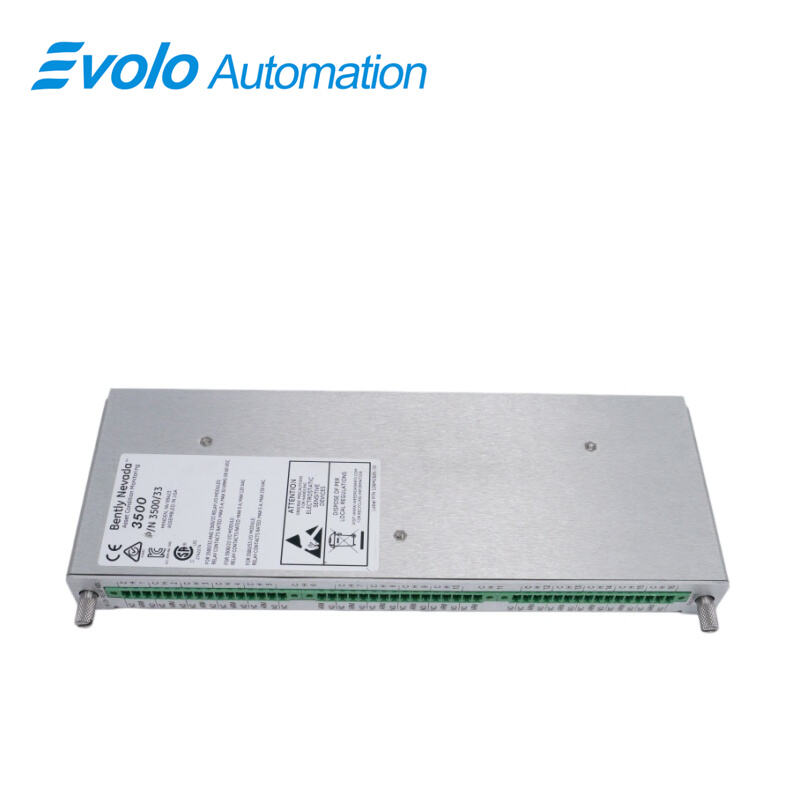

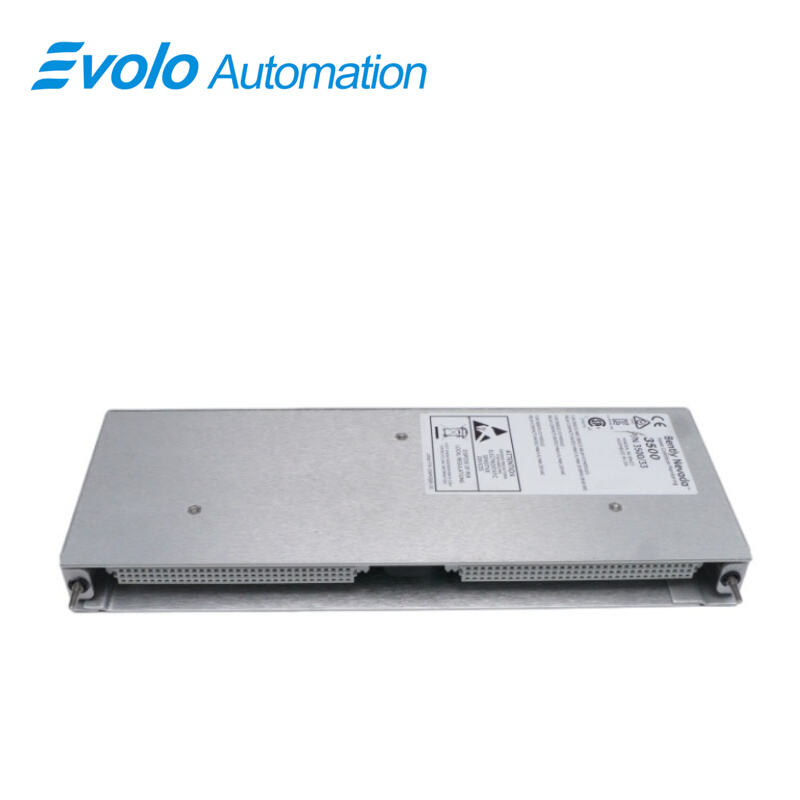

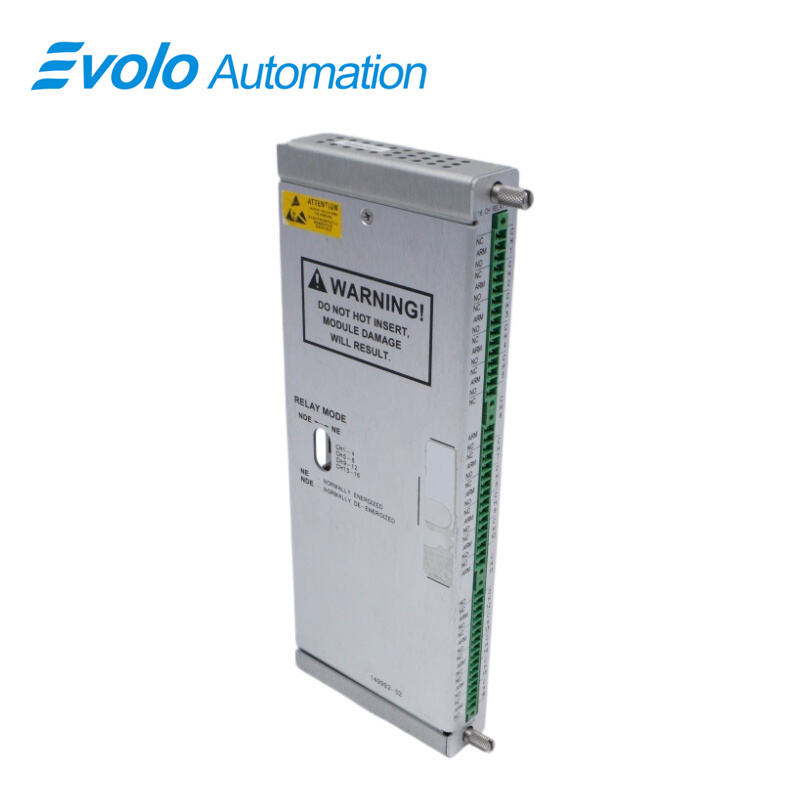

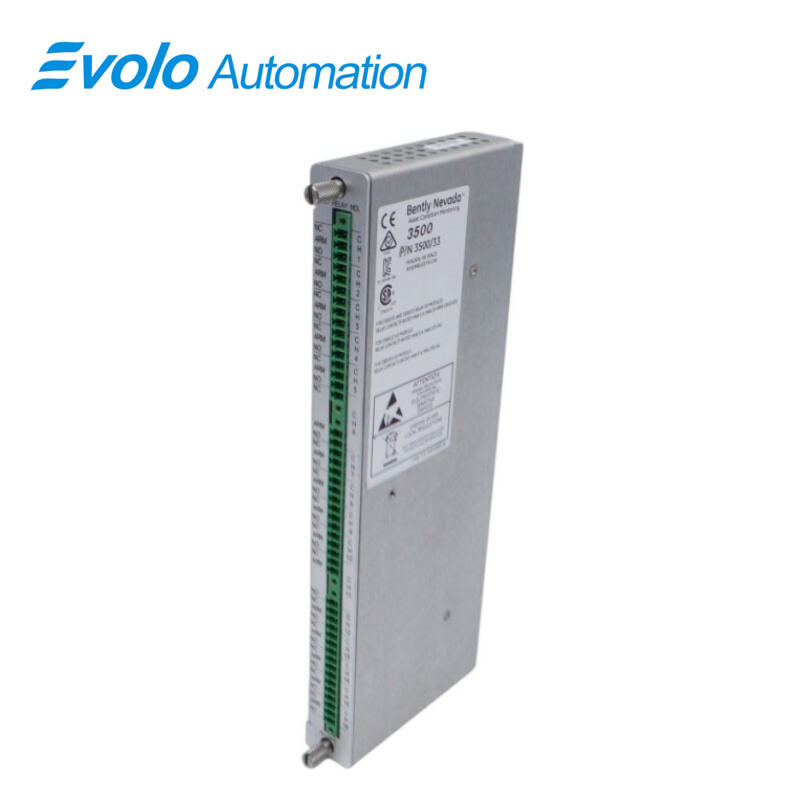

149992-02 16-चैनल फेल-सेफ रिले आउटपुट मॉड्यूल

सारांश

मूल स्थान:	संयुक्त राज्य अमेरिका
ब्रांड का नाम:	बेंटली नेवादा
मॉडल नंबर:	149992-02
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

त्वरित विवरण

विवरण

यह 149992-02 16-चैनल फेल-सेफ रिले आउटपुट मॉड्यूल यह बेंटली नेवाडा 3500 श्रृंखला के भीतर औद्योगिक स्वचालन के लिए डिज़ाइन किया गया एक पूर्ण-ऊँचाई वाला मॉड्यूल है। यह मॉड्यूल 16 SPDT रिले आउटपुट प्रदान करता है, जिनका निर्माण एपॉक्सी-सील किए गए हैं और जिनमें 250 Vrms आर्क दमन है, जिनमें से प्रत्येक को 10,000 चक्रों के लिए रेट किया गया है। 149992-02यह आमतौर पर 5.8 वॉट की खपत करता है और एकल पूर्ण-ऊँचाई वाले पीछे के स्लॉट में फिट हो जाता है। प्रत्येक रिले 5 ए, 125 वीडीसी (24 वीडीसी पर 70 वॉट, 48 वीडीसी पर 10 वॉट, 60 वीडीसी पर 9 वॉट) या 5 ए, 250 वीएसी (1200 वीए) तक स्विच कर सकता है। फ्रंट पैनल पर एलईडी ओके, टीएक्स/आरएक्स संचार और चैनल अलार्म स्थिति को दर्शाती हैं। रिले चार समूहों में व्यवस्थित हैं, प्रत्येक में चार चैनल हैं, और इन्हें सामान्यतः डी-एनर्जाइज्ड (ND) या सामान्यतः एनर्जाइज्ड (NE) संचालन के लिए चुना जा सकता है। प्रत्येक आउटपुट को निगरानी वाले चरों के साथ AND/OR कॉन्फ़िगरेशन का उपयोग करके स्वतंत्र रूप से अलार्म ड्राइव लॉजिक के लिए प्रोग्राम किया जा सकता है। 149992-02यह 3500 रैक्स के साथ सुग्गी रूप से एकीकृत होता है, जिससे विश्वसनीय अलार्म संकेतन, मशीनरी शटडाउन और वोटिंग लॉजिक के कार्यान्वयन के साथ-साथ एलईडी के माध्यम से स्पष्ट दृश्य प्रतिक्रिया प्रदान की जा सकती है। प्रोग्रामिंग और कॉन्फ़िगरेशन 3500 रैक कॉन्फ़िगरेशन सॉफ़्टवेयर का उपयोग करके किया जाता है, जो प्रति मॉड्यूल अधिकतम 16 निगरानी वाले चैनलों का समर्थन करता है।

अनुप्रयोग

अलार्म आउटपुट के लिए सिग्नल रिले
यह 149992-02निगरानी वाले चैनल की स्थिति को रिले आउटपुट में परिवर्तित करता है, जो प्रत्येक चैनल पर 5 एम्पियर तक की धारा को संभाल सकता है। इसके 16 SPDT रिले में से प्रत्येक 24 वीडीसी पर 70 वॉट या 250 वीएसी पर 1200 वीए को स्विच कर सकता है, जिससे ऑपरेटर्स निगरानी वाले चरों के अलर्ट या खतरे के दहलीज़ मानों से अधिक होने पर सटीक रूप से अलार्म या स्वचालित शटडाउन को सक्रिय कर सकते हैं।

मशीनरी सुरक्षा के लिए वोटिंग लॉजिक
में कार्यक्रमण योग्य अलार्म ड्राइव लॉजिक का उपयोग करके 149992-02ऑपरेटर्स बहु-चैनल के लिए AND/OR वोटिंग को लागू कर सकते हैं। उदाहरण के लिए, शटडाउन को ऐसे प्रोग्राम किया जा सकता है कि वह केवल तभी सक्रिय हो जाए जब 16 निगरानी वाले चैनलों में से कम से कम 2 खतरे के सेटपॉइंट्स से अधिक हो जाएँ, जिससे गलत ट्रिप के बिना सटीक सुरक्षा सुनिश्चित की जा सके।

बाह्य उपकरणों का प्रत्यक्ष नियंत्रण
में प्रत्येक रिले 149992-02सामान्यतः डी-एनर्जाइज्ड (ND) या सामान्यतः एनर्जाइज्ड (NE) कॉन्फ़िगरेशन का समर्थन करता है, जिससे बाह्य एक्चुएटर्स, सोलनॉइड्स या अलार्म सर्किट्स को प्रत्यक्ष रूप से सक्रिय किया जा सकता है। 10,000 चक्र की रेटिंग के साथ, मॉड्यूल लंबे समय तक उपयोग के दौरान उच्च संचालन प्रदर्शन बनाए रखता है।

3500 रैक्स के साथ एकीकरण
यह 149992-02यह एकल पूर्ण-ऊँचाई वाले पिछले स्लॉट को अधिकृत करता है और अन्य 3500 मॉड्यूल के साथ TX/RX एलईडी के माध्यम से संवाद करता है। इससे कई मशीन पैरामीटर्स का केंद्रीकृत नियंत्रण संभव हो जाता है, जिससे केबलिंग की जटिलता कम हो जाती है और स्वचालन को सुव्यवस्थित किया जा सकता है।

विशिष्टताएँ

प्रतिस्पर्धात्मक लाभ

उच्च-शक्ति स्विचिंग क्षमता
यह 149992-02प्रत्येक रिले के लिए अधिकतम 5 ए धारा और 1200 वीए एसी शक्ति का समर्थन करता है, जो अतिरिक्त रिले के बिना भारी औद्योगिक भारों के लिए पर्याप्त क्षमता प्रदान करता है।

प्रोग्राम करने योग्य अलार्म ड्राइव लॉजिक
में 16 रिले में से प्रत्येक 149992-02को किसी भी मॉनिटर चैनल से इनपुट के साथ AND/OR लॉजिक का उपयोग करके कॉन्फ़िगर किया जा सकता है, जिससे अतिरिक्त PLC प्रोग्रामिंग के बिना जटिल स्वचालित अलार्म अनुक्रम सक्षम हो जाते हैं।

दृश्य चैनल स्थिति संकेतक
फ्रंट पैनल OK, TX/RX और CH अलार्म LED 149992-02वास्तविक समय की संचालन प्रतिक्रिया प्रदान करते हैं। ऑपरेटर तुरंत मॉड्यूल के कार्य और चैनल अलार्म स्थिति की पुष्टि कर सकते हैं, जिससे ट्रबलशूटिंग का समय कम हो जाता है।

कॉन्फ़िगर करने योग्य फेल-सेफ संचालन
में रिले 149992-02को सामान्यतः डी-एनर्जाइज्ड या सामान्यतः एनर्जाइज्ड के रूप में सेट किया जा सकता है। 10,000 चक्र के जीवनकाल के साथ संयोजित होने पर, यह महत्वपूर्ण स्वचालन प्रणालियों में सुरक्षित संचालन और नियंत्रित शटडाउन सुनिश्चित करता है।

संक्षिप्त रैक एकीकरण
एकल पूर्ण-ऊँचाई वाले पीछे के स्लॉट की आवश्यकता के साथ, 149992-023500 रैक में कई मॉड्यूल के तैनाती की अनुमति देता है। इसका एपॉक्सी-सील किया गया निर्माण और 250 Vrms आर्क दमन कठोर औद्योगिक वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।
