Przegląd
Miejsce pochodzenia: |
USA |
Nazwa marki: |
Bently Nevada |
Numer modelu: |
140471-02 |
Szczegóły opakowania: |
Oryginalny nowy, fabrycznie zapieczętowany |
Czas dostawy: |
5-7 Dni |
Warunki płatności: |
T/T |
Zdolność dostaw: |
W magazynie |
Szybki szczegół
|
Wejście sygnału |
Przyjmuje sygnały od 1 do 4 przetworników ciśnienia |
|
Impedancja wejściowa – 3-przewodowa |
10 kΩ |
|
Impedancja wejściowa – 2-przewodowa |
1,5 MΩ do 3,5 MΩ (typowo) |
|
Wrażliwość na ciśnienie dynamiczne |
100 mV/psi (1,45 mV/mBar) |
|
Dioda LED „OK” na panelu czołowym |
Wskazuje prawidłową pracę monitora |
|
Diody LED TX/RX na panelu czołowym |
Wskazuje komunikację z innymi modułami szafy 3500 |
|
Dioda LED obejścia na panelu czołowym |
Wskazuje aktywny tryb obejścia |
|
Złącze wyjściowe panelu czołowego |
Jeden złączyko współosiowe na kanał, zabezpieczone przed zwarciami |
|
Tryb kaskadowy |
Wyjścia przetworników z buforowaniem nie są połączone kaskadowo |
|
Impedancja wyjściowa |
550 Ω |
|
Zasilanie przetworników – 3-przewodowe |
–24 V prądu stałego |
|
Zasilanie przetworników – 2-przewodowe |
źródło prądu 3,3 mA przy nominalnym napięciu 22 V prądu stałego |
|
Opóźnienie sygnału alarmowego |
od 1 do 60 sekund w odstępach co 1 sekunda |
|
Wymiary: |
2,5 × 11,2 × 24,2 cm |
|
Waga: |
0,4kg |
Opis

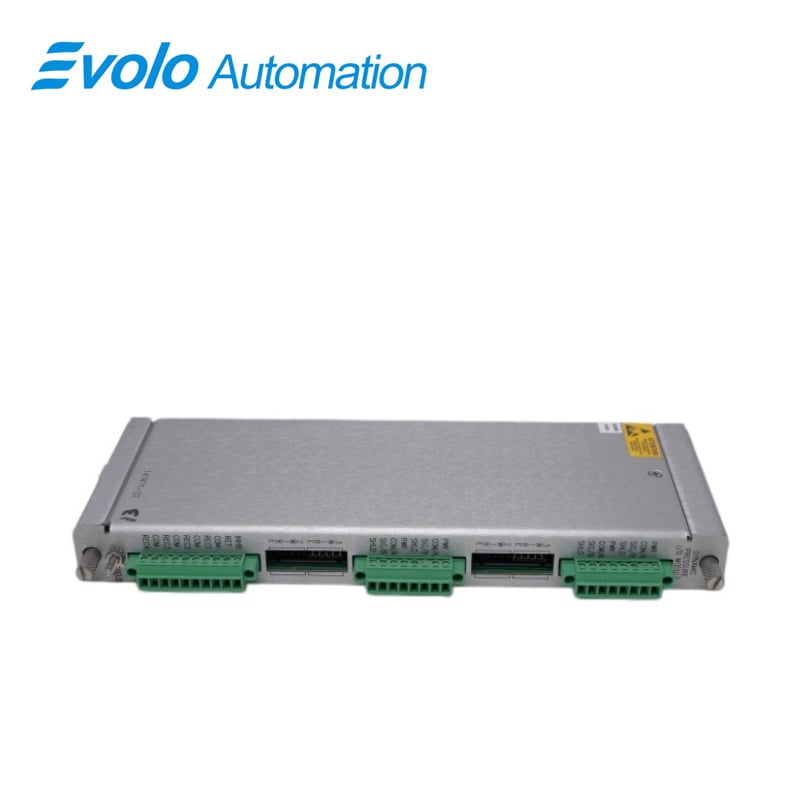

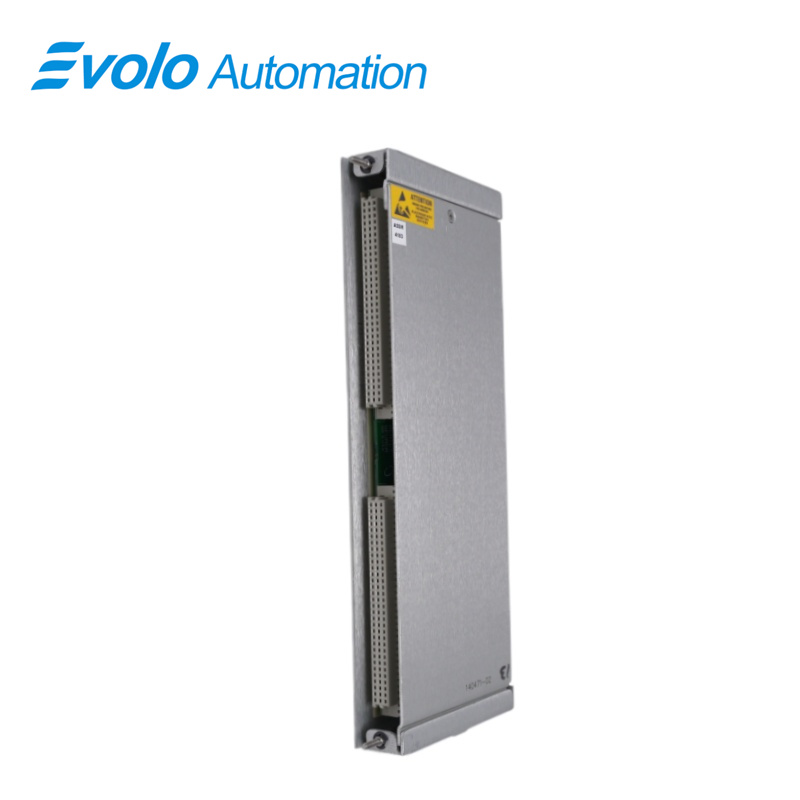

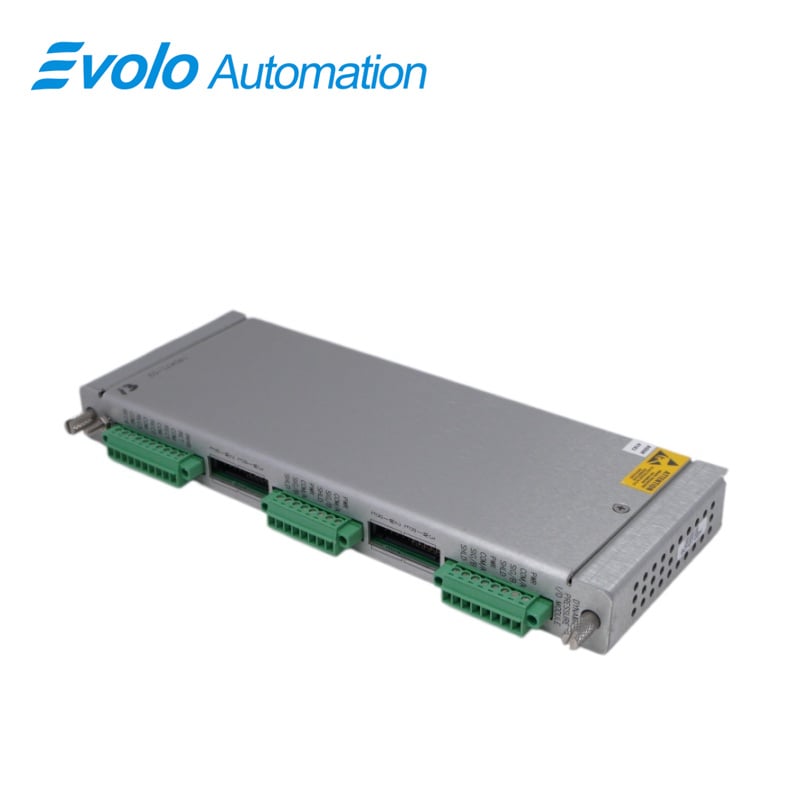

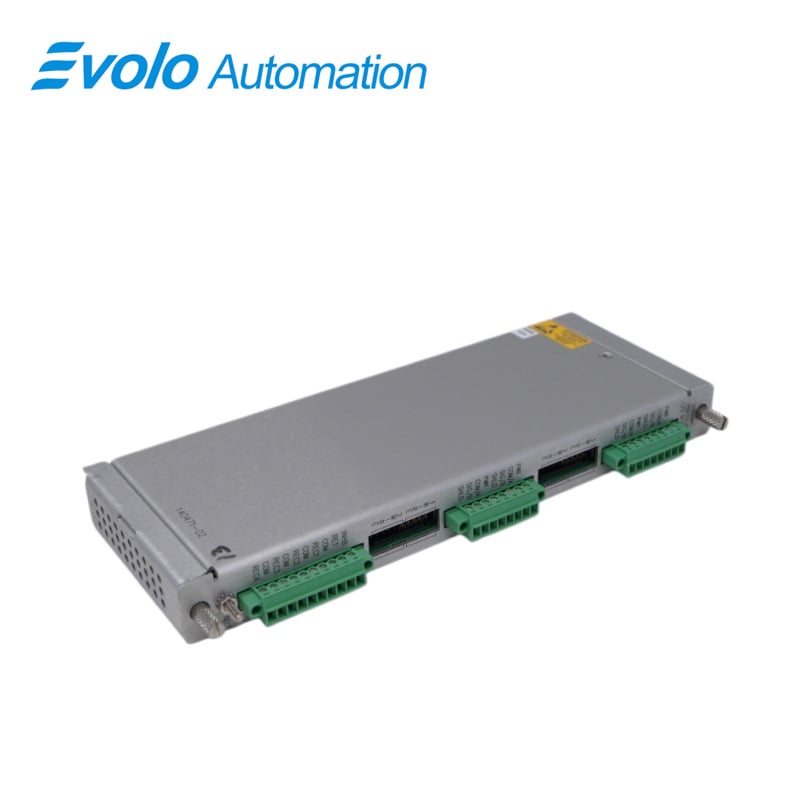

To moduł wejścia/wyjścia 140471-02 zaprojektowany jest dla monitora dynamicznego ciśnienia Bently Nevada 3500/64M do przetwarzania sygnałów dynamicznego ciśnienia w paśmie przepustowym w szafach automatyki przemysłowej. moduł wejścia/wyjścia 140471-02 akceptuje od 1 do 4 wejść dla przetworników ciśnienia wysokotemperaturowych, obsługując konfiguracje 3-przewodowe (10 kΩ) oraz 2-przewodowe (1,5–3,5 MΩ). Dynamiczna czułość na ciśnienie wynosi 100 mV/psi (1,45 mV/mBar), umożliwiając precyzyjny pomiar fluktuacji ciśnienia w systemach turbin i sprężarek.
To moduł wejścia/wyjścia 140471-02 dostarcza napięcia zasilania –24 Vdc dla czujników 3-przewodowych oraz prądu 3,3 mA przy nominalnym napięciu 22 Vdc dla czujników 2-przewodowych. Opcje bezpośrednich filtrów obejmują zakres 5 Hz–4 kHz w trybie niskim (Low Mode) oraz 10 Hz–14,75 kHz w trybie wysokim (High Mode). Wyjście rejestratora to 4–20 mA na kanał przy obciążeniu 0–600 Ω i napięciu dopasowania od 0 do +12 Vdc. Rozdzielczość wynosi 0,3662 µA na bit z błędem ±0,25% w temperaturze pokojowej. moduł wejścia/wyjścia 140471-02 aktualizuje się w przybliżeniu co 100 ms i obsługuje opóźnienia alarmów od 1 do 60 s oraz opóźnienia stanu zagrożenia od 0,1 s do 60 s, umożliwiając zautomatyzowaną kontrolę alarmów i wyłączenia.
Zastosowania
Zastosowanie: monitorowanie ciśnienia w turbinach
To moduł wejścia/wyjścia 140471-02 mierzy dynamiczne ciśnienie przepustowe za pomocą czujników przeznaczonych do wysokich temperatur w turbinach parowych i gazowych. Zakres filtracji od 5 Hz do 14,75 kHz pozwala na rejestrowanie szybkich fluktuacji ciśnienia, umożliwiając automatyczne wyłączenie urządzenia w przypadku przekroczenia zadanych wartości progowych.
Zastosowanie do wykrywania przepływu zwrotnego w sprężarkach
Używając 1–4 wejść z czujników, moduł wejścia/wyjścia 140471-02 monitoruje sprężarki pod kątem szybkich zmian ciśnienia. Czas odświeżania modułu wynosi 100 ms, co umożliwia rzeczywiste wykrywanie zdarzeń przepływu zwrotnego oraz aktywowanie sygnałów alarmowych przesyłanych do systemów sterowania.
Zastosowanie do analizy ciśnienia wywołanego drganiami pomp
To moduł wejścia/wyjścia 140471-02 przekształca sygnały dynamicznego ciśnienia na wyjścia prądowe 4–20 mA, umożliwiając integrację z systemami sterowania pompami w celu wykrywania pulsacji przepływu i szczytów ciśnienia.
Zastosowanie do wielokanałowej integracji z szafami automatyki przemysłowej
To moduł wejścia/wyjścia 140471-02 zajmuje pojedynczy slot i przetwarza do 4 wejść z czujników, umożliwiając scentralizowany monitoring ciśnienia w szafach automatyki przemysłowej.
Specyfikacje
|
Opóźnienie czasowe sygnału zagrożenia |
0,1 sekundy lub od 1 do 60 sekund w przedziałach co 0,1 sekundy |
|
Dynamiczny filtr bezpośredni ciśnienia – tryb niski |
5 Hz do 4 kHz (rozszerza się do ok. 5,285 kHz bez filtra dolnoprzepustowego) |
|
Dynamiczny filtr bezpośredni ciśnienia – tryb wysoki |
10 Hz do 14,75 kHz (stały filtr dolnoprzepustowy) |
|
Wyjście rejestratora |
4–20 mA proporcjonalne do pełnej skali monitora; oddzielne wyjście dla każdego kanału; niepodatne na wpływ zwarcia |
|
Zgodność napięciowa (wyjście prądowe) |
0 do +12 V prądu stałego na obciążeniu |
|
Odporność na obciążenie |
0 do 600 Ω |
|
Rozdzielczość |
0,3662 µA na bit; błąd ±0,25% w temperaturze pokojowej; od −0,66% do +0,70% w zakresie temperatur |
|
Częstotliwość aktualizacji |
Około 100 ms lub mniej |
Zalety konkurencyjne
Przewaga konkurencyjna w zakresie szybkiej reakcji na pomiary ciśnienia
Dzięki częstotliwości odświeżania wynoszącej około 100 ms moduł wejścia/wyjścia 140471-02 zapewnia pomiary ciśnienia niemal w czasie rzeczywistym do zastosowań w systemach sterowania automatycznego oraz do wyzwalania funkcji bezpieczeństwa.
Przewaga konkurencyjna w obsłudze wielu czujników
To moduł wejścia/wyjścia 140471-02 przyjmuje sygnały od maksymalnie czterech czujników przeznaczonych do pomiarów w wysokich temperaturach, co zmniejsza potrzebę stosowania wielu modułów w jednej szafie.
Przewaga konkurencyjna w zakresie wysokiej rozdzielczości sygnału wyjściowego
To moduł wejścia/wyjścia 140471-02 zapewnia rozdzielczość sygnału wyjściowego 0,3662 µA na bit dla sygnałów wyjściowych 4–20 mA, gwarantując dokładne dane dynamiczne dotyczące ciśnienia do zastosowań w logice sterowania automatu i ustawianiu progów alarmowych.
Przewaga konkurencyjna w zakresie programowalnego czasu opóźnienia dla alertów i stanów zagrożenia
Opóźnienia alertów w zakresie od 1 do 60 s oraz opóźnienia stanów zagrożenia w zakresie od 0,1 do 60 s pozwalają moduł wejścia/wyjścia 140471-02 na wyzwalanie alarmów i akcji bezpieczeństwa z precyzyjnym, dostosowanym do wymagań eksploatacyjnych czasem.
