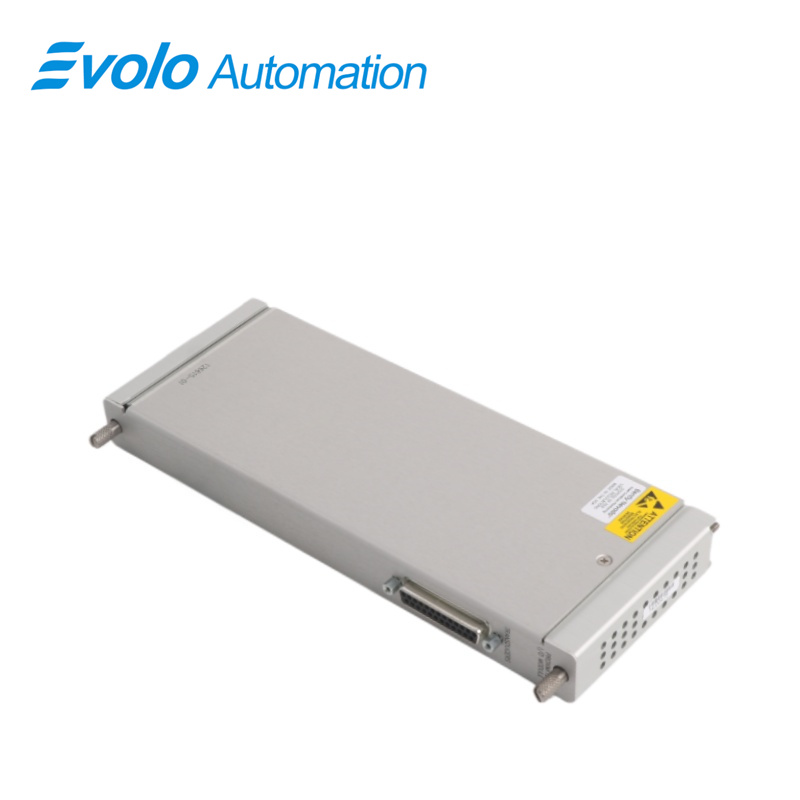

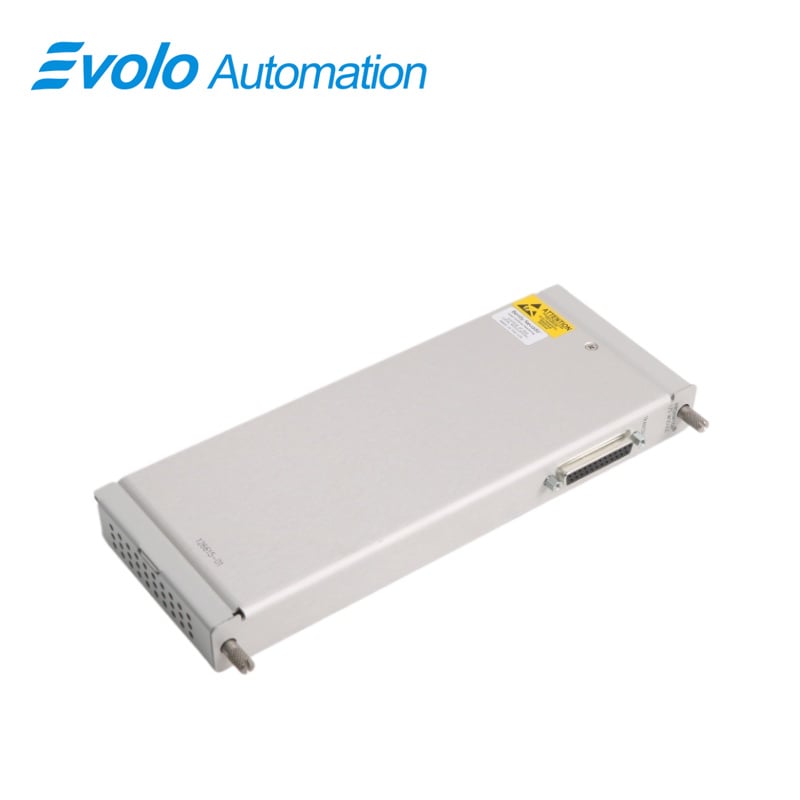

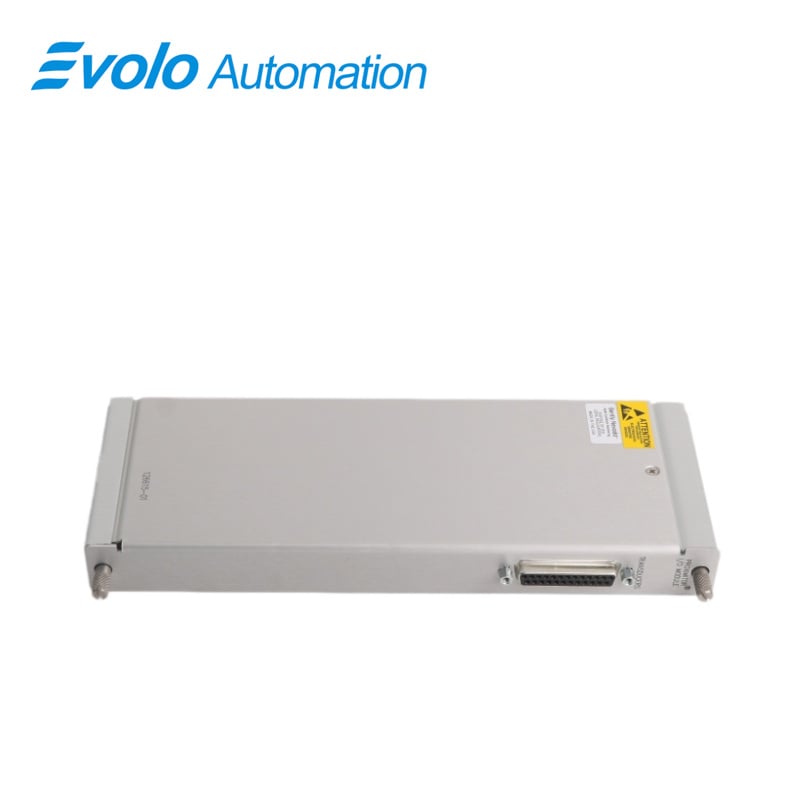

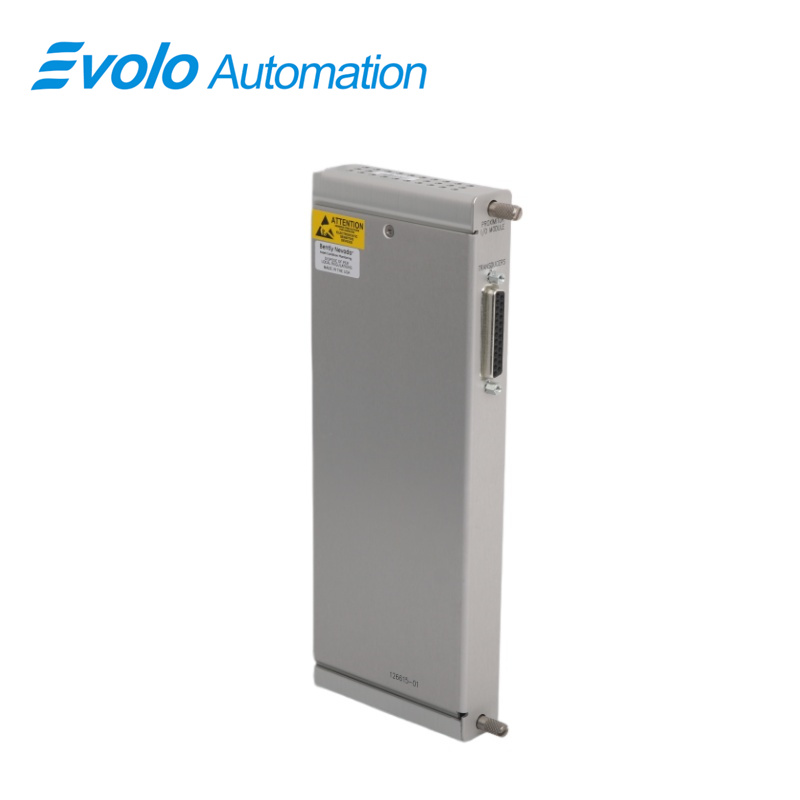

moduł wejścia/wyjścia Proximitor 126615-01, Chiny – producenci, dostawcy i fabryka modułu wejścia/wyjścia Proximitor 126615-01 firmy Evolo Automation

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	126615-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Temperatura pracy	−30 °C do +65 °C (−22 °F do +150 °F)
Temperatura przechowywania	-40°C do +85°C (-40°F do +185°F)
Wilgotność	95 %, bez skraplania
Wymagania dotyczące miejsca w szafie	1 gniazdo tylnego slotu pełnej wysokości
Sygnał	Przyjmuje od 1 do 4 sygnałów przetworników zbliżeniowych
Zużycie energii	7,7 W (typowo)
Wymiary:	2,5 × 11 × 24,1 cm
Waga:	0,36kg

Opis

To 126615-01Moduł wejścia/wyjścia Proximitor to pełnowysokościowy moduł Bently Nevada 3500/40M przeznaczony do zautomatyzowanego monitorowania drgań i położenia maszyn. 126615-01przyjmuje sygnały od 1 do 4 przetworników zbliżeniowych i przetwarza je w celu generowania parametrów: drgań promieniowych, położenia osiowego, mimośrodu, REBAM oraz rozszerzenia różnicowego. Wrażliwość na drgania promieniowe i osiowe wynosi 3,94–7,87 mV/μm, dokładność amplitudy to typowo ±0,33 %, a błąd fazy nie przekracza 3°. Odpowiedź częstotliwościowa jest programowalna w zakresie od 0,002 Hz do 8678 Hz przy użyciu filtrów szczytowych, wirnikowych oraz filtrów wektorowych 1X. 126615-01zużycie mocy wynosi 7,7 W, a moduł zajmuje 1 pełne miejsce z tyłu szafy. Dokładność punktów zadanych alarmów wynosi ±0,13 % wartości docelowej. Konfiguracja szafy 3500 odbywa się za pomocą oprogramowania 3500 Rack Configuration Software. 126615-01można skonfigurować progi ostrzeżeń i zagrożeń dla każdego kanału, zapewniając pomiary gotowe do zautomatyzowania w zakresie ruchu wału turbiny, pozycjonowania wirnika oraz śledzenia drgań. Diody LED wskazują status pracy i komunikacji.

Zastosowania

Monitorowanie drgań promieniowych w maszynach obrotowych

126615-01przetwarza sygnały z 1–4 czujników zbliżeniowych z czułością promieniową wynoszącą 3,94–7,87 mV/μm, zapewniając ciągłe pomiary przemieszczenia wału. Pozwala to operatorom wykrywać drgania przekraczające 0,33% amplitudy pełnej skali i reagować automatycznymi alarmami.

Automatyczne pomiar położenia osiowego wału

126615-01przetwarza sygnały osiowe z dokładnością amplitudy ±0,33% i błędem fazowym ≤3°, umożliwiając precyzyjne wykrywanie ruchu osiowego wału oraz automatyczne dostosowania sterowania maszyną.

Śledzenie ekscentryczności wirnika i rozszerzenia różnicowego

Używanie 126615-01, ekscentryczność wirnika i rozszerzalność różnicowa są obliczane przy użyciu odpowiedzi częstotliwościowej, której zakres można programować od 0,002 Hz do 8678 Hz. Operatorzy mogą śledzić zdarzenia związane z rozszerzalnością termiczną lub dynamiczną oraz aktywować alerty na podstawie progów dokładnych z dokładnością do 0,13% wartości zadanej.

Konfiguracja progów alarmowych dla wielu kanałów

Za pomocą oprogramowania do konfiguracji szafy 3500, 126615-01ustawia progi alertów i zagrożeń dla każdego kanału. Dzięki temu do czterech kanałów na moduł mogą automatycznie wyzwalac alarmy, gdy pomiary przekroczą krytyczne parametry.

Integracja ruchu wału z systemami zautomatyzowanymi

126615-01dostarcza buforowanych sygnałów Keyphasor i przetworników poprzez łącza współosiowe o impedancji wyjściowej 50 Ω, umożliwiając bezpośrednią integrację z systemami sterowania w celu monitorowania wału w czasie rzeczywistym.

Specyfikacje

Czułość (wibracje promieniowe)	3,94 mV/μm (100 mV/mil) lub 7,87 mV/μm (200 mV/mil)
Czułość (przesunięcie osiowe)	3,94 mV/μm (100 mV/mil) lub 7,87 mV/μm (200 mV/mil)
Dokładność (amplituda)	W zakresie ±0,33% skali pełnej, typowo ±1% maksymalnie, gdy sygnał wejściowy znajduje się w środkowej częstotliwości pasma przepustowego wartości mierzonej
Dokładność (faza)	błąd do 3 stopni
Dokładność (włączone kanały)	W niektórych konfiguracjach użytkownik może włączyć tylko jeden kanał z pary kanałów
Dokładność ustawień progowych alarmów	W granicach ±0,13% wartości docelowej
Odpowiedź częstotliwościowa (szczyt)	Programowalna przez użytkownika w zakresie od 0,152 do 8678 Hz
Odpowiedź częstotliwościowa (element)	Programowalna przez użytkownika dla częstotliwości BPFO w zakresie od 0,139 do 3836 Hz. Częstotliwość dolnoprzepustowa wynosi 0,8 × BPFO, a górnoprzepustowa – 2,2 × BPFO
Odpowiedź częstotliwościowa (wirnik)	Programowalna przez użytkownika w zakresie od 0,108 do 2221 Hz
Odpowiedź częstotliwościowa (bezpośrednia)	Programowalna w zakresie od 3,906 do 14,2 Hz; wybór zależy od filtrów Spike i wirnik
Odpowiedź częstotliwościowa (przerwa)	Programowalna w zakresie od 0,002 do 1,0 Hz; wybór zależy od filtra wirnika
Odpowiedź częstotliwościowa (filtr wektorowy 1X)	Zakres prędkości wału, dla którego wartość jest ważna, zależy od nominalnej prędkości wału, dla której skonfigurowano dany kanał
Dokładność (bezpośrednia i przerwa)	Pomijając wpływ filtracji: typowo ±0,33% zakresu pełnej skali, maksymalnie ±1%
Dokładność (1× i 2×)	W zakresie ±0,33% zakresu pełnej skali (typowo ±1% maksymalnie)
Dokładność (Smax)	W granicach ±5% maksymalnie
Dokładność (poza 1×)	±3% dla prędkości maszyn poniżej 30 000 cykli na minutę; ±8,5% dla prędkości maszyn powyżej 30 000 cykli na minutę

Zalety konkurencyjne

Wysoka czułość przechwytywania sygnałów

126615-01przetwarza sygnały w zakresie 3,94–7,87 mV/μm, rejestrując niewielkie przemieszczenia promieniowe lub osiowe w celu dokładnego monitorowania i zautomatyzowanej reakcji.

Możliwość pomiarów wielokanałowych

Każdy 126615-01monitoruje do 4 kanałów, co zmniejsza liczbę modułów wymaganych dla złożonej maszyn i obniża stopień skomplikowania instalacji systemu.

Dokładne wyzwalanie alarmów

Punkty zadane alarmów na 126615-01są dokładne z dokładnością ±0,13% wartości docelowej, zapewniając, że systemy zautomatyzowane reagują wyłącznie na potwierdzone przekroczenia progów.

Programowalny zakres częstotliwości dla różnorodnych zdarzeń

Zakres odpowiedzi częstotliwościowej wynoszący 0,002–8678 Hz pozwala 126615-01na monitorowanie powolnych ruchów termicznych oraz szybkich zdarzeń wibracyjnych, wspierając szczegółową zautomatyzowaną diagnostykę.

Integracja z zautomatyzowanymi systemami w czasie rzeczywistym

126615-01zapewnia wyjścia buforowane o impedancji wyjściowej 504 Ω, umożliwiając bezproblemowe podłączenie do sterowników PLC lub kontrolerów zautomatyzowanych w celu ciągłego monitorowania i wykonywania czynności sterujących.

Ilościowa analiza danych do zautomatyzowanej konserwacji

Dzięki dokładności amplitudy ±0,33%, błędowi fazowemu ≤3° oraz poborowi mocy wynoszącemu 7,7 W, 126615-01dostarcza mierzalnych i niezawodnych danych, które kierują decyzjami dotyczącymi zautomatyzowanego harmonogramu konserwacji i ochrony maszyn.
