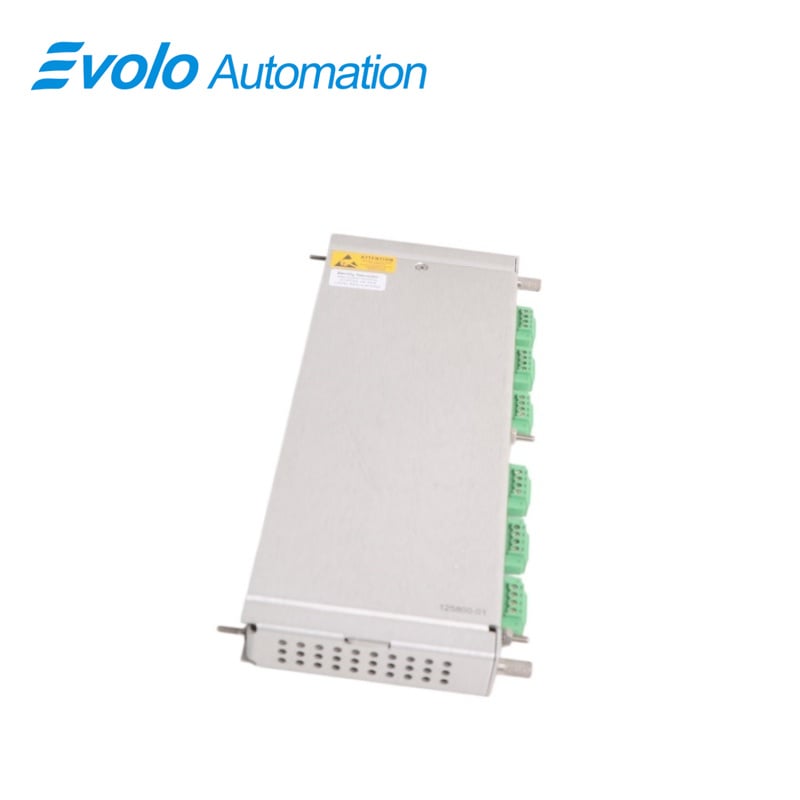

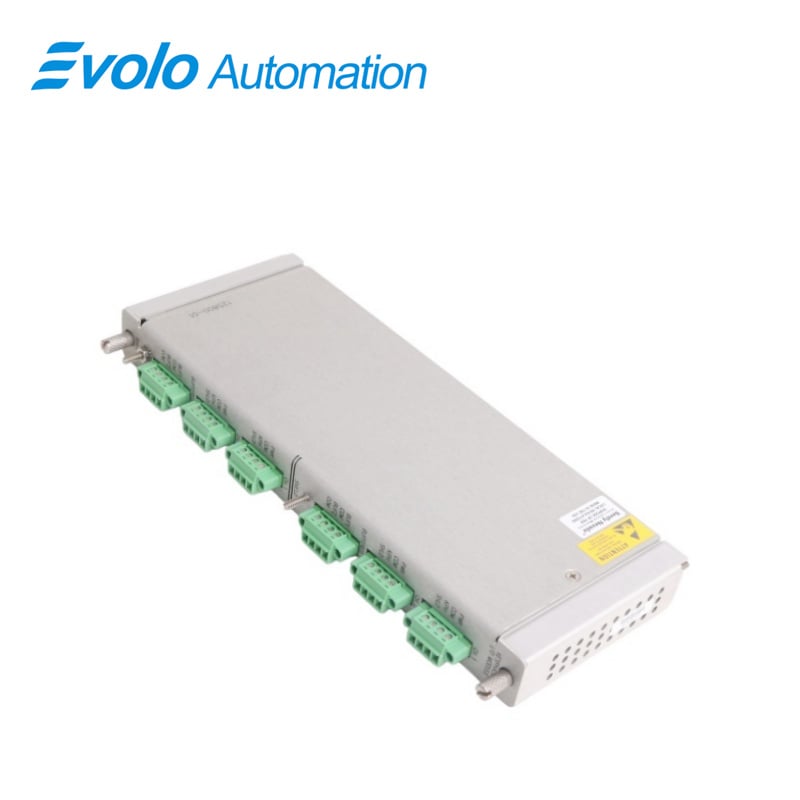

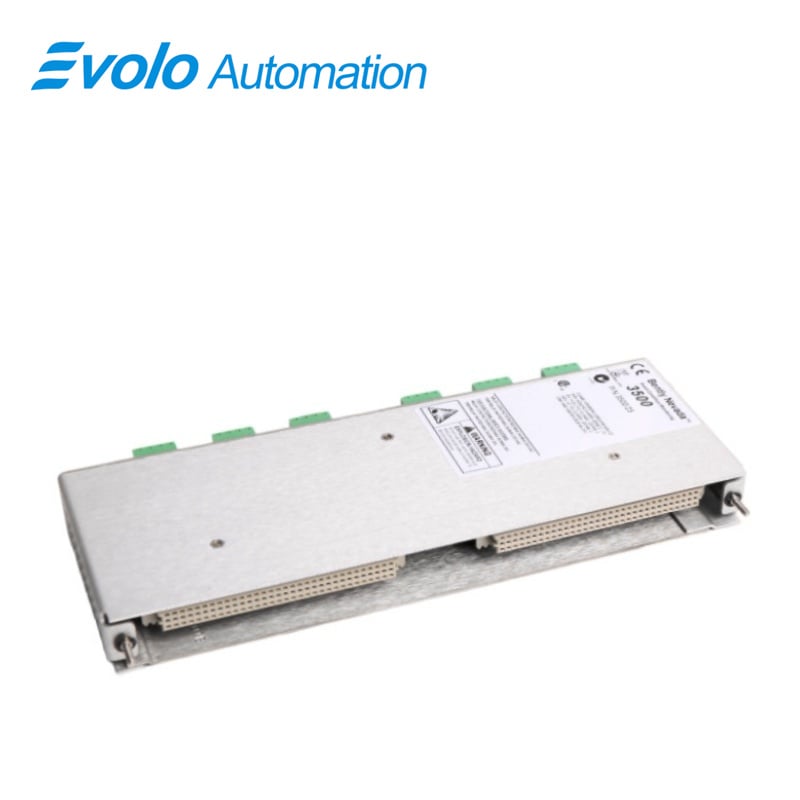

moduł wejścia/wyjścia Keyphasor 125800-01, Chińska firma produkująca moduły wejścia/wyjścia Keyphasor 125800-01, dostawcy i fabryka

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	125800-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Zużycie energii	3,2 W typowo
Sygnał	Wejście: do dwóch sygnałów czujnika z sond zbliżeniowych lub czujników magnetycznych; zakres wejściowy: od +0,8 V do −21,0 V (moduły wejścia/wyjścia bez izolacji) lub od +5 V do −11 V (moduły wejścia/wyjścia z izolacją)
Impedancja wejściowa	minimum 21,8 kΩ
Buforowane sygnały Keyphasor	Dwa buforowane wyjścia Keyphasor z przodu za pośrednictwem łączników współosiowych; dwa buforowane wyjścia z tyłu za pośrednictwem łączników typu Euro
Impedancja wyjściowa	maksymalnie 504 Ω (buforowane)
Zasilanie czujnika Keyphasor	−24 V prądu stałego, maksymalnie 40 mA na kanał
Temperatura pracy	-30 °C do +65 °C (-22 °F do +150 °F) przy standardowych wejściach/wyjściach Keyphasor; 0 °C do +65 °C (32 °F do +150 °F) przy wejściach/wyjściach z wewnętrzną barierą
Temperatura przechowywania	-40°C do +85°C (-40°F do +185°F)
Wilgotność	95%, Bez kondensacji
Wymiary:	2,5 × 11,2 × 24,2 cm
Waga:	0.38 kg

Opis

Stacje Nevada 3500 zapewniające sygnały Keyphasor z sond zbliżeniowych lub czujników magnetycznych do modułów monitorujących. 125800-01przekształca surowe sygnały wejściowe (+0,8 V do -21 V bez izolacji lub +5 V do -11 V z izolacją) na cyfrowe wyjścia Keyphasor, z dwoma wyjściami buforowanymi z przodu (koaksjalne) i dwoma z tyłu (typu Euro). Typowe zużycie mocy wynosi 125800-013,2 W, z zasilaniem czujników napięciem -24 V prądu stałego przy prądzie 40 mA na kanał. Zakres temperatur roboczych wynosi od -30°C do +65°C, zakres temperatur przechowywania – od -40°C do +85°C, wilgotność względna – do 95 % bez skraplania. Zakres częstotliwości/wejściowej prędkości obrotowej wynosi od 1 do 1 200 000 obr./min, zakres wyjściowy – od 1 do 99 999 obr./min, dokładność – do ±1 % obr./min dla sygnałów wysokiej częstotliwości. Diody LED na panelu czołowym wskazują stan OK oraz komunikację TX/RX z modułem RIM. 125800-01obsługuje instalację w przednim gnieździe o połowie wysokości z pełnowysokimi modułami wejścia/wyjścia z tyłu oraz umożliwia konfiguracje Keyphasor pojedyncze i sparowane dla zastosowań standardowych lub TMR, zapewniając krytyczne sygnały prędkości obrotowej i fazowe wału do systemów automatyki i ochrony maszyn.

Zastosowania

Pomiar prędkości obrotowej wału turbiny w systemach automatyki

125800-01przyjmuje sygnały wejściowe od sond zbliżeniowych lub czujników magnetycznych, przekształcając je na cyfrowe wyjścia Keyphasor do obliczania prędkości obrotowej wału. Zakresy prędkości do 1 200 000 cpm pozwalają 125800-01na monitorowanie turbin o wysokiej prędkości obrotowej.

Dostarczanie sygnałów fazowych do modułów monitorujących

Buforowane wyjścia na 125800-01zapewniają przednie i tylne sygnały Keyphasor zsynchronizowane fazowo. Dokładność ±1 cpm przy niskich częstotliwościach zapewnia niezawodne wykrywanie fazy do wyzwalania zdarzeń w systemach monitorowania maszyn.

Obsługa konfiguracji trójmodułowej redundancji (TMR)

W systemach TMR, 125800-01działa równolegle z drugim modułem w celu generowania sygnałów Keyphasor podstawowego i wtórnego. To ciągłe porównanie wykrywa kanały odchylające się od skonfigurowanego procentowo progowego poziomu, co zwiększa skuteczność wykrywania błędów w aplikacjach automatyki.

Przesyłanie dynamicznych danych drgań w celu konserwacji predykcyjnej

125800-01przesyła dane drgań o wysokiej częstotliwości (do 1 200 000 cpm na wejściu) do systemów pozyskiwania danych, umożliwiając analizę automatyczną. Diody LED wskazują prawidłową pracę oraz komunikację TX/RX z modułem RIM w celu weryfikacji w czasie rzeczywistym.

Specyfikacje

Diody LED na panelu czołowym	Dioda OK wskazuje awarię; dioda TX/RX wskazuje komunikację z modułem RIM
Wymagane miejsce w szafie	Główny moduł: 1 gniazdo czołowe o połowie wysokości; moduły wejścia/wyjścia: 1 gniazdo tylnie o pełnej wysokości
Zakres sygnału prędkości/częstotliwości	Wejście: 1–1 200 000 obr./min (0,017–20 kHz); wyjście: 1–99 999 obr./min (0,017–1667 Hz)
Dokładność sygnału prędkości/częstotliwości	Niezprzetworzony: 0,017–100 Hz ±1 obr./min, 101–500 Hz ±8 obr./min, 501–20 kHz ±1% obr./min; przetworzony: 0,017–60 Hz ±1 obr./min, 61–150 Hz ±8 obr./min, 151–20 kHz ±1% obr./min

Zalety konkurencyjne

Sterowanie wieloma modułami monitoringu z wyjściami buforowanymi

125800-01zapewnia dwa buforowane wyjścia z przodu i dwa z tyłu na każdy moduł, umożliwiając jednoczesne obsługiwanie wielu urządzeń bez degradacji sygnału i zapewniając dokładne pomiary w systemach automatyki.

Dokładny monitoring maszyn o wysokiej prędkości obrotowej

Zakres wejściowy od 1 do 1 200 000 obr./min oraz zakres wyjściowy od 1 do 99 999 obr./min przy dokładności ±1% obr./min pozwalają 125800-01na pomiar turbin, sprężarek i generatorów, dostarczając danych automatyki możliwych do wykorzystania w praktyce.

Praca w środowiskach przemysłowych o trudnych warunkach

125800-01działa w temperaturze od −30 °C do +65 °C przy wilgotności względnej do 95% (bez skraplania), co umożliwia montaż w szafach sterowniczych w pobliżu maszyn wirujących o wysokiej prędkości obrotowej.

Wspieranie elastycznych konfiguracji szaf rackowych

Półwysokie gniazdo z przodu oraz pełne wysokość gniazdo wejścia/wyjścia z tyłu pozwalają 125800-01na instalację w konfiguracjach pojedynczych, podwójnych lub TMR (Triple Modular Redundancy) Keyphasor. Inżynierowie mogą wdrażać 125800-01w różnych konfiguracjach zautomatyzowanych zarówno dla sygnałów głównych, jak i zapasowych.

Niskie zużycie energii

Przy typowym poborze mocy wynoszącym 3,2 W i zasilaniu przetworników napięciem -24 Vcc przy prądzie 40 mA na kanał, 125800-01minimalizuje zapotrzebowanie na energię podczas sterowania wieloma kanałami Keyphasor w celach przemysłowego monitoringu.
