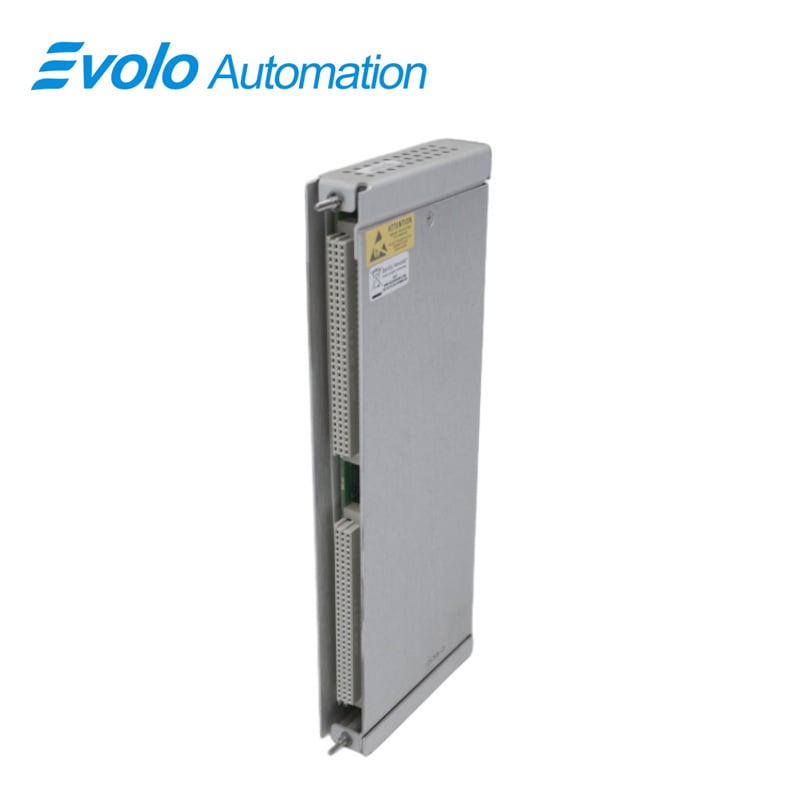

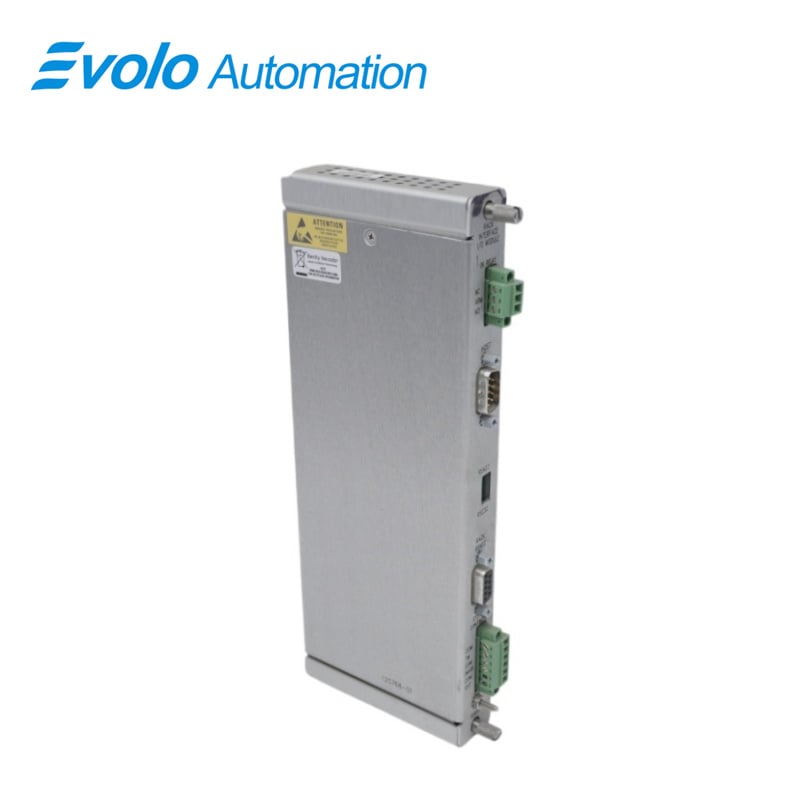

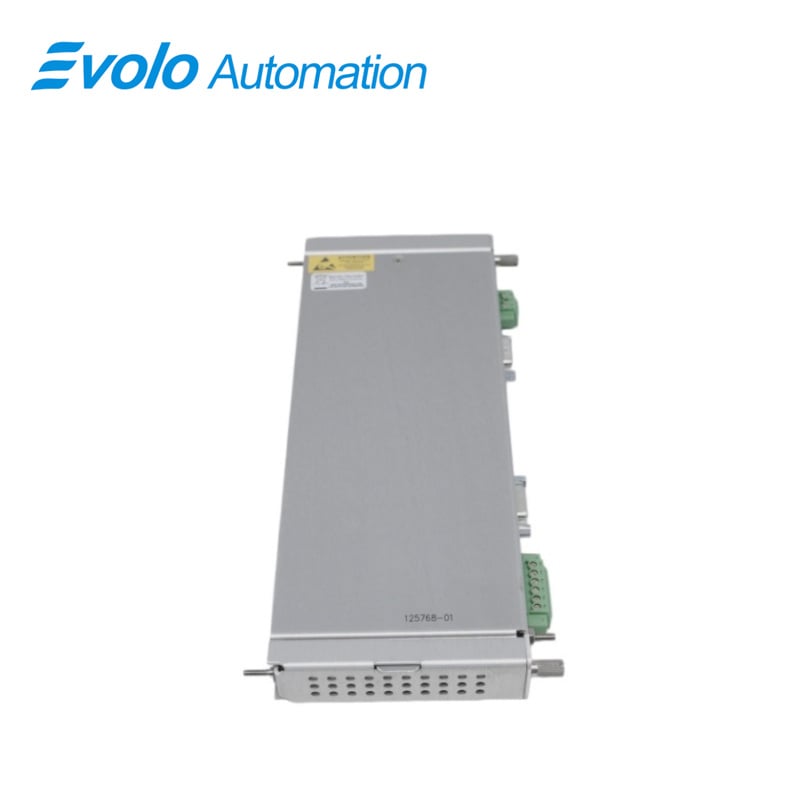

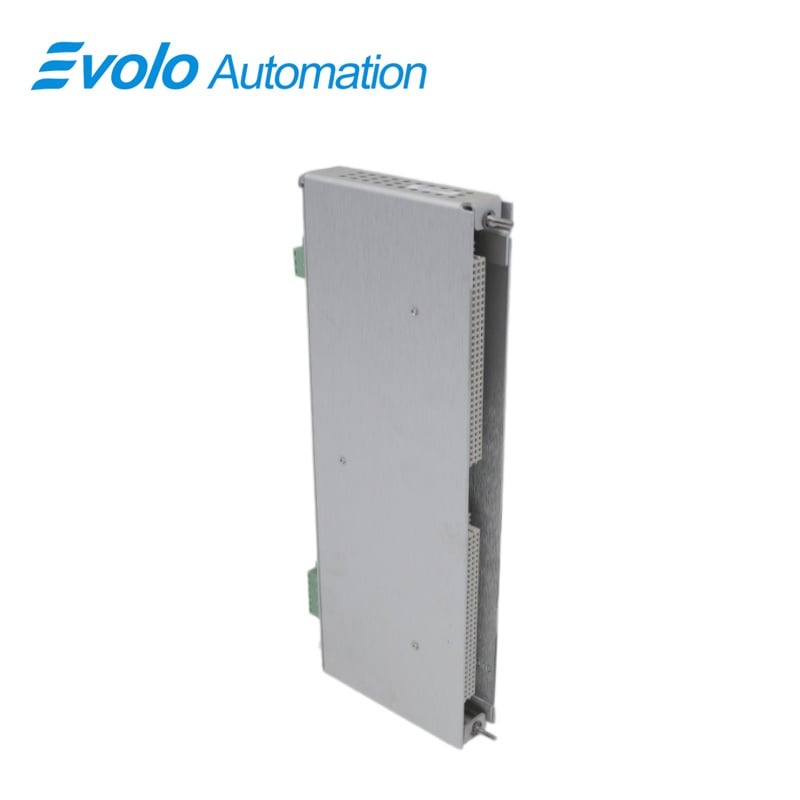

moduł wejścia/wyjścia RIM 125768-01, Chiny – producenci, dostawcy i fabryki modułów wejścia/wyjścia RIM 125768-01

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	125768-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Zużycie energii	4,75 W (typowo)
Interfejs danych	Komunikacja szeregowa RS232 na panelu czołowym
Wskaźnik danych	prędkość transmisji 38,4 kbaud (szeregowa), 14,4 kbaud (modem wewnętrzny)
Standardy	Komunikacja szeregowa RS232/RS422 oraz komunikacja za pośrednictwem wewnętrznego modemu
Diody LED na panelu czołowym	Dioda OK, dioda TX/RX, dioda TM, dioda CONFIG OK
Przekaźnik OK modułu wejścia/wyjścia	5 A przy 24 V prądu stałego / 120 V prądu przemiennego, przełączana moc 120 W / 600 VA, normalnie wzbudzony, tłumiony łuk elektryczny
Przyciski sterujące na panelu czołowym	Przycisk resetowania szafy, przełącznik adresu (63 możliwe adresy)
Długość kabla	RS232: maks. 30 m (100 ft), RS422: maks. 1200 m (4000 ft), modem: typowo 3 m (10 ft)
Złącza systemowe modułu wejścia/wyjścia	Mnożnik zdarzenia awaryjnego, blokada alarmu, reset szafy
Maksymalny prąd kontaktowy	<1 mA prądu stałego, suchy styk do wspólnego przewodu
Przełącznik RS232/RS422	Wybór między komunikacją RS232 a RS422
Temperatura pracy	0°C do +50°C (+32°F do +122°F)
Temperatura przechowywania	-40°C do +85°C (-40°F do +185°F)
Wilgotność	95%, Bez kondensacji
Wymiary:	2,4 × 11 × 24 cm
Waga:	0.44KG

Opis

To 125768-01Moduł RIM I/O jest głównym interfejsem szafy Bently Nevada 3500, obsługującym własny protokół do konfigurowania szafy oraz pobierania danych z maszyn. Zainstalowany w gnieździe 1 obok zasilaczy, 125768-01komunikuje się z zewnętrznymi procesorami, takimi jak TDXnet, TDIX i DDIX. W systemach trójstronnie modularnie nadmiarowych (TMR), 125768-01wykonuje porównanie kanałów monitorujących, stale sprawdzając sygnały wyjściowe z trzech nadmiarowych monitorów i sygnalizując każdy kanał wykraczający poza skonfigurowany procent. Typowe zużycie mocy 125768-01wynosi 4,75 W. Komunikacja szeregowa RS232 na panelu czołowym działa z prędkością 38,4 kbaud, przy maksymalnej długości kabla wynoszącej 30 m (RS232) lub 1200 m (RS422). Diody LED na panelu czołowym obejmują sygnalizatory OK, TX/RX, TM oraz CONFIG OK, a moduł I/O zapewnia przekaźniki o prądzie 5 A przy napięciu 24 Vdc / 120 Vac do funkcji alarmu, wyłączenia awaryjnego i resetu. Zakres temperatur roboczych wynosi od 0°C do +50°C, zakres temperatur przechowywania – od −40°C do +85°C, przy wilgotności względnej do 95 % bez kondensacji. 125768-01umożliwia niezawodny zbieranie danych statycznych i dynamicznych w celach zastosowań związanych z automatyką i kontrolą procesów w szafach monitorujących serii 3500.

Zastosowania

Wykonywanie czynności wyłączenia i zatrzymania turbiny

125768-01przekaźniki mogą przełączać obwody wyłączenia turbiny o wartościach znamionowych do 5 A, 120 V prądu przemiennego lub 24 V prądu stałego, zapewniając natychmiastową reakcję na przekroczenie progów prędkości obrotowej lub wibracji.

Przesyłanie sygnałów alarmowych dotyczących pomp do pomieszczenia sterowniczego

Z wykorzystaniem połączeń RS232 lub RS422, 125768-01przesyła alarmy dotyczące temperatury i wibracji pomp do scentralizowanych systemów automatyki lub oprogramowania SCADA w celu interwencji operatora.

Zbieranie dynamicznych danych dotyczących wibracji

125768-01komunikuje się z modułami Bently Nevada Transient Data Interface, pozwalając na rejestrację dynamicznych danych dotyczących wibracji i ich przesyłanie do systemów akwizycji danych z prędkością 38,4 k baud.

Resetowanie lub blokowanie funkcji szafy

Moduł zapewnia styki systemowe do resetowania szafy, mnożenia sygnału wyłączenia oraz blokowania alarmów, umożliwiając operatorom bezpieczne zarządzanie procesami automatyzacji za pomocą panelu czołowego.

Specyfikacje

Komunikacja (moduł wejścia/wyjścia menedżera danych (2 zestawy portów))	Własnościowy firmy Bently Nevada
Protokół (moduł wejścia/wyjścia menedżera danych (2 zestawy portów))	Własnościowy firmy Bently Nevada
Prędkość transmisji (moduł wejścia/wyjścia menedżera danych (2 zestawy portów))	stała prędkość 9600 baud
Zastosowanie (moduł wejścia/wyjścia menedżera danych (2 zestawy portów))	Umożliwia zbieranie danych statycznych i dynamicznych za pośrednictwem interfejsu danych przejściowych firmy Bently Nevada
Zewnętrzny lub dynamiczny interfejs danych (moduł wejścia/wyjścia menedżera danych (2 zestawy portów))	Wsparcie
Zewnętrzne procesory komunikacyjne (moduł wejścia/wyjścia menedżera danych (2 zestawy portów))	Wsparcie
Długość kabla (moduł wejścia/wyjścia menedżera danych (2 zestawy portów))	maksymalnie 3 metry (10 stóp)

Zalety konkurencyjne

Integracja funkcji RIM i zbierania danych

125768-01konsoliduje konfigurację szafy, porównanie monitorów TMR oraz pozyskiwanie danych w jednym module, redukując złożoność sprzętową szaf automatyki.

Bezpośrednie przełączanie przekaźników wysokiej mocy

Dzięki pojemności 5 A przy 24 Vdc / 120 Vac oraz przełączanej mocy 120 W / 600 VA, 125768-01steruje obwodami alarmowymi, odłączającymi i resetującymi bez konieczności stosowania przekaźników zewnętrznych.

Szybka weryfikacja stanu systemu i komunikacji

Diody LED na panelu czołowym (OK, TX/RX, TM, CONFIG OK) na 125768-01umożliwiają operatorom natychmiastowe potwierdzenie działania modułu oraz aktywnej komunikacji.

Pracuje w standardowych środowiskach przemysłowych

Działa w zakresie temperatur od 0°C do +50°C przy wilgotności względnej do 95% bez skraplania, 125768-01może być instalowany w szafach sterowniczych w pobliżu turbin, sprężarek lub pomp bez dodatkowego chłodzenia lub obudów ochronnych.
