moduł wyjściowy przekaźnikowy o 4 kanałach 125720-01, Chiny – producenci, dostawcy i fabryka modułu wyjściowego przekaźnikowego o 4 kanałach 125720-01

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	125720-01
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Zużycie energii	5,8 W typowo
Dioda OK	Świeci się, gdy moduł działa prawidłowo
Diody TX/RX	Migocze, aby wskazać komunikację z innymi modułami w szafie
LED alarmu kanału (CH ALARM LED)	Świeci się, aby wskazać, że kanał przekaźnika znajduje się w stanie alarmowym
Typ przekaźnika	Jednobiegunowy, dwubiegunowy przełącznik (SPDT)
Zabezpieczenie przekaźnika	Uszczelnione żywicą epoksydową
Hamulec łuku elektrycznego	250 Vrms, montowany standardowo
Życie styku	100 000 cykli przy prądzie 5 A i napięciu 24 Vdc lub 240 Vac
Działanie przekaźnika	Dla każdego przekaźnika możliwa jest selekcja trybu pracy „normalnie odprężony” lub „normalnie wzbudzony”
Temperatura pracy	−30 °C do +65 °C (−22 °F do +150 °F)
Temperatura przechowywania	-40°C do +85°C (-40°F do +185°F)
Wilgotność	95%, Bez kondensacji
Moduł główny – miejsce w szafie	1 gniazdo z przodu o pełnej wysokości
Wymiary:	2,5 × 11 × 14 cm
Waga:	0,46 kg

Opis

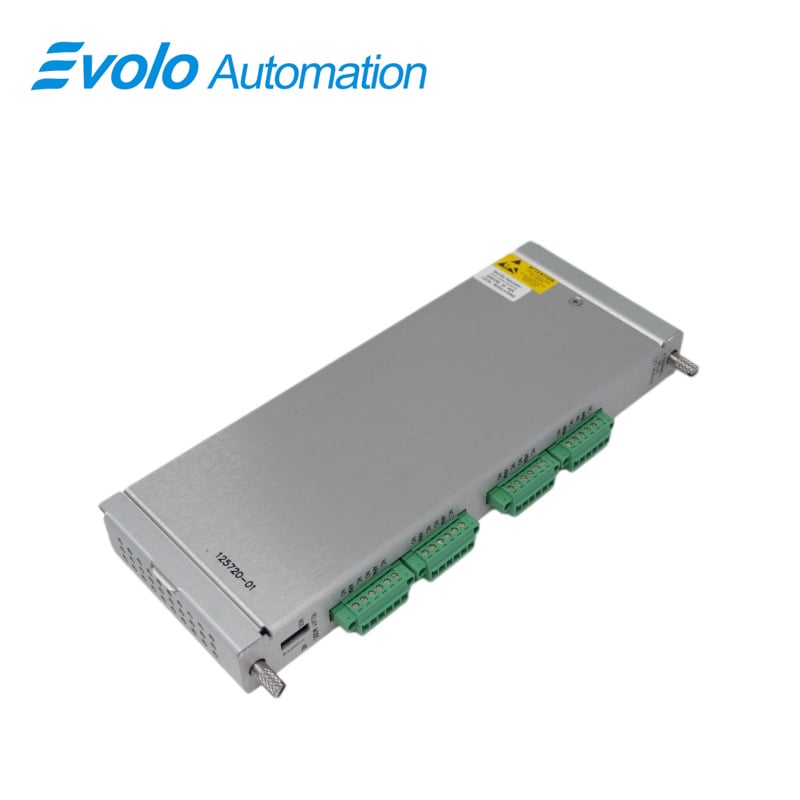

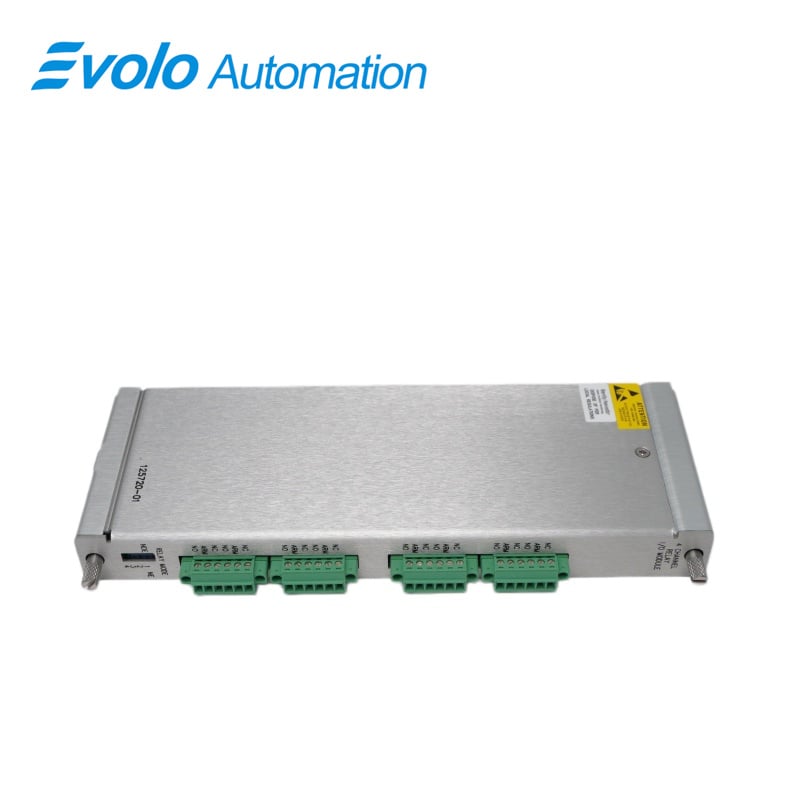

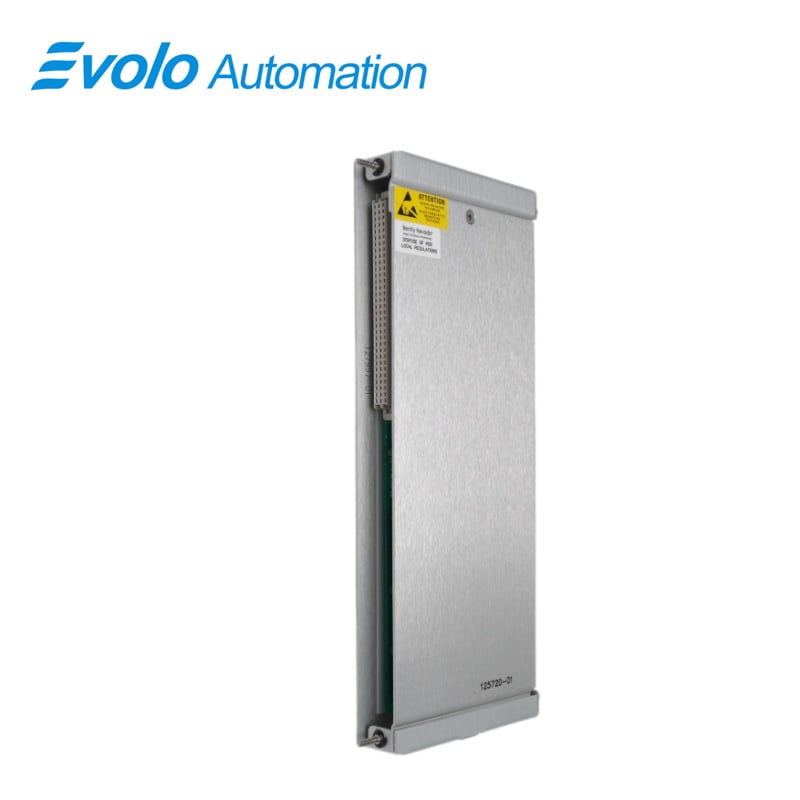

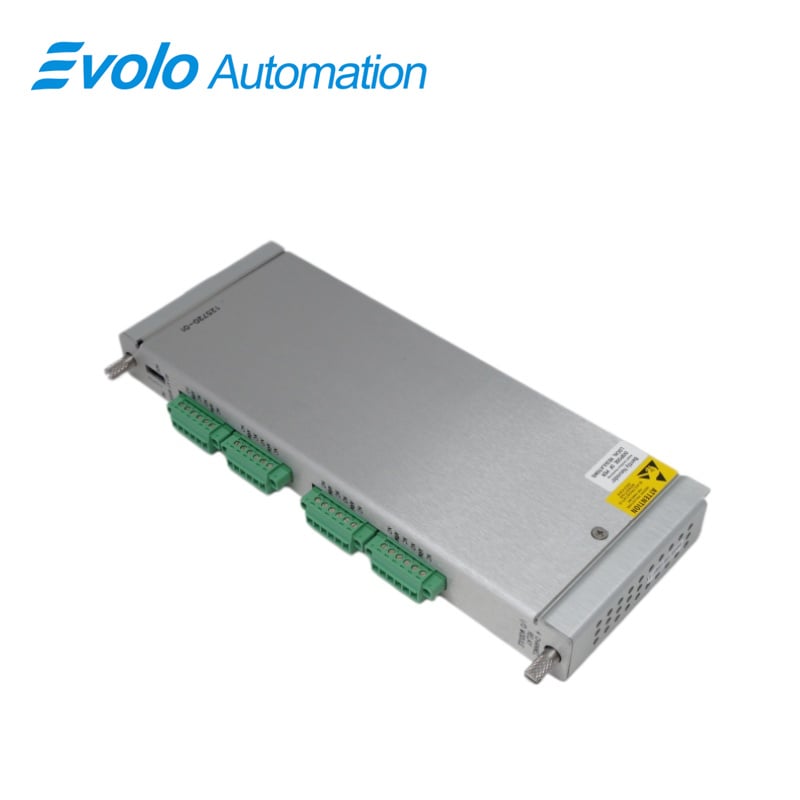

To 125720-01czterokanałowy moduł wyjść przekaźnikowych to pełnowysokościowy przemysłowy moduł automatyki zapewniający cztery niezależne wyjścia przekaźnikowe typu SPDT. Montowany jest w jednym pełnowysokościowym przednim gnieździe z odpowiadającym mu tylnym gniazdem wejść/wyjść. 125720-01umożliwia bezpośrednią kontrolę sygnałów alarmowych i wyłączeniowych w szafach monitorujących Bently Nevada 3500. Każdy przekaźnik w 125720-01obsługuje wybieralny tryb pracy „normalnie odprężony” lub „normalnie wzbudzony”, a jego konstrukcja obejmuje uszczelnienie żywicą epoksydową oraz tłumik łuku o napięciu 250 Vrms. Maksymalne przełączane napięcie wynosi 125 Vdc lub 250 Vac, maksymalny przełączany prąd to 2 A prądu przemiennego oraz do 2 A prądu stałego w zakresie 0–30 Vdc, a żywotność styków wynosi 100 000 cykli przy prądzie 5 A i napięciu 24 Vdc lub 240 Vac. Zakres temperatur roboczych dla 125720-01wynosi od −30 °C do +65 °C, zakres temperatur przechowywania – od −40 °C do +85 °C, a dopuszczalna wilgotność względna to 95 % bez skraplania. Wskaźniki LED obejmują sygnalizację stanu OK, komunikacji TX/RX oraz statusu alarmowego poszczególnych kanałów.

Zastosowania

Wyzwalanie elektrozaworów awaryjnego zatrzymania turbiny

125720-01przekaźniki przełączają obwody awaryjnego zatrzymania turbiny, gdy monitorowane wartości wibracji lub przekroczenia prędkości obrotowej przekroczą ustalone limity. Dzięki znamionowemu prądowi styków wynoszącemu 5 A przy napięciu 24 Vdc moduł bezpośrednio aktywuje elektrozawory bez konieczności stosowania dodatkowych przekaźników.

Sygnalizacja alarmów sprężarek na stacjach oleju i gazu

125720-01steruje panelami alarmowymi sprężarek za pomocą czterech kanałów. Każdy kanał może być przypisany do różnych wejść wibracyjnych lub temperaturowych, wykorzystując sygnały 0–10 VDC lub 4–20 mA do wyzwalania wizualnych i dźwiękowych alarmów.

Zatrzymywanie pomp w zakładach procesowych

125720-01umożliwia zautomatyzowane zatrzymanie pomp na podstawie progowych wartości wibracji lub temperatury. Programowalna logika AND/OR zapewnia, że pompa zostaje zatrzymana wyłącznie wtedy, gdy spełniona jest odpowiednia kombinacja warunków.

Interfejs z systemami rozproszonego sterowania (DCS)

125720-01wysyła sygnały przekaźnikowe do cyfrowych wejść systemu DCS. Dzięki granicom przełączania wynoszącym 125 Vdc / 250 Vac oraz prądowi 2 A niezawodnie przekazuje zdarzenia z szafy do ogólnozakładowych systemów automatyki.

Specyfikacje

Moduły wejścia/wyjścia zajmujące miejsce w szafie	1 gniazdo tylnego slotu pełnej wysokości
Minimalny prąd przełączany	100 mA przy 12 Vdc (prąd stały, obciążenie rezystancyjne)
Maksymalny prąd przełączany prądem stałym	2 A przy 0–30 Vdc, 0,75 A przy 48 Vdc, 0,2 A przy 125 Vdc
Maksymalne napięcie przełączane prądem stałym	125 V prądu stałego
Maksymalne napięcie przełączane prądem przemiennym	250 VAC
Maksymalny prąd przełączany prądem przemiennym	2 A
Maksymalna moc przełączana	450 VA

Zalety konkurencyjne

Zintegruj cztery przekaźniki w jednym module

125720-01zawiera cztery przekaźniki typu SPDT w jednym pełnowysokim gnieździe, oszczędzając miejsce w szafie sterowniczej w porównaniu do oddzielnych modułów przekaźnikowych. Dzięki maksymalnej mocy przełączanej wynoszącej 450 VA może bezpośrednio obsługiwać obwody przemysłowe średniego obciążenia.

Obsługa obwodów sterowania prądem przemiennym i stałym

125720-01przełączniki do 125 V prądu stałego lub 250 V prądu przemiennego przy obciążeniu 2 A, eliminujące potrzebę stosowania zewnętrznych przekaźników pośredniczących w wielu zastosowaniach.

Monitorowanie stanu na panelu czołowym

Diody LED OK, TX/RX oraz ALARM KANAŁU są włączone 125720-01umożliwiają operatorom natychmiastową weryfikację działania modułu oraz aktywnych alarmów, skracając czas konserwacji.

Działanie w szafach o wysokiej temperaturze

Dzięki zakresowi pracy od −30 °C do +65 °C oraz przekaźnikom zabezpieczonym żywicą epoksydową 125720-01zapewnia niezawodne działanie w pomieszczeniach sterowniczych przemysłowych oraz obudowach turbin.
