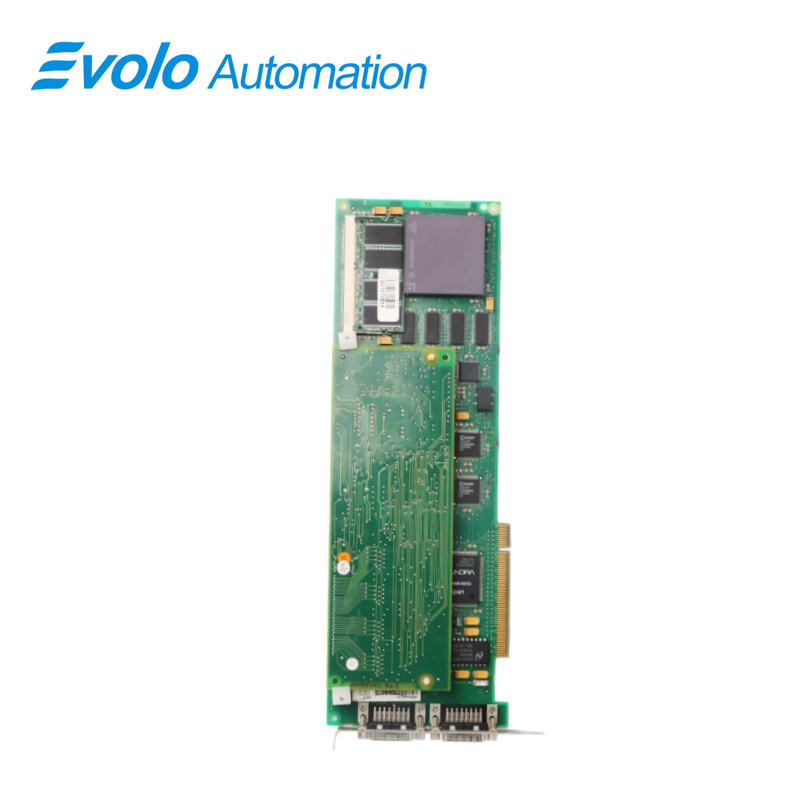

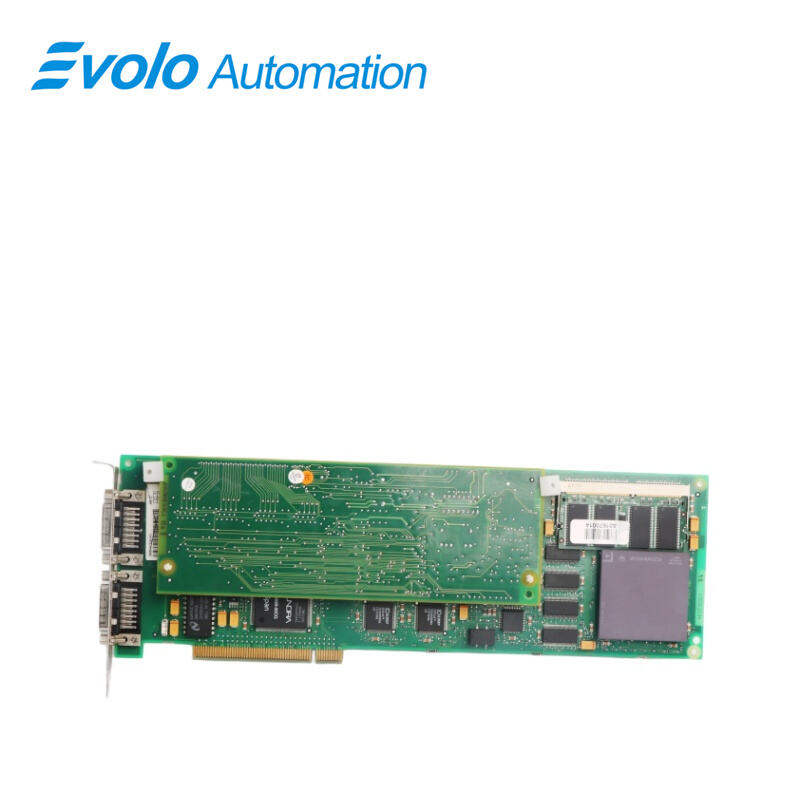

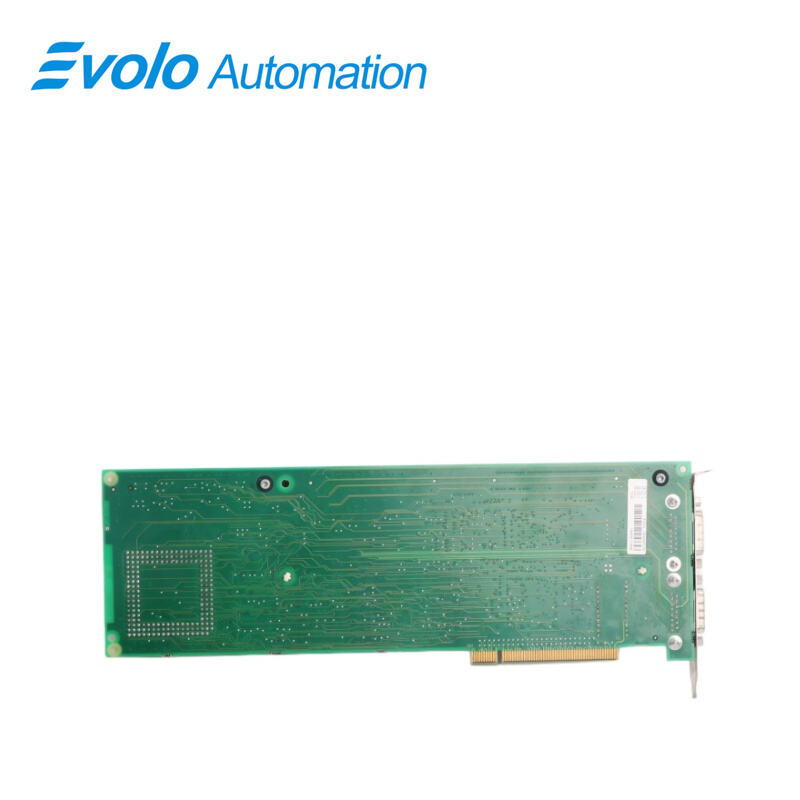

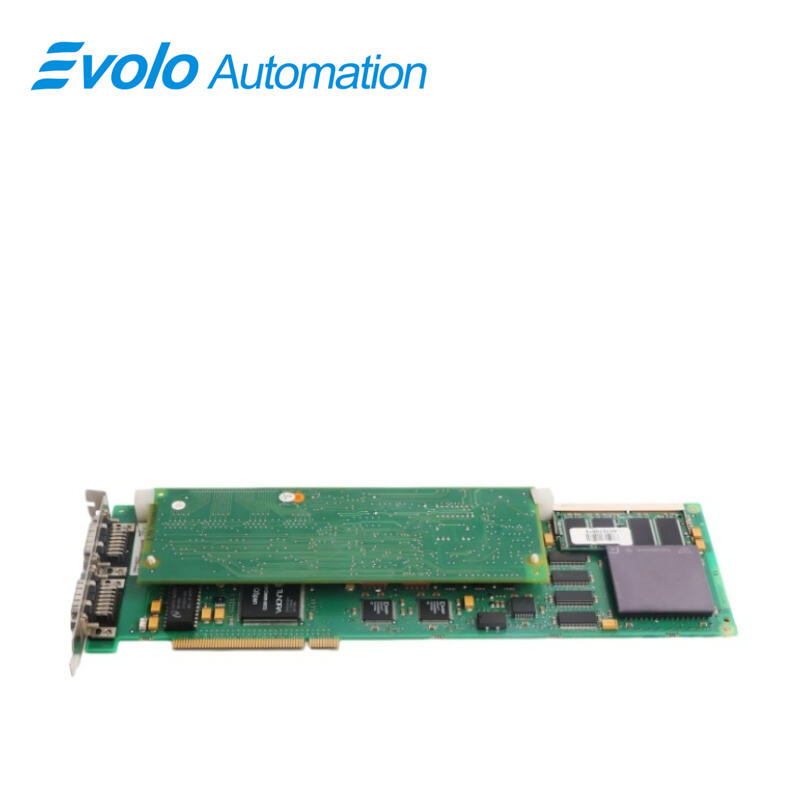

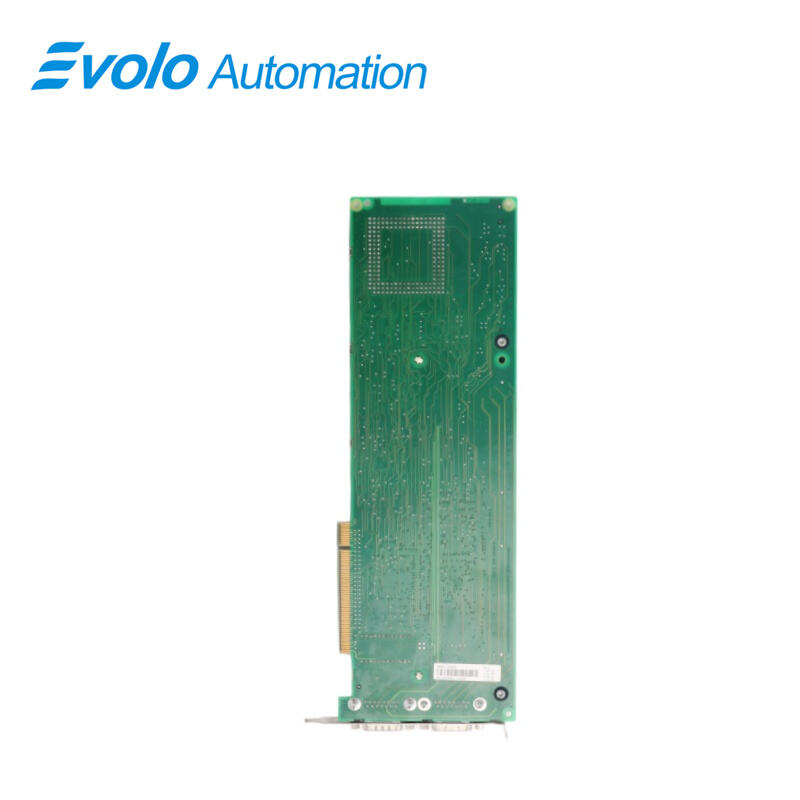

PU516 3BSE013064R1 Engineeringbord

Overzicht

Plaats van oorsprong:	Zweden
Merknaam:	ABB
Modelnummer:	PU516 3BSE013064R1
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

De ABB PU516 3BSE013064R1 is een Engineering Board dat voornamelijk wordt gebruikt om computers aan te sluiten op ABB-industriële machines. Het wordt meestal via een PCI-slot op het moederbord van de computer aangesloten en biedt engineers een manier om machines te programmeren, te configureren en te bewaken. Deze Engineering Board stelt technici in staat om automatiseringssystemen te bewaken, te programmeren en problemen op te lossen met directe toegang tot controllerparameters en diagnosegegevens. De compatibiliteit met PCI-slots zorgt voor een eenvoudige installatie in standaard industriële computers, waardoor ingewikkelde installatieprocedures overbodig worden.

Toepassingen

Grote thermische elektriciteitscentrales: Als kern van de bedieningspost verzamelt en toont deze de actuele bedrijfsstatus van ketels en turbines.

Olieraffinaderijen: Fungeren als versneller in complexe AF100-netwerken, om een snelle reactie van afgelegen I/O-stations te waarborgen.

Staalproductie-installaties: Gebruikt in omgevingen met sterke magnetische interferentie om gegevens van veldcontrollers naar het bewakingscentrum met hoge snelheid over te brengen.

Meststofproductie-installaties: Beheren de communicatie via het backbone-netwerk van het gedistribueerd besturingssysteem (DCS) van de installatie.

Papiermachinesfabrieken: Gebruikt om de logische synchronisatie tussen de diverse aandrijfknopen van de papiermachine en de hostcomputer te coördineren.

Probleemoplossing

Onherkenbare hardware: Controleer of de kaart volledig in de PCI-slot is gestoken of reinig de oxide-laag op de gouden contactvlakken; controleer op hardwareconflicten in Verkenner.

Verbroken communicatie: Controleer of de afsluitweerstand aan het uiteinde van de AF100-kabel loszit of of de externe adapter loszit.

Softwarestuurprogrammafouten: Controleer of de versie van Control IT- of Advant-software overeenkomt met de firmwareversie van de kaart.

Langzame gegevensoverdracht: Controleer de instellingen voor het PCI-interruptnummer (IRQ) om conflicten met andere hardwareapparaten te voorkomen.

Veelgestelde vragen

Q: Kan de PWD86 57087234 PU516 draaien op een gewone commerciële computermoederbord?
A: Het is fysiek compatibel met PCI-sleuven, maar vereist ABB’s eigen stuurprogrammamateriaal en een technische licentie om correct te functioneren.

V: Moet ik het programma opnieuw schrijven na vervanging van de PWD86 57087234 PU516 ?
A: Nee. Het is slechts een fysiek communicatiekanaal. Zorg er alleen voor dat de Station-ID van de nieuwe kaart identiek is ingesteld als die van de oorspronkelijke kaart.

V: Heeft de PWD86 57087234 PU516 ondersteunt de kaart hot-swapping?
A: Absoluut niet. Vervanging moet worden uitgevoerd met de werkstation uitgeschakeld; gebruik tijdens inschakeling beschadigt de PCI-interface.

V: Wat is het verschil tussen de PWD86 57087234 PU516 en een Ethernet-kaart?
A: De PU516 gebruikt het eigen AF100-protocol, waarvan de fysieke kenmerken en signaalstandaarden volledig onverenigbaar zijn met standaard Ethernet.

V: Wat is de maximale communicatieafstand van de PWD86 57087234 PU516 ?
A: Zonder repeaters ondersteunen AF100-netwerken doorgaans 2000 meter (verdraaid paar) of langer (coaxkabel), afhankelijk van de kwaliteit van de kabel.
