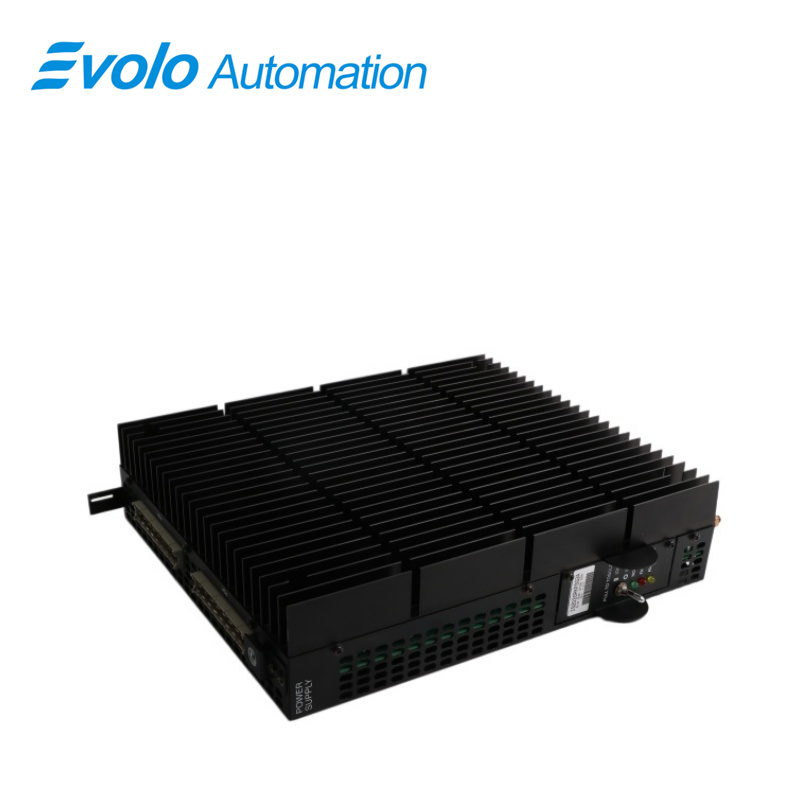

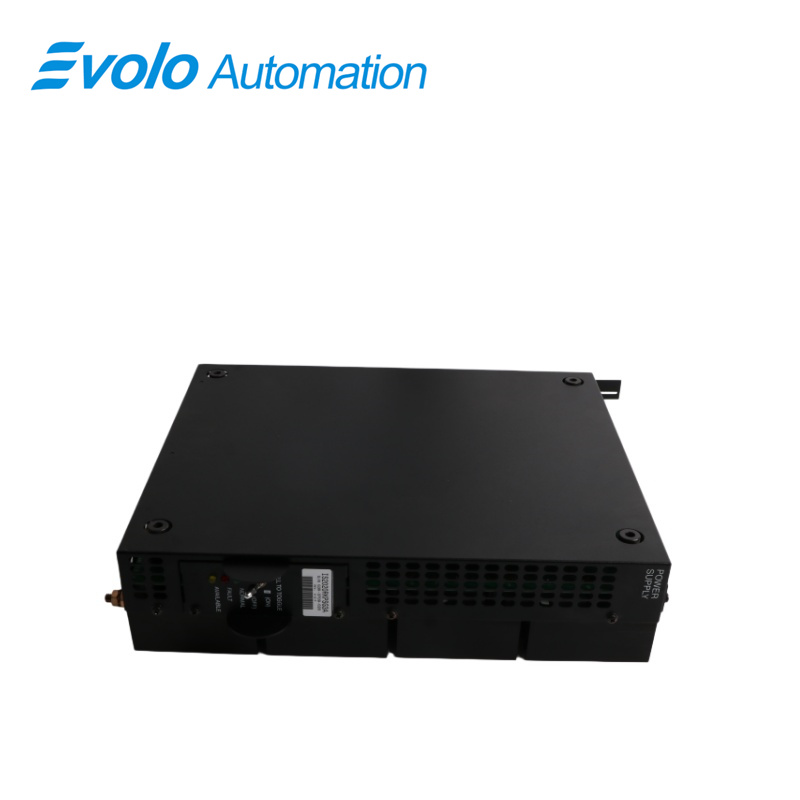

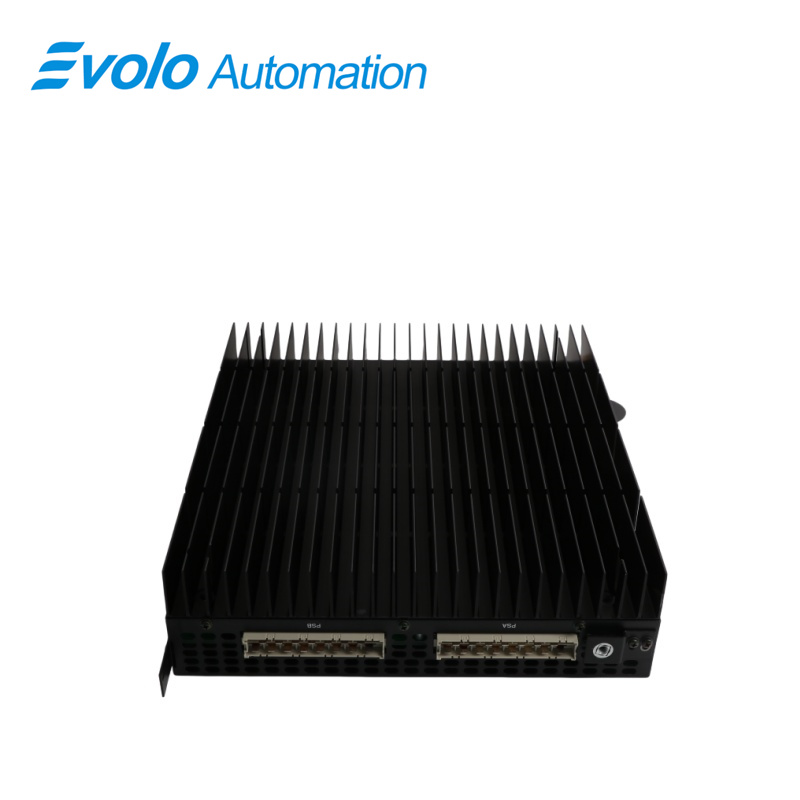

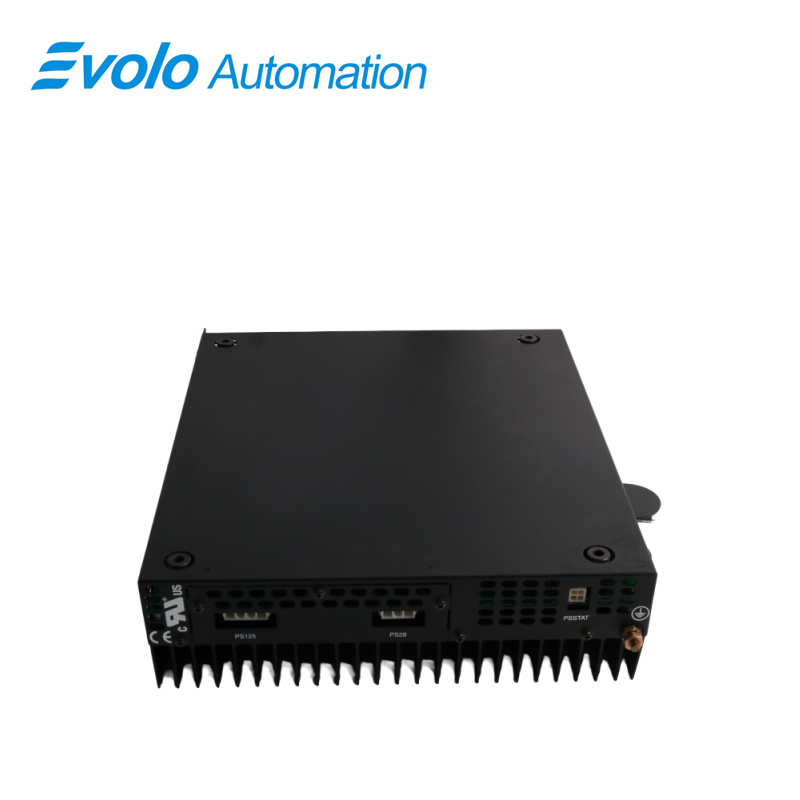

IS2020RKPSG3A VME-rackvoedingmodule

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS2020RKPSG3A
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IS2020RKPSG3A is een VME-rekvoedingmodule ontwikkeld door General Electric. Het is één van de meest gebruikte VME-rekvoedingsmodellen. Elke versie heeft zijn eigen specificaties voor ingang en uitgang. Het component heeft een uitgangsvermogen van 400 W. De ingangsspanning is gespecificeerd op 125 Vdc. De module beschikt over een Status-ID-uitgang, een externe +28 V PSA-uitgang en vijf aanvullende +28 V PSA-uitgangen. De module is ontworpen om in de rechterzijde van VME-besturings- en interfacerekken te worden geïnstalleerd.

Toepassingen

Aardgas- en stoomturbinekrachtcentrales: Gebruikt als standaardstroombronnen voor GE Speedtronic-systemen om grote generatorsets aan te sturen.

Energiebeheercentra: Breed ingezet in fabrieken die hoge betrouwbaarheid en TMR-architectuur (Triple Modular Redundancy) vereisen.

Grote industriële geautomatiseerde productielijnen: Gebruikt voor grote gedistribueerde besturingssystemen (DCS) die externe configuratie en diagnose vereisen.

Installatie

Plaatsing van de voeding: De voeding bevindt zich aan de rechterkant van het VME-rack. De aansluitingen aan de onderzijde omvatten DE-ingang, 28 V DC, 335 V DC en een statuslijn (bijgewerkte uitvoering). Een kabelboom verbindt de voeding met PSA en PSB aan de bovenzijde. Elke 28 V DC-module voedt een racksegment gelabeld A–F. Externe apparaten kunnen P28C of PS28 gebruiken; verplaats de jumper van Normaal naar Geïsoleerd om dit in te schakelen.

Verwijderen van de voeding:

Los de PSA/PSB-vastklem bevestiging en verwijder de beugelconstructie van de RPSM.
Trek de aansluitingen aan de onderzijde los.
Los de twee voorste beugelschroeven en schuif de assemblage naar voren om de vier achterste connectoren te ontkoppelen.
Verwijder de vier schroeven waarmee de RPSM aan de beugel is bevestigd.

Installatie van de voeding:

Monteer de module op de plaatbeugel en draai de vier schroeven vast.
Schuif de assemblage op het rek, sluit de achterste connectoren aan en draai de voorste bouten vast.
Steek de achterste lip van PSA/PSB in de bovenste achterste sleuf en koppel de connectoren.
Draai de PSA/PSB-vastklem vast en sluit de onderste connectoren aan.

Operatie

Er is slechts één gebruikersbedieningselement: de aan/uit-schakelaar, en drie status-LED-indicaties op de VME-rekvoeding. De aan/uit-schakelaar regelt de uitgangsspanningen van de voeding via het frontpaneel en fungeert als foutreset wanneer deze wordt omgeschakeld. De gele, rode en groene LED’s geven respectievelijk de ingangsspanningsconditie, het optreden van een storing en normale werking aan.

Veelgestelde Vragen

V: Wat is IS2020RKPSG3A?

A: IS2020RKPSG3A is een VME-rekvoeding.

V: Hoeveel ingangen zijn opgenomen in de IS2020RKPSG3A-module?

A: De IS2020RKPSG3A-module heeft een status-ID-uitgang, een externe +28 V PSA-uitgang en vijf aanvullende +28 V PSA-uitgangen.

V: Hoe lang duurt het voordat u de IS2020RKPSG3A verzendt?

A: Wij onderhouden een grote voorraad en kunnen vele bestellingen van IS2020RKPSG3A op dezelfde dag uitvoeren. Neem voor aanvullende informatie contact met ons op.
