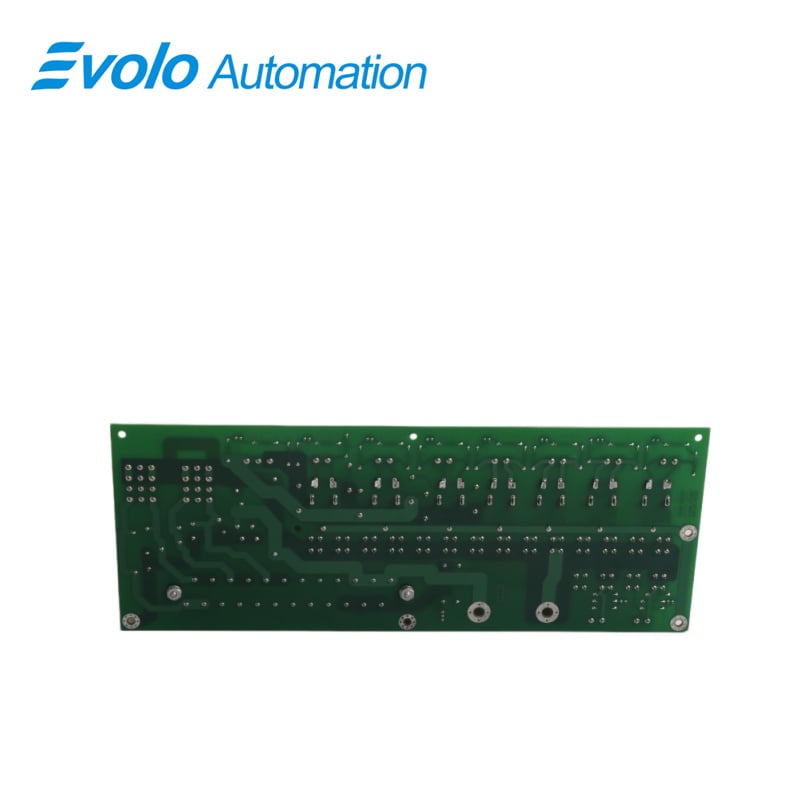

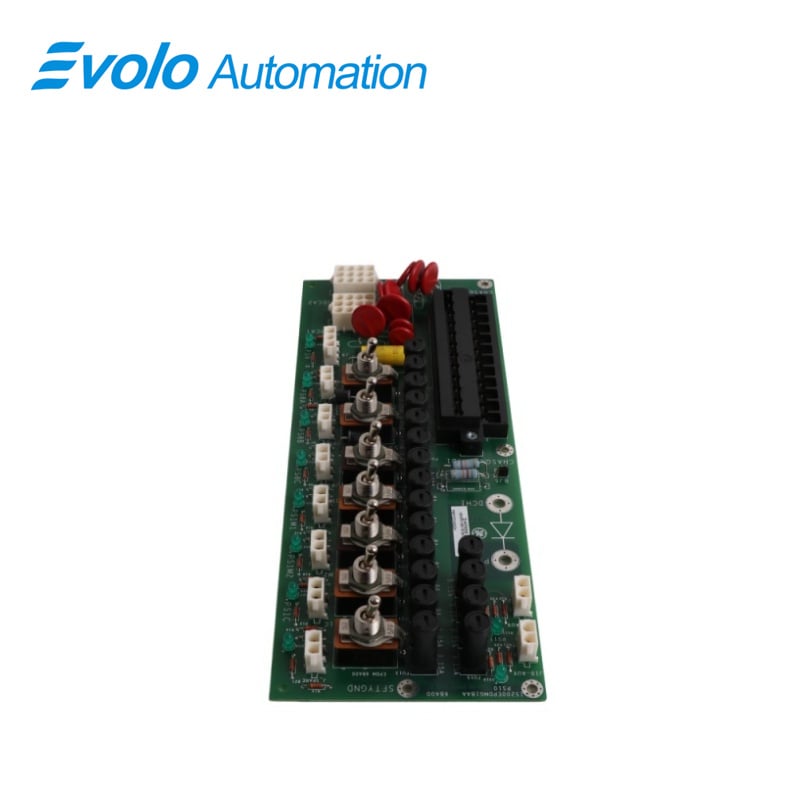

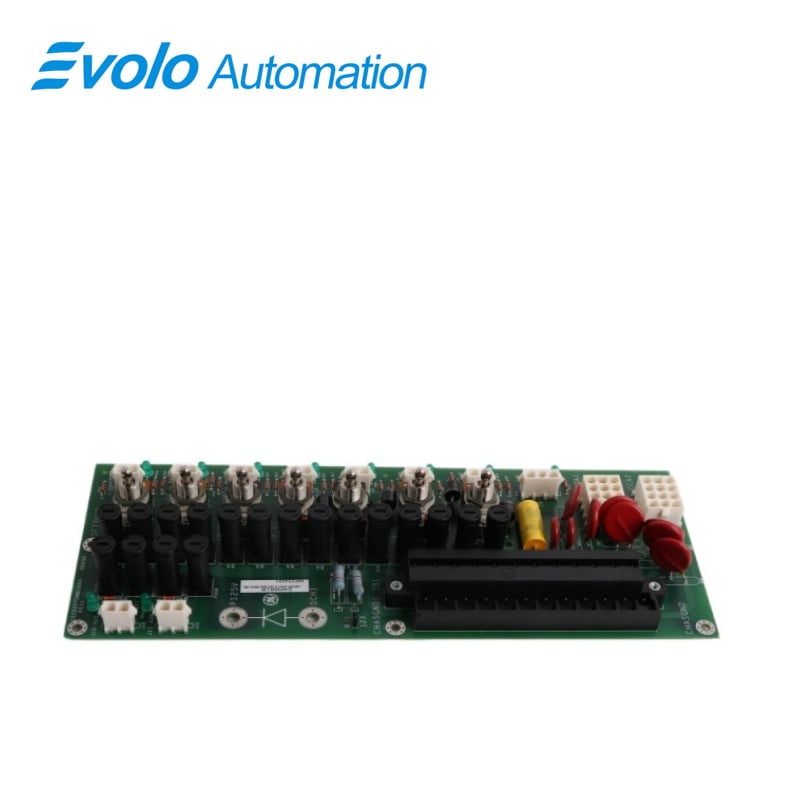

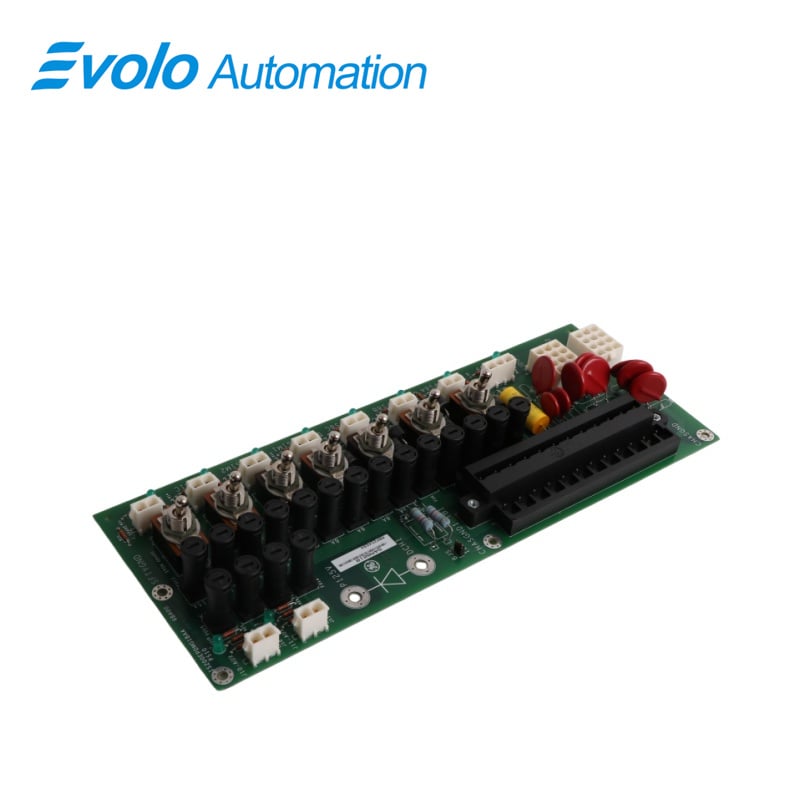

IS200EPDMG1B-Excitatorverdeelplaat

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200EPDMG1B
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IS200EPDMG1B is een Exciter Power Distribution Module (verdeelmodule voor excitervermogen) die door GE is ontwikkeld onder het EX2100-systeem. Deze wordt gebruikt in de EX2100-excitatiebesturing om voeding te leveren aan de besturings-, I/O- en beveiligingsprintplaten van de exciter. De module bevindt zich aan de zijkant van de Exciter Power Backplane (EPBP) en wordt gevoed door één of twee 120 V wisselstroom-ingangen, naast de 125 V gelijkstroom-uitgang van de stationaccu. Een op de printplaat gemonteerde aansluitblok (TB1) dient als toegangspunt voor alle voedingseingangen en filtert deze. In een externe wisselstroom-naar-gelijkstroomomzetter wordt elke wisselstroomvoeding omgezet naar 125 V gelijkstroom (DACA). De resulterende twee of drie gelijkspanningen worden via externe diodes met elkaar verbonden om de P125V- en R125V-gelijkstroomvoedingen te vormen. Deze spanningen zijn nominaal +62,5 V en -62,5 V ten opzichte van aarde en zijn midden geaard.

Kenmerken

1 Veilige aarding: De module is veilig geaard en chassisaarde via vier bevestigingsgaten op de printplaat.

2 DACA-aansluitingen: Externe DACA#1 en DACA#2 zijn verbonden met de AC1- en AC2-aansluitingen van de klemmenblok via twee 12-polige stekkers (JDACA1 en JDACA2).

3 DACA-uitgang: De DACA-uitgangen zijn verbonden met de 125 V gelijkstroomlijnen (P125 en R125).

4 Gepolyste voeding-uitgangen: Behalve voor de EXTB-printplaat is elke voeding-uitgang van een exciterprintplaat gepolyst, voorzien van een aan/uit-kantel schakelaar en een groene LED om beschikbaarheid van stroom aan te geven.

5 Vermogensverdeling: Drie EGPA-printplaten, de EXTB-printplaat en drie EPSM’s die drie regelaars voeden, ontvangen stroom van de uitgangen, elk via een eigen connector die aan de EPBP is bevestigd.

Toepassingsgegevens

1.A Een 24-punts klemmenblok, tien stekkerconnectoren, zeven schakelaars, veertien zekeringen, vier geaarde bevestigingsgaten, acht LED-indicatoren en één instelbare jumper vormen allemaal onderdelen van de EPDM-module. Elke connector heeft een nominale spanning van 600 Vac of Vdc.

2. Alle schakelaars zijn geclassificeerd voor 125 V gelijkstroom, 6 A, maar het aansluitbord is geclassificeerd voor 300 V (10 A per pen). Bij systemen met externe referentie is de instelbare jumper (BJS) bedoeld om de aardingsreferentie te isoleren.

Vervangingsprocedures

1. Controleer of de exciter is uitgeschakeld.

2. Zorg ervoor dat de stroom is uitgeschakeld voordat u elektrische circuits aanraakt, door de deur van de besturingskast te openen en hoogspanningstestapparatuur te gebruiken.

3. Noteer de locatie van elke schakelaar op het bord en schakel ze vervolgens allemaal uit.

4. Verwijder zorgvuldig alle kabelconnectoren van het bord en haal het bord uit de EPDM-module. Om heraansluiting eenvoudiger te maken, moet u ervoor zorgen dat alle draden zijn voorzien van de

juiste connectornaam (zoals aangegeven op het bord).

Veelgestelde Vragen

V: Wat is IS200EPDMG1B?

A: IS200EPDMG1B is een Exciter Power Distribution Module die is ontwikkeld voor het EX2100-excitatieregelingsysteem. Het levert stroom aan de besturings-, I/O- en beveiligingsborden van de exciter.

V: Hoe wordt de beschikbaarheid van de voedingsspanning op de IS200EPDMG1B aangegeven?

A: De module is uitgerust met acht groene LED's die de status van de beschikbaarheid van de voeding aangeven.

V: Hoe verkrijg ik EX2100-systeemonderdelen van IS200EPDMG1B?

A: U kunt EX2100-boards, waaronder IS200EPDMG1B, verkrijgen door contact op te nemen met John, die wereldwijd EX2100-boards en andere turbinebesturingscomponenten verkoopt.
