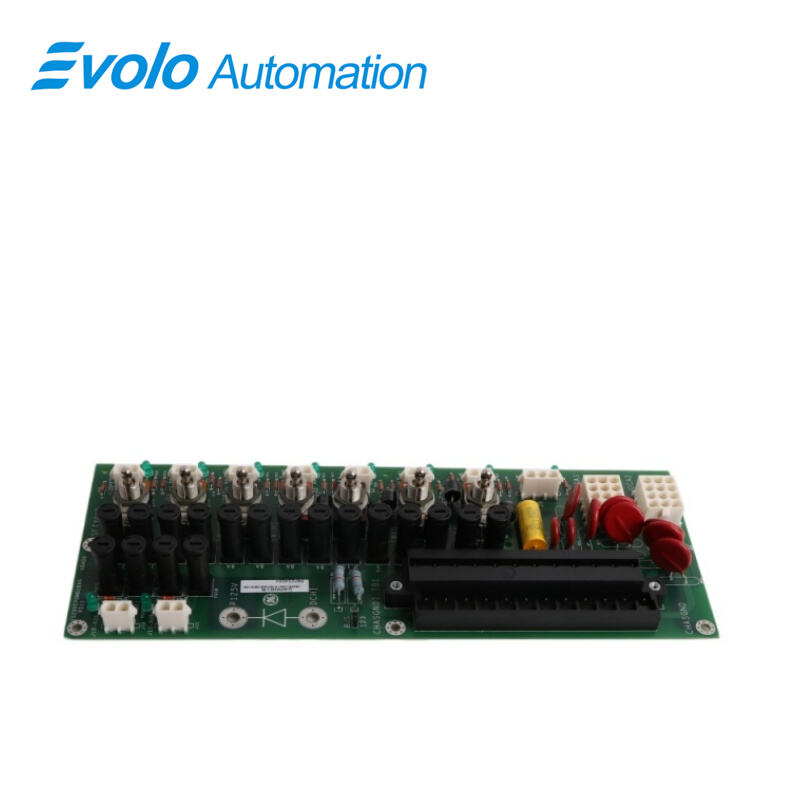

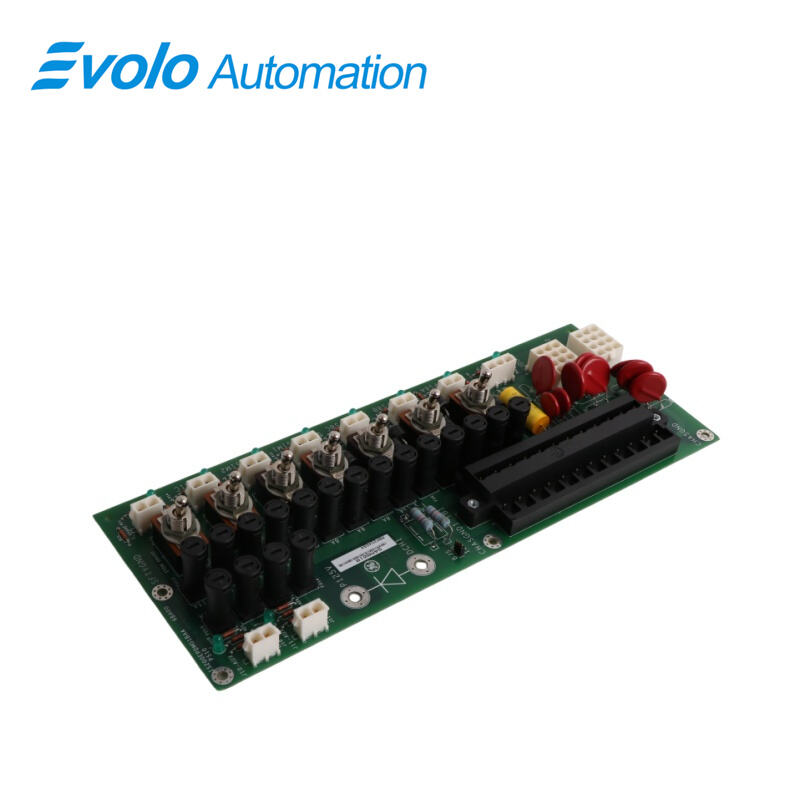

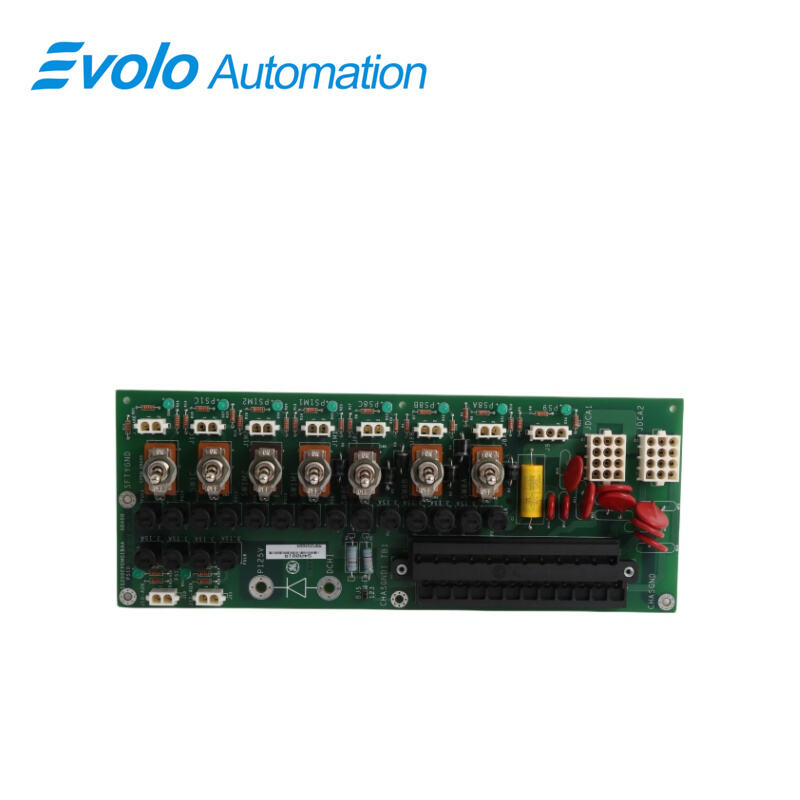

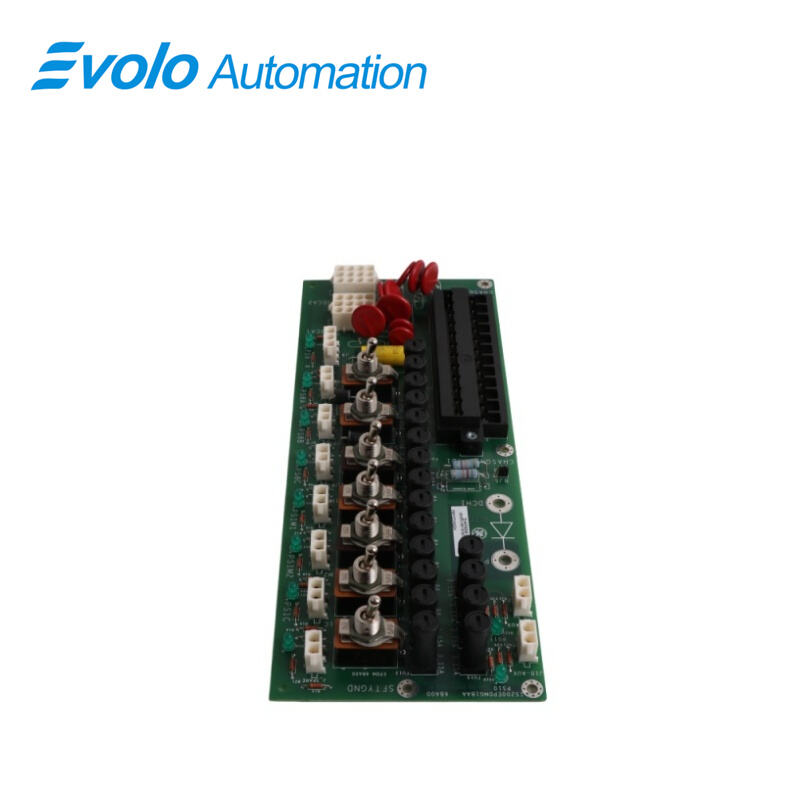

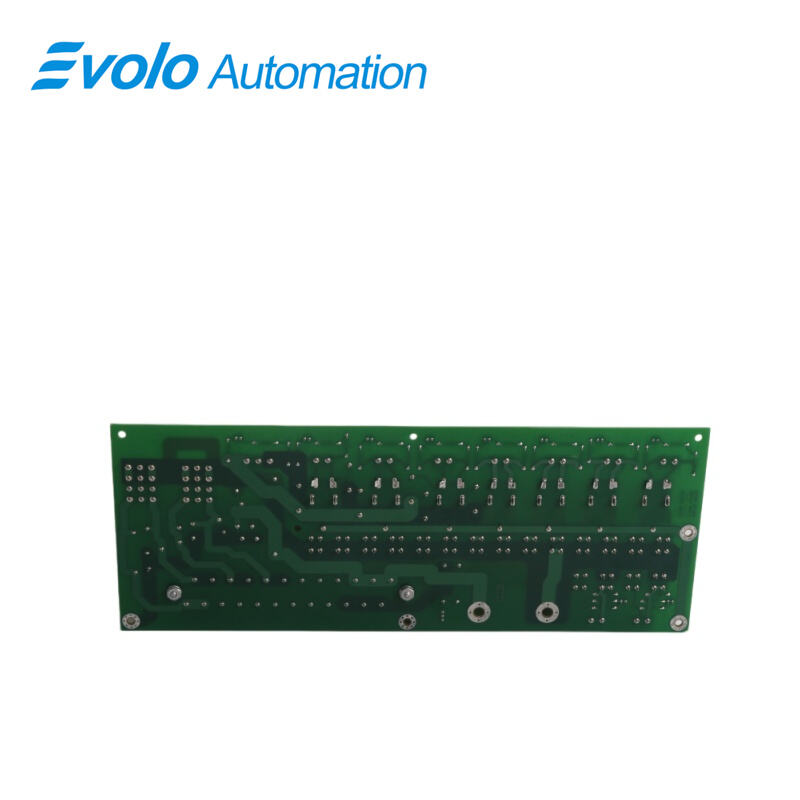

IS200EPDMG1B एक्साइटर पावर डिस्ट्रीब्यूशन बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200EPDMG1B
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200EPDMG1B एक एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल है जिसे GE द्वारा EX2100 के अंतर्गत विकसित किया गया है। इसका उपयोग EX2100 एक्साइटेशन कंट्रोल में एक्साइटर के नियंत्रण, इनपुट/आउटपुट (I/O) और सुरक्षा बोर्ड्स को बिजली आपूर्ति करने के लिए किया जाता है। यह एक्साइटर पावर बैकप्लेन (EPBP) के पार्श्व पर स्थित है तथा इसे एक या दो 120 V ac इनपुट्स के अतिरिक्त स्टेशन बैटरी के 125 V dc आउटपुट द्वारा शक्ति प्रदान की जाती है। बोर्ड-माउंटेड टर्मिनल ब्लॉक (TB1) सभी पावर सप्लाई इनपुट्स के प्रवेश बिंदु के रूप में कार्य करता है तथा उन्हें फ़िल्टर करता है। बाहरी AC से DC कनवर्टर में, प्रत्येक ac आपूर्ति को 125 V dc (DACA) में रेक्टिफाई किया जाता है। परिणामस्वरूप प्राप्त दो या तीन dc वोल्टेज को बाहरी डायोड्स का उपयोग करके एक साथ जोड़ा जाता है, जिससे P125V और R125V dc स्रोत शक्ति आपूर्ति प्राप्त होती है। ये वोल्टेज भूमि के सापेक्ष सामान्यतः +62.5 V और -62.5 V होते हैं तथा केंद्र-ग्राउंडेड होते हैं।

विशेषताएँ

1 सुरक्षा ग्राउंडिंग: मॉड्यूल को बोर्ड पर चार माउंटिंग होल्स के माध्यम से सुरक्षा ग्राउंडिंग और चेसिस ग्राउंडिंग प्रदान की गई है।

2 डीएसीए कनेक्शन: बाहरी डीएसीए#1 और डीएसीए#2 को दो 12-पिन कनेक्टर्स (जेडीएसीए1 और जेडीएसीए2) के माध्यम से टर्मिनल ब्लॉक के एसी1 और एसी2 से जोड़ा गया है।

3 डीएसीए आउटपुट: डीएसीए आउटपुट्स को 125 वोल्ट डीसी लाइनों (पी125 और आर125) से जोड़ा गया है।

4 फ्यूज़ वाले पावर सप्लाई आउटपुट: एक्सटीबी बोर्ड के अलावा, प्रत्येक एक्साइटर बोर्ड के पावर सप्लाई आउटपुट में फ्यूज़, ऑन/ऑफ टॉगल स्विच और बिजली उपलब्धता को दर्शाने के लिए हरा एलईडी होता है।

5 पावर डिस्ट्रीब्यूशन: तीन ईजीपीए बोर्ड्स, एक्सटीबी बोर्ड और तीन ईपीएसएम्स (जो तीन कंट्रोलर्स को फीड करते हैं) को आउटपुट्स से बिजली प्राप्त होती है, प्रत्येक को ईपीबीपी से जुड़े अपने स्वयं के कनेक्टर के माध्यम से।

अनुप्रयोग डेटा

1.ए ईपीडीएम मॉड्यूल में 24-पॉइंट टर्मिनल ब्लॉक, दस प्लग कनेक्टर्स, सात स्विच, चौदह फ्यूज़, चार ग्राउंडेड माउंटिंग होल्स, आठ एलईडी संकेतक और एक एकल समायोज्य जंपर शामिल हैं। प्रत्येक कनेक्टर की रेटिंग 600 वोल्ट एसी या डीसी है।

2. सभी स्विचों की रेटिंग 125 V dc, 6 A है, लेकिन टर्मिनल बोर्ड की रेटिंग 300 V (प्रति पिन 10 A) है। बाह्य संदर्भ वाले सिस्टम में, समायोज्य जंपर (BJS) ग्राउंड संदर्भ को अलग करता है।

प्रतिस्थापन प्रक्रियाएँ

1. जाँच करें कि एक्साइटर को डी-एनर्जाइज़ किया गया है या नहीं

2. किसी भी विद्युत परिपथ को छूने से पहले बिजली बंद है या नहीं, यह सुनिश्चित करने के लिए नियंत्रण कैबिनेट का दरवाज़ा खोलें और उच्च वोल्टेज परीक्षण उपकरण का उपयोग करें।

3. बोर्ड पर प्रत्येक स्विच की स्थिति को ध्यान से नोट करें, फिर उन सभी को बंद कर दें

4. बोर्ड से प्रत्येक केबल कनेक्टर को सावधानीपूर्वक अलग करें और इसे EPDM मॉड्यूल से हटा दें। पुनः कनेक्शन को आसान बनाने के लिए, सुनिश्चित करें कि सभी तारों को बोर्ड पर दिए गए सही कनेक्टर नाम के साथ पहचाना गया है।

सही कनेक्टर नाम (जैसा कि बोर्ड पर दर्शाया गया है) के साथ।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200EPDMG1B क्या है?

उत्तर: IS200EPDMG1B एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल है, जिसे EX2100 एक्साइटेशन नियंत्रण प्रणाली के लिए विकसित किया गया है। यह एक्साइटर के नियंत्रण, इनपुट/आउटपुट (I/O), और सुरक्षा बोर्ड्स को बिजली आपूर्ति प्रदान करता है।

प्रश्न: IS200EPDMG1B पर आपूर्ति शक्ति की उपलब्धता कैसे दर्शाई जाती है?

A: मॉड्यूल में आठ हरे LED हैं जो आपूर्ति शक्ति की उपलब्धता की स्थिति को दर्शाते हैं।

प्रश्न: IS200EPDMG1B के EX2100 सिस्टम भागों को कैसे प्राप्त किया जा सकता है?

उत्तर: आप EX2100 बोर्ड्स, जिनमें IS200EPDMG1B शामिल है, जॉन से संपर्क करके प्राप्त कर सकते हैं, जो विश्वभर में EX2100 बोर्ड्स और अन्य टरबाइन नियंत्रण घटकों की बिक्री करते हैं।
