Overzicht
Plaats van oorsprong: |
VS |
Merknaam: |
GE |
Modelnummer: |
IS200EISBH1A IS200EISBH1AAA |
Verpakkingsdetails: |
Origineel nieuw, fabrieksverpakt |
Levertijd: |
5-7 Days |
Betaalvoorwaarden: |
T\/T |
Leveringscapaciteit: |
Op voorraad |
Specificaties
|
Deelnummer: |
IS200EISBH1A IS200EISBH1AAA |
|
Fabrikant: |
General Electric |
|
Reeks: |
EX2100 |
|
Producttype: |
Exciter ISBus-kaart |
|
Aantal kanalen: |
12 |
|
Ingangsbereik: |
4-20 mA |
|
Gemeenschappelijk-modus-spanningsbereik: |
±5 V |
|
Maximale geleidingsweerstand: |
15 Ω |
|
Analoge uitgangsstroom: |
0-20 mA |
|
Bedrijfstemperatuur: |
-30 °C tot +65 °C |
|
Afmetingen: |
2x18,6x12,8 cm |
|
Gewicht: |
0,12 kg |
|
Land van oorsprong: |
Verenigde Staten |
|
Vochtigheidsbereik: |
5% tot 95% niet-condenserend |
|
Aantal indicatoren: |
6 |
Omschrijving

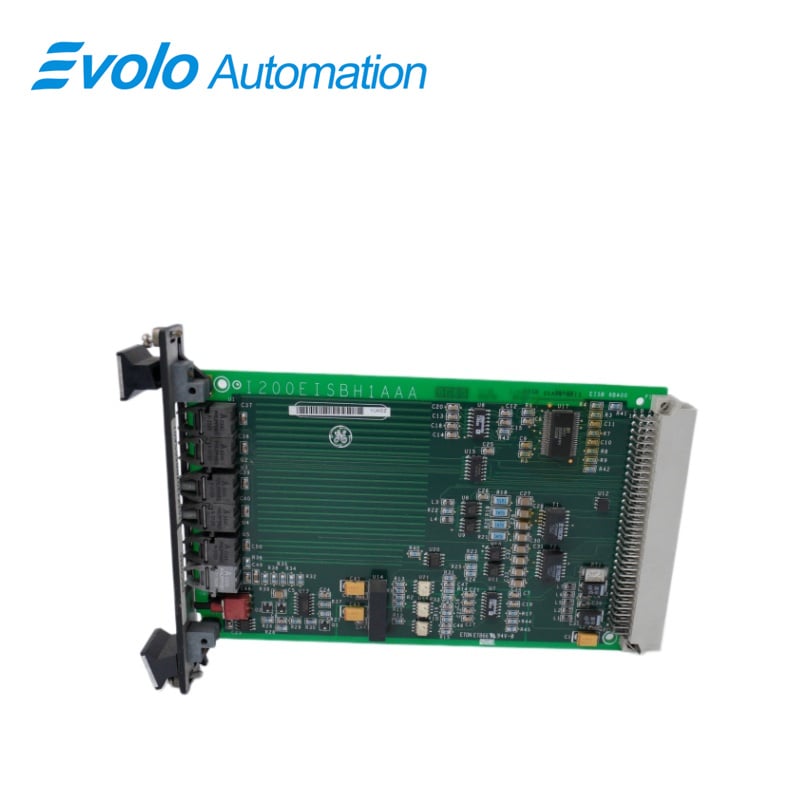

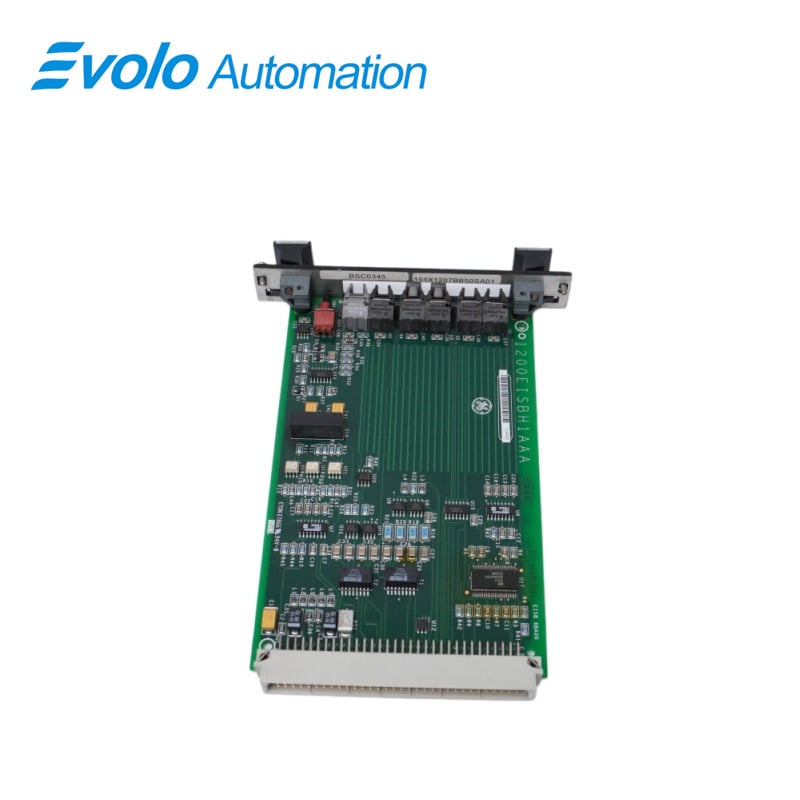

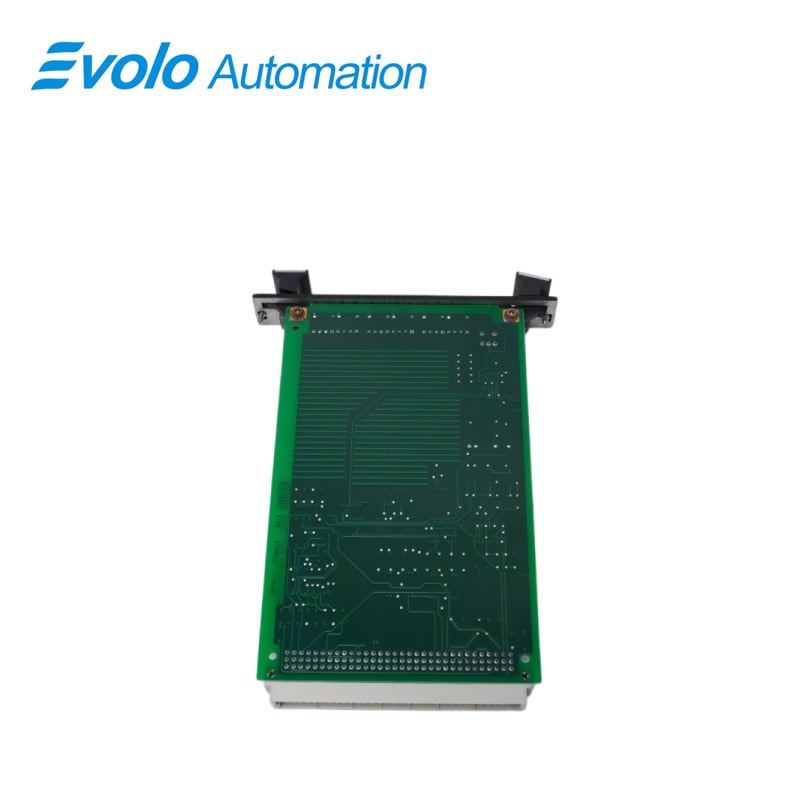

IS200EISBH1A IS200EISBH1AAA is een Exciter ISBus-kaart vervaardigd en ontworpen door General Electric als onderdeel van de EX2100-serie, die wordt gebruikt in GE-regelsystemen voor excitatie. De Exciter ISBus-kaart (EISB) is een gespecialiseerde communicatiekaart die is ontworpen voor de M1-, M2- en C-regelaars. Deze kaart verwerkt ontvangst en verzending van vezeloptische terugkoppelingsignalen en stuurt deze signalen via de besturingsbackplane naar de DSPX-regelaar. Daarnaast ondersteunt de kaart communicatie tussen de DSPX en de tool-/toetsenbordpoorten via RS-232C via de backboneconnector. Bij configuraties met redundante exciters bevat de EISB ISBus-interface-elektronica. ISBus, een eigen GE-communicatieinterface, wordt hier gebruikt om gegevens uit te wisselen tussen de M1-, M2- en C-regelaars van het excitatiesysteem. De EISB is een module met één sleuf en een hoogte van 3U, geplaatst in het besturingsrack onder de DSPX. Op het frontpaneel bevinden zich vezeloptische connectoren die stroom- en spanningssignalen ontvangen van het generatorveld (en optioneel van de exciter) via EDCF-kaarten, en die ook signalen verzenden naar de aardingsdetectiemodule.
Toepassingen
Grote elektriciteitscentrales: GE EX2100-statische exciteringsinstallatie voor eenheden van 300 MW tot 1000 MW.
Redundant besturingssysteem: waarborgt gegevensconsistentie tussen de besturingsunits (M1/M2/C) in dubbel- of drievoudig redundant opgemaakte configuraties.
Zware industriële elektriciteitscentrales: omgevingen met hoogvermogensequipment die gevoelig zijn voor elektromagnetische interferentie, zoals in de staal- en chemische industrie.
Toepassingsgegevens

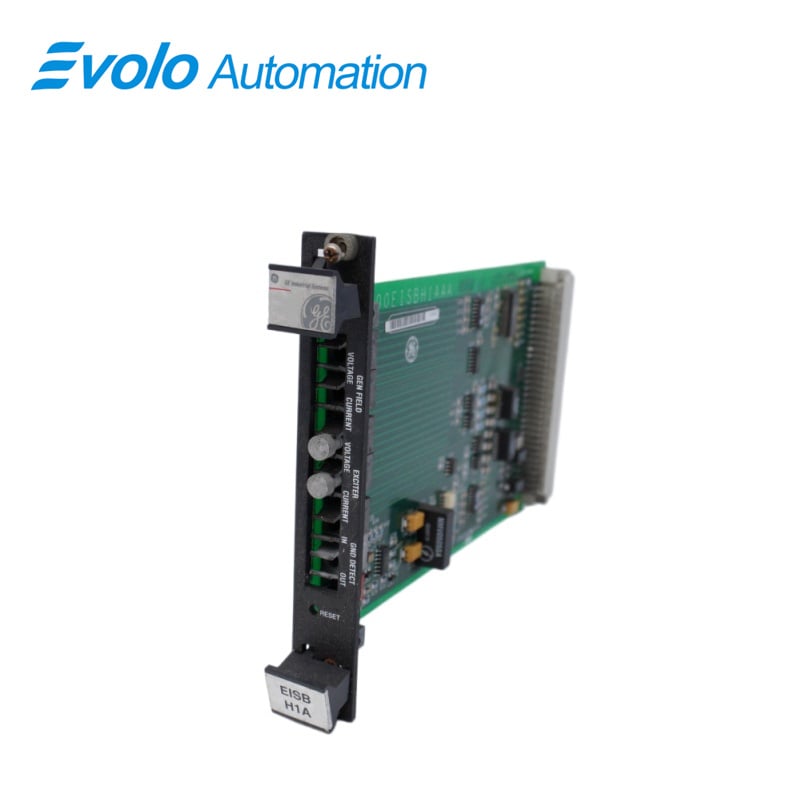

De voorkant van de kaart is uitgerust met zes glasvezelconnectoren, ontworpen voor het ontvangen en verzenden van frequentieveranderlijke signalen, waaronder:
1 DC-spanningsingang van het generatorveld via de EDCF-kaart
2 DC-ingang van het generatorveld via de EDCF-kaart
3 Optionele spanningsingang van de exciter via de EDCF-kaart
4 Optionele stroomingang van de exciter via de EDCF-kaart
5 Spanningsingang naar de aardingsdetector
6 Spanningsuitgang van de aardingsdetector
Veelgestelde Vragen
V: Wat is de IS200EISBH1A IS200EISBH1AAA-excitervoerder ISBus-kaart?
A: De excitervoerder ISBus-kaart (EISB) is een gespecialiseerde communicatiekaart die wordt gebruikt met de M1-, M2- en C-regelaars. Deze faciliteert het ontvangen en verzenden van vezeloptische feedbacksignalen en communiceert tussen de DSPX-regelaar en diverse poorten via RS-232C.
V: Wat doet de IS200EISBH1A IS200EISBH1AAA-excitervoerder ISBus-kaart?
A: De EISB-kaart verwerkt de communicatie voor excitersystemen door vezeloptische feedbacksignalen te ontvangen en te verzenden, gegevens naar de DSPX-regelaar te sturen en de communicatie tussen de DSPX-regelaar en de tool-/toetsenbordpoorten te faciliteren. Daarnaast beheert deze signalen voor redundante exciters en maakt deze verbinding met de aardingsdetectiemodule.
V: Waar bevindt zich de IS200EISBH1A IS200EISBH1AAA-excitervoerder ISBus-kaart?
A: De EISB-kaart is een één-sleufmodule van 3U-hoogte, geplaatst in het regelkastje onder de DSPX-regelaar.
