مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
Ge |
شماره مدل: |
IS200EISBH1A IS200EISBH1AAA |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
مشخصات
|
شماره قطعه: |
IS200EISBH1A IS200EISBH1AAA |
|
سازنده: |
جنرال الکتریک |
|
سری: |
EX2100 |
|
نوع محصول: |
برد اکسایتر ISBus |
|
تعداد کانال ها: |
12 |
|
دامنه ورودی: |
4-20 mA |
|
محدودهٔ ولتاژ حالت مشترک: |
±۵ ولت |
|
بیشترین مقاومت سیم رابط: |
۱۵ اهم |
|
جریان خروجی آنالوگ: |
۰ تا ۲۰ میلیآمپر |
|
دمای عملیاتی: |
۳۰- تا ۶۵+ درجه سانتیگراد |
|
ابعاد: |
۲×۱۸٫۶×۱۲٫۸ سانتیمتر |
|
وزن: |
0.12 کیلوگرم |
|
کشور مبدا: |
ایالات متحده آمریکا |
|
محدوده رطوبت: |
5% تا 95% بدون تراکم |
|
تعداد نشانگرها: |
6 |
توضیحات

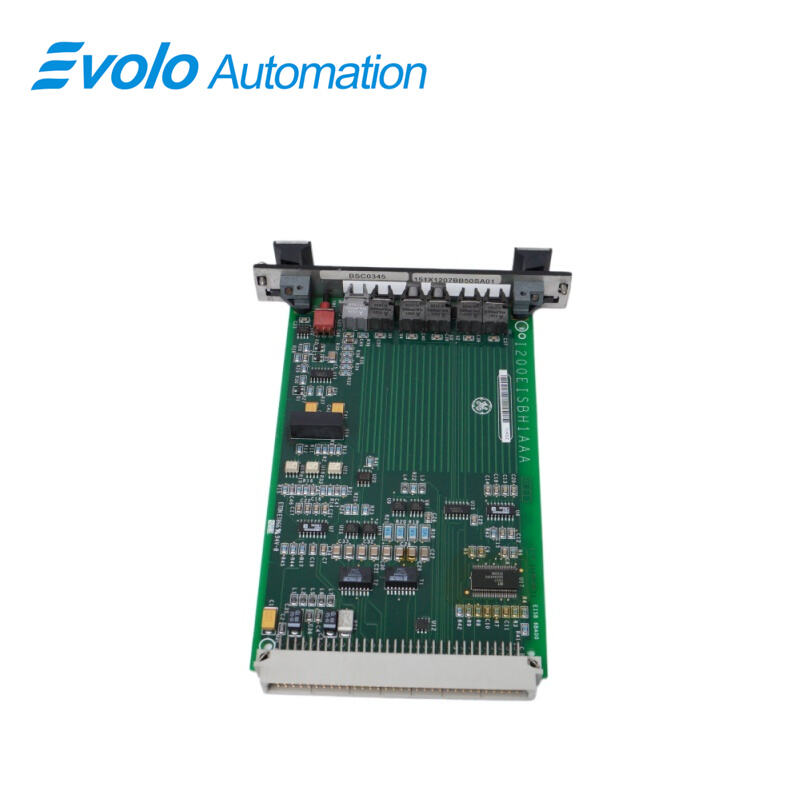

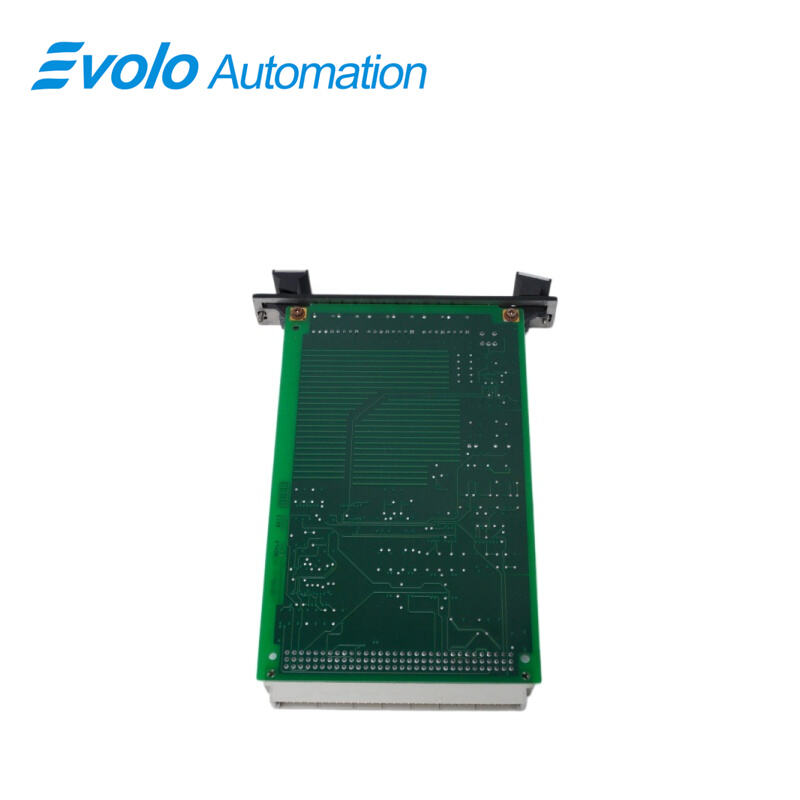

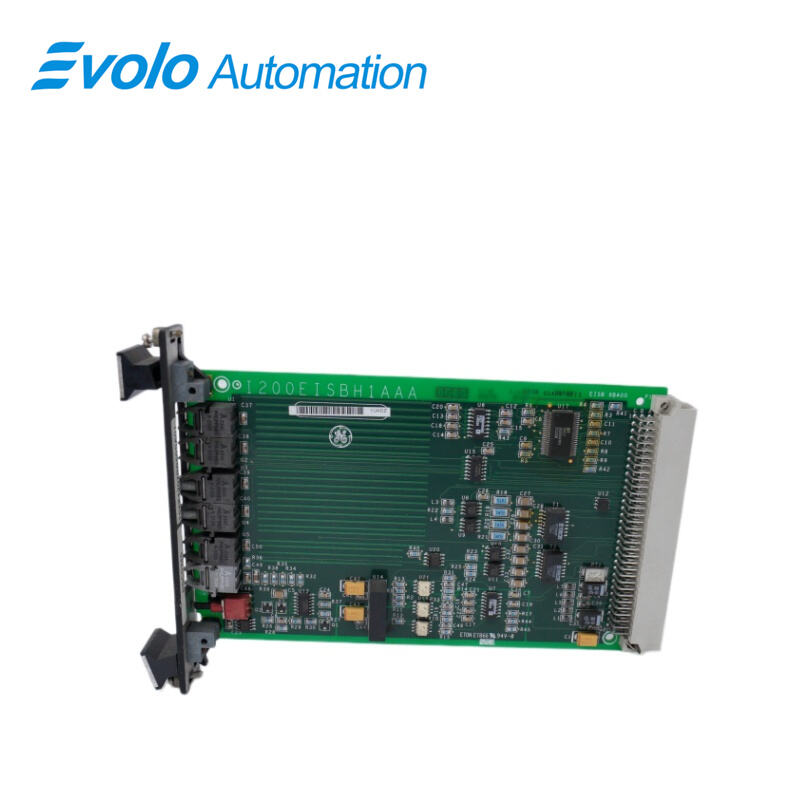

IS200EISBH1A و IS200EISBH1AAA یک برد اکسایتر ISBus هستند که توسط شرکت جنرال الکتریک (General Electric) در سری EX2100 طراحی و ساخته شدهاند و در سیستمهای کنترل اکسایتاسیون GE استفاده میشوند. برد اکسایتر ISBus (EISB) یک برد ارتباطی تخصصی است که برای کنترلکنندههای M1، M2 و C طراحی شده است. این برد دریافت و ارسال سیگنالهای بازخورد فیبر نوری را انجام میدهد و این سیگنالها را از طریق پشتصفحه کنترل (control backplane) به کنترلکننده DSPX ارسال میکند. علاوه بر این، EISB امکان ارتباط بین DSPX و پورتهای ابزار/صفحهکلید (tool/keypad) را از طریق RS-232C و از طریق کانکتور اصلی (backbone connector) فراهم میسازد. در سیستمهایی که از اکسایترهای پایدار (redundant exciters) استفاده میشود، EISB دارای الکترونیک رابط ISBus است. ISBus یک رابط ارتباطی اختصاصی GE است که در اینجا برای تبادل دادهها بین کنترلکنندههای M1، M2 و C در سیستم اکسایتر به کار میرود. EISB یک ماژول تکشیاری با ارتفاع ۳U است که در رک کنترل زیر کنترلکننده DSPX قرار میگیرد. صفحه جلویی آن دارای کانکتورهای فیبر نوری است که سیگنالهای جریان و ولتاژ را از میدان ژنراتور (و در صورت نیاز از اکسایتر) از طریق بردهای EDCF دریافت میکند و همچنین سیگنالها را به ماژول تشخیص اتصال به زمین (Ground Detection module) ارسال میکند.
کاربردها
نیروگاههای بزرگ: سیستم تحریک استاتیک GE EX2100 برای واحدهای ۳۰۰ مگاوات تا ۱۰۰۰ مگاوات.
سیستم کنترل پشتیبان: اطمینان از هماهنگی دادهها بین کنترلرها (M1/M2/C) در پیکربندیهای دوگانه یا سهگانه پشتیبان.
نیروگاههای صنعتی سنگین: محیطهای تجهیزات با توان بالا که نسبت به تداخل الکترومغناطیسی حساس هستند، مانند محیطهای فولاد و صنایع شیمیایی.
دادههای کاربردی

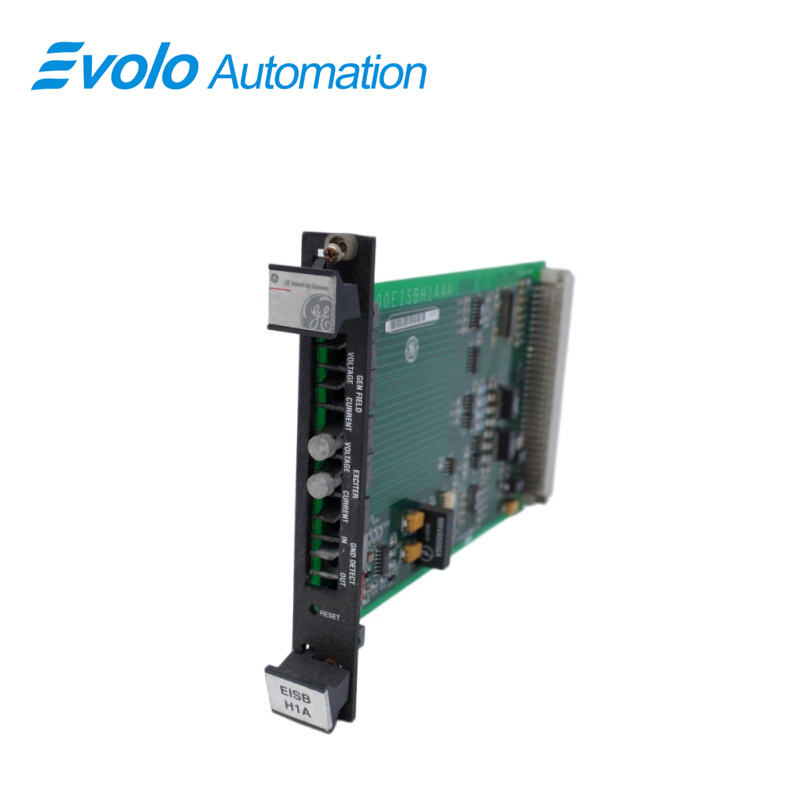

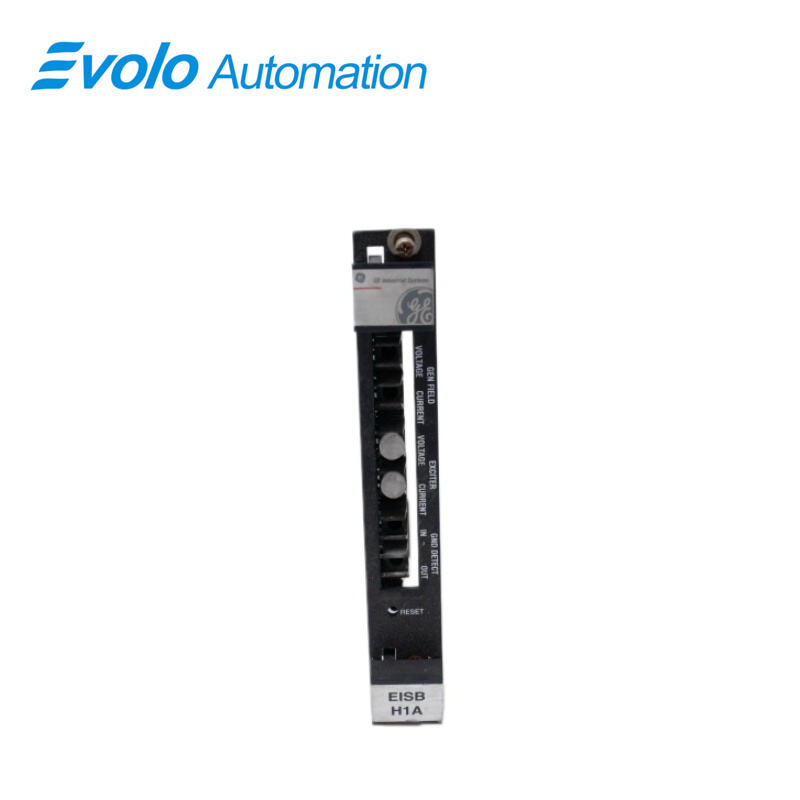

پنل جلویی برد مجهز به شش اتصالدهنده فیبر نوری برای دریافت و ارسال سیگنالهای با فرکانس متغیر است که شامل موارد زیر میشود:
۱. ورودی ولتاژ مستقیم از میدان ژنراتور از طریق برد EDCF
۲. ورودی جریان مستقیم از میدان ژنراتور از طریق برد EDCF
۳. ورودی ولتاژ اختیاری از تحریککننده از طریق برد EDCF
۴. ورودی جریان اختیاری از تحریککننده از طریق برد EDCF
۵. ورودی ولتاژ به آشکارساز زمین
۶. خروجی ولتاژ از آشکارساز زمین
سوالات متداول
سوال: برد ISBus اکسایتر IS200EISBH1A و IS200EISBH1AAA چیست؟
پاسخ: برد ISBus اکسایتر (EISB) یک برد ارتباطی تخصصی است که با کنترلرهای M1، M2 و C استفاده میشود. این برد دریافت و ارسال سیگنالهای بازخورد فیبر نوری را تسهیل میکند و ارتباط بین کنترلر DSPX و پورتهای مختلف را از طریق RS-232C برقرار میسازد.
سوال: برد ISBus اکسایتر IS200EISBH1A و IS200EISBH1AAA چه کاری انجام میدهد؟
پاسخ: برد EISB ارتباط سیستمهای اکسایتر را مدیریت میکند؛ بدین منظور سیگنالهای بازخورد فیبر نوری را دریافت و ارسال میکند، دادهها را به کنترلر DSPX ارسال میکند و ارتباط بین کنترلر DSPX و پورتهای ابزار/صفحهکلید را تسهیل میسازد. همچنین این برد سیگنالهای مربوط به اکسایترهای پشتیبان (Redundant) را مدیریت میکند و به ماژول تشخیص زمین (Ground Detection) متصل میشود.
سوال: برد ISBus اکسایتر IS200EISBH1A و IS200EISBH1AAA در کجا قرار دارد؟
پاسخ: برد EISB یک ماژول تکشیاری با ارتفاع ۳U است که در رک کنترل زیر کنترلر DSPX قرار دارد.
