Overzicht
Plaats van oorsprong: |
VS |
Merknaam: |
GE |
Modelnummer: |
IS200EISBH1A |
Verpakkingsdetails: |
Origineel nieuw, fabrieksverpakt |
Levertijd: |
5-7 Days |
Betaalvoorwaarden: |
T\/T |
Leveringscapaciteit: |
Op voorraad |
Specificaties
|
Deelnummer: |
IS200EISBH1A |
|
Fabrikant: |
General Electric |
|
Reeks: |
EX2100 |
|
Producttype: |
Exciter ISBus-kaart |
|
Aantal kanalen: |
12 |
|
Ingangsbereik: |
4-20 mA |
|
Gemeenschappelijk-modus-spanningsbereik: |
±5 V |
|
Maximale geleidingsweerstand: |
15 Ω |
|
Analoge uitgangsstroom: |
0-20 mA |
|
Bedrijfstemperatuur: |
-30 °C tot +65 °C |
|
Afmetingen: |
2x18,6x12,8 cm |
|
Gewicht: |
0,12 kg |
|
Land van oorsprong: |
Verenigde Staten |
|
Vochtigheidsbereik: |
5% tot 95% niet-condenserend |
|
Aantal indicatoren: |
6 |
Omschrijving

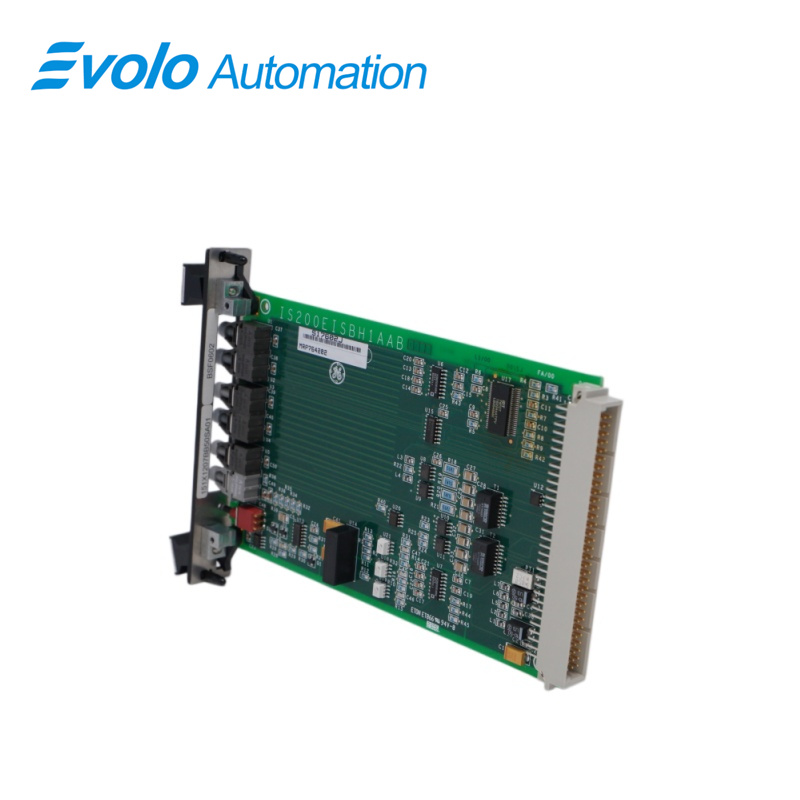

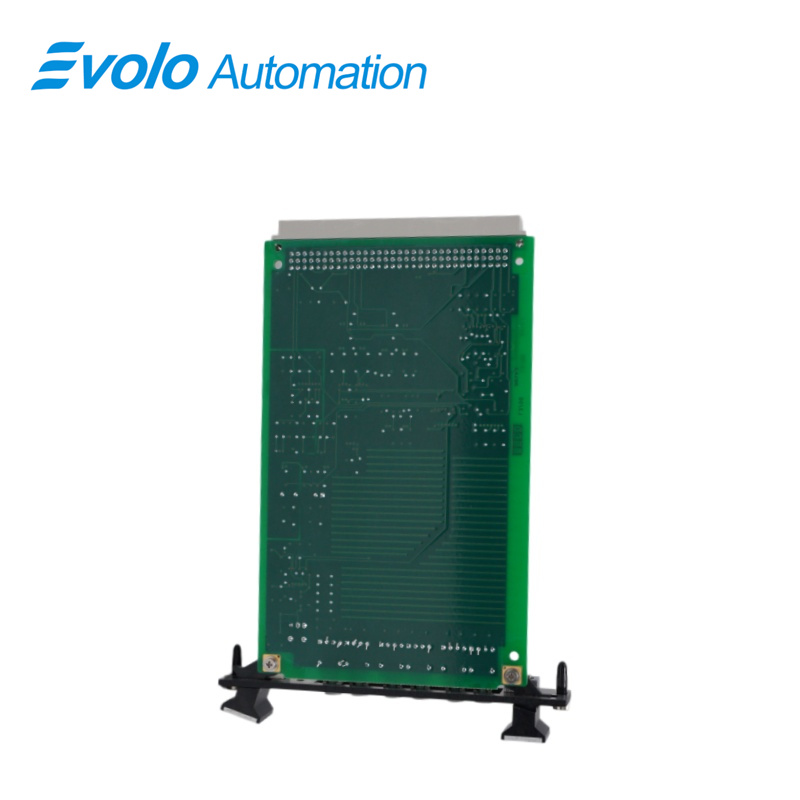

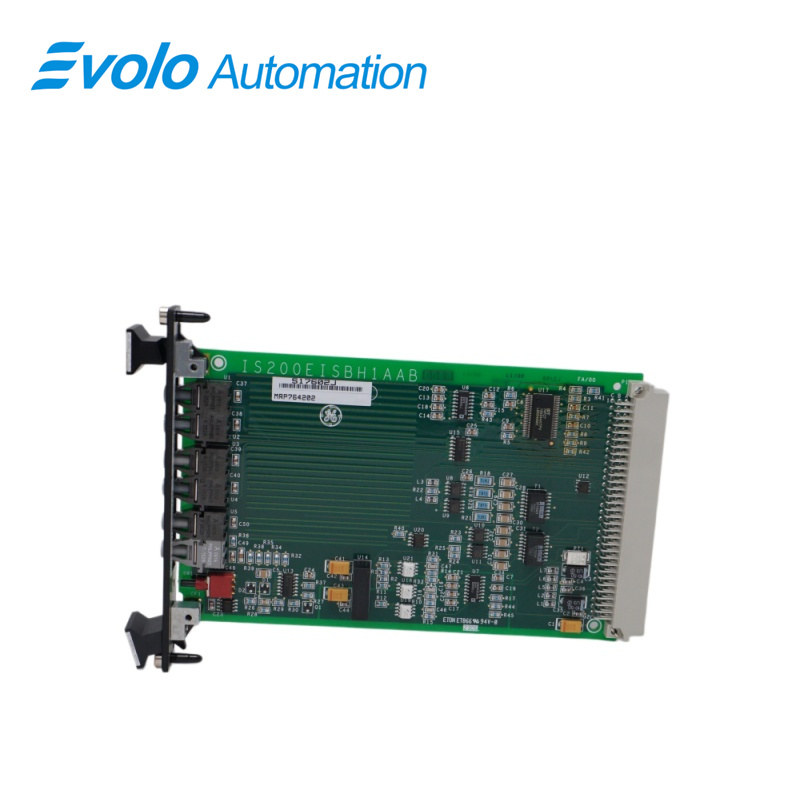

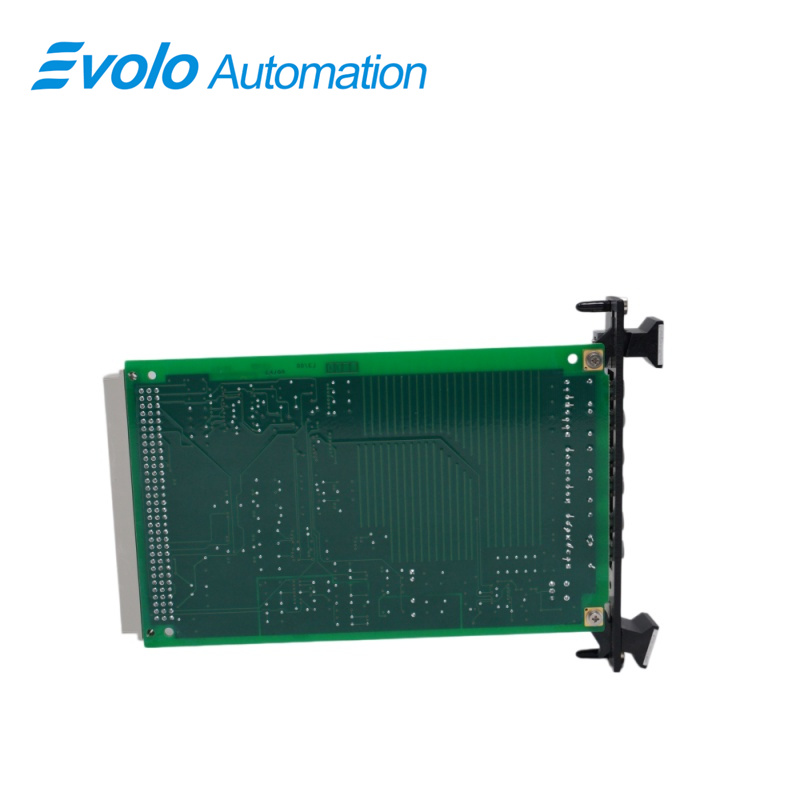

IS200EISBH1A is een Exciter ISBus-kaart die wordt vervaardigd en ontworpen door General Electric als onderdeel van de EX2100-serie, gebruikt in GE-excitatiecontrolesystemen. De Exciter ISBus-kaart (EISB) is een gespecialiseerde communicatiekaart die is ontworpen voor de M1-, M2- en C-regelaars. Deze kaart verwerkt ontvangst en verzending van vezeloptische feedbacksignalen en stuurt deze signalen via de controlebackplane door naar de DSPX-regelaar. Daarnaast ondersteunt de kaart communicatie tussen de DSPX en de tool-/toetsenbordpoorten via RS-232C via de backboneconnector. Bij configuraties met redundante exciters bevat de EISB ISBus-interface-elektronica. ISBus, een eigen GE-communicatieinterface, wordt hier gebruikt om gegevens uit te wisselen tussen de M1-, M2- en C-regelaars van het excitatiesysteem. De EISB is een één-sleufmodule van 3U-hoogte, geplaatst in het regelkastje onder de DSPX. Op het frontpaneel bevinden zich vezeloptische connectoren die stroom- en spanningsignalen ontvangen van het generatorveld (en optioneel van de exciter) via EDCF-kaarten, en die ook signalen verzenden naar de aardingsdetectiemodule.
Toepassingen
Grote elektriciteitscentrales: GE EX2100-statische exciteringsinstallatie voor eenheden van 300 MW tot 1000 MW.
Redundant besturingssysteem: waarborgt gegevensconsistentie tussen de besturingsunits (M1/M2/C) in dubbel- of drievoudig redundant opgemaakte configuraties.
Zware industriële elektriciteitscentrales: omgevingen met hoogvermogensequipment die gevoelig zijn voor elektromagnetische interferentie, zoals in de staal- en chemische industrie.
Toepassingsgegevens
De voorkant van de kaart is uitgerust met zes glasvezelconnectoren, ontworpen voor het ontvangen en verzenden van frequentieveranderlijke signalen, waaronder:
1 DC-spanningsingang van het generatorveld via de EDCF-kaart
2 DC-ingang van het generatorveld via de EDCF-kaart
3 Optionele spanningsingang van de exciter via de EDCF-kaart
4 Optionele stroomingang van de exciter via de EDCF-kaart
5 Spanningsingang naar de aardingsdetector
6 Spanningsuitgang van de aardingsdetector
Veelgestelde Vragen
V: Wat is de IS200EISBH1A Exciter ISBus-kaart?
A: De excitervoerder ISBus-kaart (EISB) is een gespecialiseerde communicatiekaart die wordt gebruikt met de M1-, M2- en C-regelaars. Deze faciliteert het ontvangen en verzenden van vezeloptische feedbacksignalen en communiceert tussen de DSPX-regelaar en diverse poorten via RS-232C.
V: Wat doet de IS200EISBH1A Exciter ISBus-kaart?
A: De EISB-kaart verwerkt de communicatie voor excitersystemen door vezeloptische feedbacksignalen te ontvangen en te verzenden, gegevens naar de DSPX-regelaar te sturen en de communicatie tussen de DSPX-regelaar en de tool-/toetsenbordpoorten te faciliteren. Daarnaast beheert deze signalen voor redundante exciters en maakt deze verbinding met de aardingsdetectiemodule.
V: Waar bevindt de IS200EISBH1A Exciter ISBus-kaart zich?
A: De EISB-kaart is een één-sleufmodule van 3U-hoogte, geplaatst in het regelkastje onder de DSPX-regelaar.
